18米船用伸缩臂起重设备三维设计

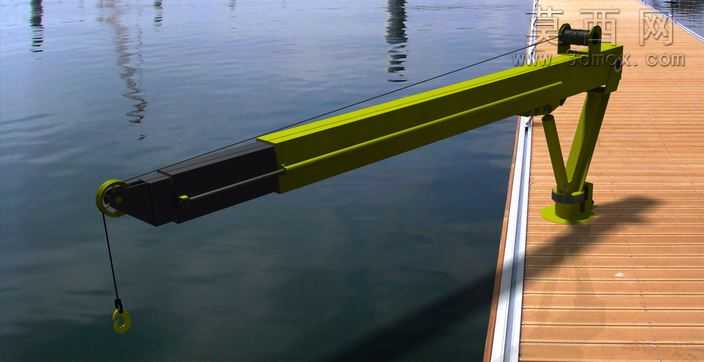

本作品为18米额定起重量1.5综合吨的船用伸缩臂起重机三维模型，建模过程严格遵循船用起重设备的实际工程设计逻辑，以通用三维机械设计软件完成全参数化建模，所有结构件尺寸均参考同类型船用吊机的实际工程参数设定，保证模型结构比例与真实设备完全一致。模型完整还原了伸缩臂起重机的核心结构组成：底部采用法兰式回转基座设计，可实现吊机整体360度全回转作业，适配码头、船舶甲板的固定安装需求；支撑臂架采用三角桁架式斜撑结构，通过力学仿真优化支撑角度，在保证结构强度的前提下有效降低整体自重，减少安装基座的承重负荷；主臂采用多节嵌套式箱型伸缩结构，内置伸缩驱动滑道与钢丝绳导向结构，可根据作业距离需求灵活调整臂架总长度，最大作业半径可达18米，覆盖近岸水域与甲板作业的常规吊运范围；臂架末端设置滑轮组与吊钩组件，完整还原起升钢丝绳的走线路径，从臂头滑轮组沿臂架上表面导向至尾部的起升卷扬机构，卷扬机构内置卷筒、制动组件与安装支架，结构细节完整可直接用于结构校验。材质渲染阶段针对不同部件的实际用材进行了精细化材质匹配：伸缩臂主体采用工程起重设备常用的亮绿色防锈漆面材质，模拟工业设备的环氧防锈漆质感，表面添加细微的颗粒纹理还原真实漆面的哑光质感；伸缩臂末节采用黑色耐磨涂层材质，对应伸缩臂外露段的耐磨防护处理；基座与斜撑结构采用同色系绿色漆面，与主臂材质保持视觉统一；吊钩与滑轮组件采用金属镀锌材质，添加轻微的磨损痕迹与金属反光效果，还原起重吊具长期使用的真实质感；钢丝绳采用多股绞合的金属材质，通过纹理贴图还原钢丝绳的绞合纹路；安装场景模拟游艇码头的木质甲板与水面环境，水面添加真实的环境反射与波纹效果，木质甲板还原防滑纹理与固定轨道细节，让渲染效果更贴近真实作业场景。设计阶段重点考虑了船用起重设备的特殊使用需求，臂架结构做了轻量化优化，适配船舶、浮动码头的承重限制，回转基座的安装尺寸预留了标准法兰连接孔位，可直接适配常规甲板安装接口，伸缩臂的节段配合间隙按照实际加工公差设定，可直观演示伸缩动作的运动过程，模型整体结构无冗余特征，所有部件均可拆分用于工程结构演示、作业场景模拟或起重设备的教学演示使用。
