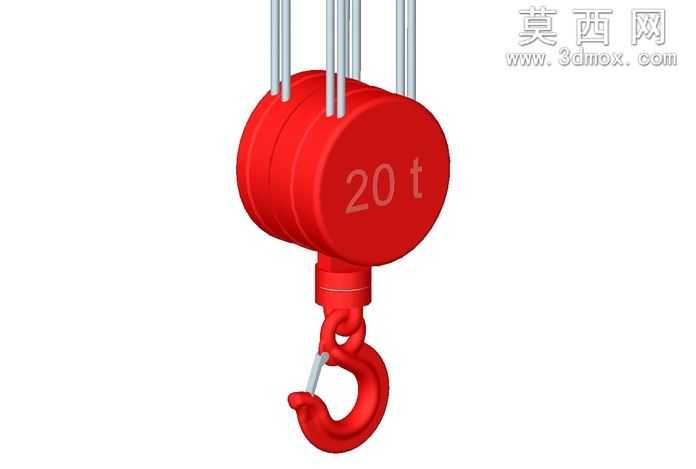

20吨级起重吊钩滑轮组三维设计模型

本模型为额定起重量20吨的起重吊钩滑轮组三维设计成果，采用SolidWorks软件完成全参数化建模，建模过程严格遵循起重机械设计规范与实际生产制造的尺寸公差要求，完整还原了起重吊钩总成的全部结构细节。模型整体由动滑轮组、滑轮罩壳、吊钩螺母、推力轴承、吊钩横梁、安全舌片与锻造吊钩本体几大核心部件构成，各部件间的装配关系完全匹配实际设备的连接逻辑，可直接用于装配干涉校验、运动仿真模拟与工程图导出。建模阶段首先通过草图绘制完成滑轮绳槽的截面轮廓，通过旋转特征生成单个滑轮实体，再通过圆周阵列与线性阵列完成多片滑轮的排布，滑轮轴孔、挡圈槽等细节结构均通过切除特征精准还原，保证滑轮与钢丝绳的配合尺寸符合行业标准。上部的滑轮罩壳采用厚钢板焊接结构的建模逻辑，通过抽壳、拉伸切除与筋板特征还原罩壳的防护结构，表面的额定起重量标识采用包覆特征制作，还原真实产品的标识细节。下部的吊钩部分严格按照锻造吊钩的力学曲面构建轮廓，钩身的危险截面尺寸经过参数化校核，钩头处的安全防脱舌片通过扭簧配合的装配约束实现可转动的活动结构，吊钩横梁与滑轮架的连接部位还原了推力轴承的安装位、螺母锁紧结构，保证吊钩可沿竖直轴线自由转动，匹配实际作业中的回转需求。材质渲染阶段，滑轮与吊钩本体采用锻件合金钢的哑光金属材质，表面做了轻度的氧化质感处理，滑轮罩壳采用工业起重设备常用的亮红色防锈漆面材质，钢丝绳采用多股绞合的金属线缆材质，各部件的材质区分清晰，渲染效果贴近真实车间内的在用起重吊具状态。设计过程中重点考量了吊具的受力传递路径，从钢丝绳绕入滑轮组，到荷载通过滑轮轴传递至横梁，再通过螺母与推力轴承传递至吊钩本体的整个传力路径均在模型结构中完整体现，各连接部位的圆角、卸荷槽等应力缓释结构均做了精细化建模，避免应力集中的结构缺陷，模型可用于起重机械的课程设计演示、新产品开发的结构参考、吊装作业的仿真模拟等场景，各零件均为可编辑的参数化特征，使用者可根据不同的额定起重量需求调整对应尺寸参数，快速衍生出不同吨位的吊钩滑轮组模型。
