140W集成式伺服电机三维结构设计

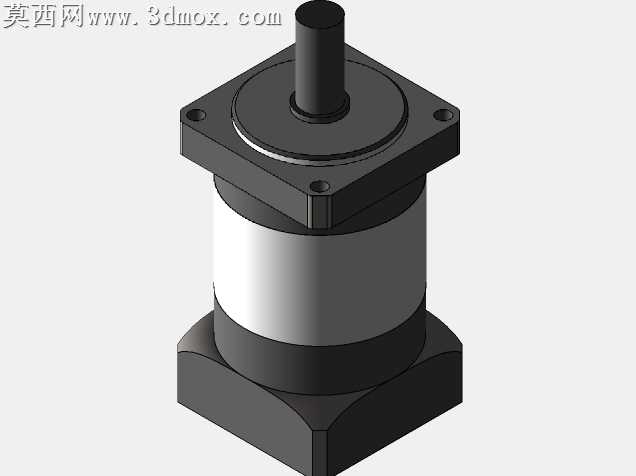

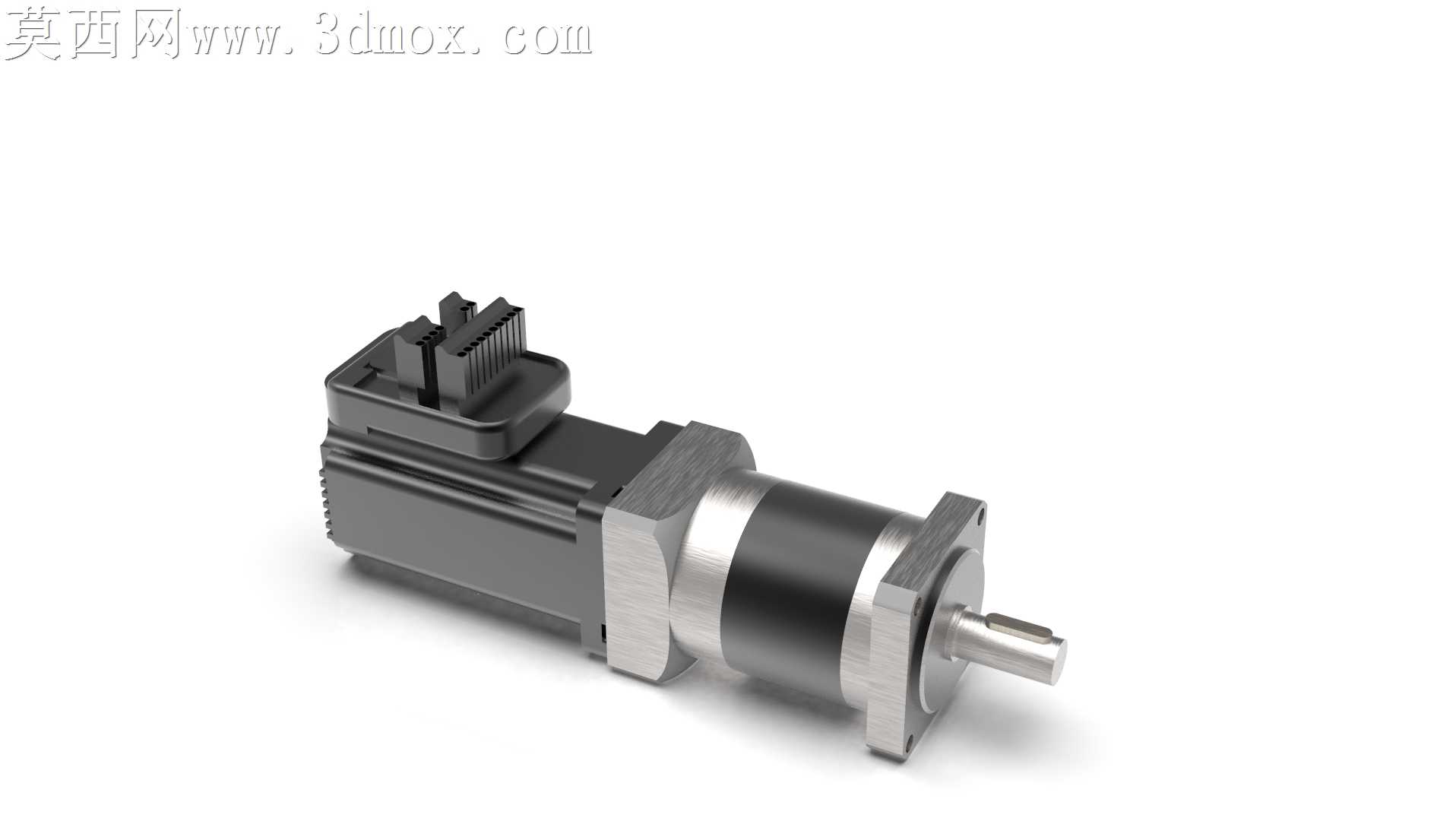

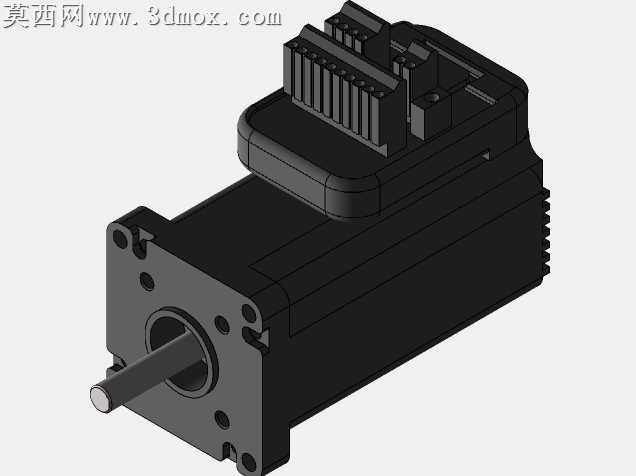

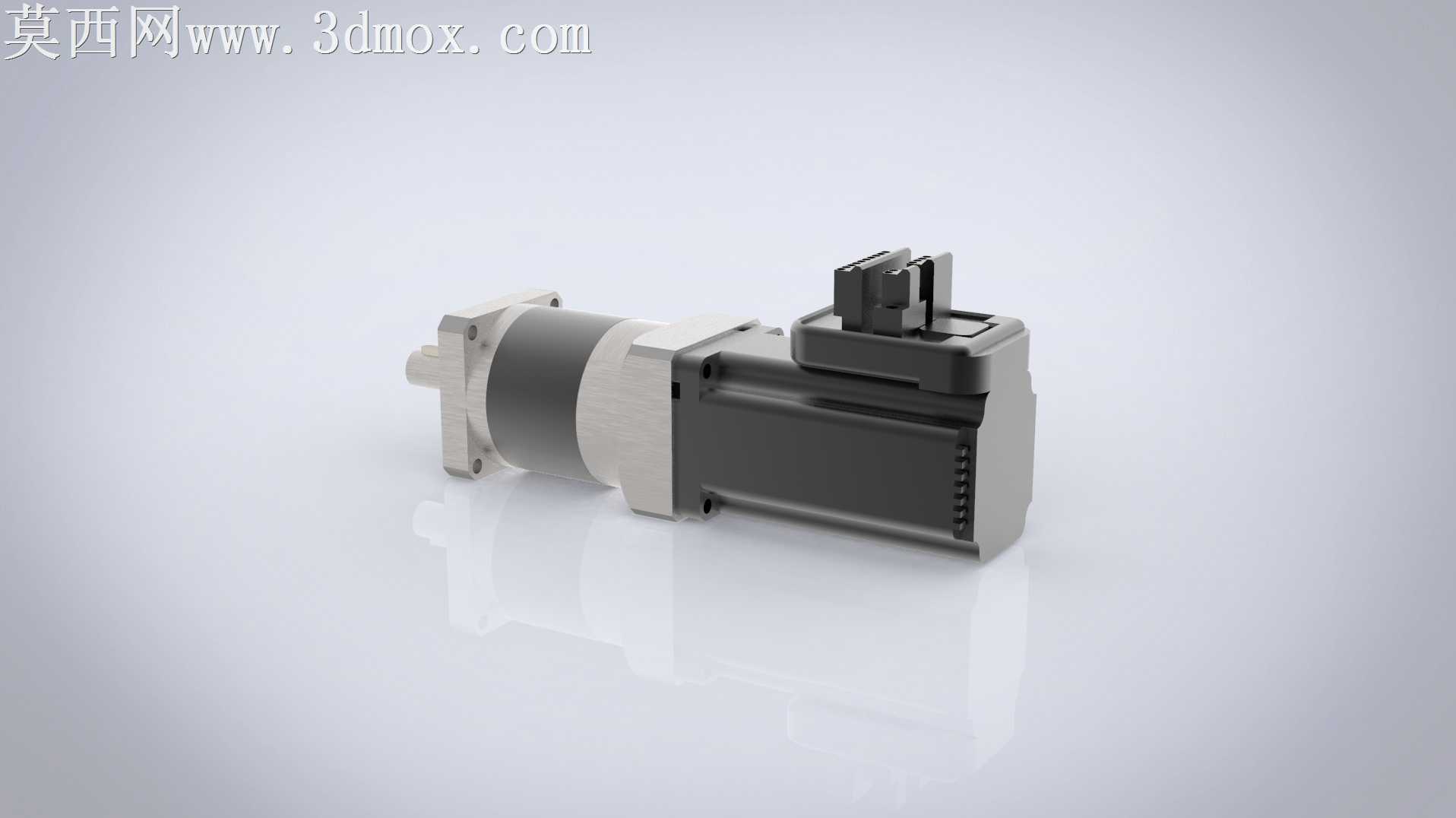

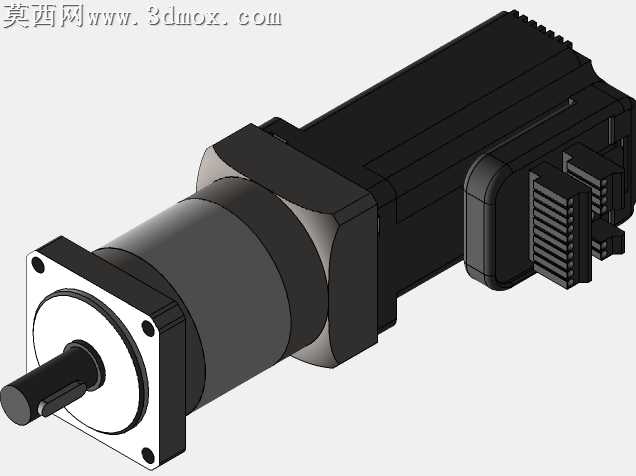

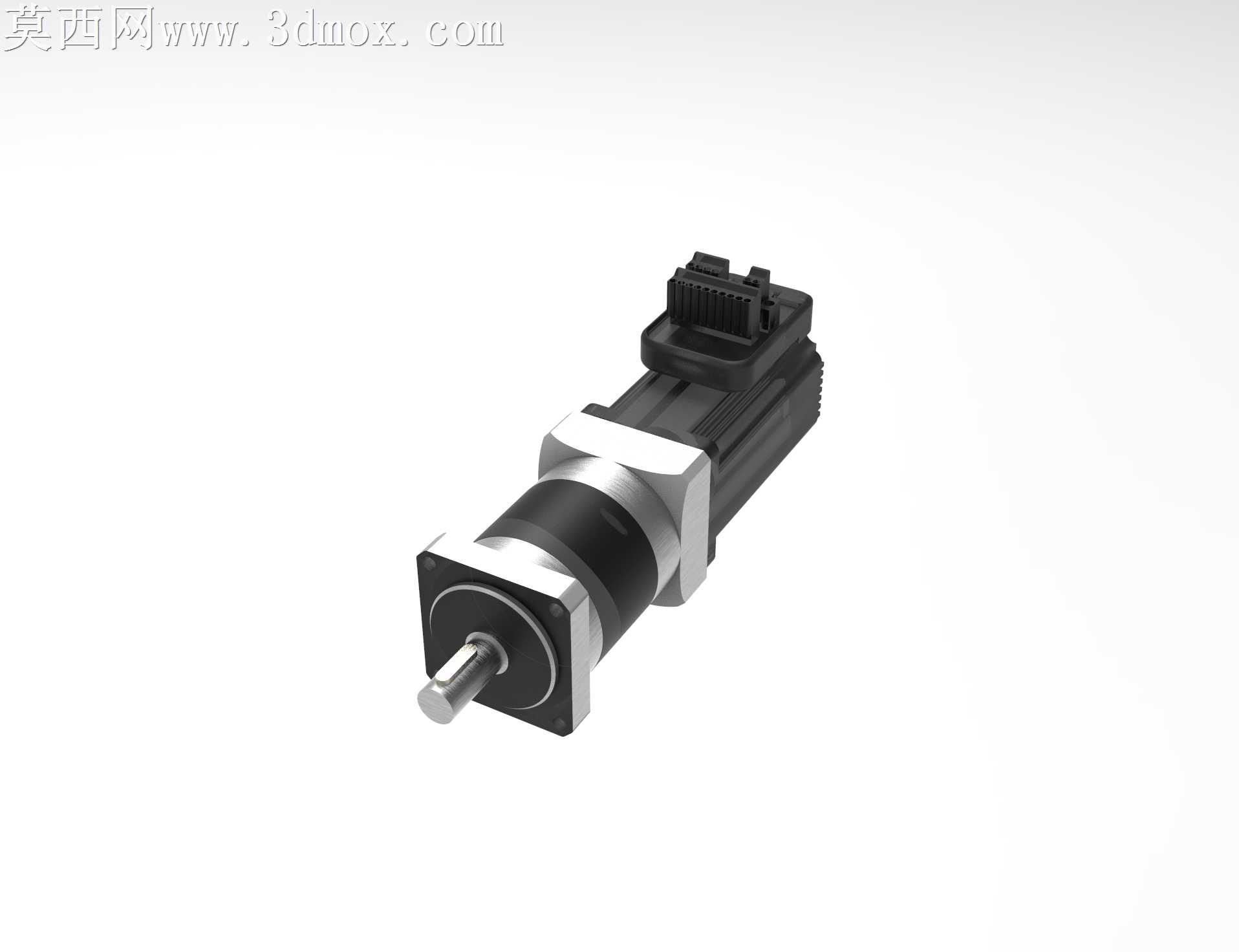

本作品为140W集成式伺服电机的三维数字化设计成果，建模阶段采用自顶向下的设计思路，先完成整体动力参数匹配与外形轮廓规划，再拆分驱动器模块、电机本体模块、行星减速模块、输出轴端模块四大核心部分逐一细化建模。建模过程中严格遵循NEMA23安装尺寸规范，对后端驱动接插件的针脚排布、壳体散热筋的凸起结构、减速段法兰的安装孔位、输出轴的键槽与轴肩定位尺寸都做了1:1的精准还原，所有配合面均预留合理的工程公差，保证虚拟装配时无干涉错配问题。材质与渲染阶段，针对电机不同部件的物理属性做了区分：后端驱动壳体采用哑光黑色工程塑料材质，添加细微的磨砂纹理还原工业塑件的表面质感；电机定子外壳做了黑色阳极氧化金属材质，调整金属粗糙度参数模拟铸铝壳体的哑光金属质感；中间连接法兰与减速段外壳采用亮面银色金属材质，添加轻微的倒角反光效果还原机加工金属件的精致感；输出轴采用抛光不锈钢材质，调整高光反射参数突出轴类零件的加工精度；接插件部分采用黑色硬质塑料材质，针脚部分做了镀锡金属的亮面效果。结构设计上，该集成电机将驱动器与电机本体整合为一体，省去了外部驱动接线的冗余结构，内置1000线编码器可实现精准的转速与位置反馈，搭配行星减速结构可在36VDC供电条件下实现3000RPM额定转速输出，整体结构紧凑，安装适配性强。渲染阶段采用工作室柔光布光方案，主光源从侧上方45度打亮电机主体轮廓，辅光源补光弱化暗部死黑，添加微弱的环境反射让金属部件的质感更真实，最终渲染效果清晰呈现电机各部分的结构层次与材质差异，可用于产品选型展示、结构教学演示、虚拟装配仿真等场景。
