带强制冷却风机的高压电动机三维设计

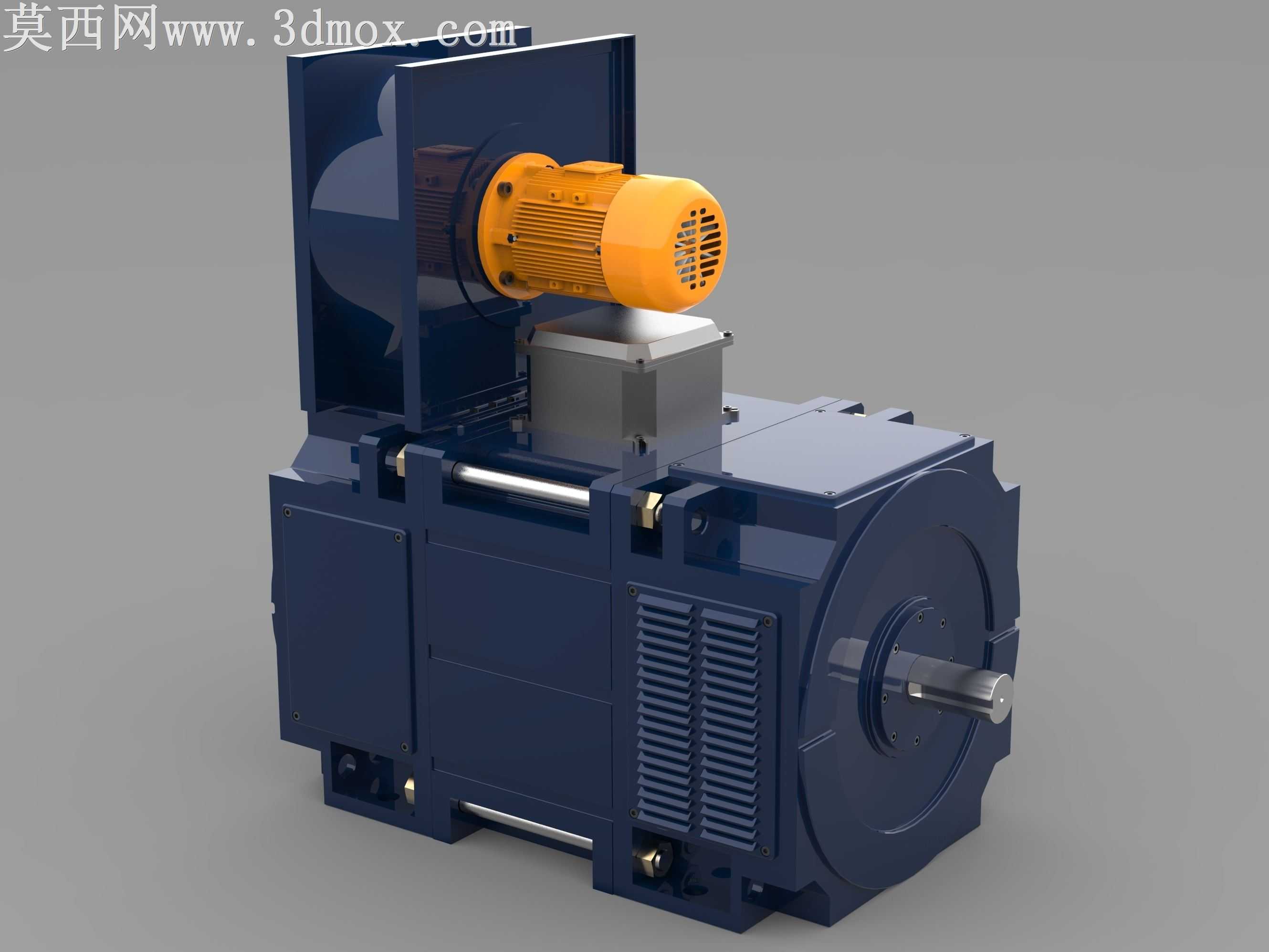

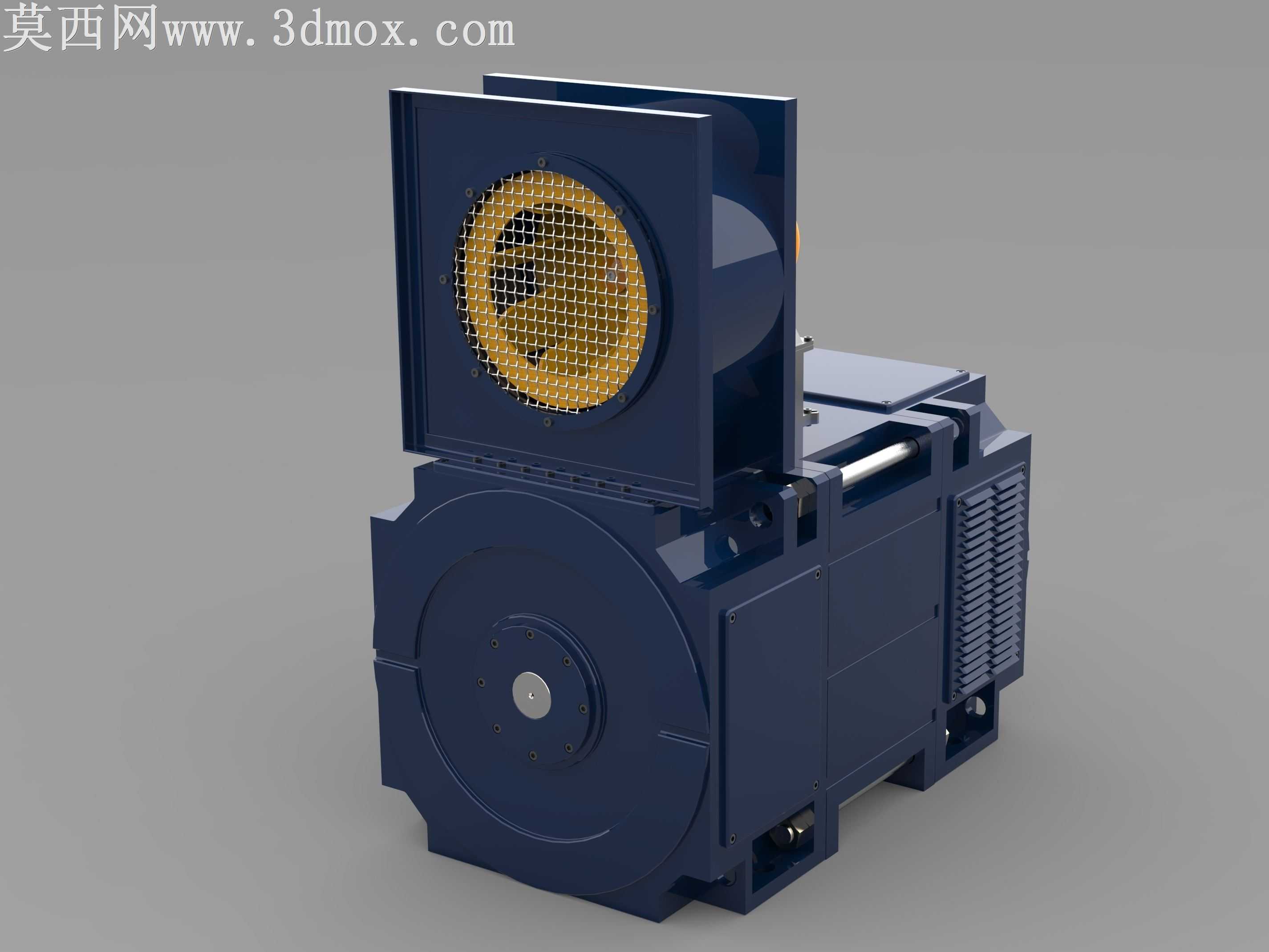

本作品为高压电动机的三维数字化设计成果，建模阶段严格遵循工业高压电机的实际设计规范，先完成整体参数化基准搭建，以电机输出轴的中心轴线为核心装配基准，依次完成定子机座、转子组件、前后端盖、接线盒、独立冷却单元等核心部件的结构建模。建模过程中对机座的散热筋结构做了精细化还原，机座侧面的横向散热筋采用阵列特征完成，每一条散热筋的厚度、间距、高度都参考同功率等级高压电机的实际尺寸设置，保证结构还原度；主输出轴的轴伸端做了标准的键槽结构设计，轴肩、轴承位的尺寸公差在建模时预留了装配余量，还原真实电机的装配逻辑。顶部搭载的独立强制冷却风机采用差异化外观设计，风机外壳与主机座的深蓝色做了色彩区分，采用醒目的橙黄色调，风机的风罩格栅做了镂空结构处理，还原风机的通风散热功能结构，风机与主机座之间的连接风道、固定支架都做了完整建模，不存在结构缺失。接线盒部分还原了工业高压电机的防爆接线盒结构，盒体的固定螺栓、接线端子安装位都做了细节刻画，机座上的吊环安装位、地脚安装孔也都按照实际安装需求完成结构设计。材质与渲染阶段，主机座采用深蓝色磨砂工业漆材质，还原铸铁机座喷涂后的哑光金属质感，表面添加细微的颗粒质感模拟真实漆面的触感；顶部冷却风机采用橙黄色高光工业塑料材质，风罩格栅部分做半透明哑光处理，模拟工程塑料的材质特性；输出轴采用抛光不锈钢材质，添加轻微的金属反光与使用痕迹质感，接线盒采用银灰色金属材质，还原铸铝接线盒的金属质感。渲染时采用三点布光方案，主光源从斜上方45度投射，突出电机整体的轮廓结构与散热筋的凹凸质感，辅助光源从侧面补光，消除结构死角的暗部阴影，背光源添加轮廓光勾勒电机的边缘线条，背景采用中性灰色调，让电机主体的视觉层次更加突出，整体渲染效果真实还原工业高压电机的实物质感，清晰展现各部件的装配关系与结构细节。设计过程中重点考量了高压电机的散热结构逻辑，顶部独立风机的风道设计与机座散热筋的排布形成协同散热的结构关系，完整还原高压电机大功率运行下的散热设计思路，各部件之间的装配间隙、连接结构都符合实际电机的装配工艺要求，可用于电机结构教学、产品展示、装配模拟等场景使用。
