梅花形阀门手轮结构三维设计

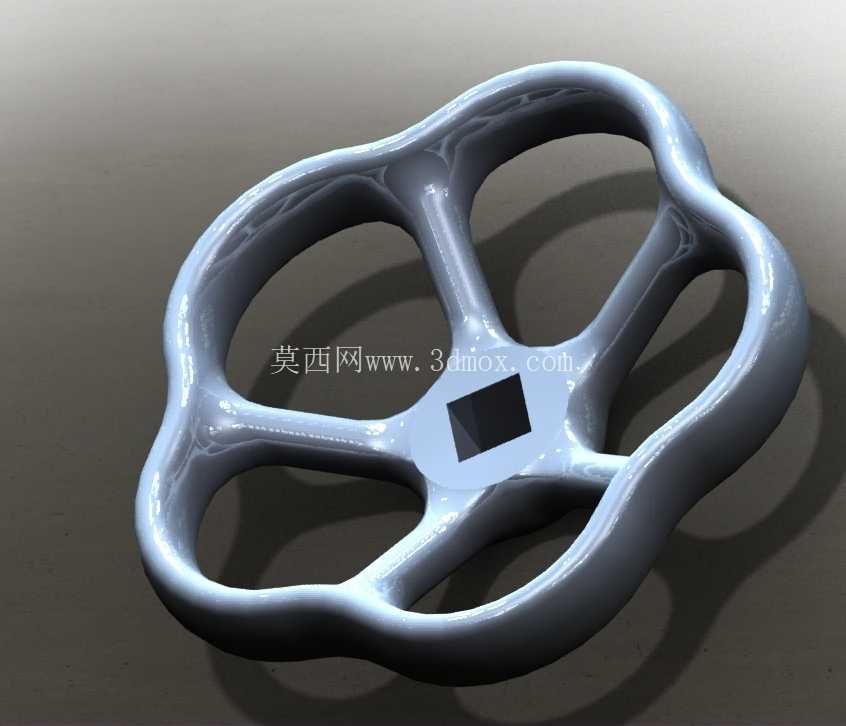

　　这款梅花轮廓的手轮是手动阀门的核心操作执行部件，日常在化工管路、市政给排水、工业蒸汽管网、民用暖通系统的截断类、调节类阀门上都能见到这类结构的身影，它的核心作用是把操作人员施加的圆周扭力，通过阀杆传递给阀芯，实现管路通断控制或者流量开度调节。从结构设计逻辑来看，手轮外缘做五瓣内凹的梅花造型，并不是单纯的外观装饰，首先是解决了光滑圆环手轮湿手、带劳保手套操作时容易打滑的问题，每一处内凹弧面刚好贴合指腹弯曲弧度，操作人员不需要刻意找握持点，任意角度转动都能获得足够的摩擦力矩，哪怕是阀杆填料压得过紧、阀门久未操作出现轻微卡涩的时候，也能借助轮廓的凸起部位施加更大的切向力，不需要额外加装加力杆就能完成启闭动作，同时这种五瓣对称结构在铸造脱模的时候也能减少侧向抽芯结构，降低毛坯铸造的工艺难度，后续机加工的时候也方便用三爪卡盘直接夹持外缘定位，减少装夹找正的时间。

　　中间的方孔是和阀杆配合的核心连接部位，设计的时候方孔的公差带选的是中等间隙配合，既保证手轮能顺利套入阀杆端部的方榫，又不会因为配合间隙过大导致操作时出现旷量，避免频繁正反转操作的时候方孔棱角被磨圆出现打滑失效的问题，方孔周边做了加厚的轮毂结构，把手轮施加的扭力均匀分散到五根辐条上，不会因为应力集中导致轮毂和辐条连接的部位出现断裂。五根辐条采用等截面圆弧过渡设计，从轮毂到外缘轮圈的厚度平滑变化，既保证了整体的结构刚度，在承受最大操作扭矩的时候不会出现辐条弯曲变形，又尽可能减少了不必要的材料冗余，降低铸件的整体重量，操作人员长时间操作也不容易出现手部疲劳。

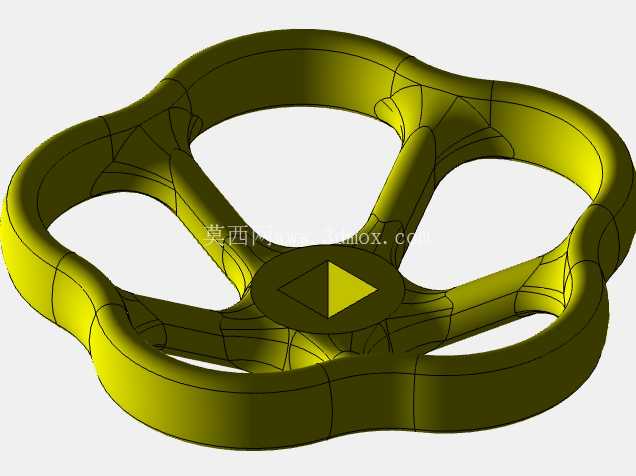

　　从安装边界尺寸来看，这类手轮的外径通常根据配套阀门的通径和额定操作扭矩匹配，小通径低压阀门配套的手轮外径一般在100mm到160mm之间，大通径或者高压工况的阀门配套手轮外径会做到250mm到400mm，安装的时候只需要保证手轮外缘和周边管道、支架、保温层的间隙不小于30mm，就能避免操作的时候手部被磕碰，也不会因为空间不足导致手轮转不到位。手轮的轮圈截面做了圆弧倒钝处理，没有尖锐的棱角，哪怕是快速转动手轮的时候也不会划伤操作人员的手套或者皮肤，表面做镀铬或者喷塑处理的话，还能适应户外露天、潮湿腐蚀的工况，避免长期使用出现锈蚀卡滞。在做三维建模的时候，需要重点关注几个结构细节：首先是方孔的中心必须和手轮外圆的中心完全同轴，否则转动的时候会出现偏心摆动，不仅操作手感差，长期使用还会导致阀杆承受额外的径向力，加快阀杆填料的磨损出现泄漏；其次是所有辐条和轮圈、轮毂连接的位置都要做不小于R3的铸造圆角，避免铸造的时候出现应力集中导致铸件冷裂，也能减少使用过程中受力断裂的风险；另外轮圈的握持面要做轻微的滚花或者磨砂质感处理，进一步提升操作时的摩擦力，哪怕手上沾有水、油污或者灰尘，也能稳定施力。

　　这类手轮通常采用铸钢或者球墨铸铁材质毛坯，经过机加工、表面处理后装配到阀门上，相比冲压成型的钢板手轮，铸造结构的手轮刚度更好，承受大扭矩的时候不容易变形，适合在工业工况下长期使用，而且梅花造型的结构对称性好，做静平衡测试的时候不需要额外配重，高速转动的时候也不会出现明显的抖动。在管路系统设计选型的时候，手轮的尺寸不能盲目选大，过大会导致操作力矩过大，容易把阀杆拧弯或者把阀芯密封面压损，尺寸过小则会导致操作力不足，阀门关不严或者打不开，需要根据阀门的额定扭矩、操作力的人机工程学要求匹配对应的手轮直径，一般来说成年人单手操作的舒适力在150N到200N之间，结合手轮半径计算出来的扭矩刚好匹配常规中低压阀门的启闭力矩需求，不需要借助额外工具就能完成操作。
