手动杠杆式快速夹紧夹钳结构设计

这款手动杠杆式夹紧装置，是工装夹具领域应用极广的快速压紧构件，在焊接工装、装配工位、检具定位、木工加工、小型零件铣削夹持场景中都能见到它的身影。区别于传统螺栓压紧需要反复旋拧的低效操作，该结构利用连杆机构的死点自锁特性，操作人员只需扳动橙色操作手柄，即可在极短行程内完成对工件的压紧与松脱，单步操作耗时不超过1秒，能大幅提升批量装夹的作业效率。

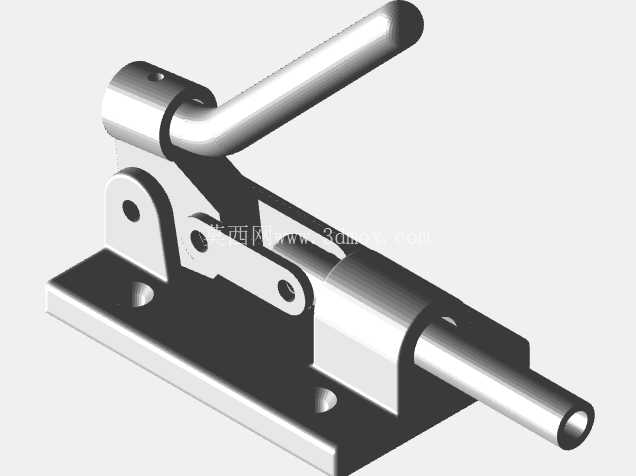

从结构组成来看，整套构件分为底座、滑动压杆、连杆组、操作手柄四个核心部分。底座采用带安装孔的平板式结构，两个沉头安装孔沿压杆轴向对称分布，安装时可通过内六角螺栓直接固定在工装基板或工作台面上，安装边界需预留至少手柄扳动的全行程空间，避免操作时与周边工装构件发生干涉。滑动压杆为空心圆柱结构，前端可根据夹持需求更换橡胶压头、金属压块或者定制仿形压头，适配不同材质、不同外形的工件压紧需求，压杆的直线运动由底座上的导向孔约束，保证压紧力始终沿压杆轴向输出，不会出现偏载导致的工件移位问题。

设计这套结构时，核心的考量点是连杆机构的死点位置校准：当手柄扳动到压紧工位时，两组铰接连杆的中心连线需要刚好越过共线位置，让压紧状态下工件的反作用力无法推动连杆复位，即便在加工过程中存在振动、切削力冲击，夹钳也不会意外松脱，保障作业安全。手柄的长度经过力矩匹配设计，操作人员仅需施加很小的扳动力，即可在压杆前端输出数百牛的压紧力，适配大部分中小型零件的装夹力需求，同时手柄外层包覆的防滑结构，即便手上沾有切削液、油污也能稳定操作，不会出现打滑脱手的问题。

在实际选型应用中，需要根据被夹持工件的厚度范围调整压杆的初始伸出长度，底座的安装平面需要保证平面度不低于0.1mm，避免安装后导向孔出现偏斜，导致压杆滑动卡滞。铰接位置的销轴采用间隙配合设计，表面做硬化处理，长期反复扳动也不会出现过度磨损导致的间隙过大问题，保证夹紧精度的稳定性。相较于气动、液压夹紧装置，这种纯手动的杠杆夹钳不需要外接动力源，部署灵活，成本更低，在小批量生产、临时工装搭建、户外无动力作业场景下的适配性更强。

结构的运动行程设计也经过实际工况验证，压杆的有效伸缩行程可以覆盖常规工装的装夹间隙需求，不需要针对每次装夹做大幅度的位置调整，手柄的扳动角度控制在人体工程学舒适区间，操作人员站在工位前无需大幅度抬臂或者弯腰即可完成操作，长时间重复作业也不容易产生肌肉疲劳。铰接点的位置布局经过多轮迭代优化，既保证了自锁状态的可靠性，又避免了松脱时手柄出现过大的空行程，操作手感干脆利落，压紧到位时会有清晰的触感反馈，操作人员不需要额外观察即可确认夹紧状态是否到位。
