3D打印机壁挂式丝线线轴支撑支架

在桌面级FDM3D打印设备的日常使用场景中，线材线轴的摆放位置一直是影响设备周边空间利用率与送料顺畅度的关键细节。多数桌面设备出厂配套的线轴架多为顶部后置安装，不仅占用设备上方的操作空间，当设备放置于靠墙工位时，后置线轴的更换、余量观察都存在操作盲区，部分小尺寸桌面机型甚至未预留线轴安装位，用户只能将线轴随意放置在桌面，容易出现线材缠绕、拉扯阻力过大导致的送料步进电机丢步，最终引发打印层厚不均、断料等成型缺陷。这款壁挂式线轴支撑支架，正是针对桌面3D打印工位的墙面闲置空间利用需求设计，将线轴承载结构从设备本体转移至墙面，彻底释放设备周边的操作空间，同时优化送料路径的走线角度，降低线材输送过程中的摩擦阻力。

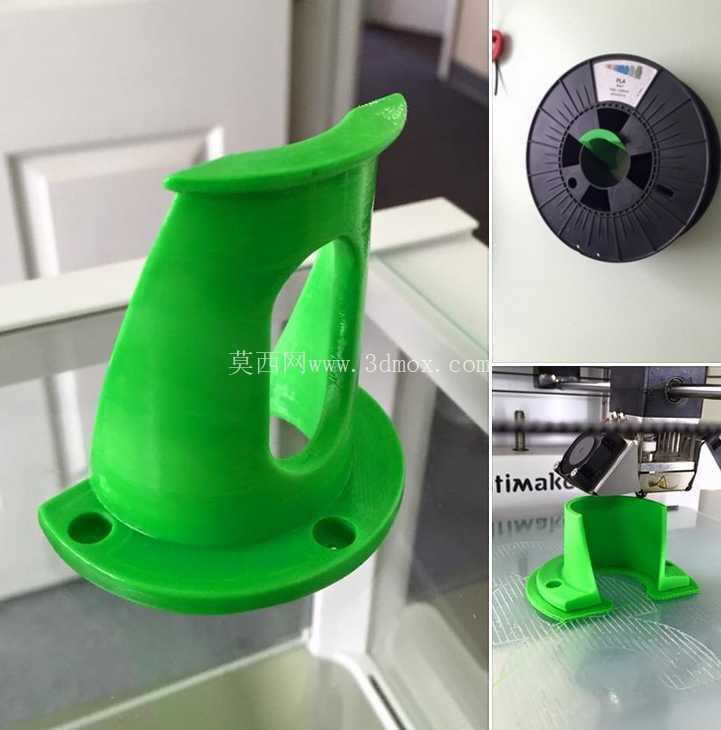

从功能实现逻辑来看，支架整体采用一体化承载结构，底部为带安装孔的法兰式固定底座，向上延伸出弧形支撑臂，支撑臂末端做了贴合线轴内圈弧度的托举造型，中部开设的镂空区域一方面用于减轻结构自重，降低墙面挂载的承重负荷，另一方面可作为线材穿引的观察位，方便用户实时查看线轴的转动状态与线材剩余量。支撑臂的托举面做了顺滑的弧面过渡，线轴放置后可依靠自身重力贴合在支撑弧面上，转动过程中无尖锐棱角剐蹭线轴内圈，避免长期使用后线轴内圈磨损产生的碎屑掉落到线材表面，随送料路径进入挤出头造成堵头故障。

安装边界层面，底座设置的三个沉头安装孔呈三角形分布，可通过自攻螺钉直接固定在墙面、木质工位侧板或者铝型材设备框架的侧面，三角形的孔位分布可保证支架挂载满盘线材时的结构稳定性，不会因长期承重出现底座松动歪斜的问题。支架适配的线轴参数覆盖常规桌面级打印常用的2英寸内孔规格，可承载厚度不超过3.75英寸的标准1kg装PLA、ABS线材卷，整体外形尺寸控制在4.2英寸×3英寸×2.2英寸范围内，突出墙面的距离较短，不会因突出过多造成工位通行的磕碰风险。

设计思路上，这款支架充分考虑了3D打印自制的工艺特性，整体结构无需要额外支撑的悬空角度，所有受力部位的壁厚做了均匀加厚处理，边缘全部做倒圆角处理，既避免了安装使用过程中的锐边划伤，也减少了打印过程中的应力集中问题，降低打印件出现层间开裂的概率。安装完成后，线轴的转动轴线与设备挤出头的进料口形成自然的仰角走线，线材从线轴引出后可顺畅进入送料机构，无需额外加装导线环，送料过程中线材的弯折角度控制在合理范围内，避免长期小角度弯折造成的线材脆断问题。

实际使用场景中，这类壁挂支架尤其适合多台设备并排布置的小型打印工坊场景，可将所有设备的线轴统一挂载在设备后方的墙面上，既保持工位桌面的整洁，也方便操作人员统一巡查各台设备的线材余量，提前做好换料准备，减少单台设备因线材耗尽造成的打印中断。对于家用桌面级打印用户而言，将线轴挂在墙面也能避免桌面线轴被意外碰落，拉扯线材导致打印件移位报废的问题，同时闲置的桌面空间可用于放置工具、耗材配件等物品，提升有限工位空间的利用率。结构受力层面，支撑臂的弧形造型经过受力优化，挂载满盘1kg线材时，支撑臂的形变量控制在极小范围内，不会因长期承重出现下垂变形，保证线轴转动过程中的同轴度，避免因支架变形导致线轴转动卡滞，引发送料不畅的问题。
