十寸可调式角度正弦工装平台结构

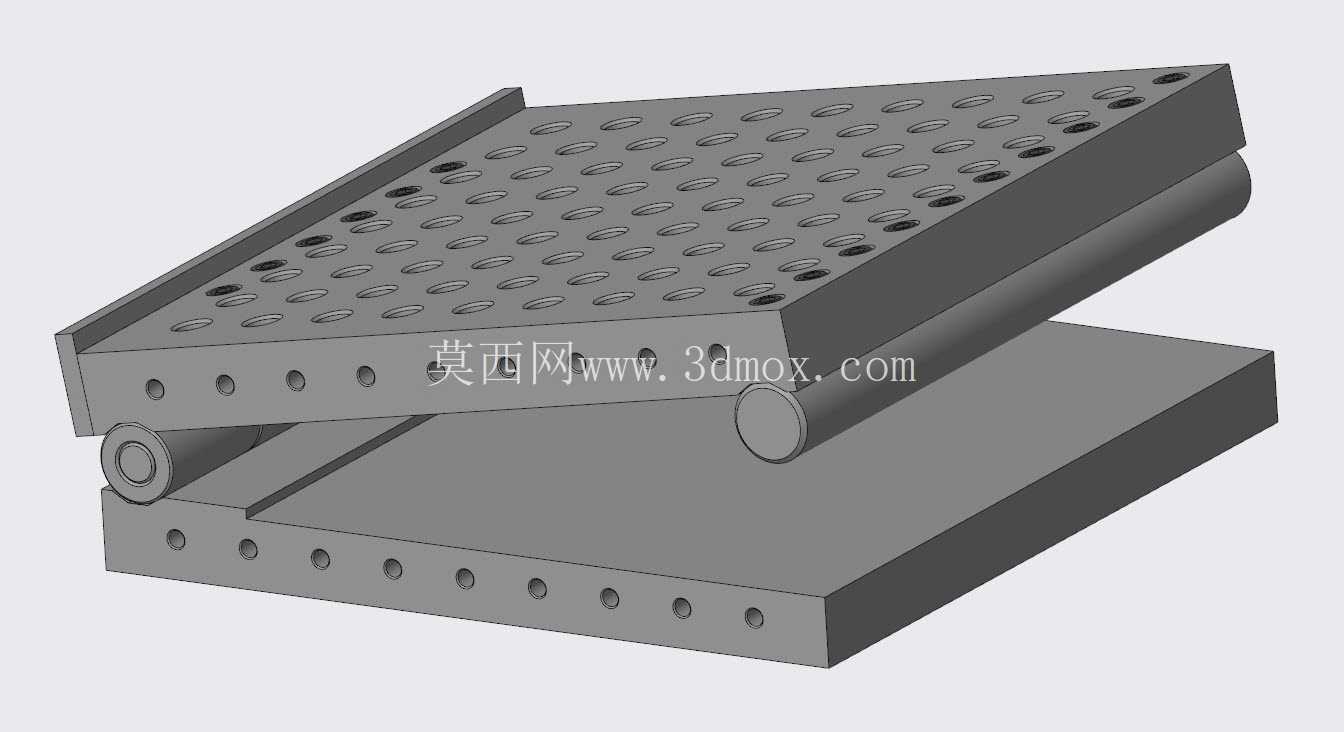

在精密机加工、模具研配、角度检测的作业场景里，这类正弦结构的工装平台是车间里出镜率极高的辅助定位器具，不同于普通固定式工作台，它核心解决的是带固定倾角工件的装夹定位问题，不用反复打表找正斜度，靠标准量块垫起对应高度就能快速得到需要的加工角度，能大幅减少单件小批量加工时的辅助装夹时间。从结构设计逻辑来看，整个平台采用上下两层板式结构，下层作为安装基准座，底面做平面度处理，可直接固定在磨床、铣床或者线切割的工作台面上，上层是工件装夹工作面，板面上密布的阵列孔是标准装夹孔位，可配合压板、螺栓快速固定待加工工件，也能适配组合夹具的标准连接件，孔位的排布间距做了等距设计，覆盖整个工作面的装夹范围，不管是小型模具镶件还是条状的机械零件，都能找到对应的固定点位，不会出现装夹干涉的问题。上下两层板的一端通过铰接的圆柱转轴连接，作为角度摆动的回转支点，转轴的同轴度公差控制在较高精度等级，避免转动时出现窜动影响角度精度，另一端则是正弦圆柱的支撑位，两个同直径的标准圆柱分别固定在上下板的对应位置，使用时根据需要的角度，通过三角函数计算出需要垫入的量块组高度，将量块垫在两个正弦圆柱之间，就能让上层工作面绕转轴抬起，形成精准的设定角度，这种结构的角度复现精度能满足绝大多数精密加工的要求，比通用角度尺划线找正的效率高很多，角度一致性也更好。从安装边界来看，十寸规格的工作面尺寸适配多数中小型零件的加工需求，整体闭合状态下的高度不会超出普通机床的工作行程范围，下层底座的侧边也预留了T型槽固定的让位缺口，不用额外做转接板就能直接装卡在常见的机台台面上，铰接端的转轴做了防脱出设计，频繁调整角度也不会出现转轴移位的问题。工作面的孔位做了倒角处理，避免装夹时螺栓刮伤孔口影响后续定位精度，板体本身采用高刚性钢材加工，经过时效处理消除内应力，长期承重装夹也不会出现板面变形，保证工作面的平面度始终维持在可用范围内。在实际使用场景中，这类正弦板常用来加工带固定斜度的模具镶件、磨床加工斜度顶针、线切割加工斜度孔位，也会用在三坐标检测时的工件角度摆正，相比专用的角度治具，它的角度调整范围灵活，只要在正弦结构的允许倾角范围内，任意角度都可以通过量块组合实现，不需要针对每个角度单独制作治具，能大幅降低工装制作成本。设计时特意将两个支撑圆柱的中心距做了整数化处理，方便现场操作人员快速计算量块高度，不用反复核对三角函数表，减少计算出错的概率，板体边缘的侧边孔是用来安装定位挡板的辅助孔位，加工批量工件时可以装上定位挡块，实现工件的快速定位，不用每次都拉表找正工件基准边。整个结构没有复杂的传动部件，日常维护只需要定期清理铰接转轴和支撑圆柱接触面的铁屑、切削液残留，避免杂物进入转动间隙影响角度精度，相比带蜗轮蜗杆调节的角度工作台，它的结构更简单，刚性更好，重切削加工时不会出现角度偏移的问题，非常适合模具车间、精密加工班组的日常生产使用。
