手动式管虎钳夹持工装结构设计

在管道安装、五金维修、小型管件加工作业场景里，管虎钳是工位上出镜率极高的夹持类工装，和普通台虎钳的平口夹持逻辑不同，这类工装专门针对圆柱类管件的周向固定做了结构适配，避免平口钳夹持圆管时出现的打滑、管件表面压伤、夹持定心偏移等常见问题。

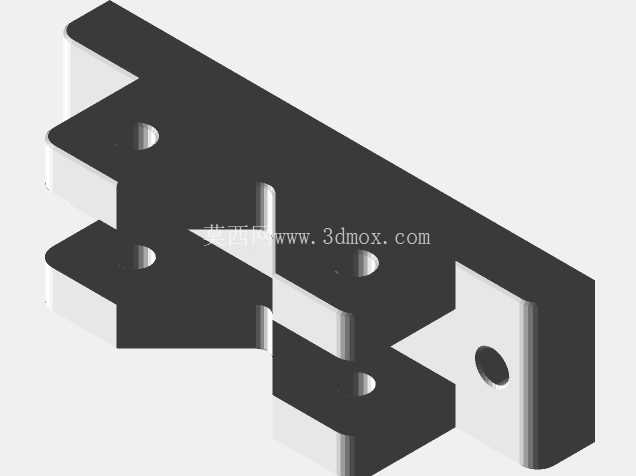

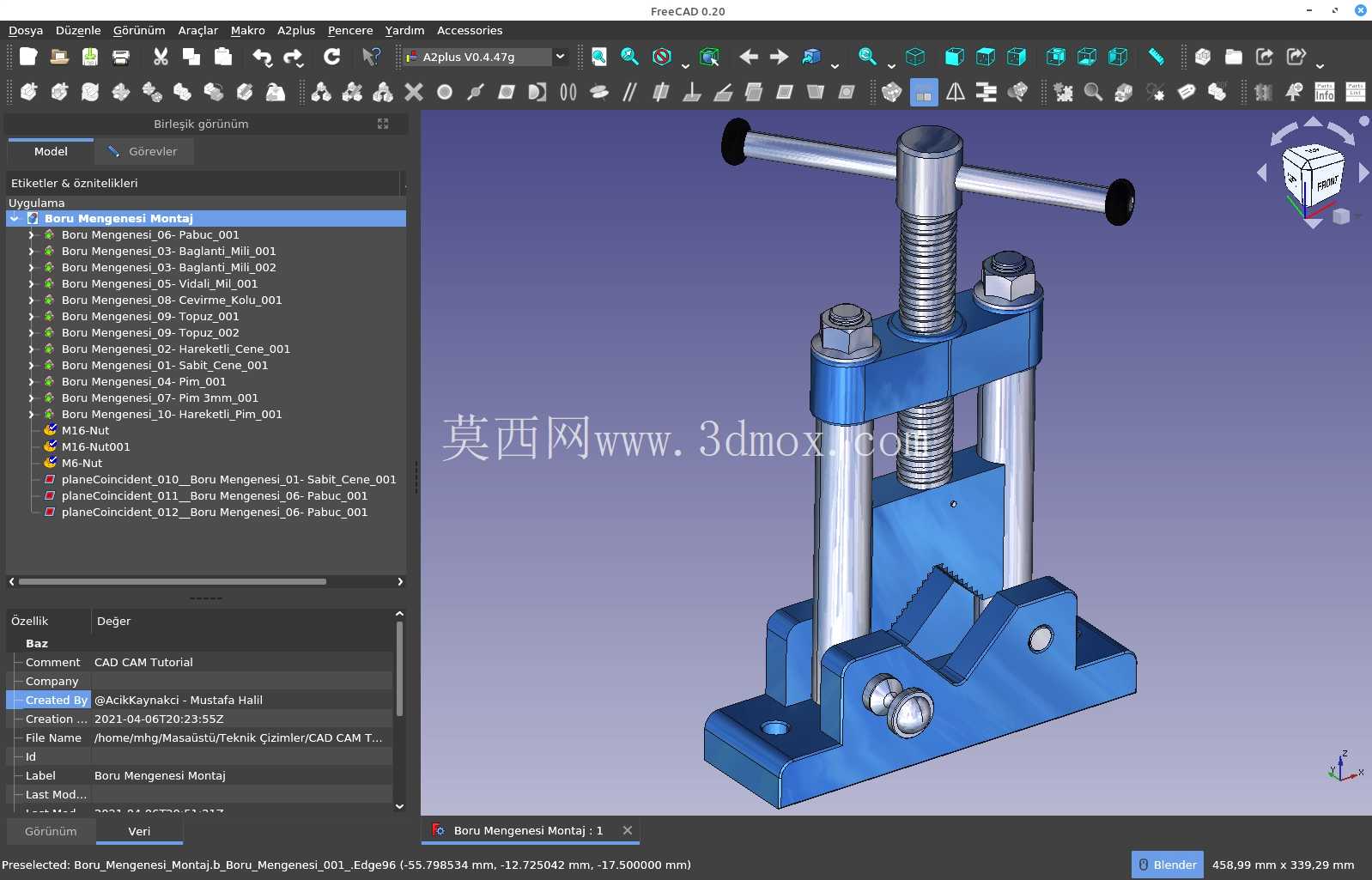

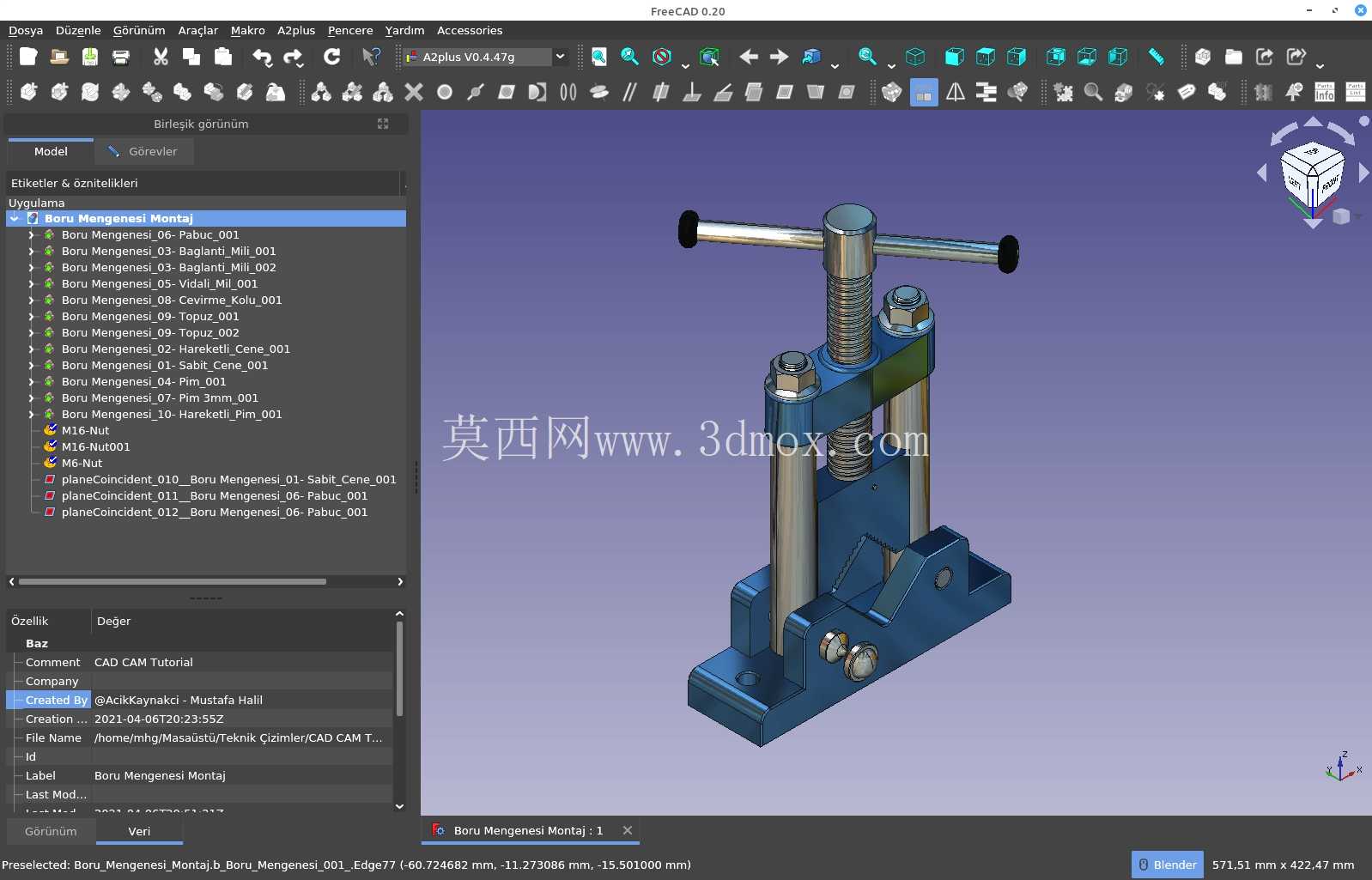

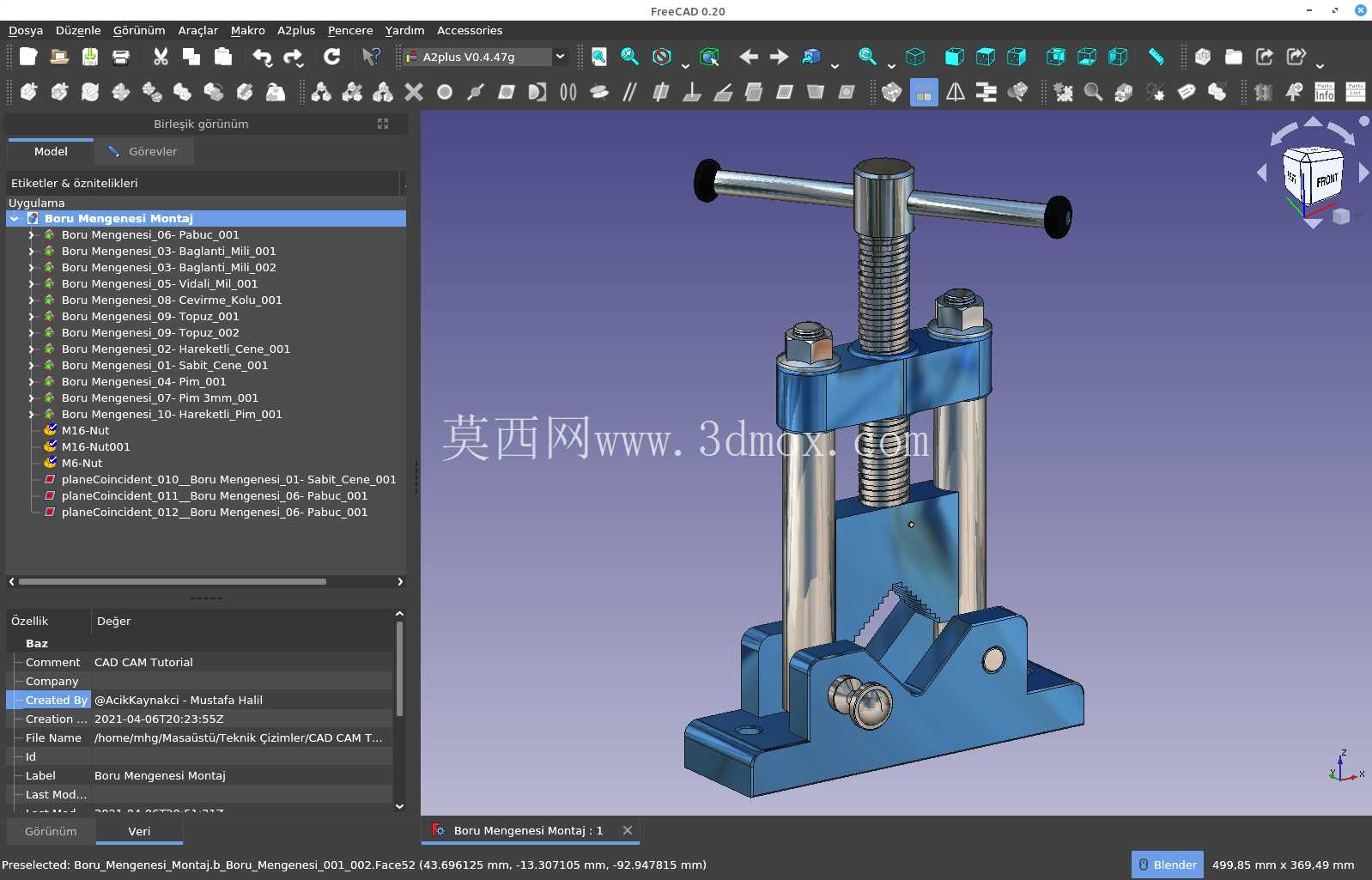

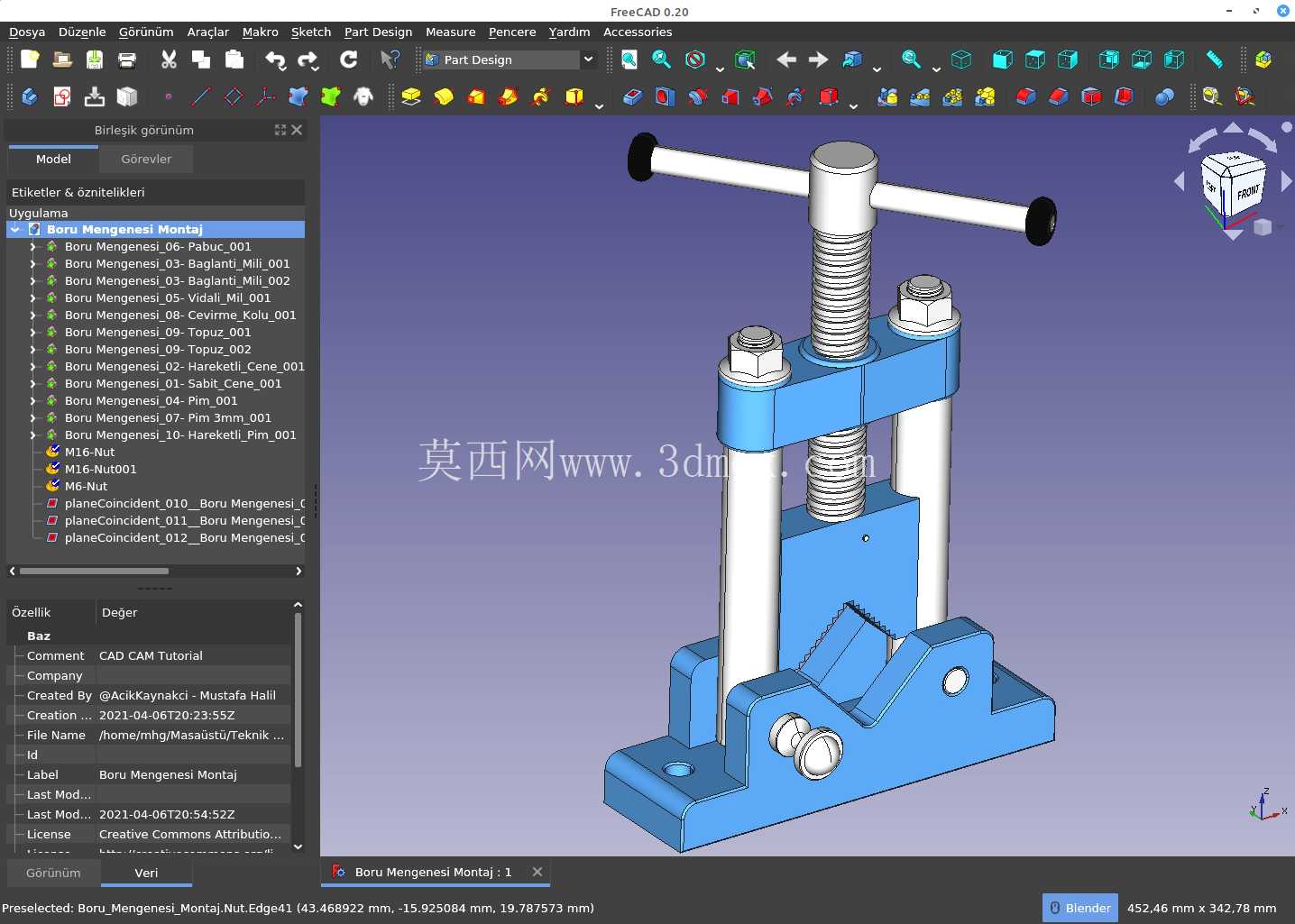

从实际作业的需求出发，这款管虎钳的结构没有冗余设计，整体采用立式丝杠进给的布局，底部是一体化铸造的安装基座，基座上预留了两个通孔安装位，可直接通过螺栓固定在钳工台、移动作业架或者临时加工工位上，安装边界的孔位间距适配多数常规钳工工作台的预装孔位，不需要额外打孔改造就能完成固定，基座底部做了加厚的加强筋结构，在承受大扭矩夹紧力的时候不会出现基座翘曲、变形的问题，保证夹持状态的稳定性。

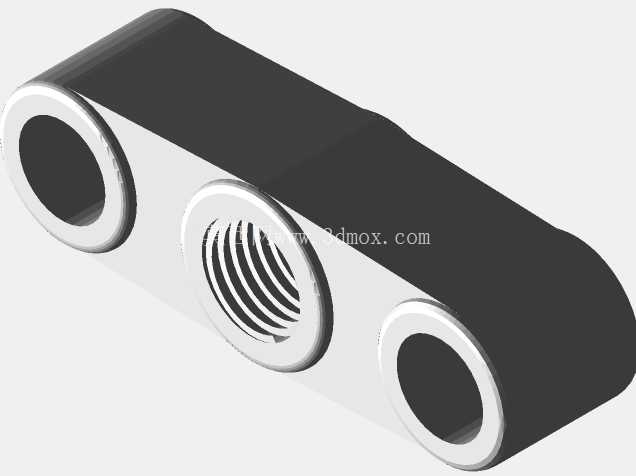

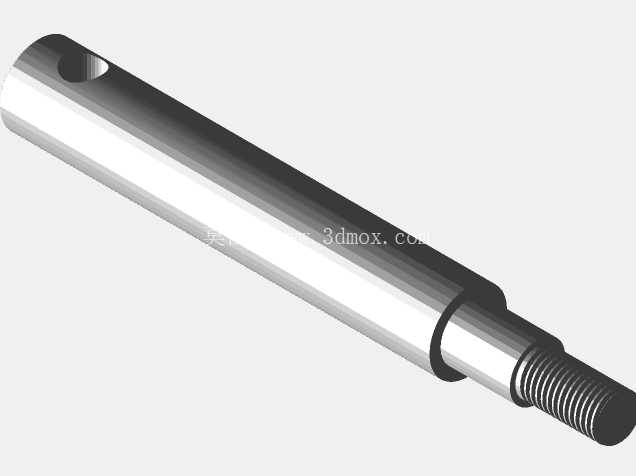

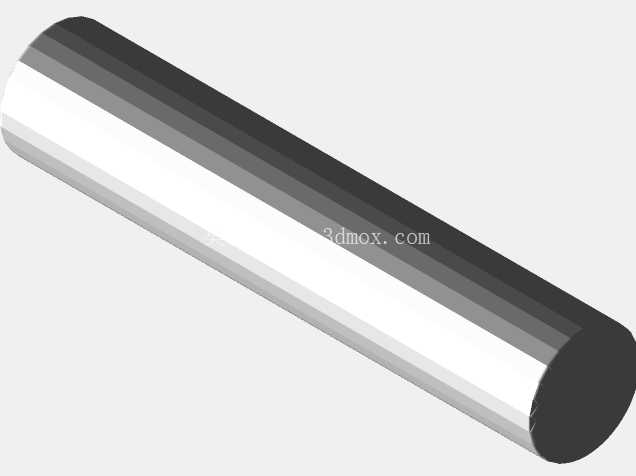

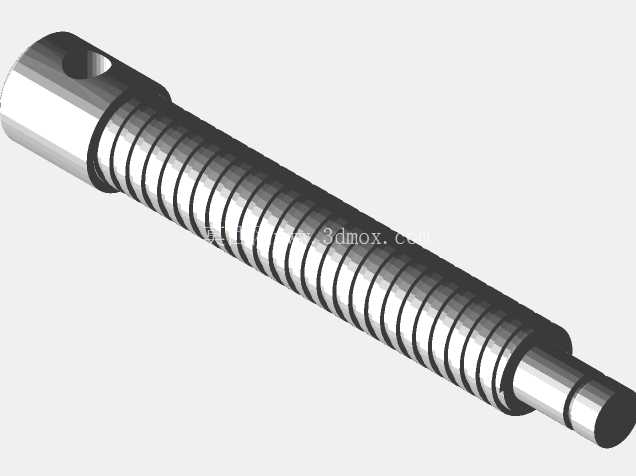

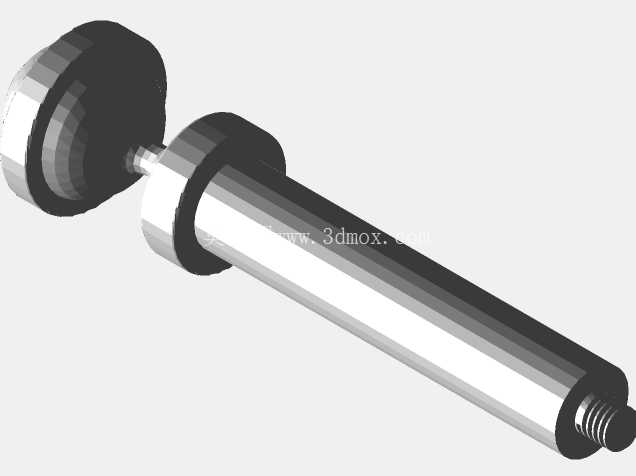

夹持执行部分采用V型钳口配合上压块的结构，下钳口直接集成在基座上，V型开口的角度经过适配，可覆盖常见小口径金属管、塑料管的夹持范围，上压块通过两根平行的光轴导向，和下方V型钳口形成对向夹持的结构，两根导向光轴分别布置在丝杠两侧，避免下压过程中压块出现偏摆，保证夹持力均匀作用在管件圆周面上，不会出现单侧受力导致的管件变形。驱动部分采用T型螺纹丝杠，丝杠顶端安装T型转动手柄，操作人员不需要额外加力杆，单手转动手柄就能完成进给和夹紧动作，T型螺纹的自锁特性可以保证夹紧后不会因为作业过程中的振动出现松脱，不管是对管件进行套丝、切割、打磨还是坡口加工，夹持状态都能保持稳定。

设计过程中优先考虑了作业场景的实用性，所有外露的运动部件都做了防磕碰的圆角处理，导向光轴和丝杠的配合位置预留了润滑脂存储间隙，日常维护只需要定期在光轴和丝杠表面涂抹润滑脂就能保证动作顺畅，不需要复杂的拆解保养。钳口部分做了可更换的结构设计，当钳口齿面因为长期使用出现磨损、夹持力下降的时候，只需要松开固定螺丝就能更换钳口配件，不需要整体更换工装，降低长期使用的成本。

从尺寸边界来看，这款管虎钳的整体高度控制在常规钳工操作的舒适区间，操作人员站在工位前转动手柄的时候不需要抬臂或者弯腰，符合人体工程学的操作高度，基座的占地面积较小，不会占用钳工台过多的操作空间，在小型维修门店、流动作业现场、职业院校钳工实训工位都能适配。和重型台虎钳相比，这款管虎钳的重量更轻，在需要移动作业的场景下，单人就能完成搬运和安装，不需要起重设备辅助。

在实际使用过程中，这类管虎钳除了夹持圆形管件之外，也可以通过更换钳口垫块来夹持小型方料、异型工件，拓展使用场景，丝杠的进给行程足够覆盖常规小口径管件的夹持需求，不需要多次调整工件位置就能完成整段管件的加工作业。导向光轴和基座的配合采用铜套衬套结构，相比直接的钢件摩擦，铜套的耐磨性能更好，长期使用也不会出现导向间隙过大的问题，保证压块上下运动的同轴度，避免因为导向间隙导致的夹持错位。整体结构没有复杂的传动部件，故障点极少，即使在粉尘较多的切割、打磨作业环境下，也不容易出现卡滞的问题，只需要定期清理丝杠和光轴表面的金属碎屑就能正常使用，对作业环境的适应性很强。
