软管夹拆卸专用手动扳手结构设计

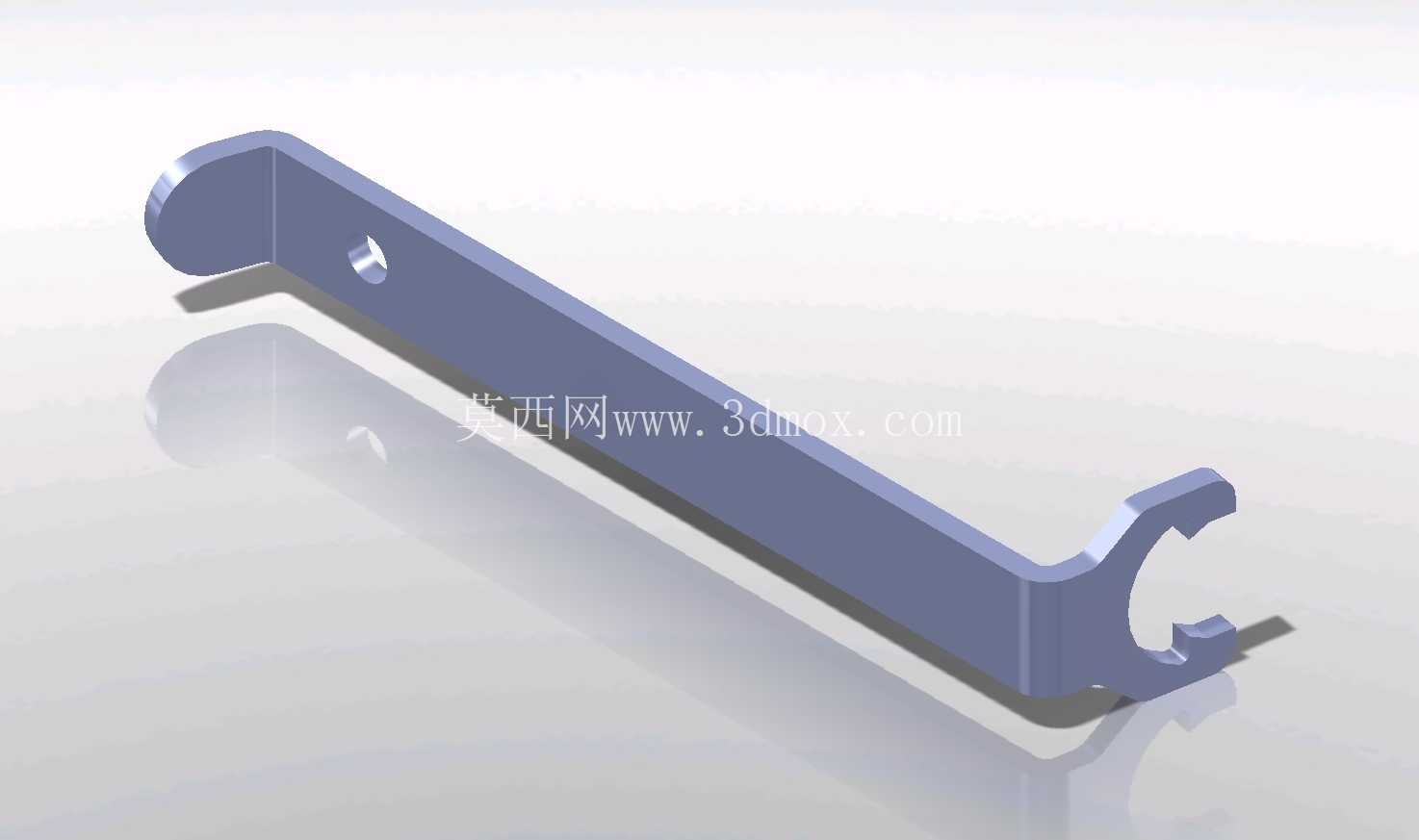

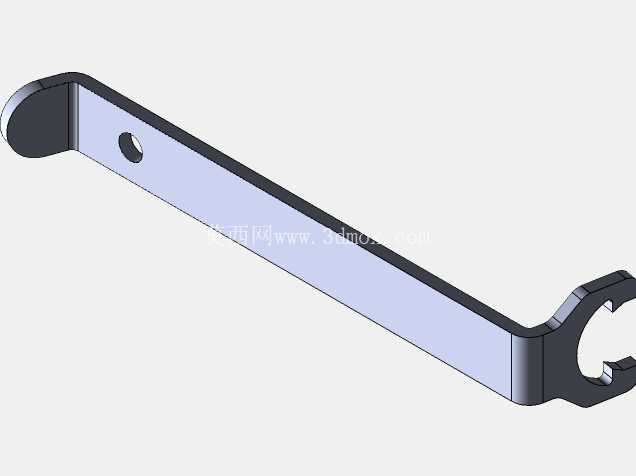

　　在流体管路装配与售后维修场景中，弹性软管夹是低压管路连接最常用的紧固元件，这类卡箍依靠自身金属弹性抱紧软管与接头，拆卸时如果没有专用工具，直接用一字改锥撬动很容易滑脱划伤软管表面，甚至弹飞卡箍造成周边零件损伤，尤其是在设备内部管路排布密集的区域，操作空间狭窄，普通工具根本无法伸入发力，这时候专用的软管夹拆卸扳手就成了提升作业效率、降低零件损耗的必备工装。这款拆卸工具的整体结构采用单臂弯折式设计，主体为长条形扁平杆身，杆身一端做了圆弧封闭的圆头结构，这个结构并非随意设计，圆头边缘做了R3的圆角过渡，既可以在伸入狭窄空间时避免刮碰周边的线束、软管外壁，也能在需要撬动辅助作业时，作为受力支点抵靠在周边刚性结构上，不会因为尖锐边角硌伤相邻零件。

　　杆身靠近圆头的位置加工了一个内凹的定位孔，这个孔的作用是适配工位上的简易挂架，方便工具在装配线旁定点存放，避免作业过程中工具滑落丢失，同时也能在需要施加较大扭矩时，插入圆杆作为加力杆延长力臂，应对部分锈蚀卡滞的老旧卡箍拆卸需求。杆身的另一端是核心的工作卡口，卡口采用开口式C型钩结构，钩头的两个卡爪做了不等高的错位设计，其中下卡爪长度比上卡爪长2mm，这个尺寸差是经过多轮现场调试确定的：作业时先将长卡爪伸入软管夹的开口耳片下方，勾住固定耳片后再将短卡爪搭在活动耳片的上表面，握紧杆身施力时，长卡爪作为支点不会从耳片下方滑脱，短卡爪向下压动活动耳片就能让软管夹的开口张开，整个施力过程力的传递方向与卡箍张开方向完全同轴，不会出现侧向分力导致卡箍变形。

　　杆身的整体长度控制在120mm，厚度4mm，宽度15mm，这个尺寸边界是经过多场景适配的：长度120mm可以覆盖绝大多数乘用车机舱、小型液压设备内部的管路操作深度，不会因为杆身过长在狭窄空间内无法转动，也不会因为过短导致操作人员的手指被周边高温部件、尖锐结构划伤；4mm的厚度刚好可以插入绝大多数标准弹性软管夹的耳片间隙，不会因为过厚无法卡入，也不会因为过薄导致施力时杆身弯曲变形；15mm的杆身宽度兼顾了握持手感与结构强度，操作人员用拇指和食指捏持杆身时，接触面积足够不会产生硌手的痛感，同时截面的抗弯模量可以承受最大150N的握持力，满足常规卡箍拆卸的强度需求。杆身的弯折角度设置为15度，这个弯折角度是为了避让软管接头的凸起结构，当卡口卡入软管夹耳片时，弯折的杆身可以自然避开接头的六角棱边、管路的圆弧外壁，让操作人员的手部有足够的操作空间，不需要刻意歪手调整角度，长时间重复作业也能降低手部疲劳感。整个工具的边缘全部做了0.5mm的倒角去毛刺处理，没有尖锐的加工棱角，既避免了作业时划伤操作人员的手部，也不会在接触软管表面时割伤橡胶管壁。

　　从实际使用场景来看，这款工具不仅适用于汽车冷却系统、燃油系统的软管拆卸，也可以用在家用电器的给排水管路、小型气动设备的气管连接维护场景，针对不同规格的标准弹性软管夹，卡口的开口尺寸设置为8mm，可以覆盖直径6mm到25mm的常规软管配套卡箍，不需要频繁更换工具。在设计过程中，我们也对比过市面上常见的钳式软管夹拆卸工具，钳式工具虽然夹持力更大，但整体体积偏大，在空间局促的设备内部无法张开钳口，而这款单臂式扳手结构紧凑，可以从管路的侧面缝隙伸入作业，不需要正对卡箍位置操作，适配性更强。杆身表面采用哑光喷砂处理，既可以避免反光晃眼，也能增加握持时的摩擦力，手上沾有机油、冷却液的时候也不会打滑。卡口位置的工作表面做了局部淬火处理，硬度达到HRC42-48，长期使用不会因为卡爪磨损出现打滑、卷边的问题，而杆身主体保持中等硬度，具备一定的韧性，遇到卡滞严重的卡箍时不会突然断裂崩飞。在安装边界方面，这款工具不需要配套其他辅助装置，单人单手握持即可完成操作，作业时只需要保证卡口与卡箍耳片的卡入深度不小于3mm，就能保证施力过程中不会滑脱，不需要额外的定位、固定步骤，新手经过简单说明就能熟练使用。
