3D打印分体式L型轨道扶手夹结构设计

这款夹持组件主要面向轻型工装辅具、桌面级工作站、小型实验台架的杆件固定场景，针对日常生产中圆管扶手、轻质杆件的快速装拆需求开发，区别于传统金属抱箍需要多颗螺栓对位锁紧的操作逻辑，采用夹体与锁紧螺母分体式的结构方案，适配标准L型轨道的安装接口，可直接卡入现有型材轨道的预设槽位完成预定位，无需额外打孔或焊接固定，在小批量定制工装、临时测试架搭建场景中能大幅缩短装调周期。

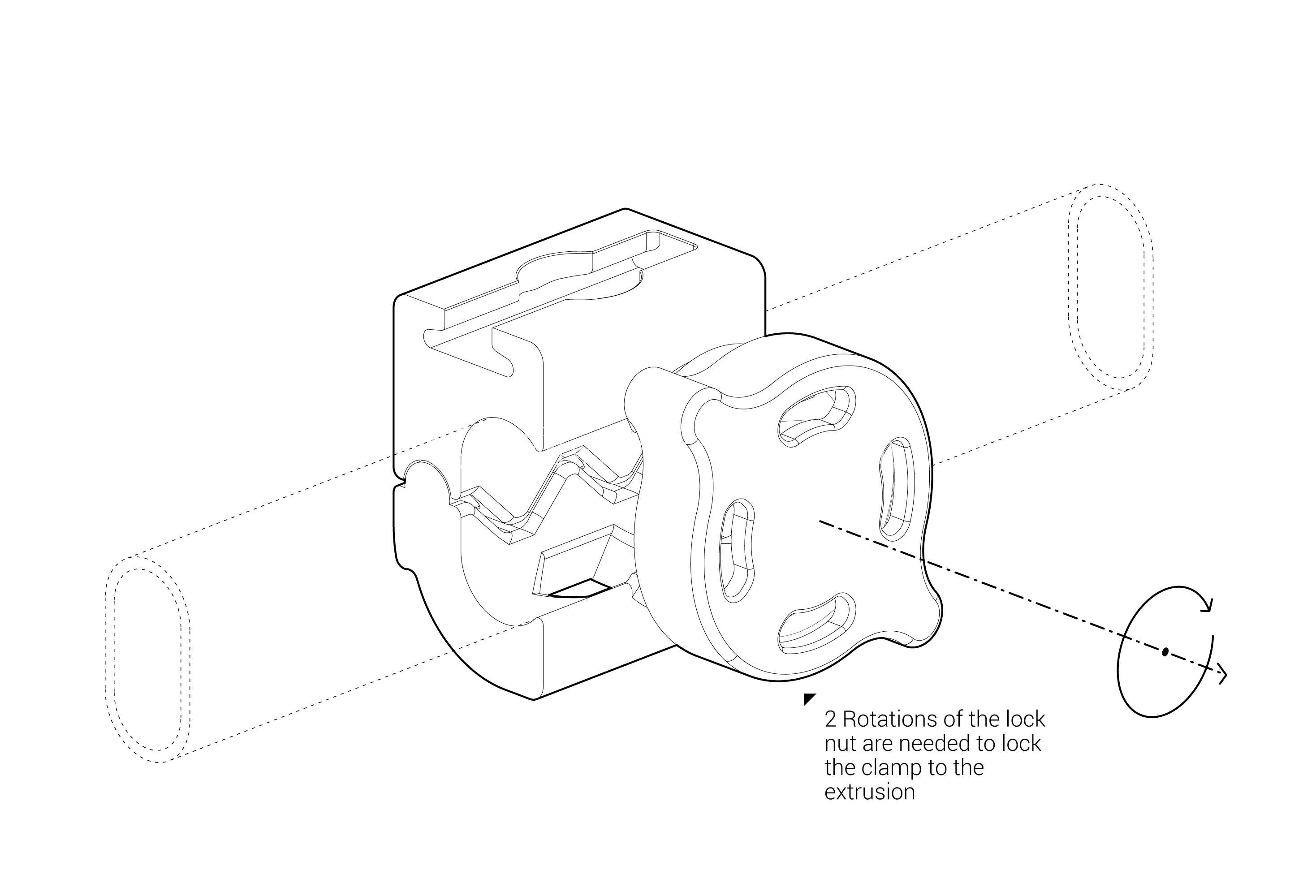

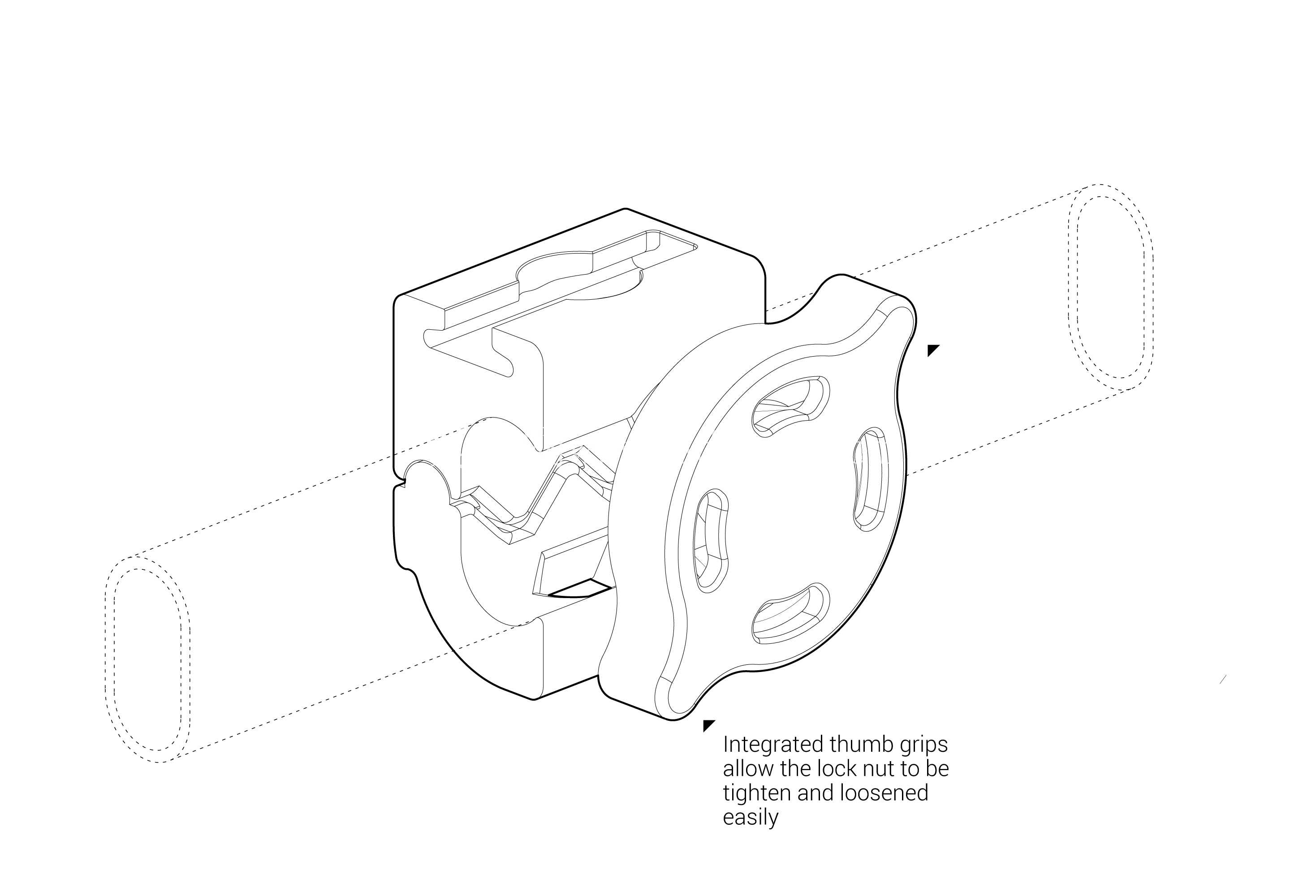

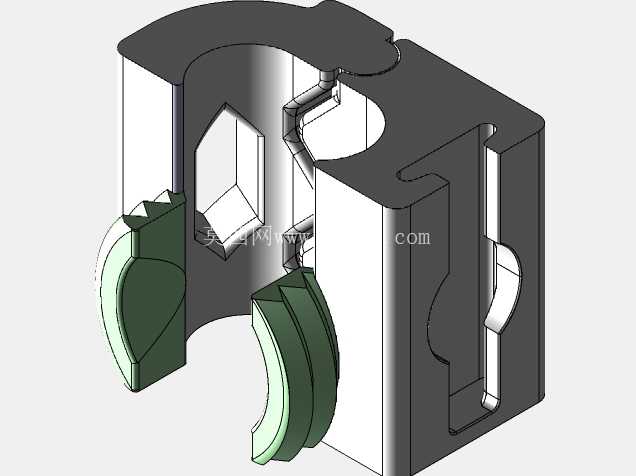

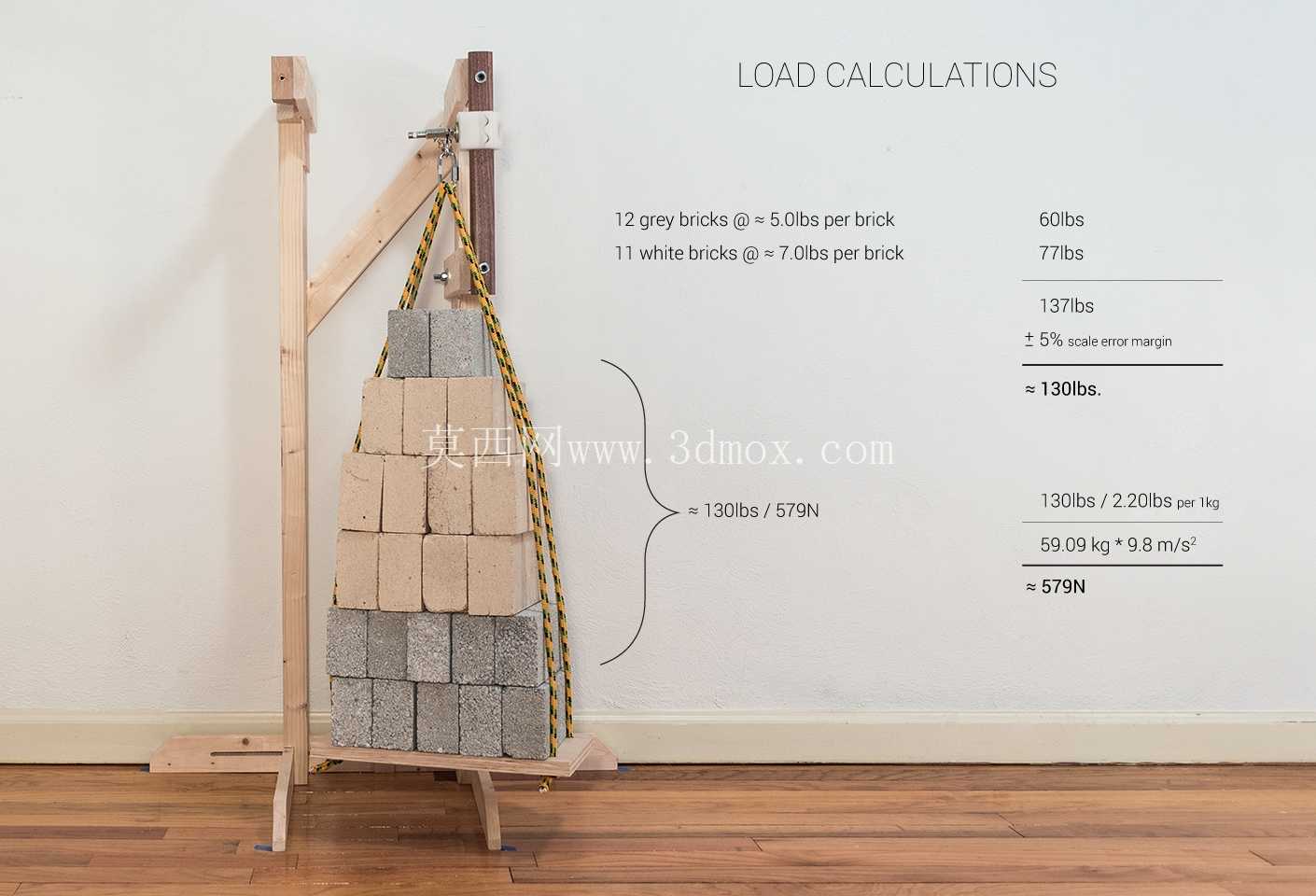

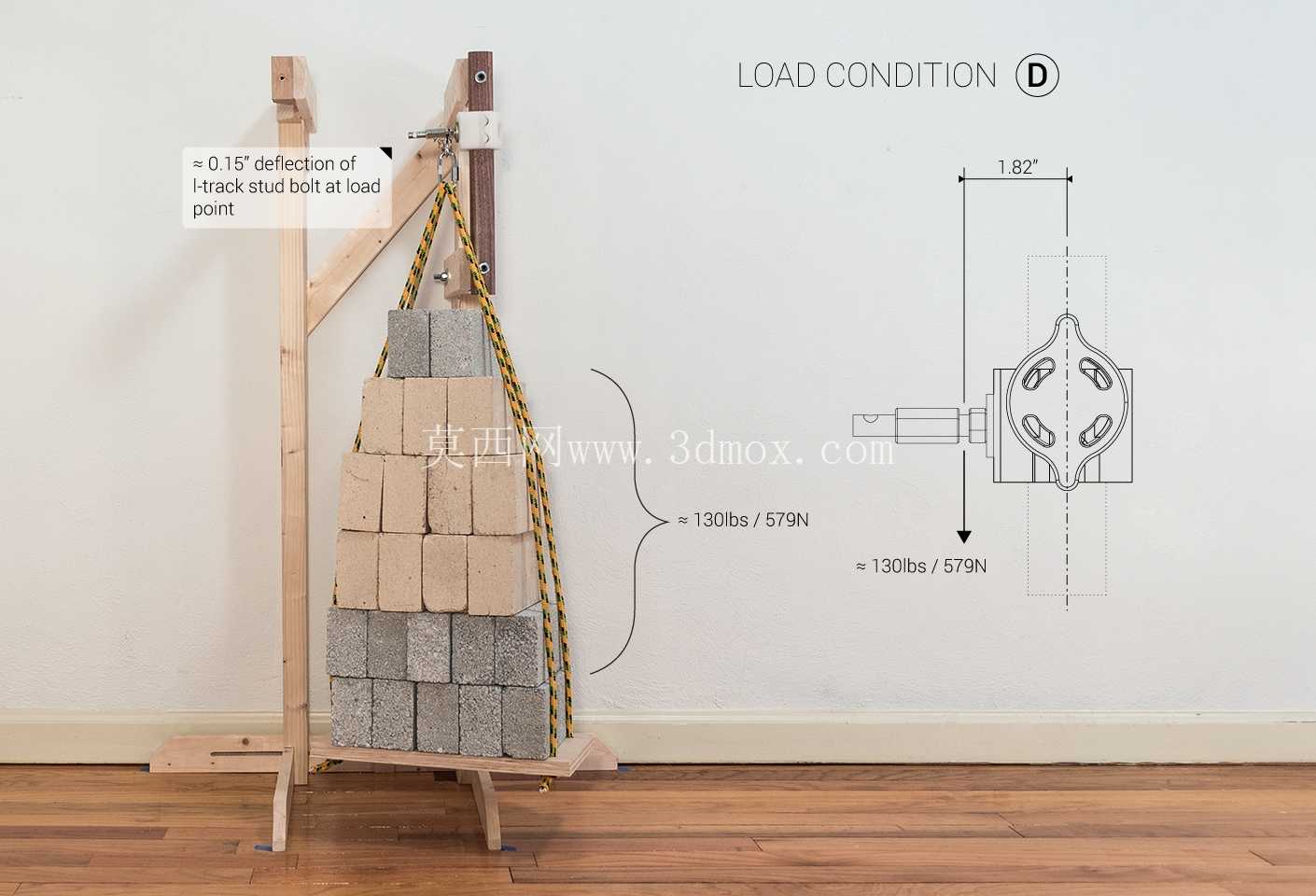

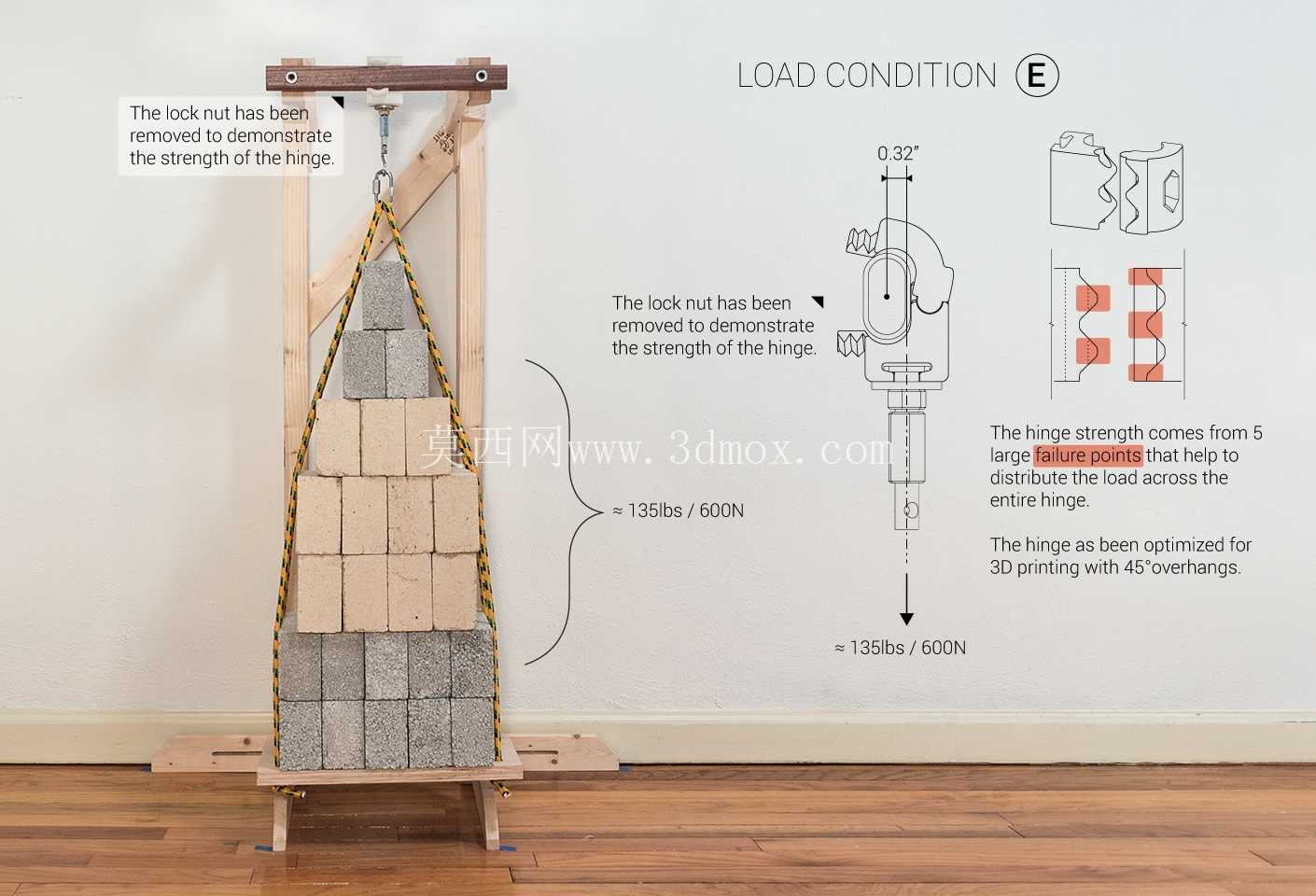

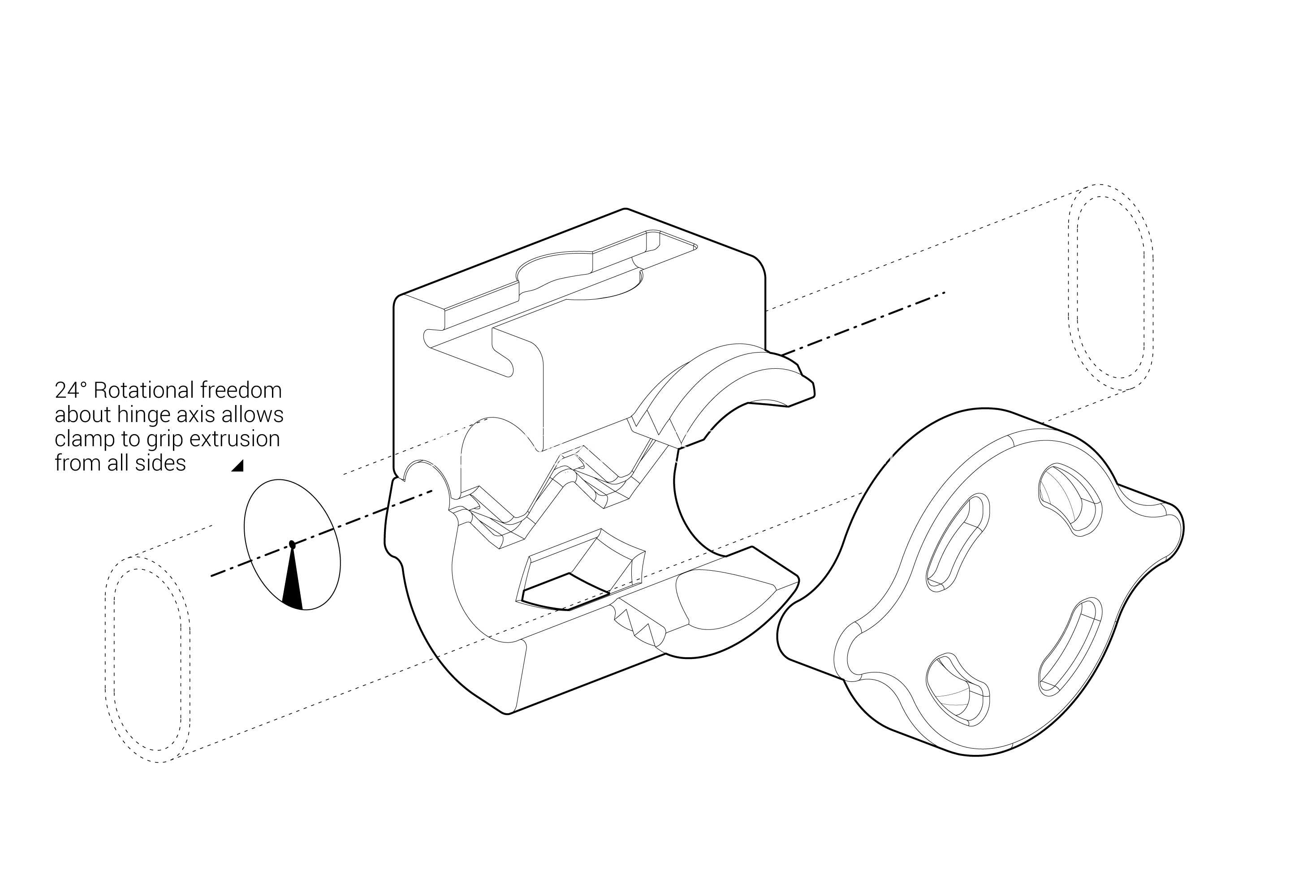

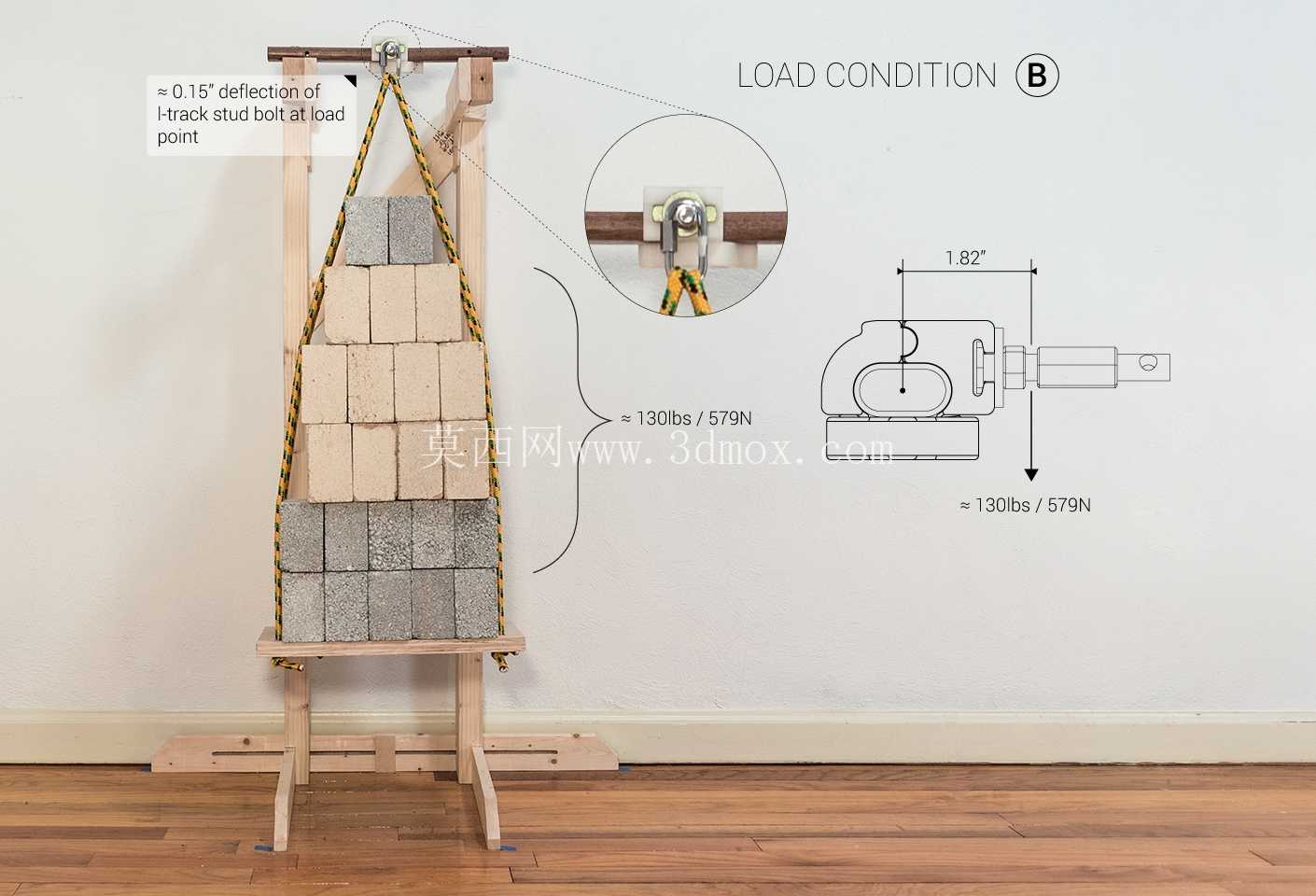

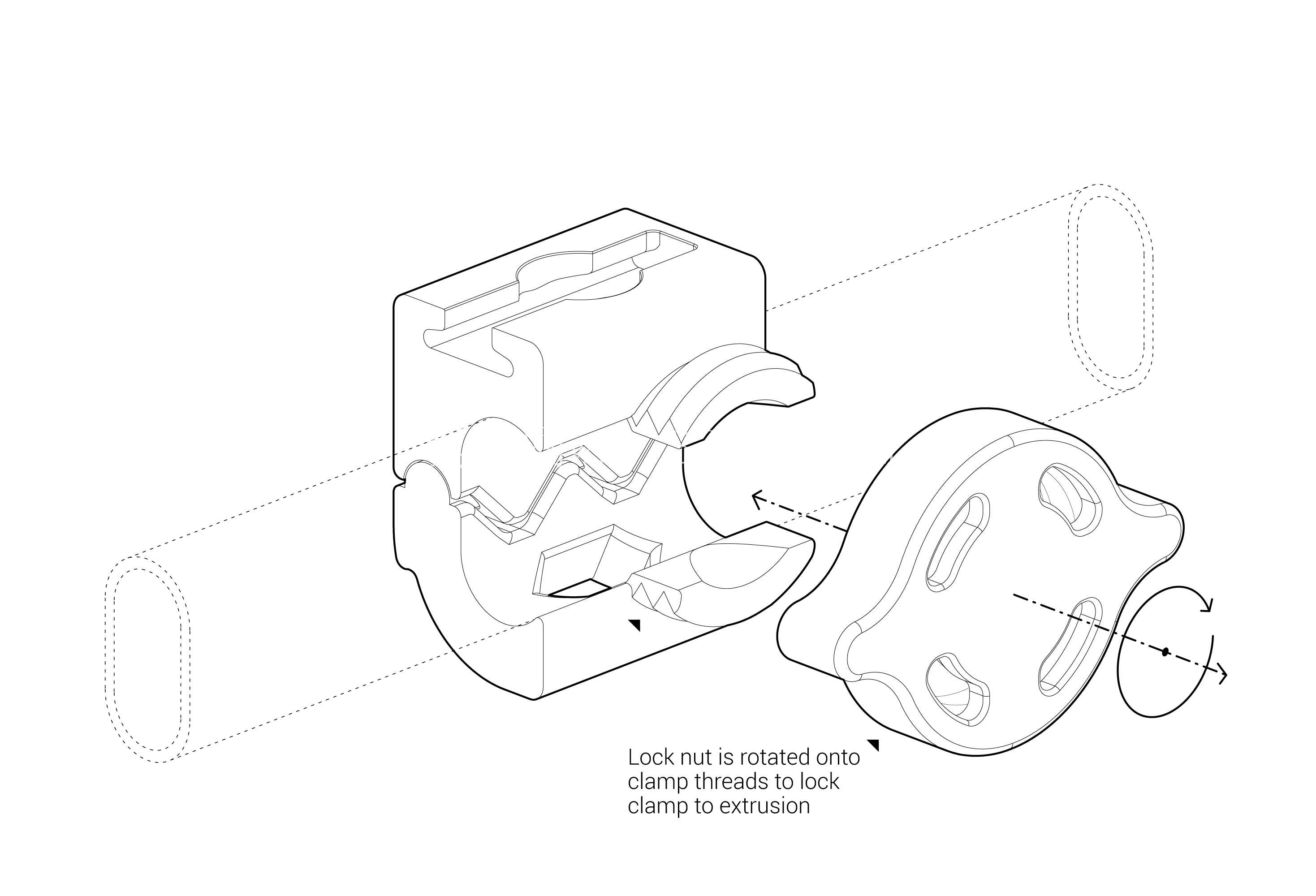

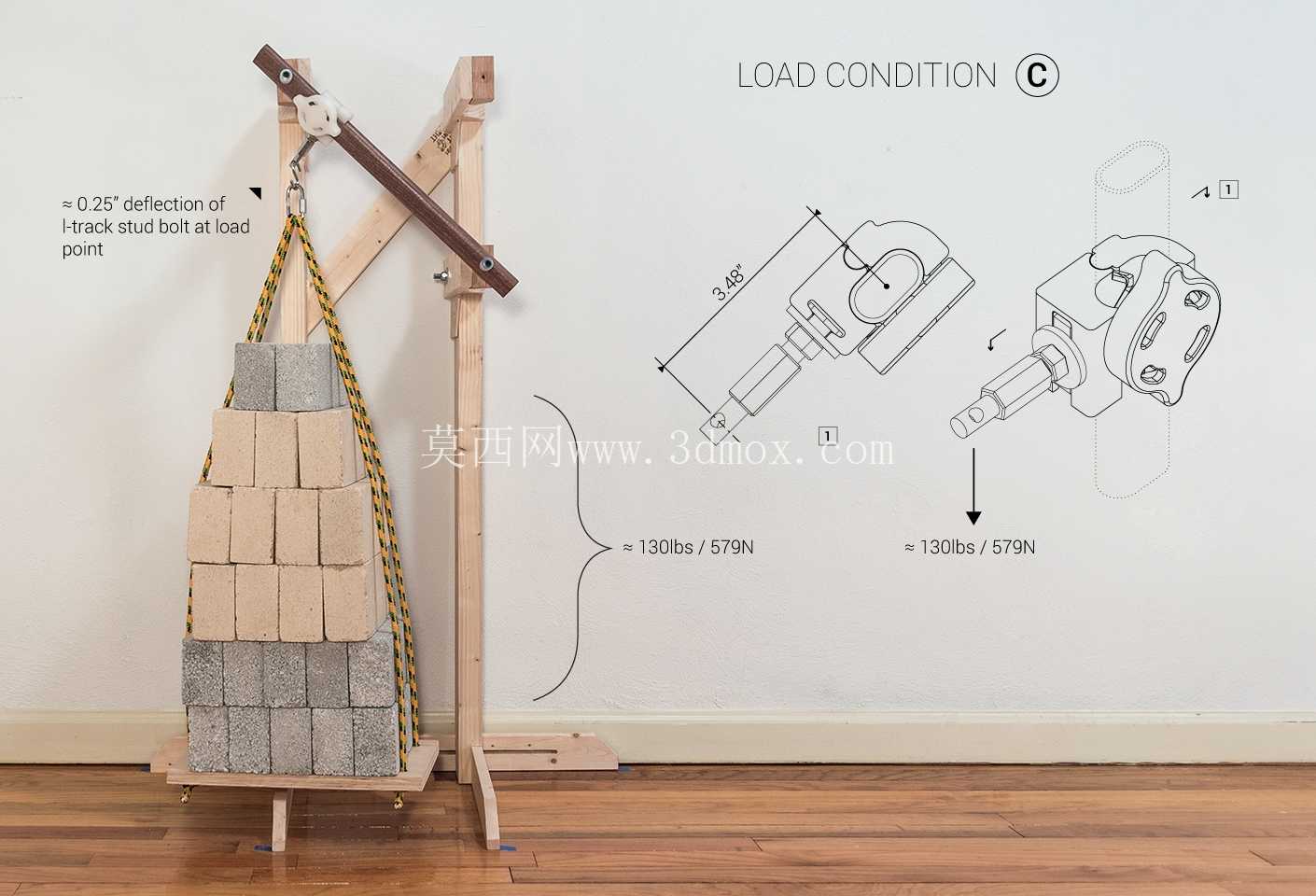

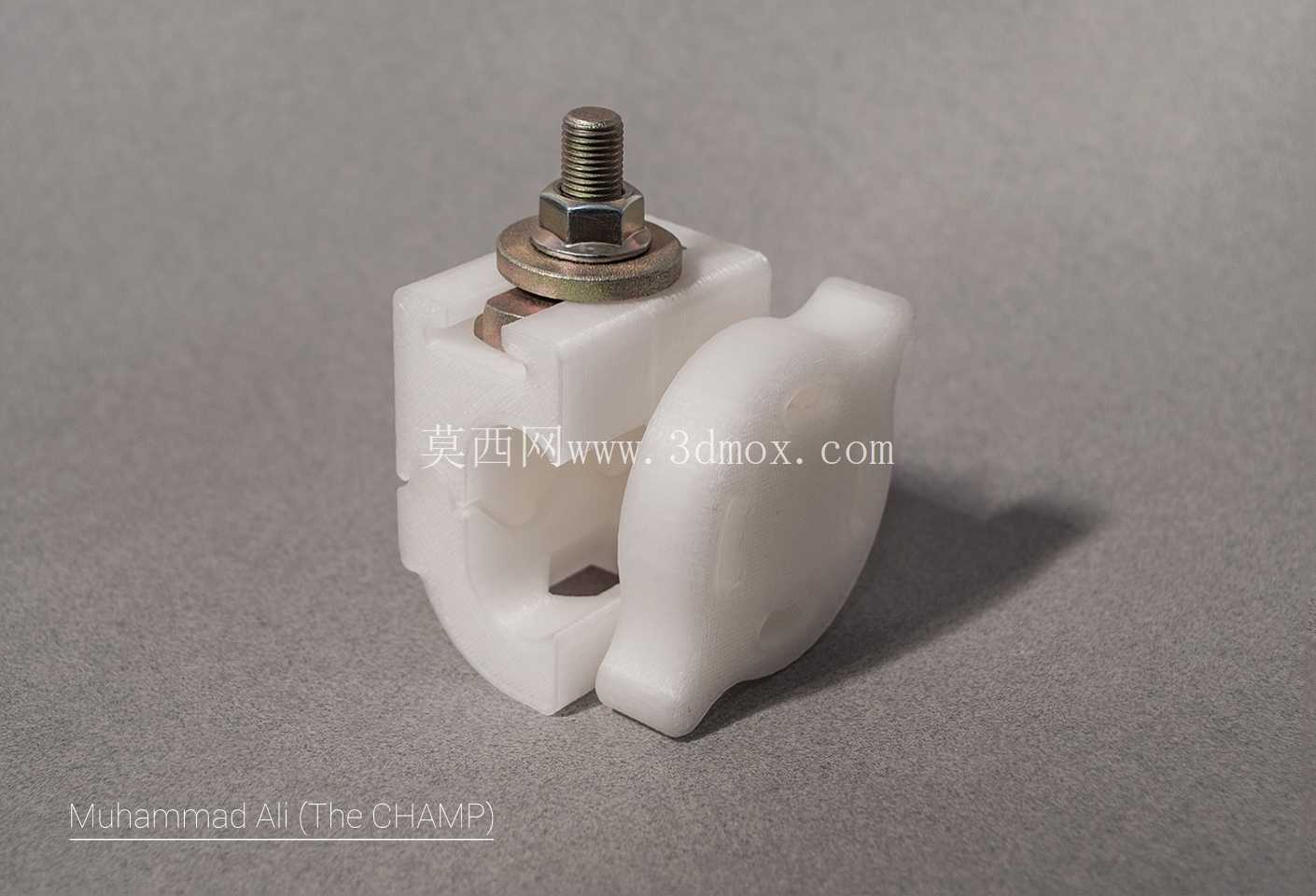

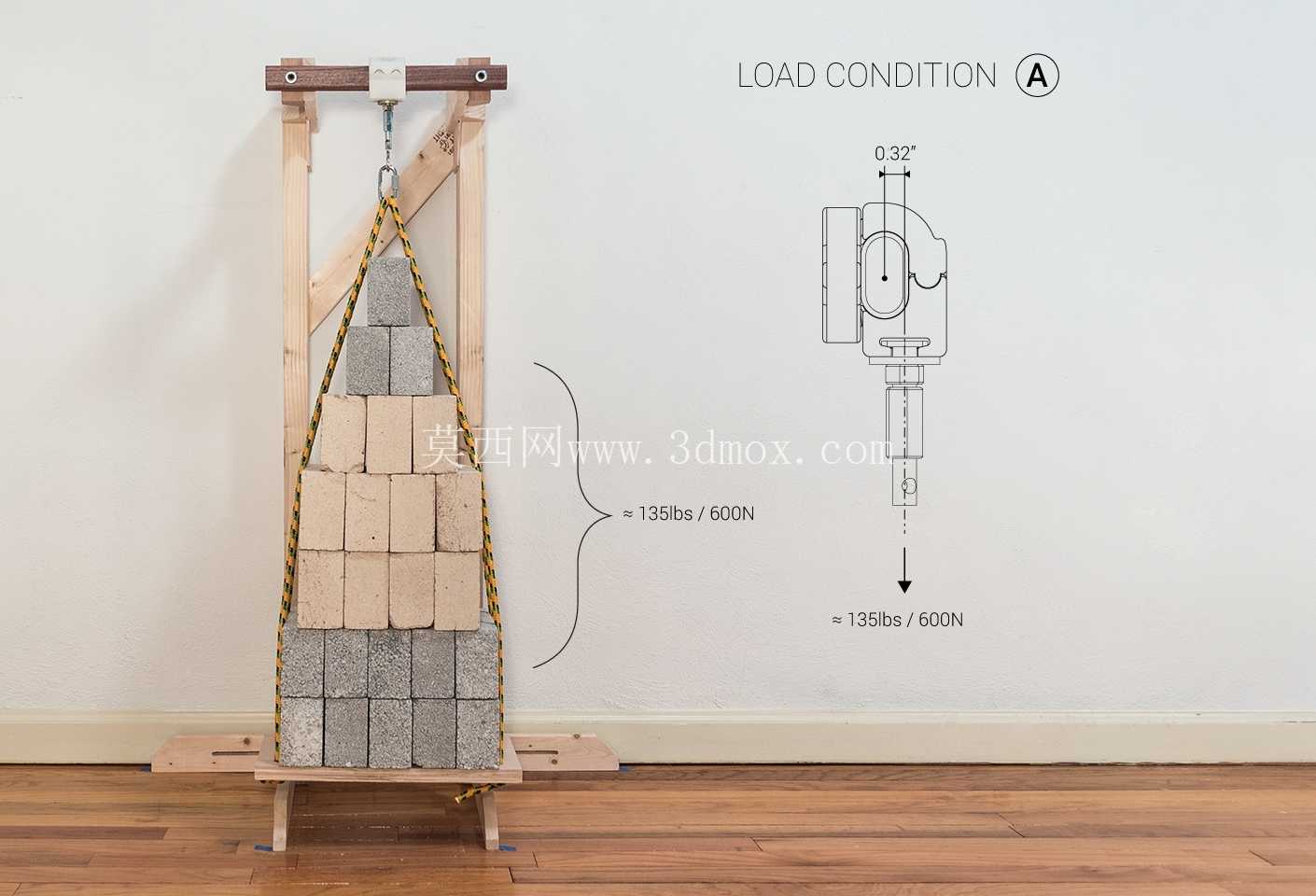

从功能实现逻辑来看，夹体部分采用半包式圆弧型腔设计，型腔内壁做了细微的防滑纹理处理，与被夹持杆件接触时可形成均匀的面接触压力，避免点接触造成的杆件表面压痕，同时在各个受力方向上可提供稳定的静摩擦力，经实装验证在常规填充参数下可承受百磅级的侧向负载，夹持状态下不会出现杆件滑动、夹体偏转的问题。配套的锁紧螺母采用大尺寸翼型外缘结构，无需借助扳手等工具，徒手即可完成锁紧与松开操作，螺母与夹体的配合螺纹做了导向倒角设计，对位时可快速滑入配合位，不会出现螺纹错牙卡顿的情况。

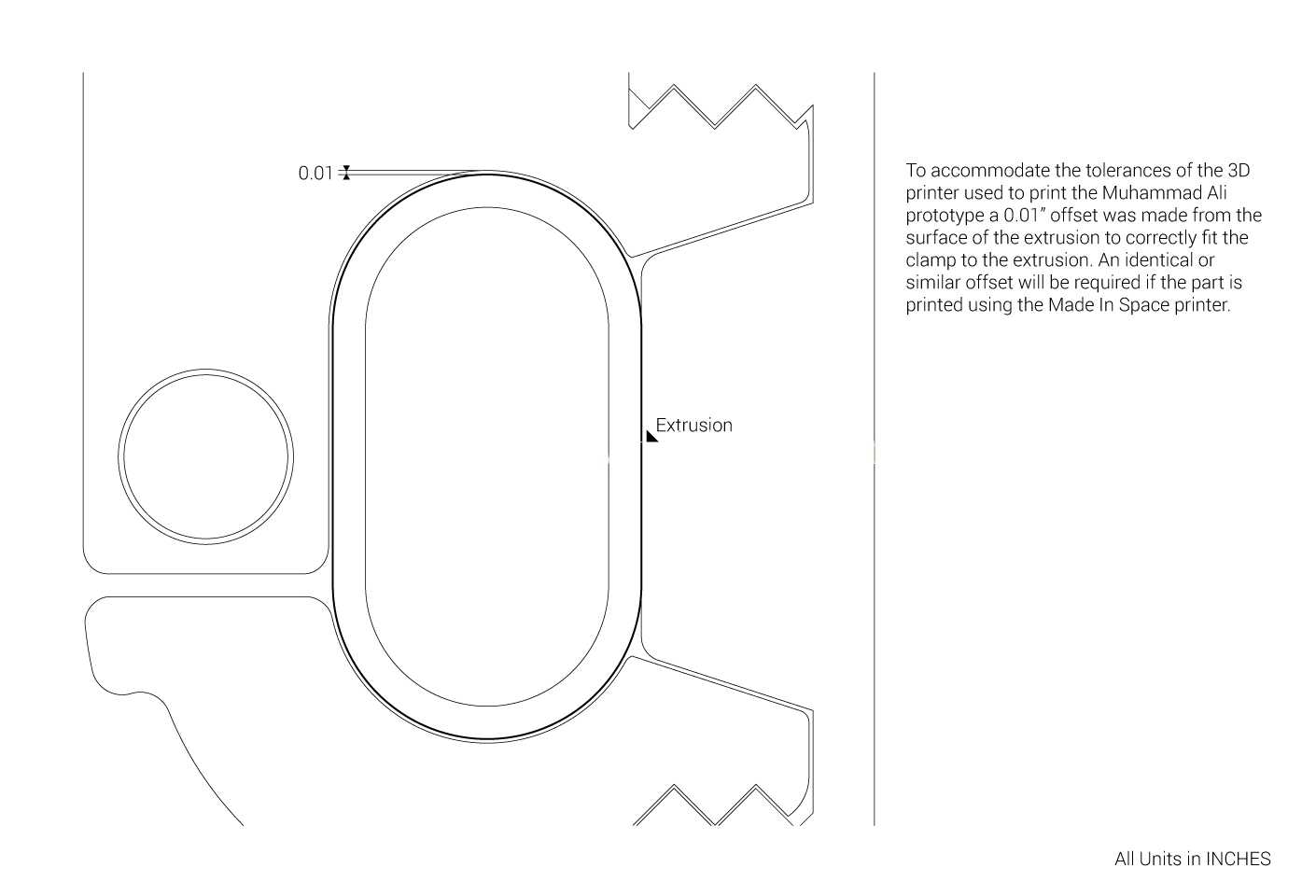

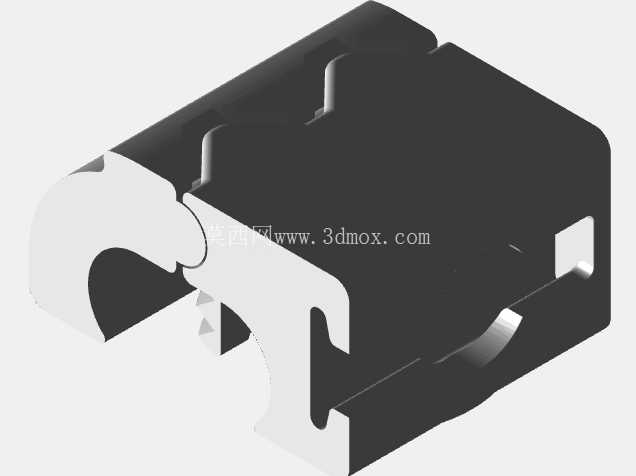

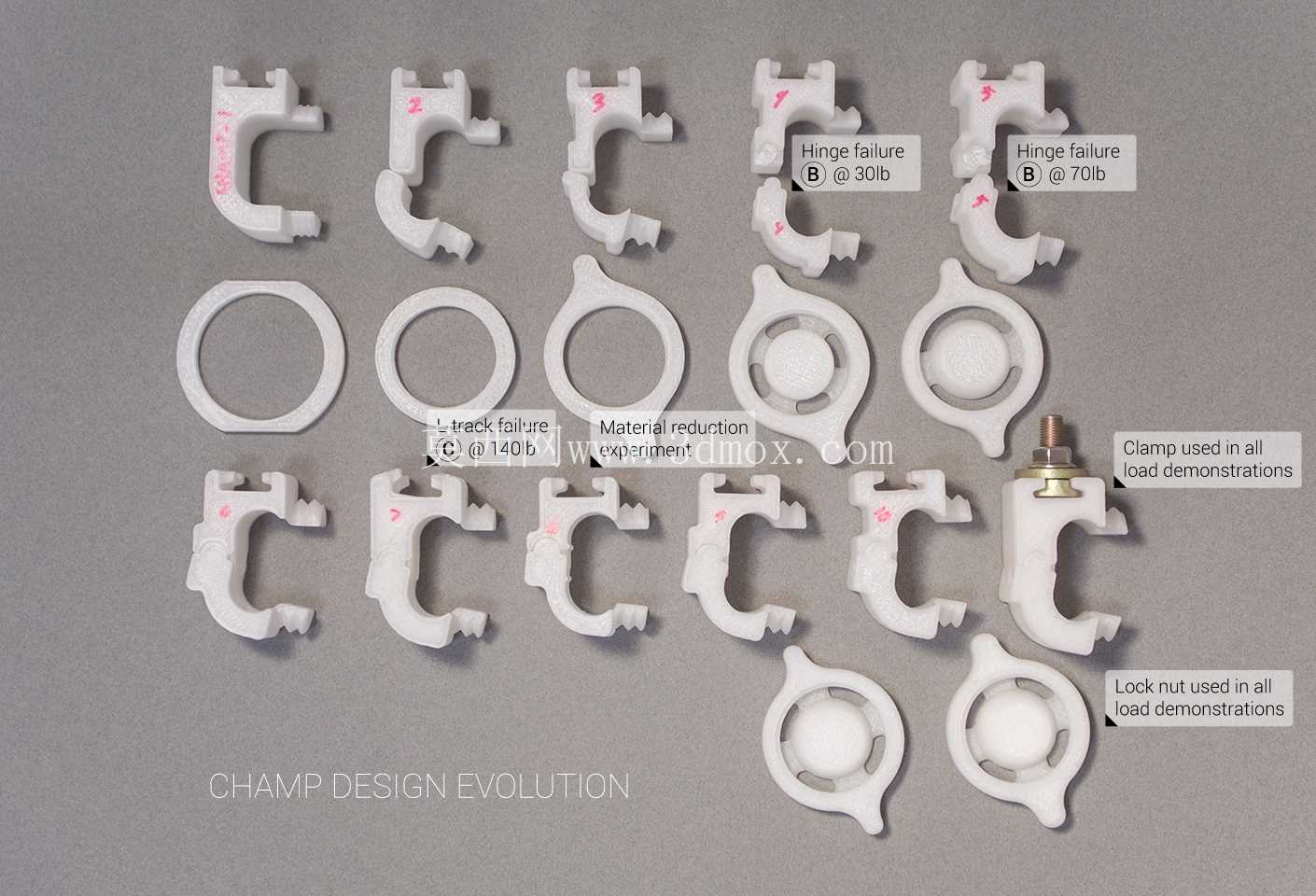

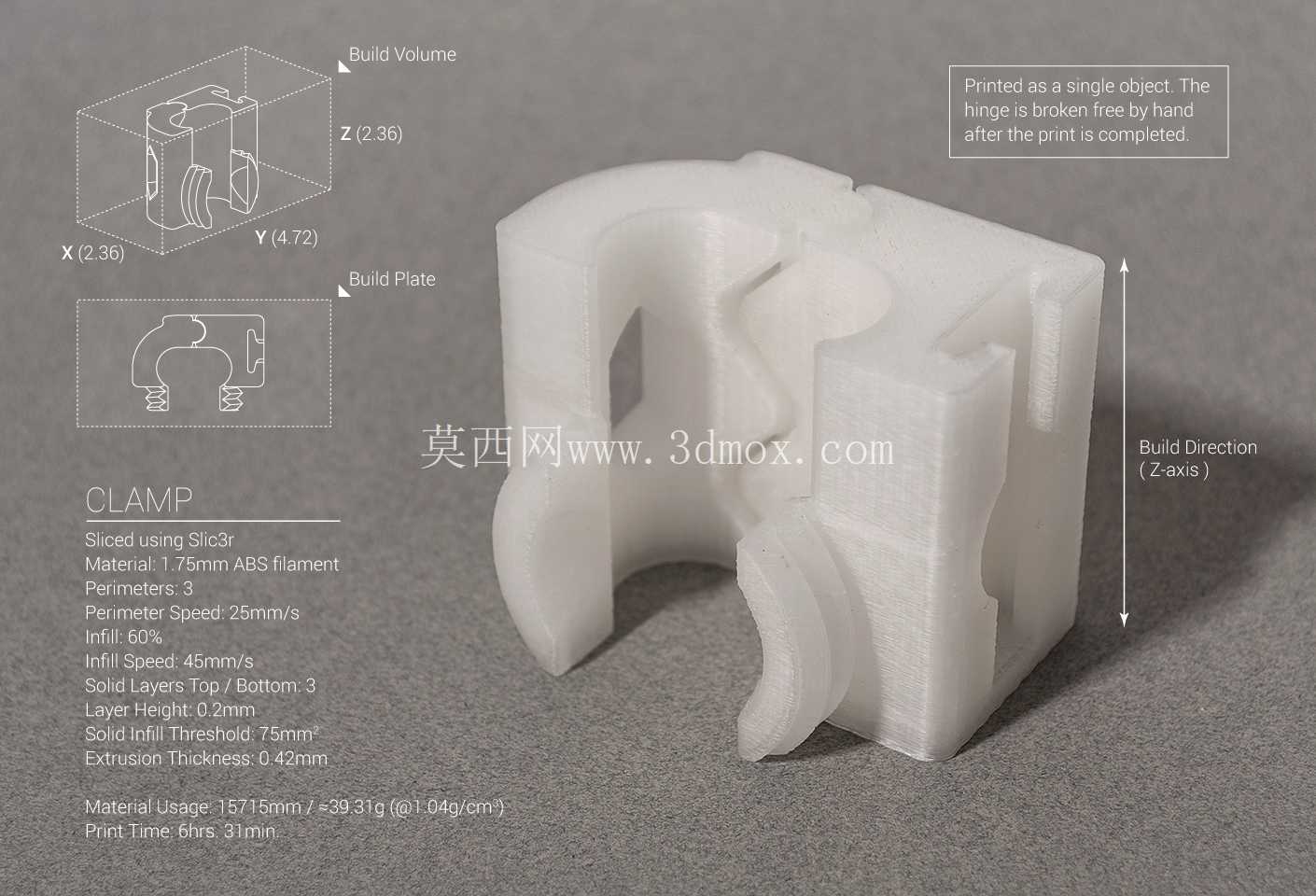

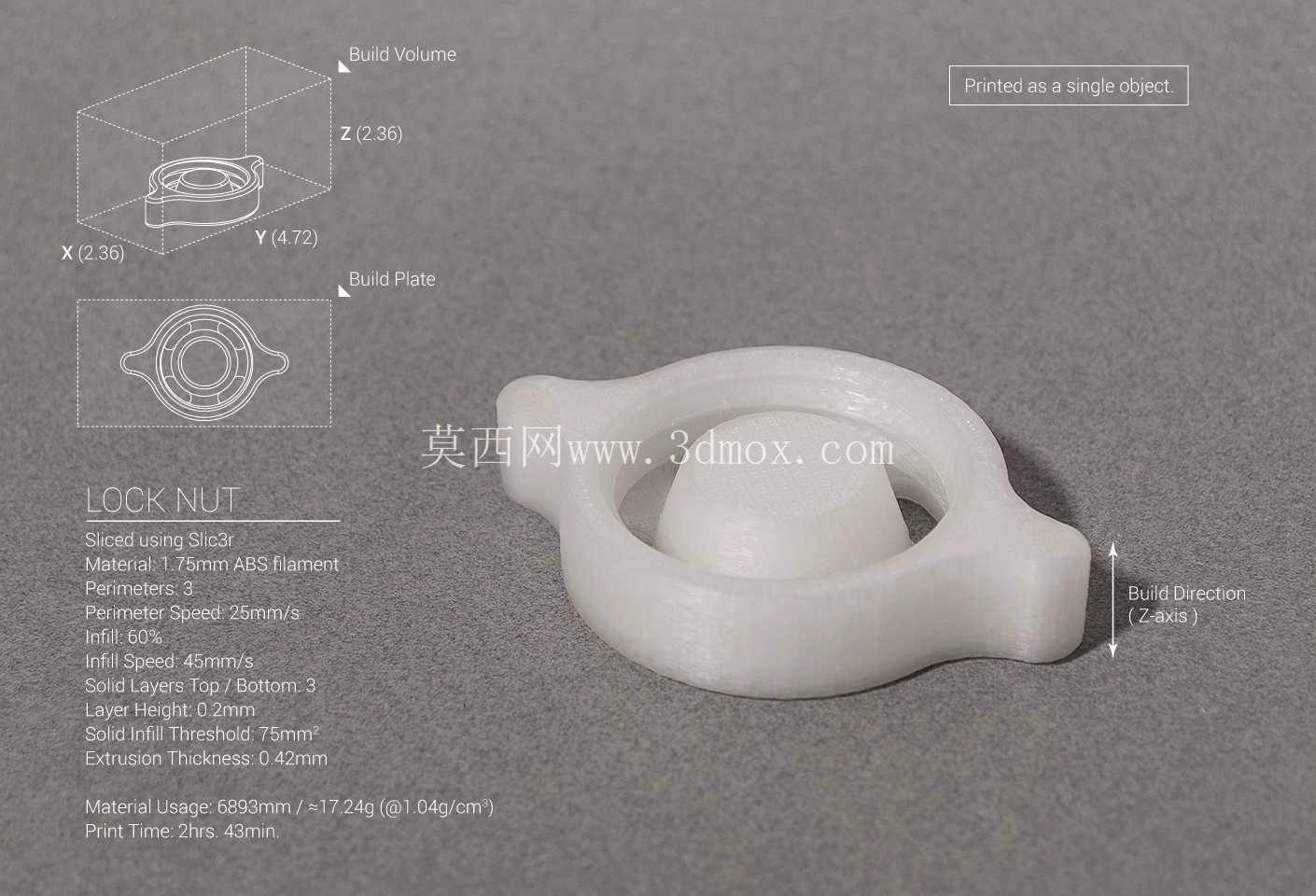

设计阶段充分考虑了增材制造的工艺特性，整个组件拆分后的两个零件均无需添加支撑结构即可完成打印，夹体的所有悬空部位均设置了符合FDM工艺自支撑角度的过渡斜面，锁紧螺母的内螺纹结构在常规打印精度下即可获得可用的配合精度，无需二次攻丝处理。两个零件打印完成后可直接组装使用，无需额外的粘接、紧固件拼接，单套组件的材料消耗量极低，采用常规工程塑料打印即可满足使用强度要求，若需要更高负载能力，仅需调整打印填充率即可，无需修改原有三维结构。

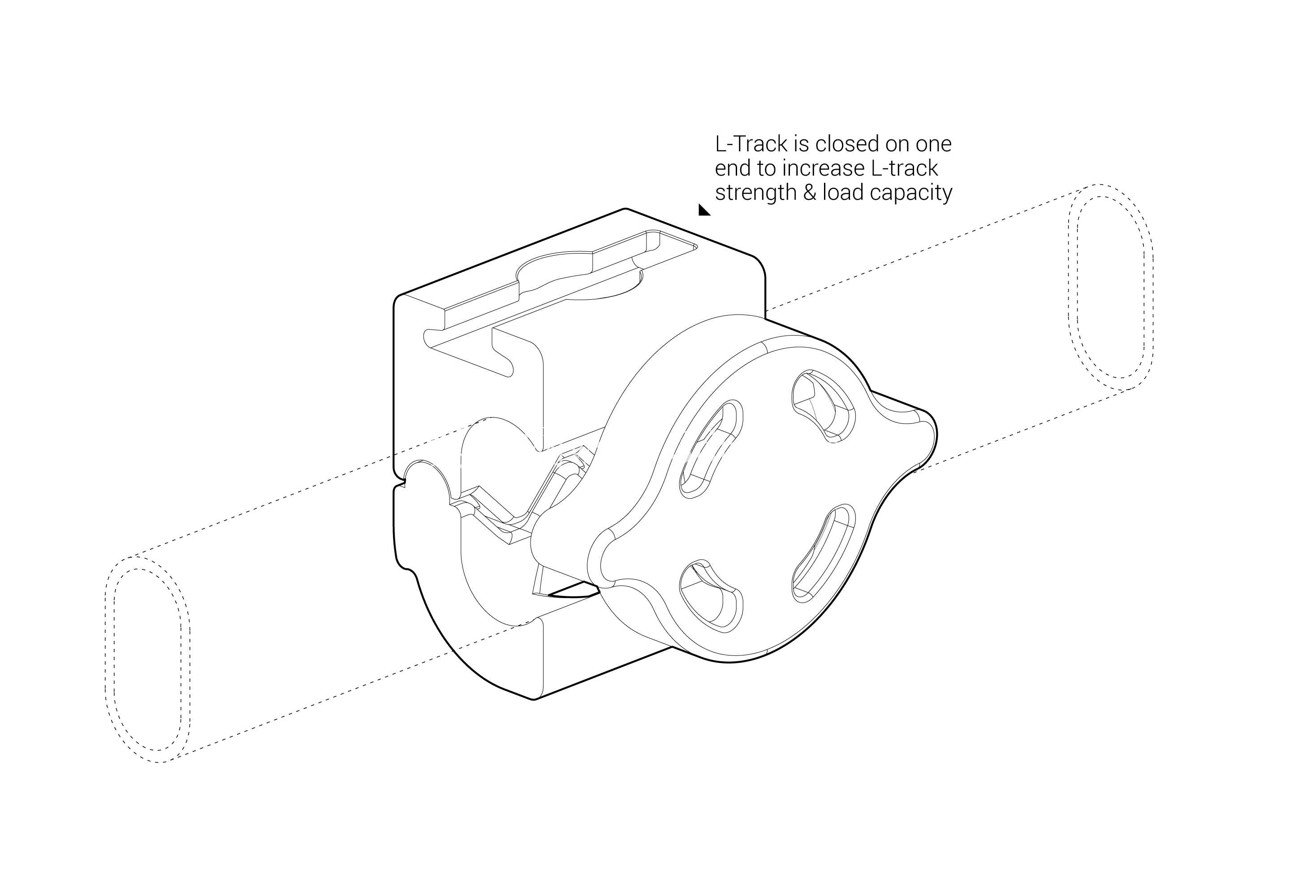

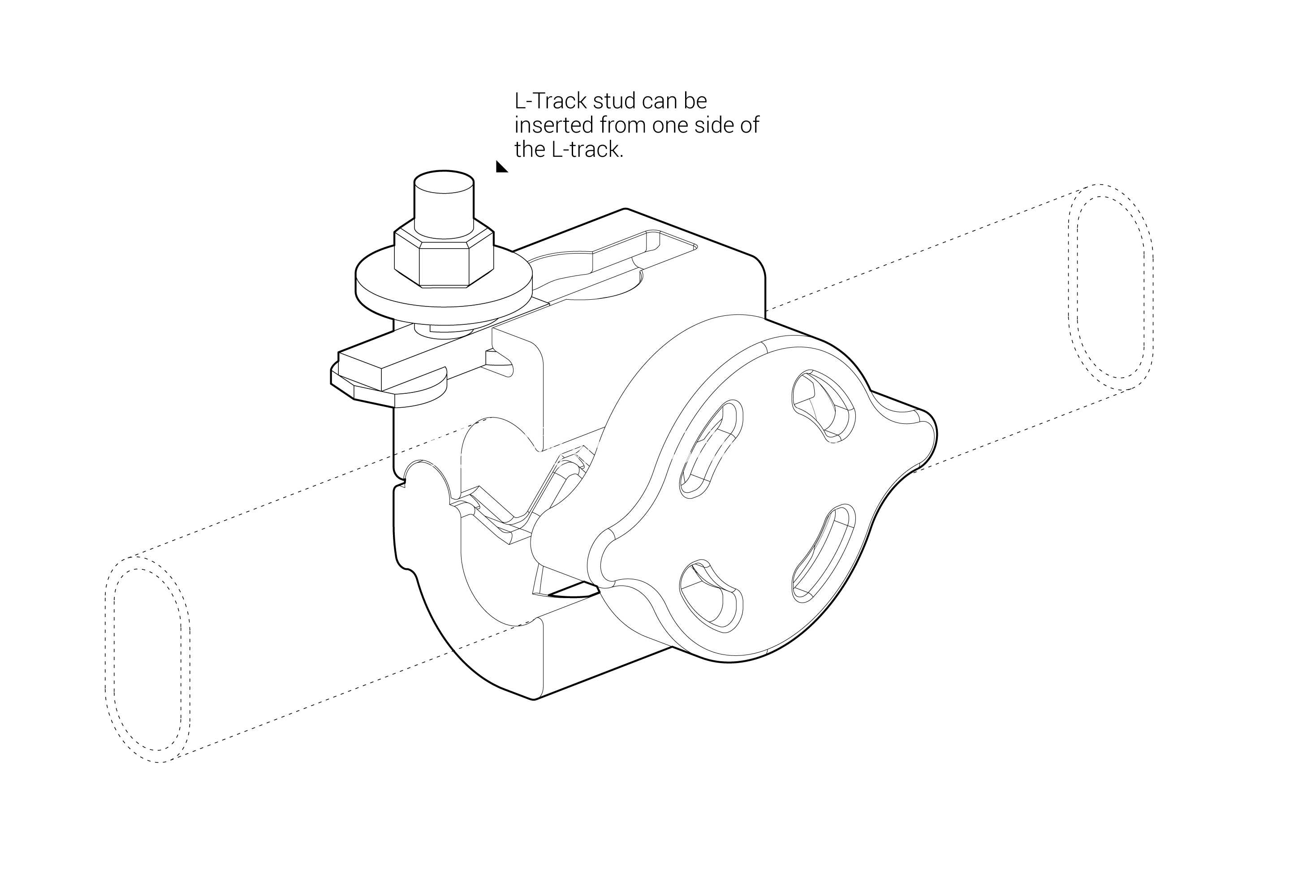

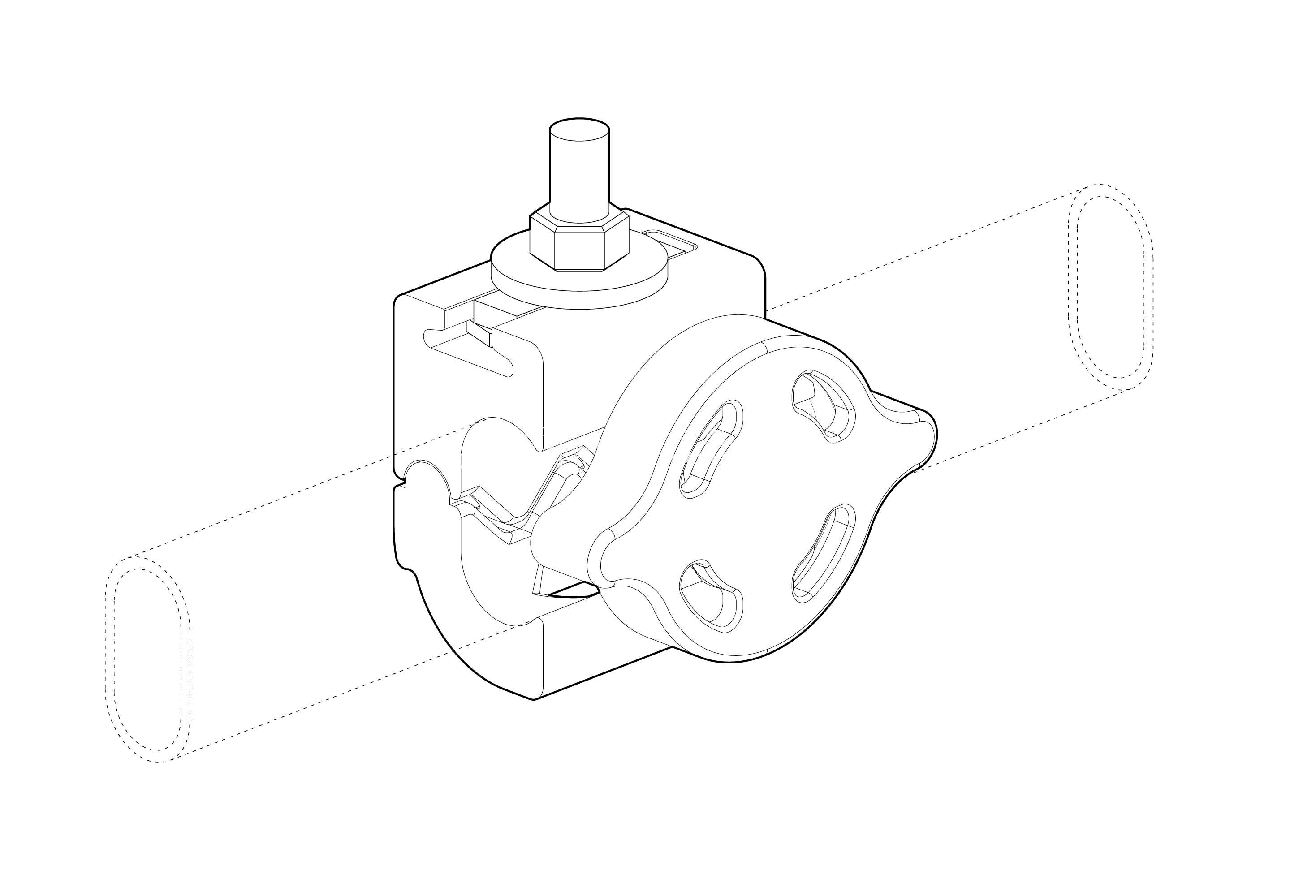

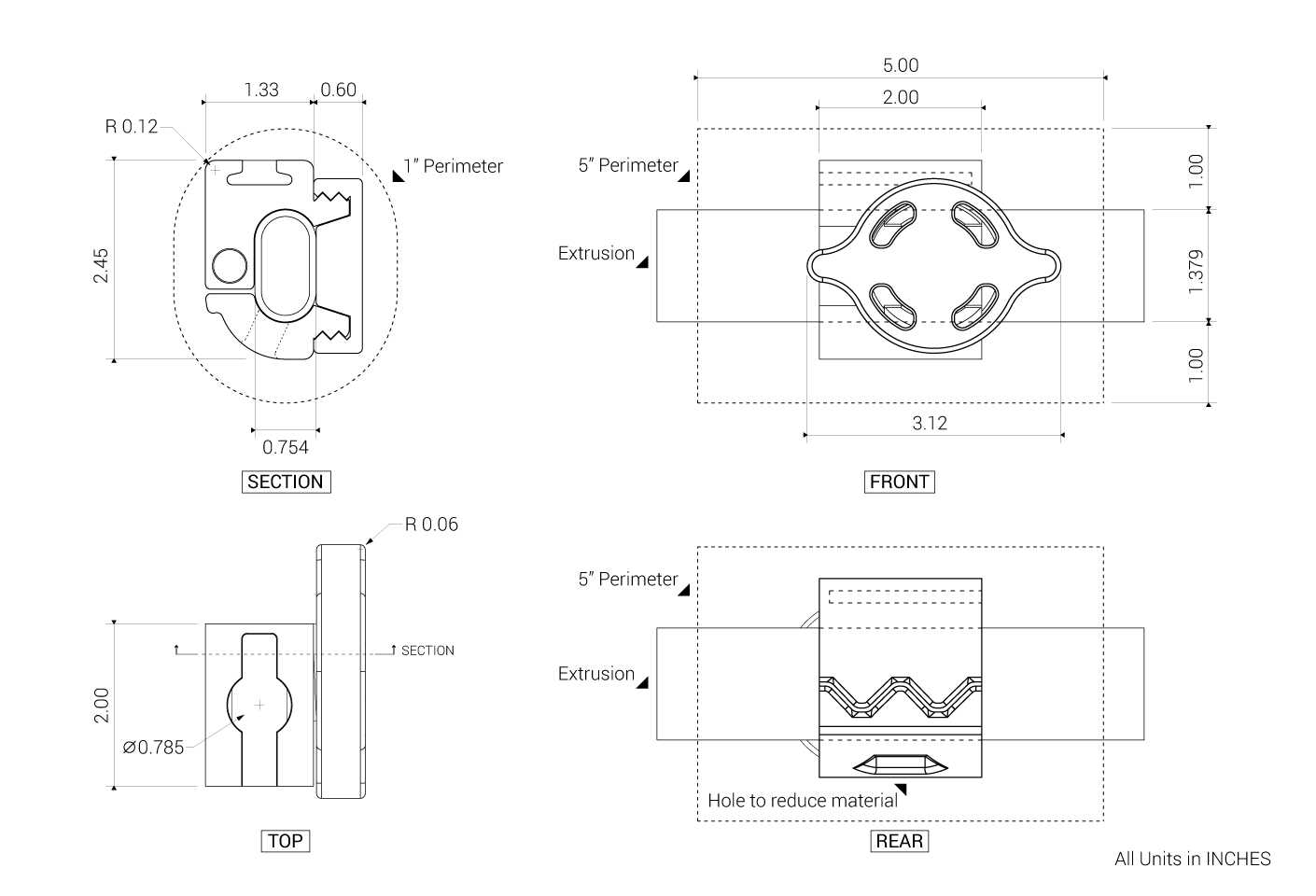

安装边界方面，夹体的L型轨道接口尺寸适配市面通用的标准L型轨道槽宽，卡入轨道后可沿轨道方向自由滑动调整位置，锁紧螺母拧紧后即可同时完成轨道位置锁定与杆件夹持固定，一个操作动作实现两个维度的固定，操作逻辑十分简洁。夹体的圆弧夹持型腔适配常规直径的圆管杆件，可覆盖多数小型台架扶手、轻质导杆的夹持需求，整体外形无尖锐外凸棱角，在人员操作频繁的工位使用时不会造成剐蹭风险。夹体与锁紧螺母的配合面做了耐磨增厚处理，反复拆装锁紧不会出现配合面磨损松旷的问题，长期使用的可靠性有充足保障。

在实际产线应用中，这类夹持组件可替代传统的金属管夹用于非重型负载的工位，比如生产线旁的工具挂架扶手固定、小型检测设备的导杆临时定位、3D打印工作站的线材导向杆固定等场景，相比标准金属紧固件，其自重更轻，不会对轻质架体造成额外负载，同时塑料材质不会划伤被夹持杆件的表面，对于表面质量要求较高的光轴、喷塑管件固定场景尤为适用。结构设计上没有冗余的复杂特征，建模过程中所有配合尺寸均采用参数化关联，若需要适配不同直径的杆件、不同规格的L型轨道，仅需修改对应参数即可快速生成衍生型号，无需重新进行整体结构设计，对于做定制化工装设计的工程师来说，可直接作为基础夹持模块调用，大幅缩短非标工装的设计周期。
