穆罕默德阿里冠军款扶手夹结构

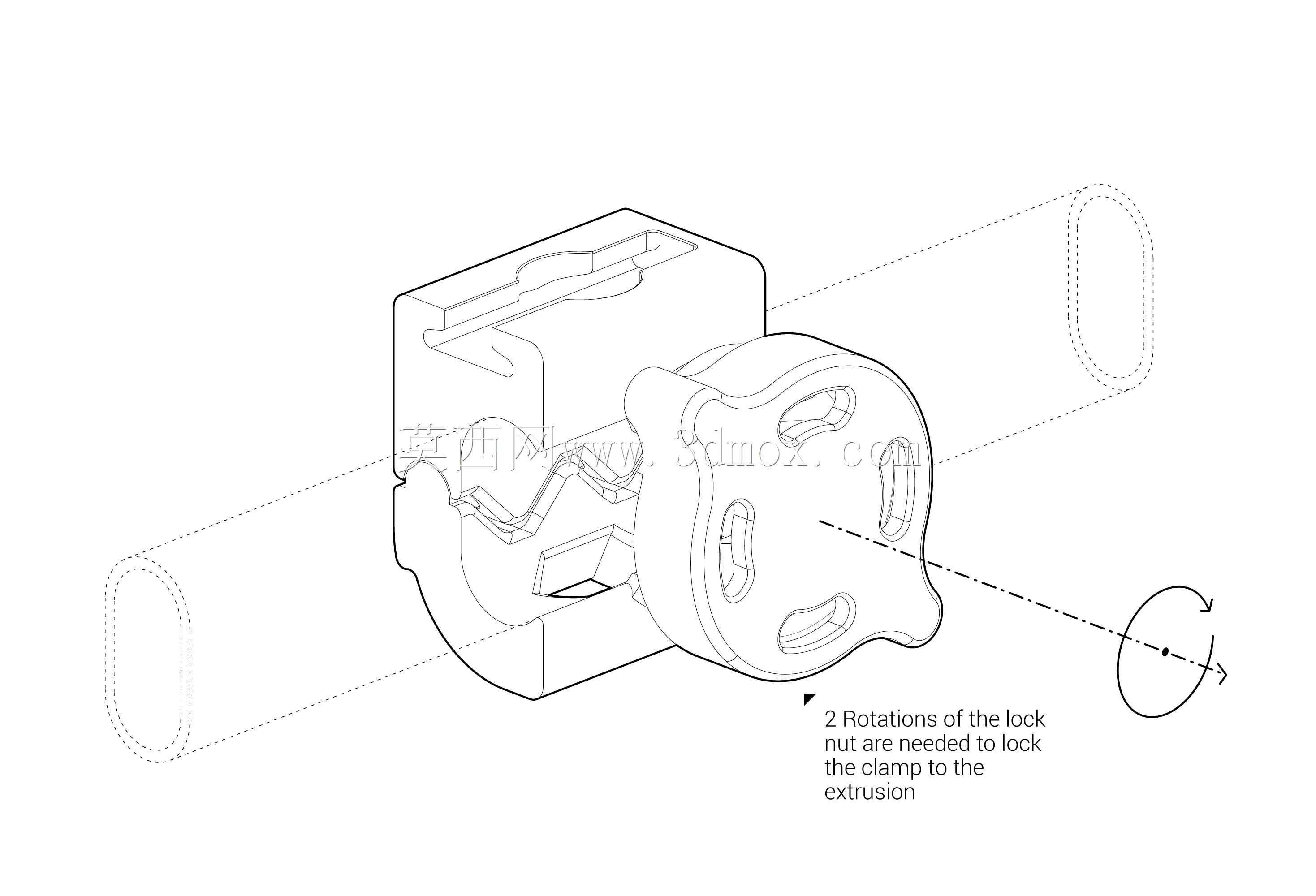

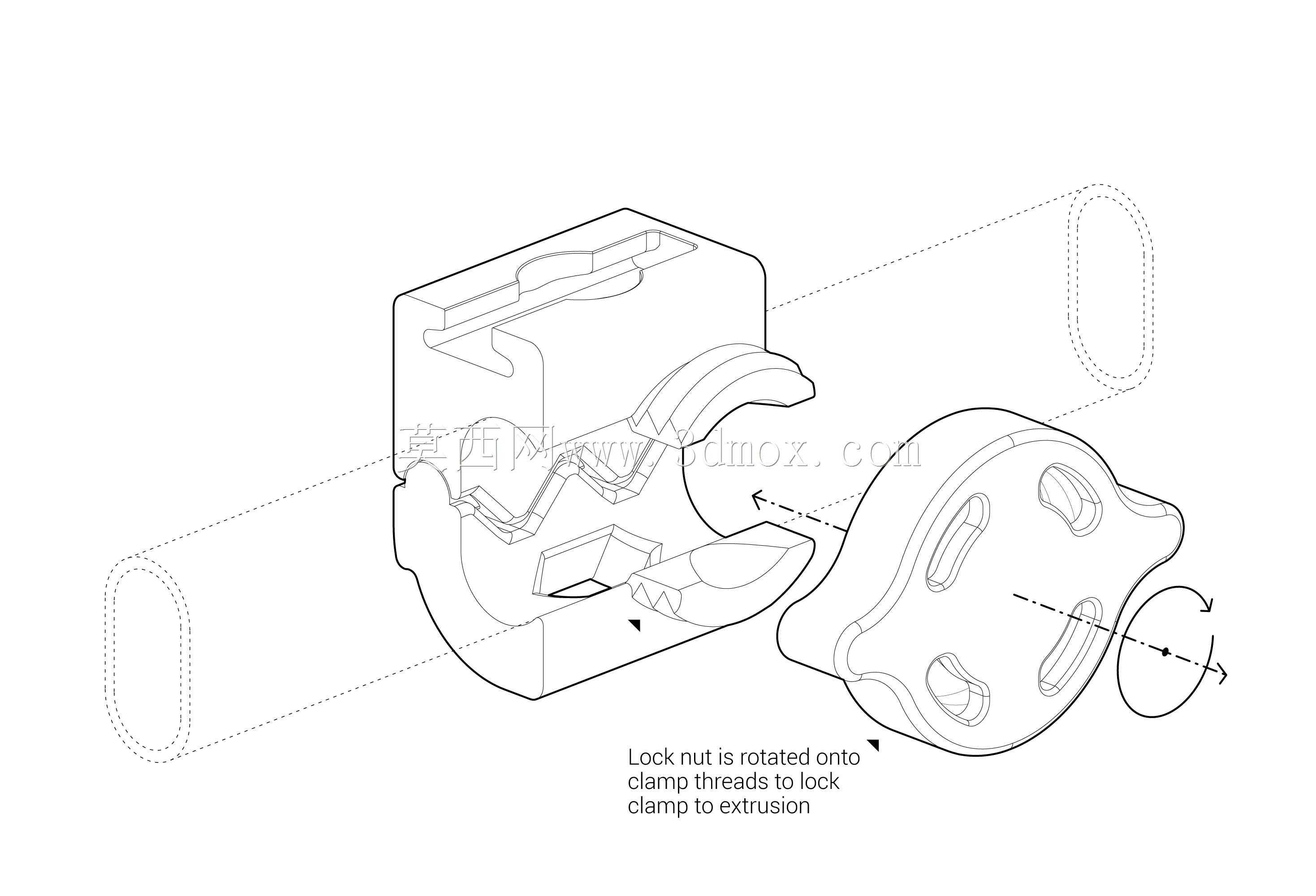

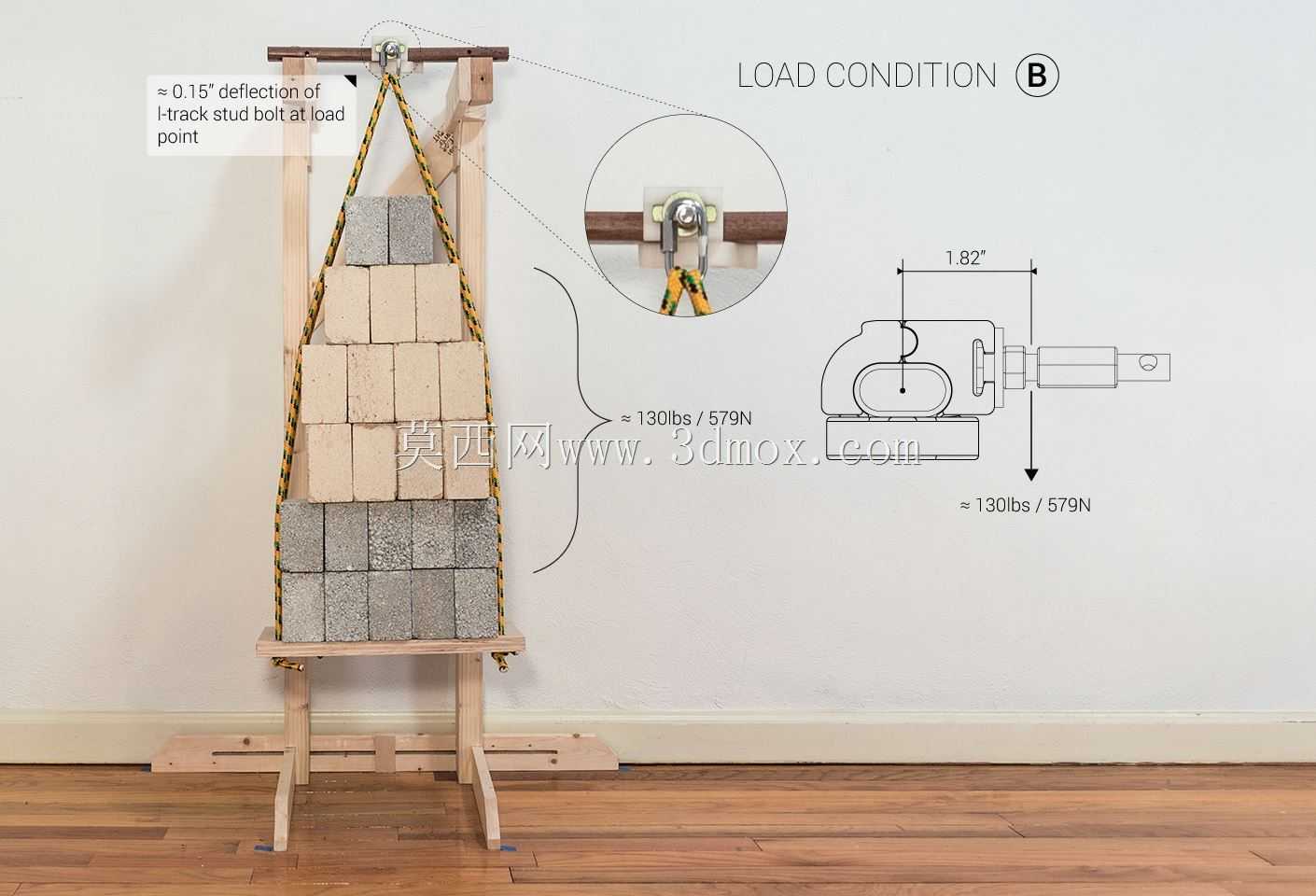

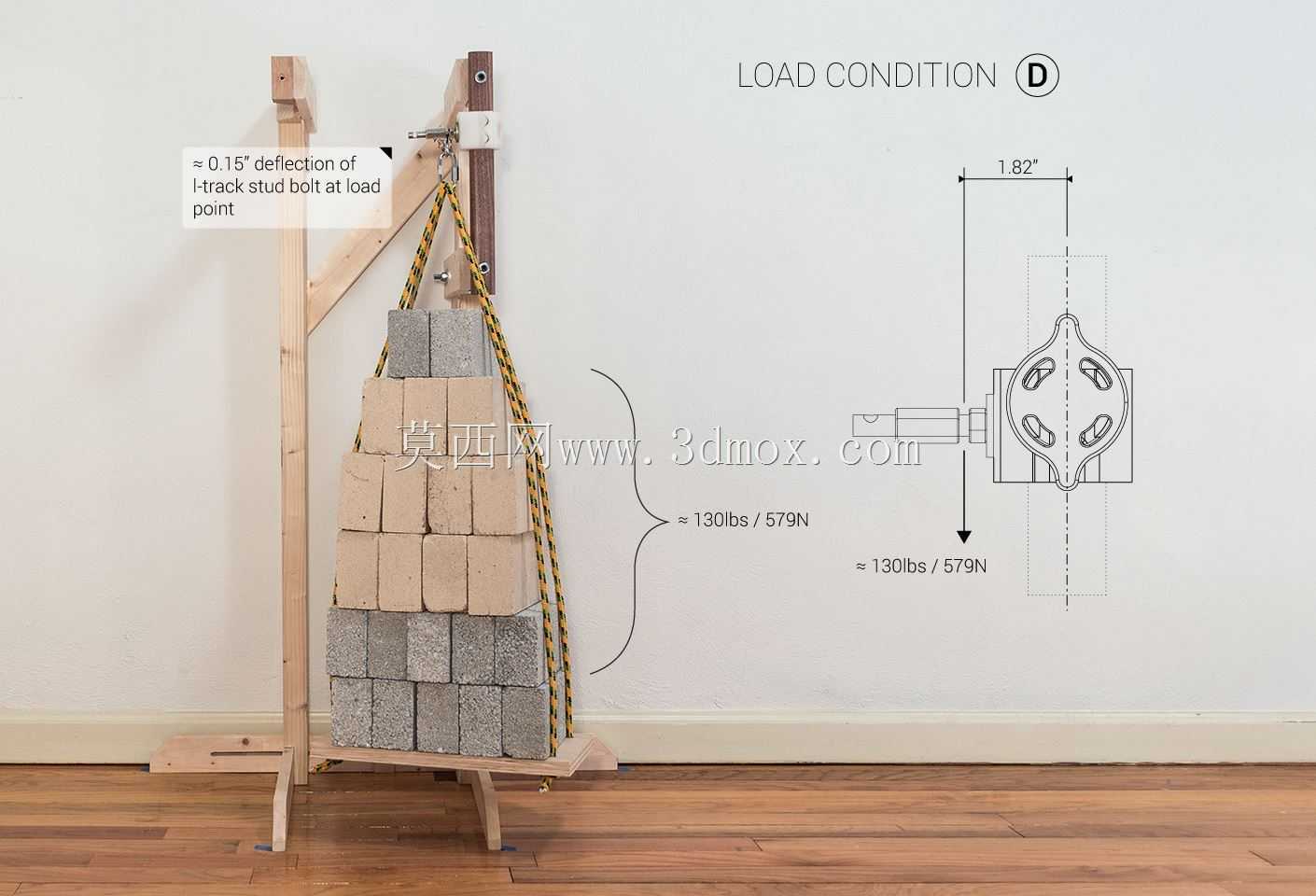

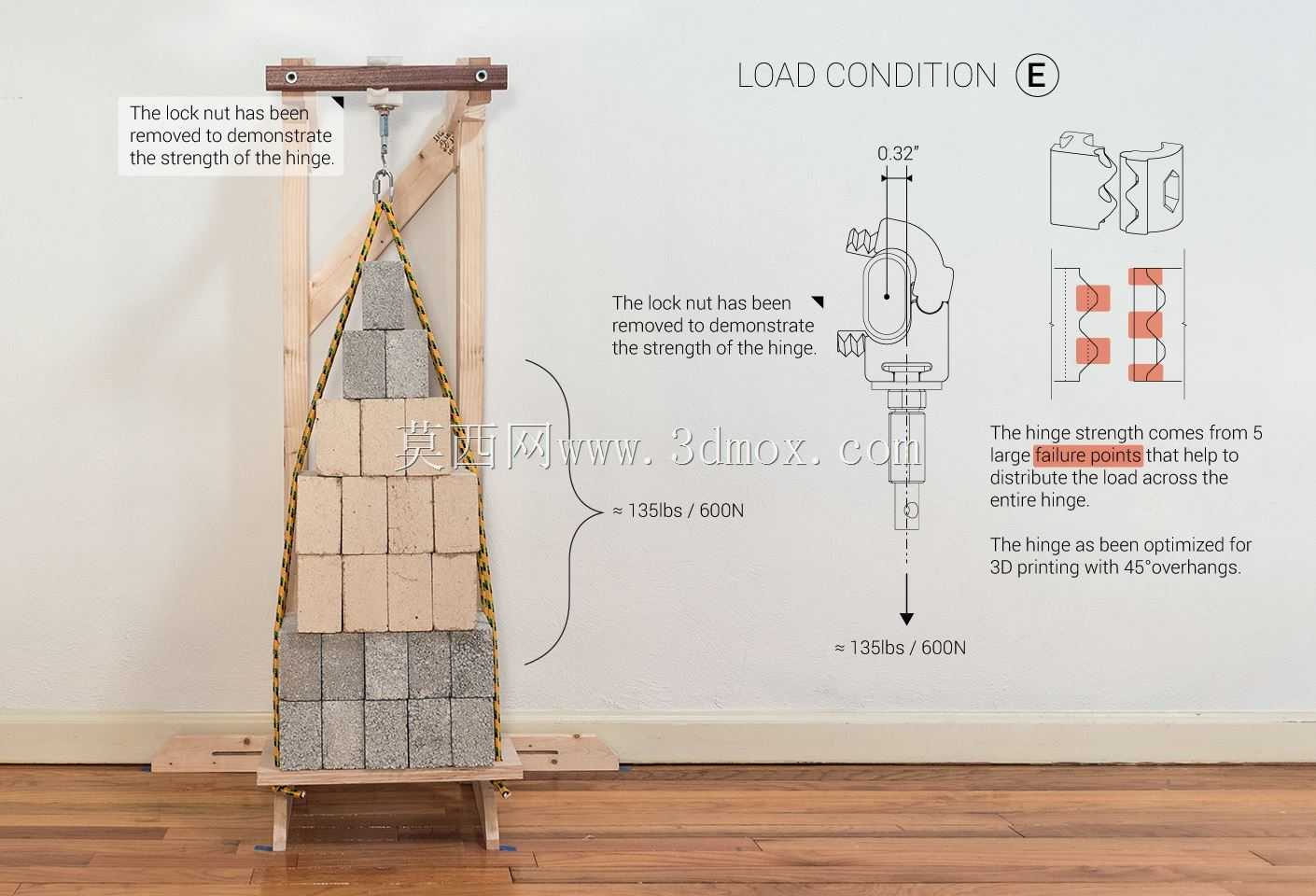

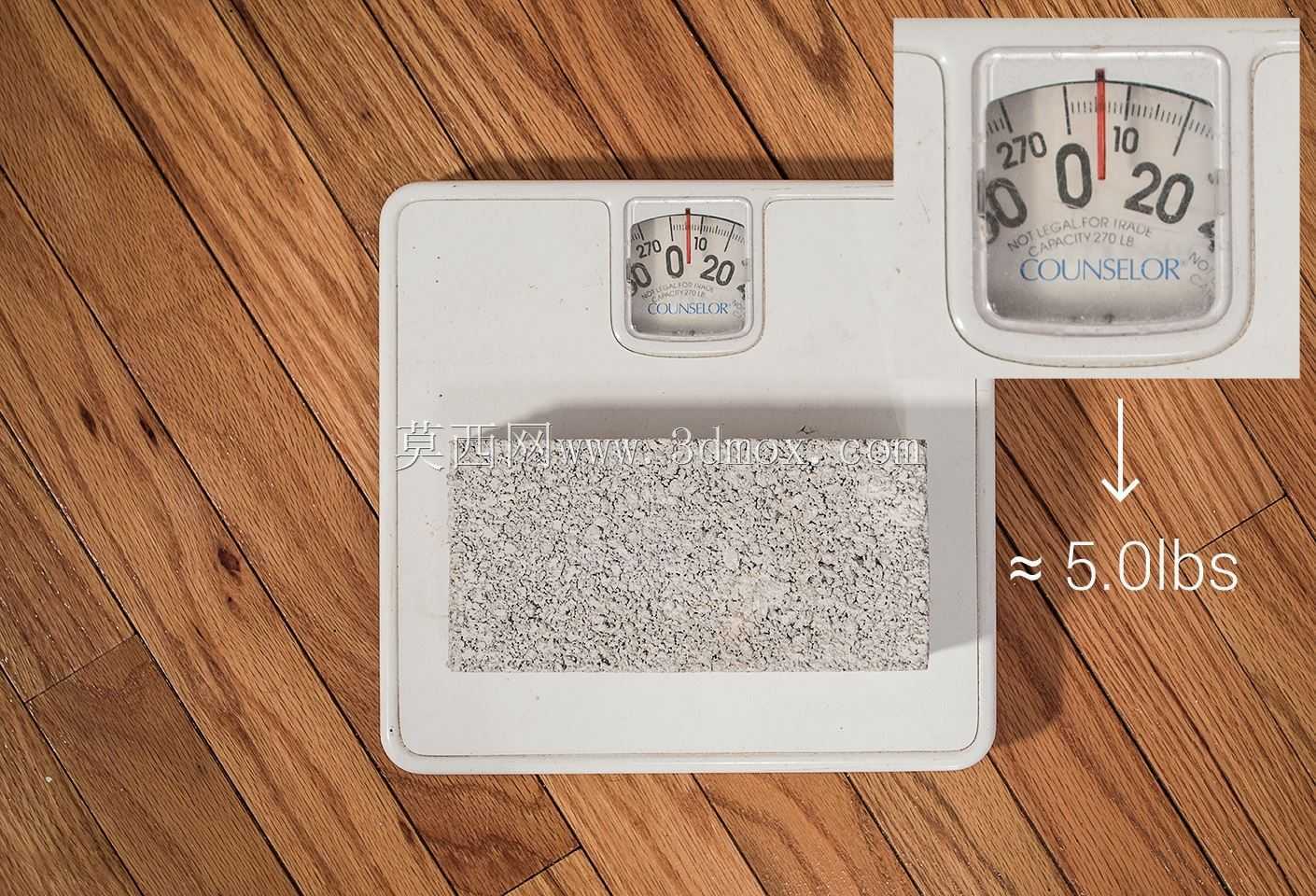

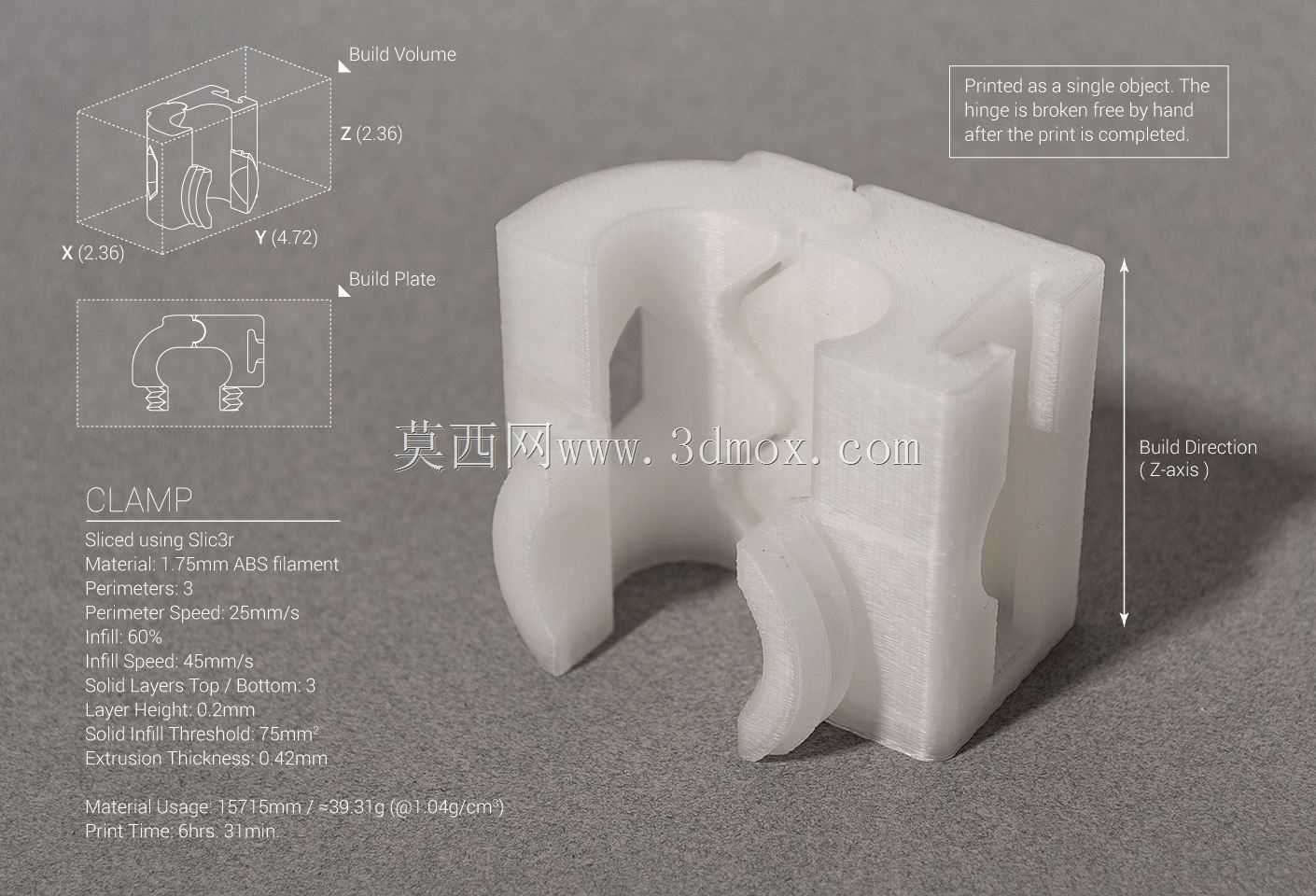

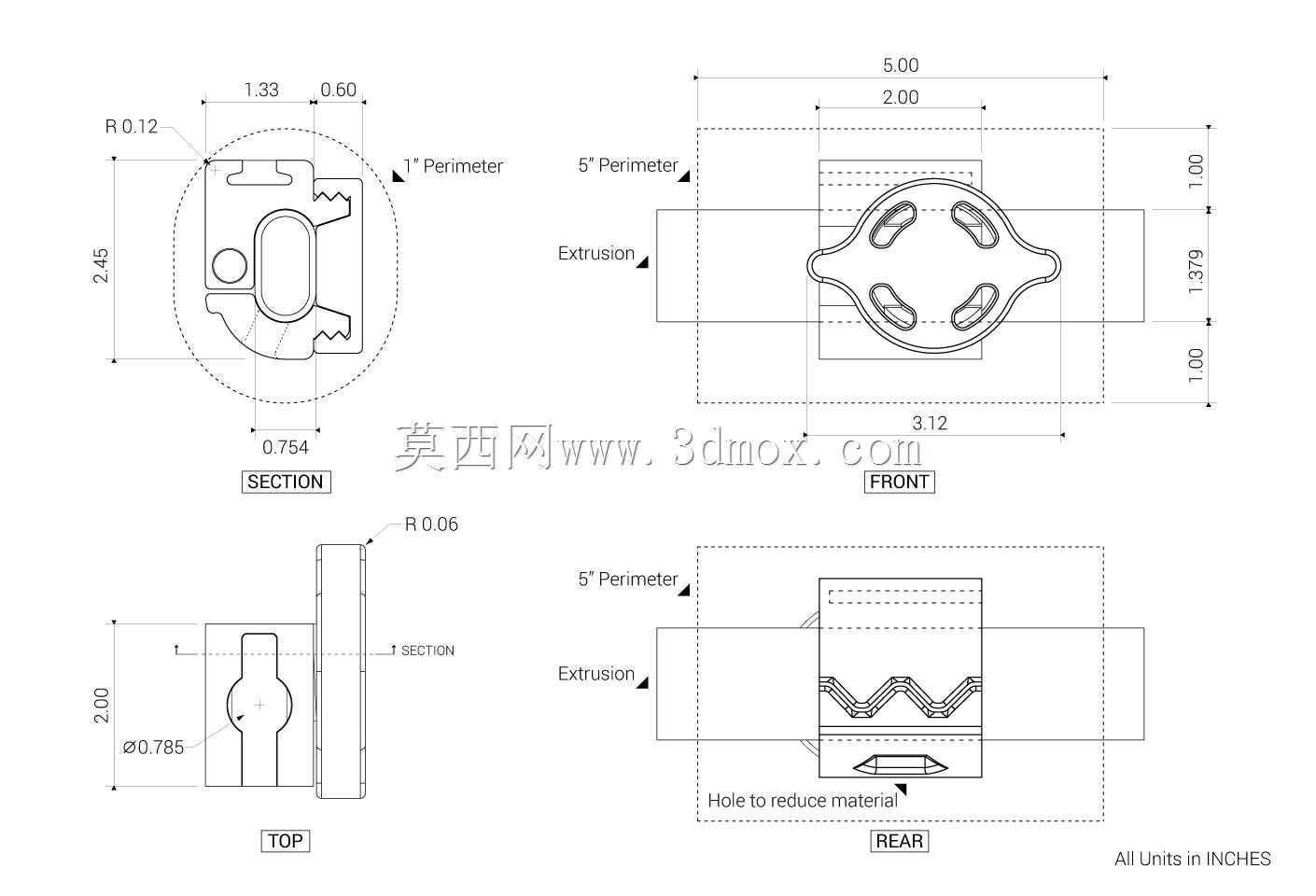

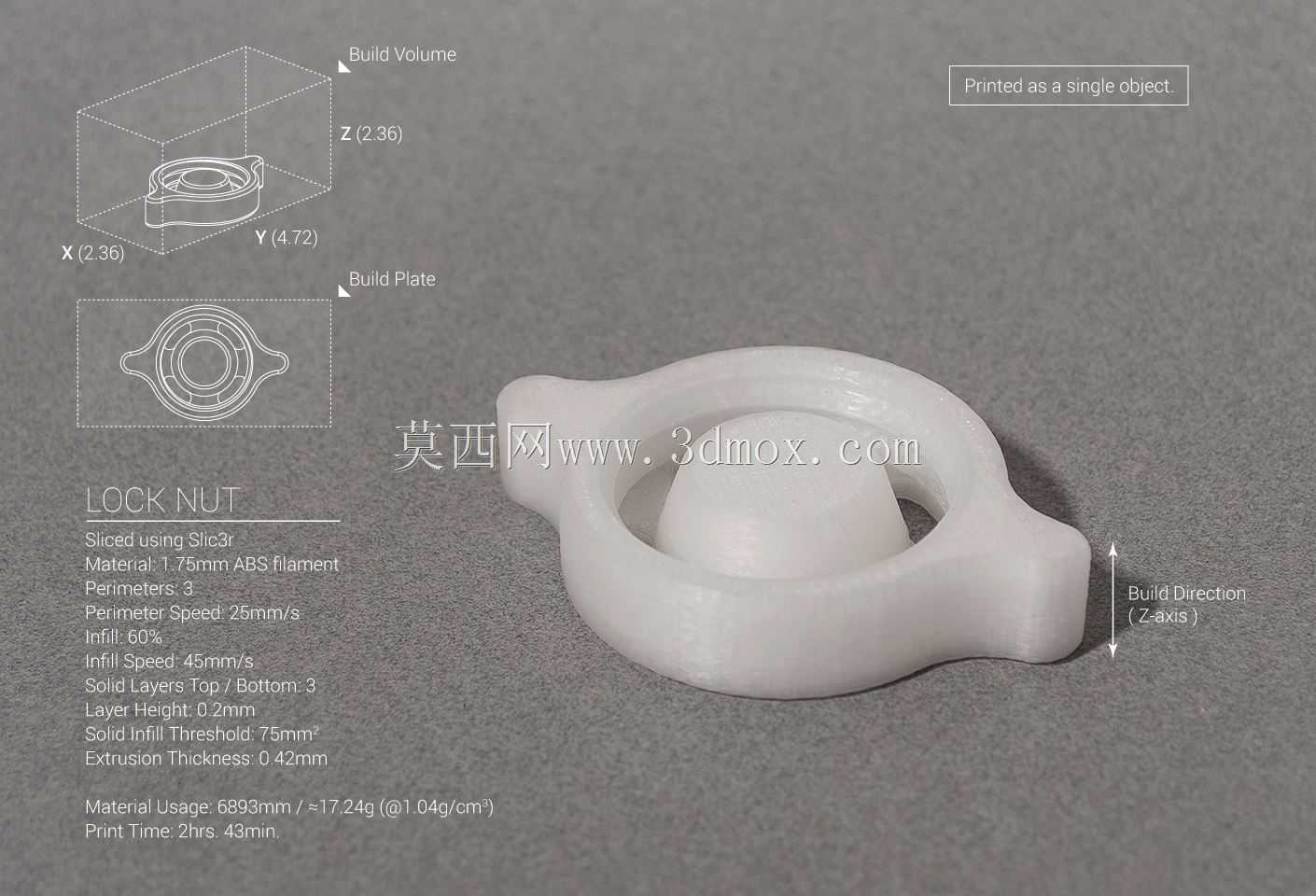

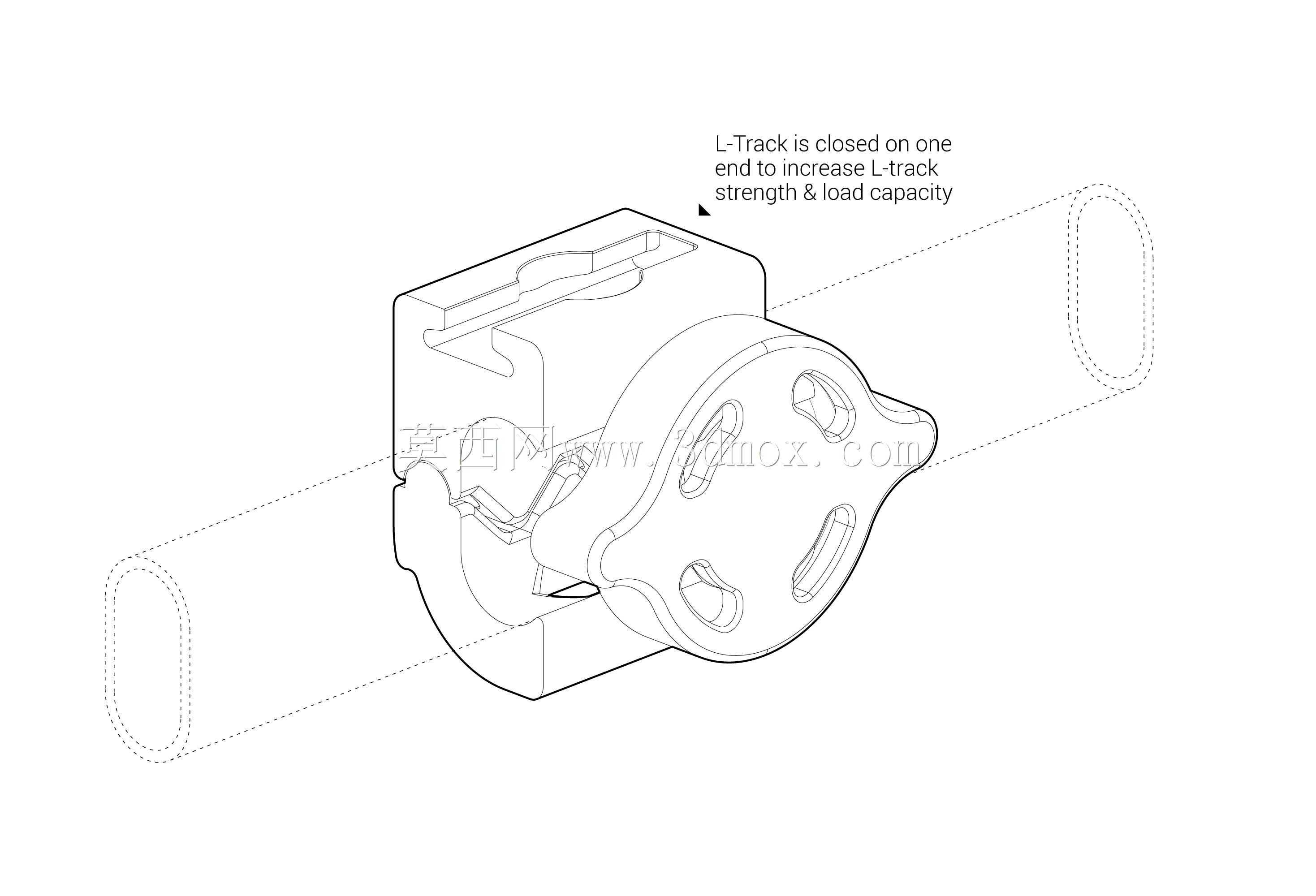

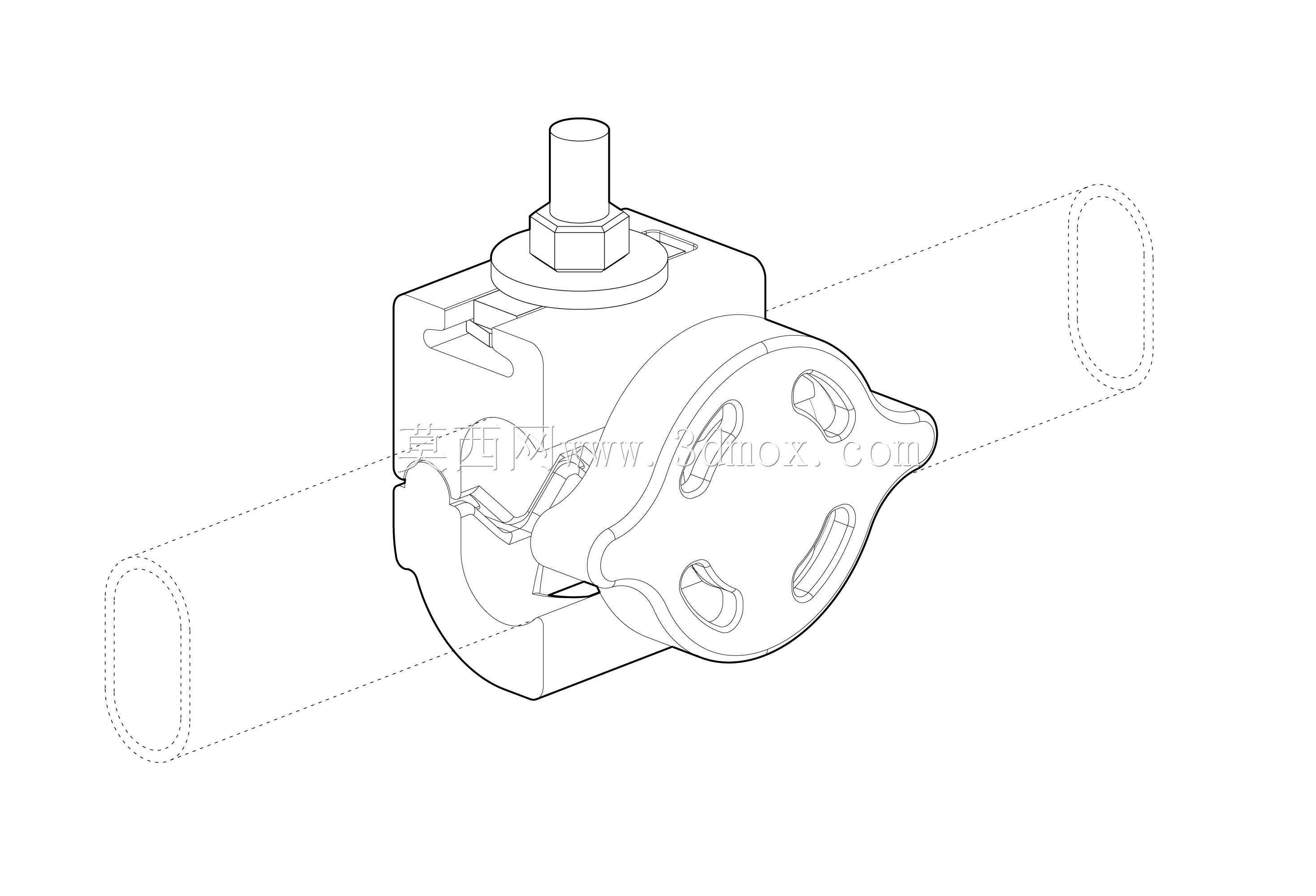

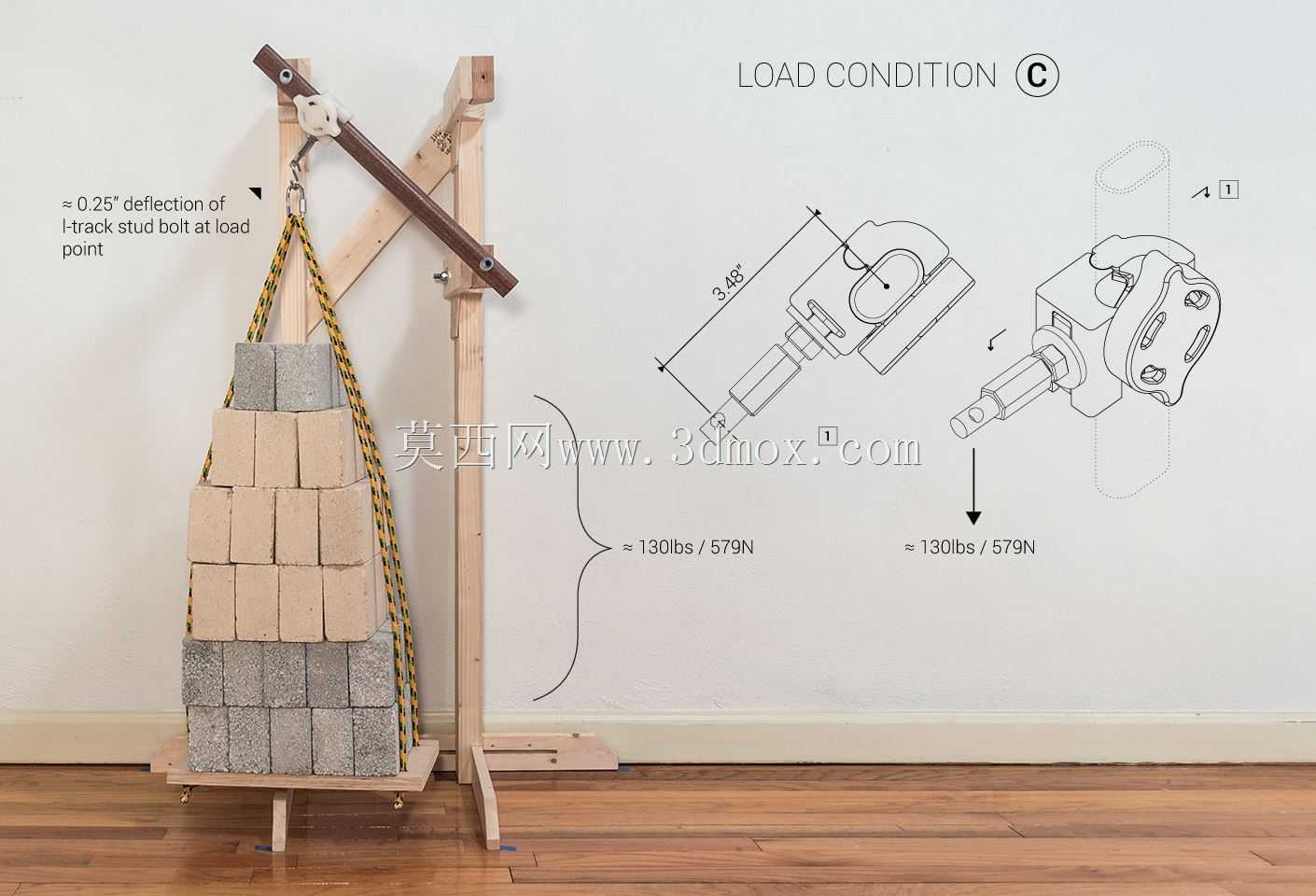

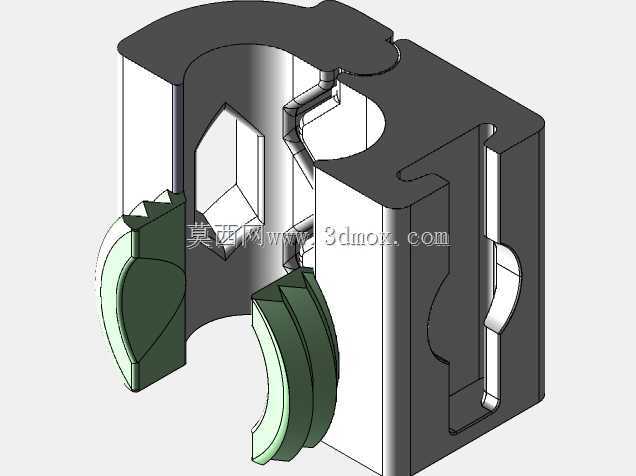

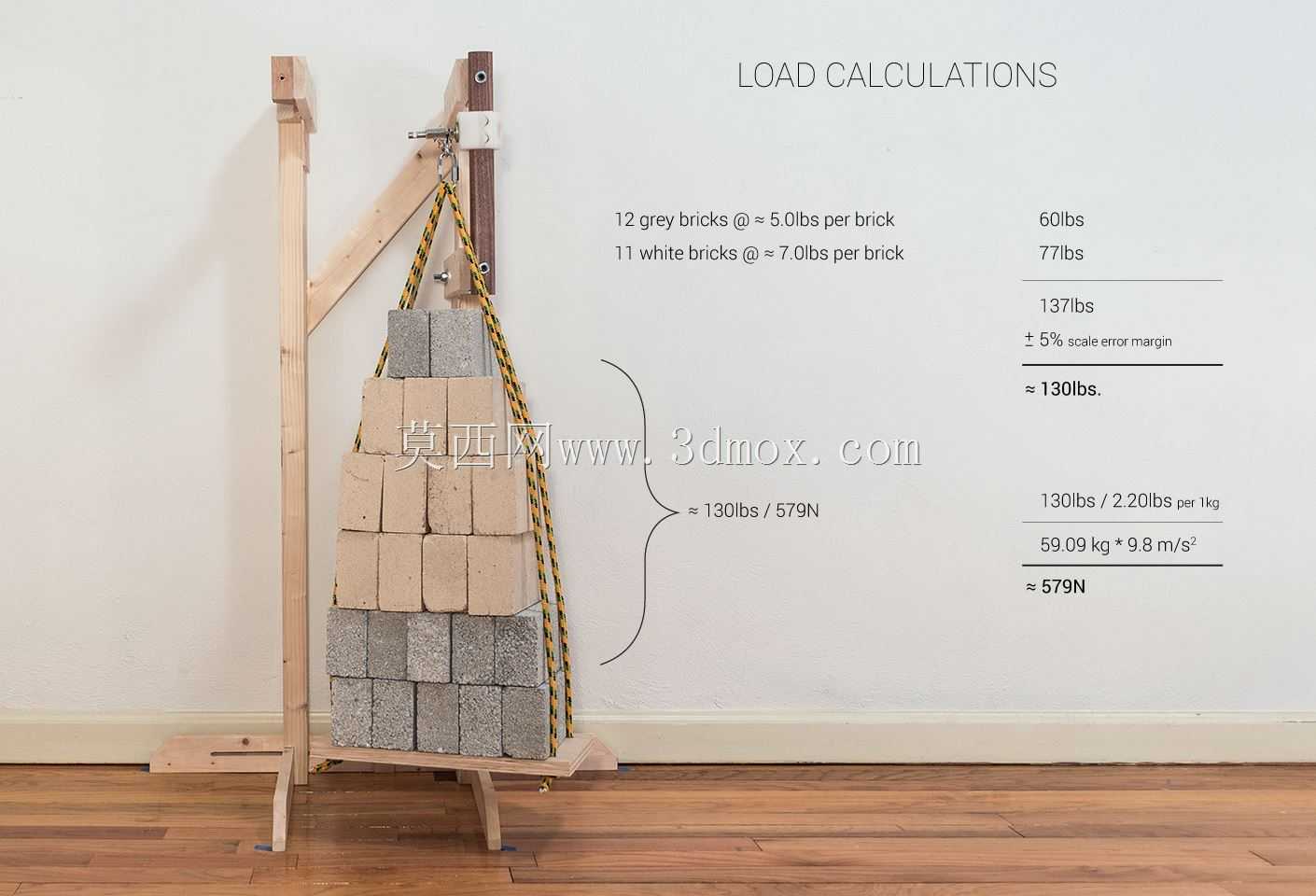

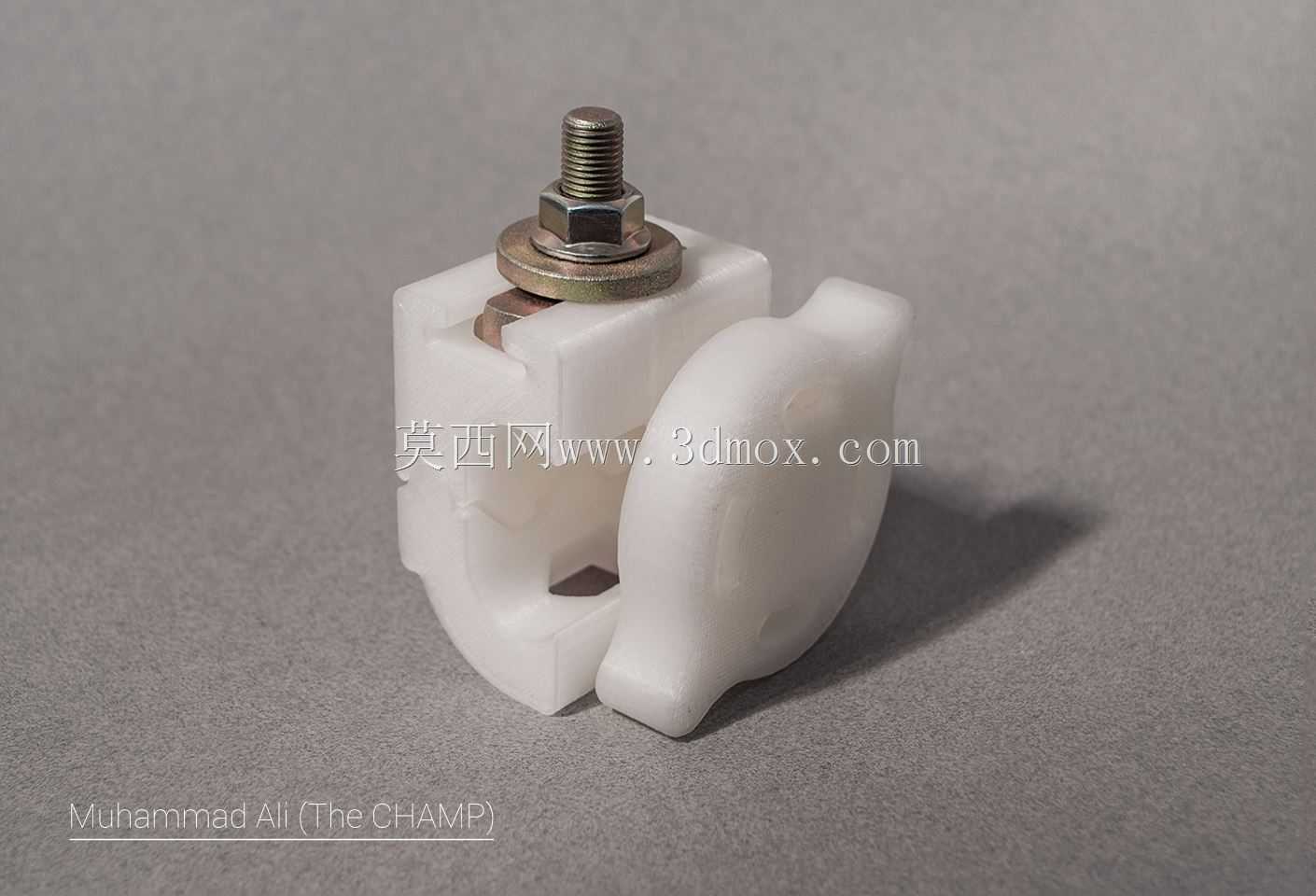

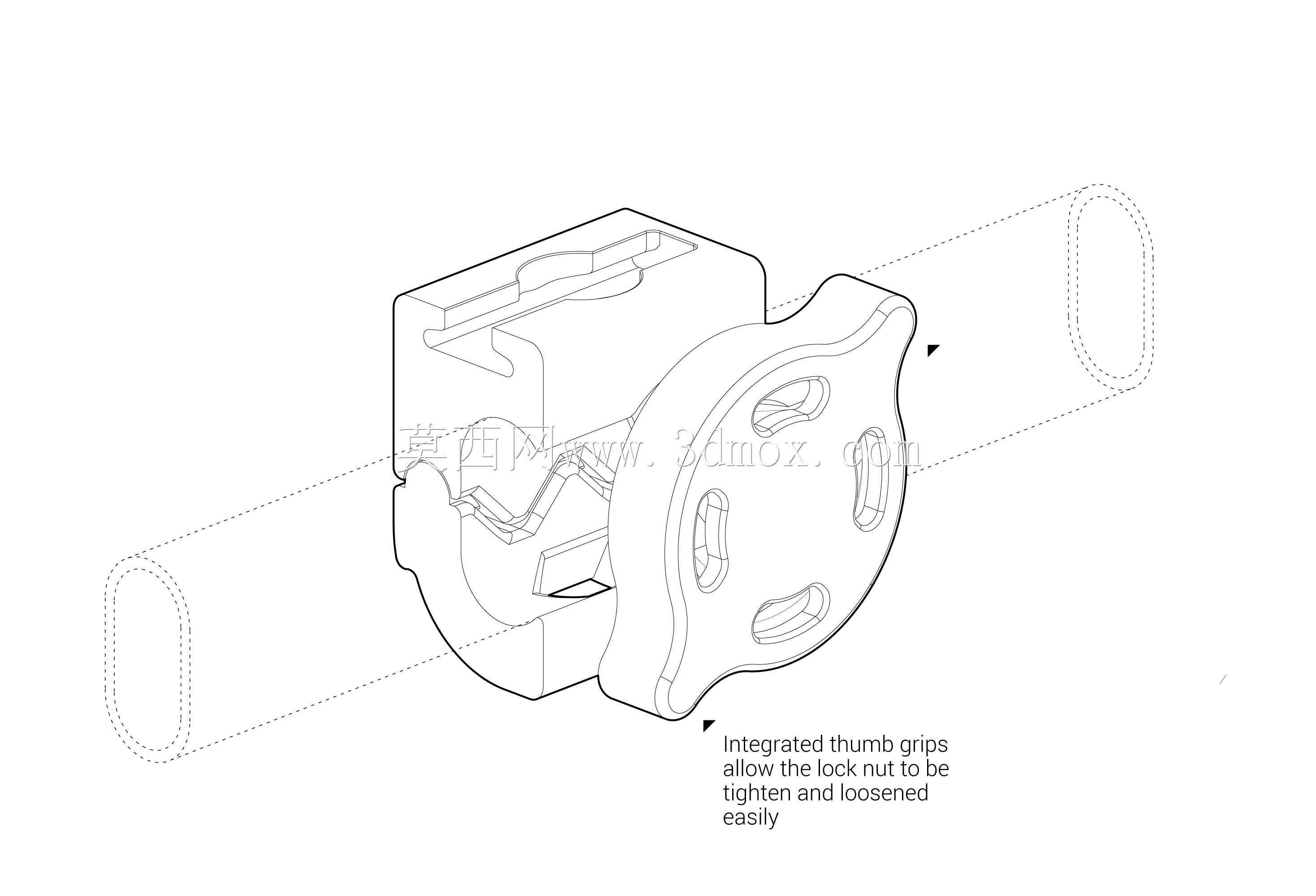

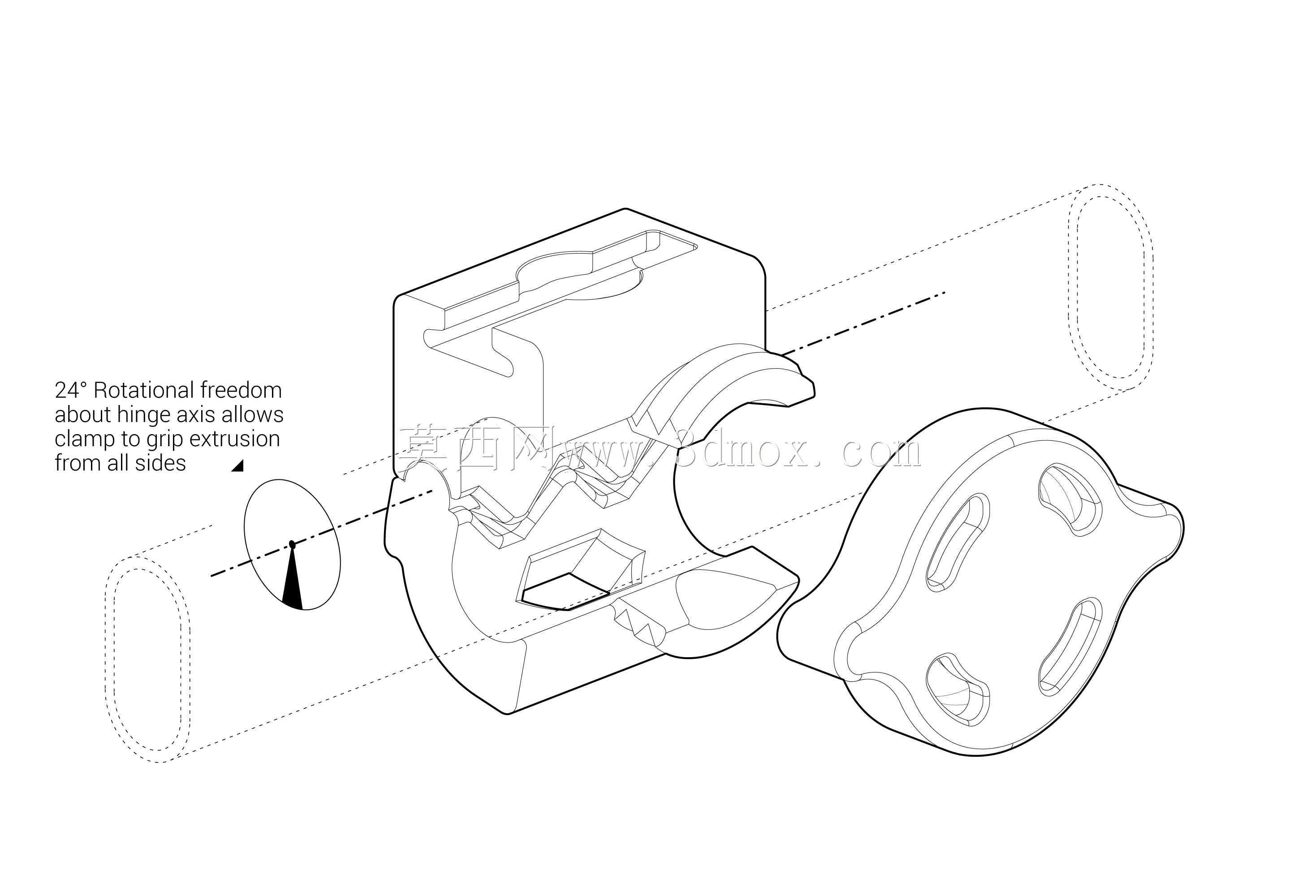

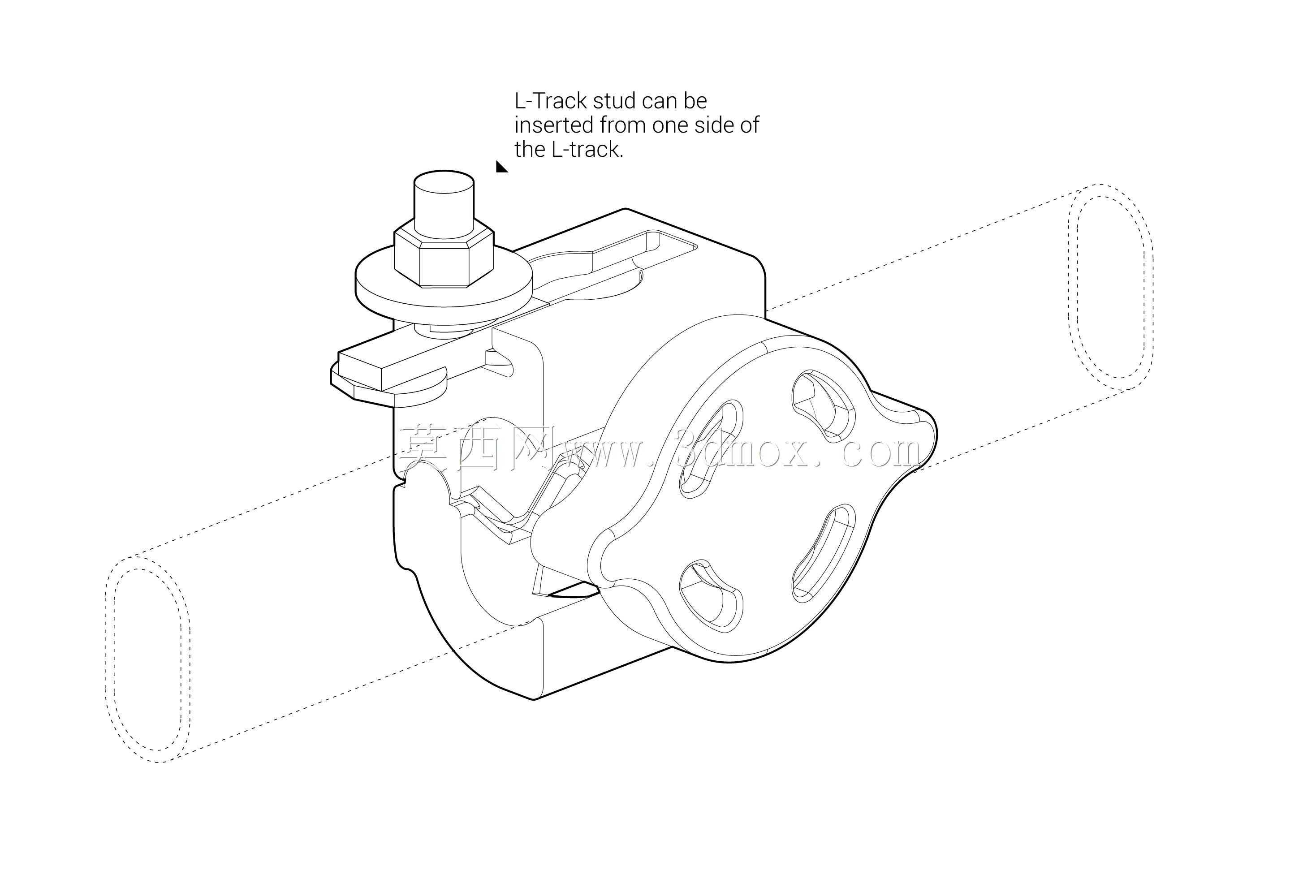

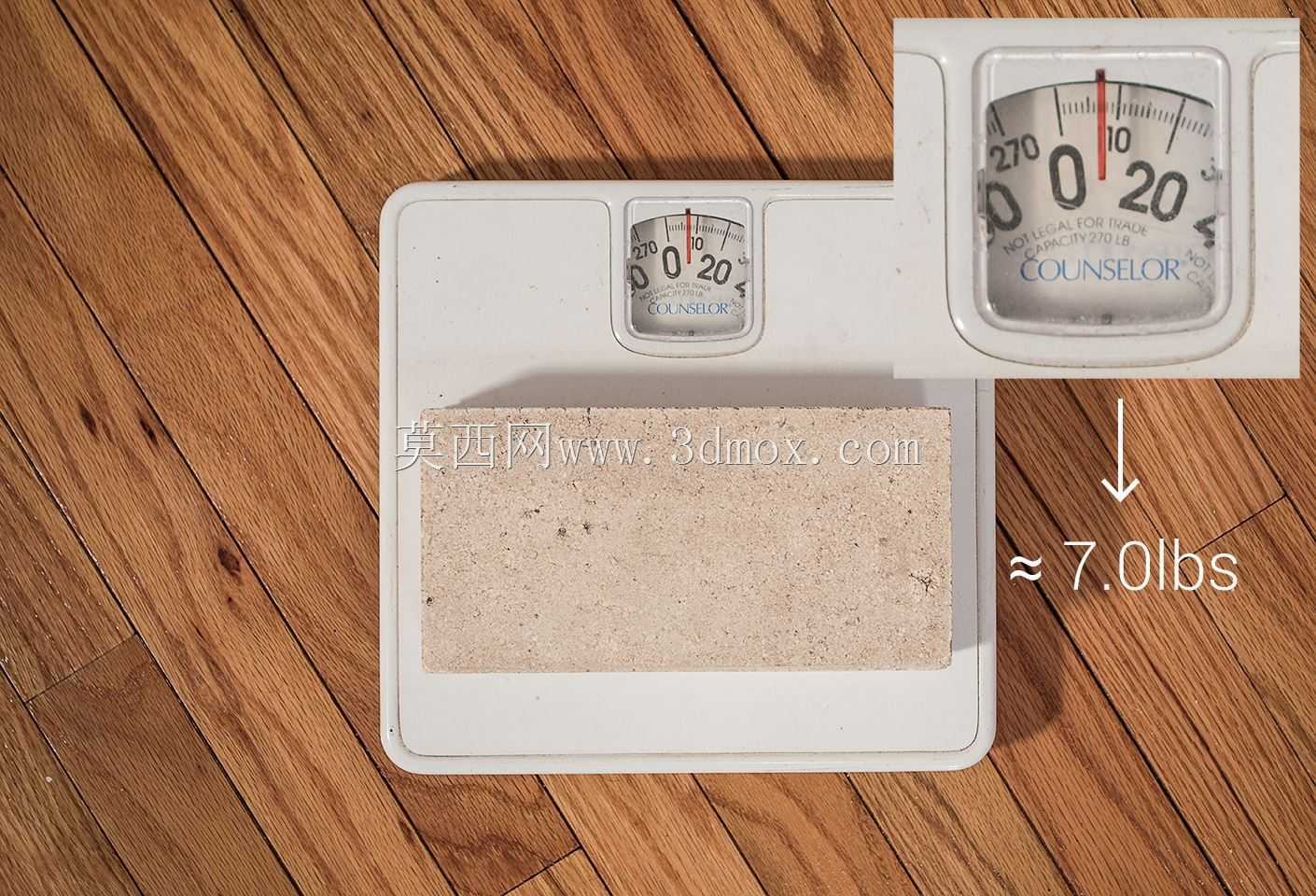

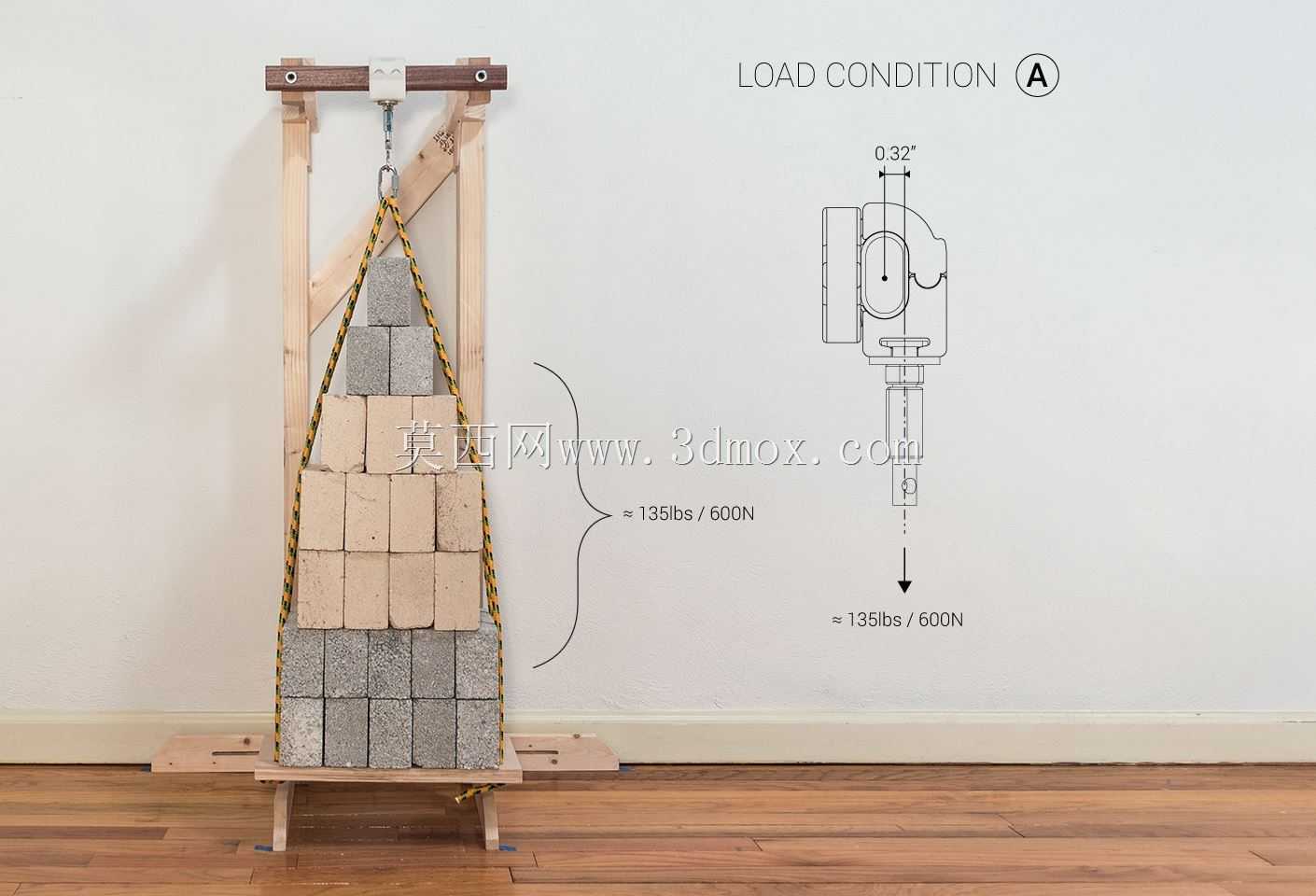

该夹持扶手结构主要面向小型工位辅助固定、临时工装夹持以及轻型作业支撑场景，可在装配台、维修工位、教学实验台等平面上快速部署，为操作人员提供稳定的侧向扶持点，同时也可作为轻型工件的侧向压紧固定单元使用。整套结构拆分为夹座主体与锁紧螺母两个独立打印或加工部件，这种拆分思路一方面降低了单件成型的内部支撑需求，尤其适合采用熔融沉积工艺制作时减少悬空结构，另一方面也让易磨损的螺纹配合段具备单独更换的可能，长期使用后不必整体报废。夹座与工作台边缘接触的位置设置了L形轨道接口，安装时可直接卡入台面预设的L形导轨或台边限位结构，配合锁紧螺母旋紧后，能够在水平方向限制夹体滑移，在竖直方向提供足够的预紧力，避免受力时出现翘起或偏转。从受力验证的布置来看，该结构在夹体外侧悬挂了多层标准砖块模拟实际工况载荷，砖块按灰、白两类区分单重，累计加载后总作用力接近五百八十牛，加载点覆盖夹体的侧向受力方向，这种测试方式能够直观检验夹座根部、螺母啮合区以及L形卡口三个关键受力截面的变形情况。在结构设计上，夹座主体采用了变截面过渡，靠近夹持卡口的位置壁厚明显加大，向扶手握持段逐步收窄，既保证了应力集中区域的结构强度，也控制了整体材料消耗。锁紧螺母外圈设计了防滑棱边，无需额外工具即可徒手完成锁紧与释放，在需要频繁拆装调整的工位上能够显著缩短辅助操作时间。安装边界方面，该夹座适配的台边厚度可通过螺母旋合行程覆盖一定范围，L形卡口的开口尺寸与常规台面包边厚度相匹配，扶手段向外延伸的长度控制在操作人员自然侧身即可握持的距离，不会过度占用工作台面的有效操作空间。实际选型时，若用于金属切削工位旁的辅助扶持，可适当提高填充比例或更换更高强度的加工材料；若仅用于教学演示或轻型装配，常规填充参数即可满足承载要求。整套结构没有复杂的装配关系，两个部件通过螺纹直接组合，维护时只需清理螺纹间的碎屑即可保证锁紧顺畅，卡口接触面建议保持平整，避免因垫入杂物导致局部应力集中而降低夹持可靠性。
