三螺杆泵用动力转子铣刀结构设计

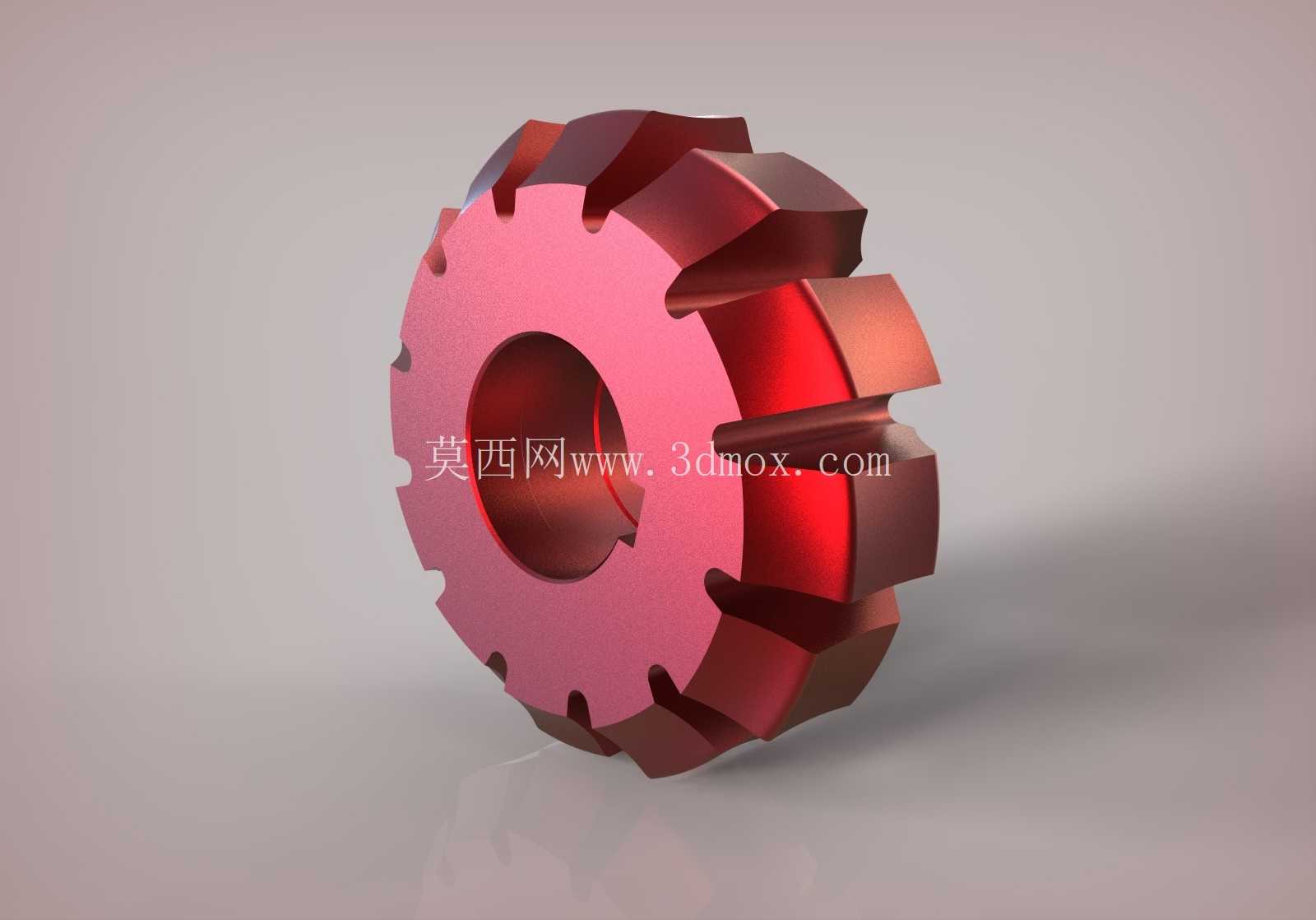

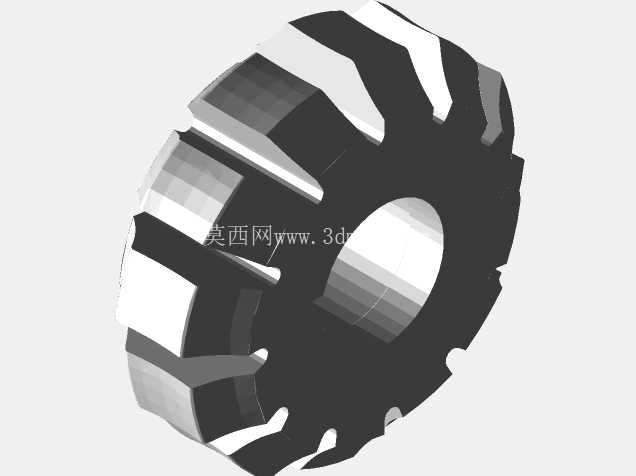

　　这款铣刀主要面向三螺杆泵核心部件——动力转子的型面加工场景，在螺杆泵制造产线的铣削工序中承担核心切削职能，区别于普通平面铣刀、键槽铣刀的通用加工属性，其齿形轮廓完全匹配三螺杆泵转子的螺旋槽型面参数，可在一次装夹走刀中完成转子螺旋槽的粗精加工成型，避免多次换刀带来的定位误差累积。从结构设计逻辑来看，刀体采用整体盘式结构布局，中心设置带键槽的安装通孔，安装时可通过平键与机床主轴端面的定位轴肩配合，传递切削扭矩的同时保证径向跳动公差控制在0.02mm以内，适配多数卧式铣床、专用螺杆铣削设备的主轴安装接口，安装孔的直径公差采用H7级精度，与主轴定位轴的间隙配合量控制在合理区间，既方便拆装换刀，又不会因间隙过大导致切削振纹。刀体周向均匀分布12个切削齿，每个刀齿的前角、后角参数经过针对性优化，针对螺杆转子常用的40Cr、38CrMoAl等调质钢材加工特性，前角设置为8°，兼顾切削刃锋利度与刀齿抗冲击强度，后角设置为12°，减少刀齿后刀面与已加工转子表面的摩擦，降低切削热累积导致的刀齿磨损。齿间的容屑槽采用大圆弧过渡设计，槽深足够容纳铣削螺旋槽时产生的带状切屑，避免切屑堵塞在容屑槽内刮伤已加工的转子型面，同时容屑槽的抛光处理可减少切屑粘附，提升排屑顺畅度。

　　在实际加工场景中，该铣刀可配合专用螺旋进给工装，按照三螺杆转子的螺旋升角参数调整机床进给角度，走刀过程中每个刀齿依次参与切削，切削力分布均匀，相比单齿成型刀具，加工效率可提升4倍以上，同时刀齿的磨损量分布更均匀，单次刃磨后的加工寿命可达到加工80件以上转子的水平。刀体的端面设置有多个减重孔，在保证刀体整体刚性的前提下降低刀体自重，减少主轴高速旋转时的动平衡偏差，适配最高1200r/min的切削转速，动平衡等级达到G2.5级，避免高速切削时的振动影响转子型面的表面粗糙度，加工后的转子螺旋槽表面粗糙度可稳定达到Ra1.6，无需后续额外的磨削工序即可满足三螺杆泵的装配密封要求。

　　从安装边界来看，刀体的外径为125mm，总厚度为32mm，安装孔直径为32mm，刀齿的径向跳动公差不超过0.01mm，端面跳动公差不超过0.015mm，安装时需保证刀体端面与主轴定位端面的贴合度达到90%以上，避免夹紧后刀体出现偏斜导致加工出的转子型面轮廓度超差。在刀具的选材设计上，刀体整体采用硬质合金材质，切削刃部分经过涂层处理，可降低切削时的摩擦系数，在加工调质硬度280-320HB的转子材料时，可有效减少积屑瘤的产生，保证型面加工精度的一致性。

　　不同于普通盘铣刀的等齿距设计，该铣刀采用了微不等齿距布局，相邻刀齿的夹角存在微小差值，可有效打破切削过程中的共振频率，避免在专用螺杆铣床上加工时出现切削颤振，尤其在长行程螺旋进给加工时，可大幅降低振纹出现的概率，提升转子型面的加工质量。在实际生产应用中，该铣刀除了适配三螺杆泵动力转子的加工，也可通过调整走刀参数，完成同类型螺旋槽零件的铣削加工，比如小型螺杆压缩机的转子粗加工、输送螺杆的型面预加工等场景，具备一定的工序适配性。设计过程中重点考虑了刀具的重磨便利性，刀齿的后刀面预留了足够的重磨余量，每次重磨仅需修磨刀齿后刀面即可，不会改变刀齿的成型轮廓，重磨后刀具的切削性能可恢复至新刀的95%以上，降低了生产过程中的刀具耗材成本。刀体中心的键槽采用标准A型平键槽设计，键槽宽度为10mm，深度为3.3mm，完全符合通用机床刀具的安装标准，无需定制专用的安装连接件，可直接在现有配备标准主轴接口的铣床上装夹使用，降低了设备适配改造成本。
