非对称GT2四十齿圆锥面皮带轮结构

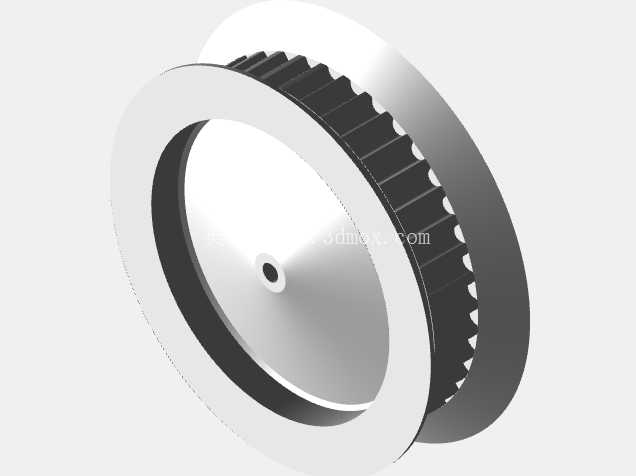

在桌面级3D打印机、小型自动化送料机构、桌面实验传动台这类对传动精度、安装空间有严格限制的轻载传动场景里，同步带轮的结构合理性直接决定了传动系统的张紧稳定性、回程误差控制能力以及长期运行的皮带磨损速率。这款非对称结构的GT2同步带轮，针对常规对称带轮在单侧限位安装场景下的结构冗余问题做了定向优化，适配3mm齿距的GT2同步带，齿数为40，带轮单侧设置圆锥面挡边，另一侧采用开放式结构，专门适配轴承保持架朝上的安装布局，可直接匹配694zz微型深沟球轴承完成轴系装配。

从实际使用场景来看，很多小型传动机构的安装空间是单侧受限的：比如小型送丝机构的安装板一侧要布置驱动电机、编码器等元件，留给带轮挡边的轴向空间非常有限，如果采用常规双侧挡边的对称带轮，要么会出现挡边和周边元件干涉的问题，要么需要额外增加轴段长度来避让，直接抬升整个机构的轴向尺寸。这款带轮的非对称设计，把单侧挡边做成圆锥面结构，既可以在皮带运行过程中起到导向防跑偏的作用，圆锥面的过渡结构又能避免直角挡边对皮带侧边的硬切割磨损，开放式的另一侧则可以直接贴紧安装板或者轴承端面，不需要额外预留挡边的避让空间，轴向安装尺寸比同规格对称带轮压缩近三分之一，非常适合空间紧凑的轻载传动场景。

设计层面上，这款带轮的齿形完全遵循GT2同步带的啮合标准，齿槽的圆弧过渡、齿顶的间隙预留都按照轻载传动的啮合要求做了匹配，保证皮带齿和轮齿啮合过程中没有卡滞、滑齿的问题，40齿的规格对应的分度圆直径适配6mm宽度的GT2同步带，传动比匹配灵活，既可以作为主动轮搭配小型步进电机输出轴使用，也可以作为从动轮布置在张紧机构末端。带轮中心的安装孔直接适配694zz轴承的外圈配合尺寸，装配时不需要额外加工轴套，轴承压入后可以通过中心孔的台阶实现轴向定位，轴承保持架朝上的安装方向，刚好可以让轴承的防尘盖朝向外侧，避免传动过程中掉落的粉尘、碎屑进入轴承滚道，延长轴承的维护周期。

从安装边界来看，这款带轮的圆锥面挡边最大外径略大于带轮齿顶圆直径，圆锥面的倾斜角度经过反复验证，既不会因为角度过小导致皮带容易滑出轮槽，也不会因为角度过大增加不必要的轴向尺寸；带轮的轮毂部分做了轻量化的凹腔设计，在保证轮体结构强度、满足传动扭矩要求的前提下，尽可能降低带轮自身的转动惯量，对于小型步进电机驱动的场景来说，更低的转动惯量意味着更快的动态响应速度，启停过程中的过冲量更小，传动定位精度更高。在实际装配过程中，需要注意带轮的安装方向，圆锥挡边需要朝向皮带易跑偏的一侧，开放式侧贴紧安装基准面，皮带安装后张紧度调整到用手指按压皮带中段有1-2mm的变形量即可，过紧会加剧轴承和皮带齿的磨损，过松则容易出现传动丢步的问题。

和常规对称带轮相比，这款非对称结构的带轮还有一个很实用的优势：在需要快速更换皮带的维护场景里，不需要完全拆卸轴端的固定件，只需要把皮带从开放式的一侧滑入轮槽即可，大幅降低小型设备的维护拆装难度，尤其是在多轮组的传动布局里，这种单侧开放的结构可以省去很多拆装步骤。另外圆锥面挡边的表面做了光滑过渡处理，没有尖锐的棱角，即使皮带在运行过程中出现轻微的轴向窜动，接触到圆锥面时也会被平滑导回轮槽中间，不会像直角挡边那样瞬间刮伤皮带侧边，有效延长同步带的使用寿命。在小型实验设备、教学演示传动台这类需要频繁调整传动布局的场景里，这种结构的带轮适配性更强，不需要针对每个安装位置定制特殊的挡边结构，单款带轮就可以适配多种单侧受限的安装工况。
