游戏道具钩索发射器结构造型设计

这款手持钩索发射装置的结构设计，最初的应用场景锚定在游戏IP衍生实体道具制作、主题乐园互动体验装置配套构件两个核心方向，同时也可作为影视特效拍摄用的轻量化手持道具原型，适配cosplay道具定制、线下沉浸式娱乐场景的实体交互需求。从实际用途来看，该装置的核心功能是模拟钩索发射的握持与视觉展示效果，实体化版本可内置伸缩牵引结构实现短距离钩索收放动作，满足互动场景下的操作反馈需求，区别于纯静态展示道具，在结构预留上充分考虑了后续功能拓展的安装空间。

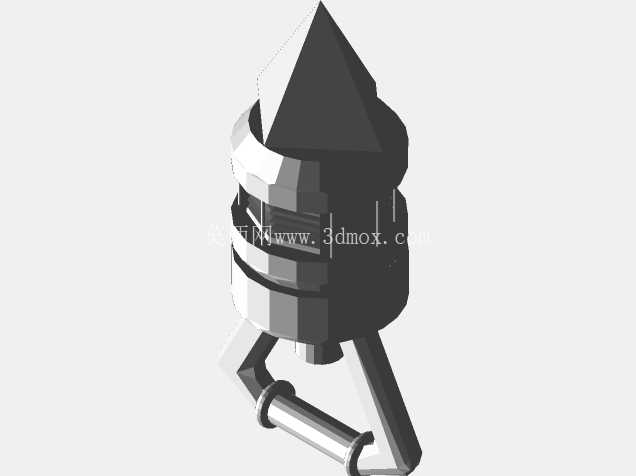

设计思路上，整体采用分段式模块化结构拆分，将整个装置划分为握持手柄、主体仓体、发射端头三个独立可拆分模块，每个模块之间采用止口定位加卡扣连接的方式，既满足3D打印或者铸造开模的工艺可行性，也方便后续内部功能组件的装配与维护。握持部分采用D型弯柄结构，手柄外侧包裹类木质纹理的握持套，握持套两端设置限位凸缘，防止使用过程中手部滑脱，弯柄的弯折角度经过反复调整，适配成年人手掌自然握持的姿态，握持区域的截面直径控制在32mm，符合手持工具的人机工程学尺寸要求，长时间握持不会产生明显的压痕与疲劳感。

主体仓体作为整个装置的核心承载部分，采用阶梯式圆柱结构设计，外径从靠近手柄端的68mm逐步过渡到靠近发射端的52mm，仓体外壁设置多道环形加强筋，既提升了壳体的结构强度，避免薄壁结构受外力挤压产生变形，也在视觉上形成了分层的机械质感。仓体中段预留了宽度18mm的环形开槽，开槽内部可安装钩索收纳轮组、弹簧复位结构或者发光组件，开槽两侧的壁厚控制在4mm，保证足够的支撑强度，同时在仓体与手柄连接的位置设置了三角形加强筋，分散握持时产生的弯矩，避免连接位置出现应力断裂。

发射端头采用四棱锥形结构设计，锥角设置为38度，锥底直径与主体仓体发射端外径一致，采用平滑过渡的连接方式，锥尖位置做了R2的圆角处理，避免尖锐边角造成划伤，满足实体道具的安全使用要求。整个装置的总长度控制在210mm，最大宽度为125mm（包含手柄弯柄的外伸尺寸），最大高度为90mm，整体尺寸控制在成年人单手握持的舒适范围内，安装边界上，所有外部突出结构的圆角均不小于R1.5，没有突兀的外伸卡扣或者尖锐结构，方便后续进行表面喷涂、包覆等后处理工序。

从工艺适配角度来看，整个模型的拔模斜度统一设置为1.5度，所有内部筋板的厚度均不小于2mm，相邻壁厚的差值控制在30%以内，避免铸造或者3D打印过程中出现缩痕、翘曲等缺陷。连接位置的卡扣配合间隙预留0.2mm，既保证装配时的顺畅度，也不会出现装配后松动晃荡的问题。在功能拓展预留上，主体仓体内部预留了直径40mm、长度80mm的圆柱形空腔，可容纳小型电池、控制电路板、微型牵引电机等组件，不需要对外部壳体进行二次打磨修改就能完成功能件的加装，发射端头的中心位置预留了直径8mm的通孔，可作为钩索的伸出通道，通孔边缘做了倒角处理，避免钩索收放过程中出现磨损卡滞。

细节设计上，手柄与主体仓体的连接位置采用圆弧过渡，没有直角接缝，提升整体握持的贴合度，握持套的表面设置了细微的环形防滑纹理，纹理深度控制在0.3mm，既提升握持摩擦力，也不会因为纹理过深积灰难以清理。仓体外壁的加强筋高度为3mm，厚度2mm，与仓体外壁采用R1的圆角过渡，避免应力集中。整个装置的重心控制在靠近手柄握持区域的中心位置，装配完成后不会出现头重脚轻的问题，单手握持时的重量平衡感良好，适合长时间手持展示或者互动操作。
