板料弯曲成型用立式冲压铸造模具结构

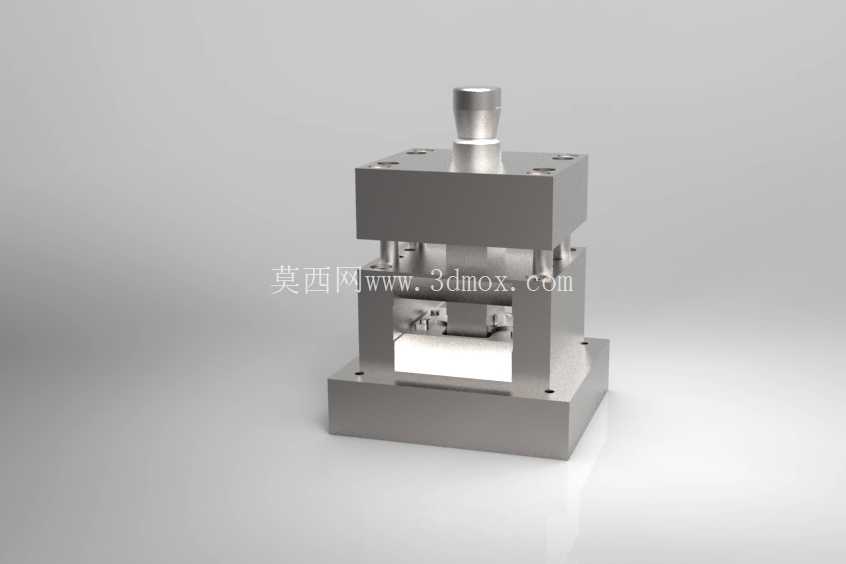

　　这套弯曲成型工装主要面向金属板料的冷弯冲压工序，在五金零部件加工、家电钣金件生产、小型结构件预制环节都有广泛适配空间，日常生产中可完成薄钢板、铝合金板的90度及特定角度弯折作业，替代多道次人工折弯的低效工序，保证批量加工时的弯折角度一致性。从结构布局来看，整套模架采用上下对开的立式导柱导向结构，上模座通过模柄与压机滑块连接固定，下模座通过压板螺栓固定在压机工作台面，四根导柱分布在模架四角，合模过程中导套沿导柱滑动，全程约束上下模的相对位移，避免合模偏移导致的弯折件尺寸超差、模具啃伤问题。

　　上模部分集成了弯曲凸模与压料组件，下行过程中压料板先接触待加工板料，提供恒定的预压力将板料压紧在下模型腔表面，防止弯折过程中板料出现窜动、起皱，随后凸模继续下行，带动板料沿下模的折弯圆角完成塑性变形，到达下死点时保压1-2秒即可完成成型，开模后上模随滑块回程，下模内的顶料装置将成型后的工件顶出型腔，方便操作人员取件。设计过程中重点考量了成型力的传递路径，上模座、下模座均采用加厚钢板加工，承受压机冲压载荷时不会出现明显形变，凸模与凹模的工作刃口预留了合理的折弯圆角，避免板料弯折过程中出现应力集中导致的开裂问题，同时根据常用加工板厚预留了合理的凸凹模间隙，间隙值控制在板厚的1.05-1.1倍区间，既保证弯折后工件的表面质量，也避免间隙过小导致的板料拉伤、模具磨损加剧问题。

　　安装边界方面，模柄直径适配常规中小型机械压机、液压机的滑块安装孔，下模座的安装槽孔间距符合通用压机工作台的T型槽分布标准，无需额外加工转接板即可完成装夹，模架闭合高度、开模行程均匹配10吨-60吨级中小型压机的参数范围，适配多数中小五金加工车间的现有设备条件，无需额外采购专用压机即可投入生产。日常使用中，导柱导套配合面需定期加注润滑脂，减少滑动磨损，凸凹模工作表面根据加工板材类型选择合适的表面处理工艺，加工碳钢板时可做淬火处理提升表面硬度，加工铝合金、不锈钢板时可做镀硬铬处理，减少粘模风险。

　　整套结构没有冗余的复杂组件，拆装维护便捷，凸模、凹模作为易损件均采用独立的螺栓固定结构，磨损后可单独拆卸更换，无需更换整套模架，有效降低长期生产的维护成本。针对不同宽度的弯折工件，可通过调整下模定位块的位置适配不同尺寸的板料定位，无需重新制作整套模具，具备一定的柔性生产能力，小批量多品种的弯折件生产场景下也能快速切换生产。成型过程中压料力可通过调整上模内弹性元件的预压量进行适配，加工薄料时适当降低压料力避免板料被压痕，加工厚料时增大压料力保证板料不会窜动，确保弯折角度精度。
