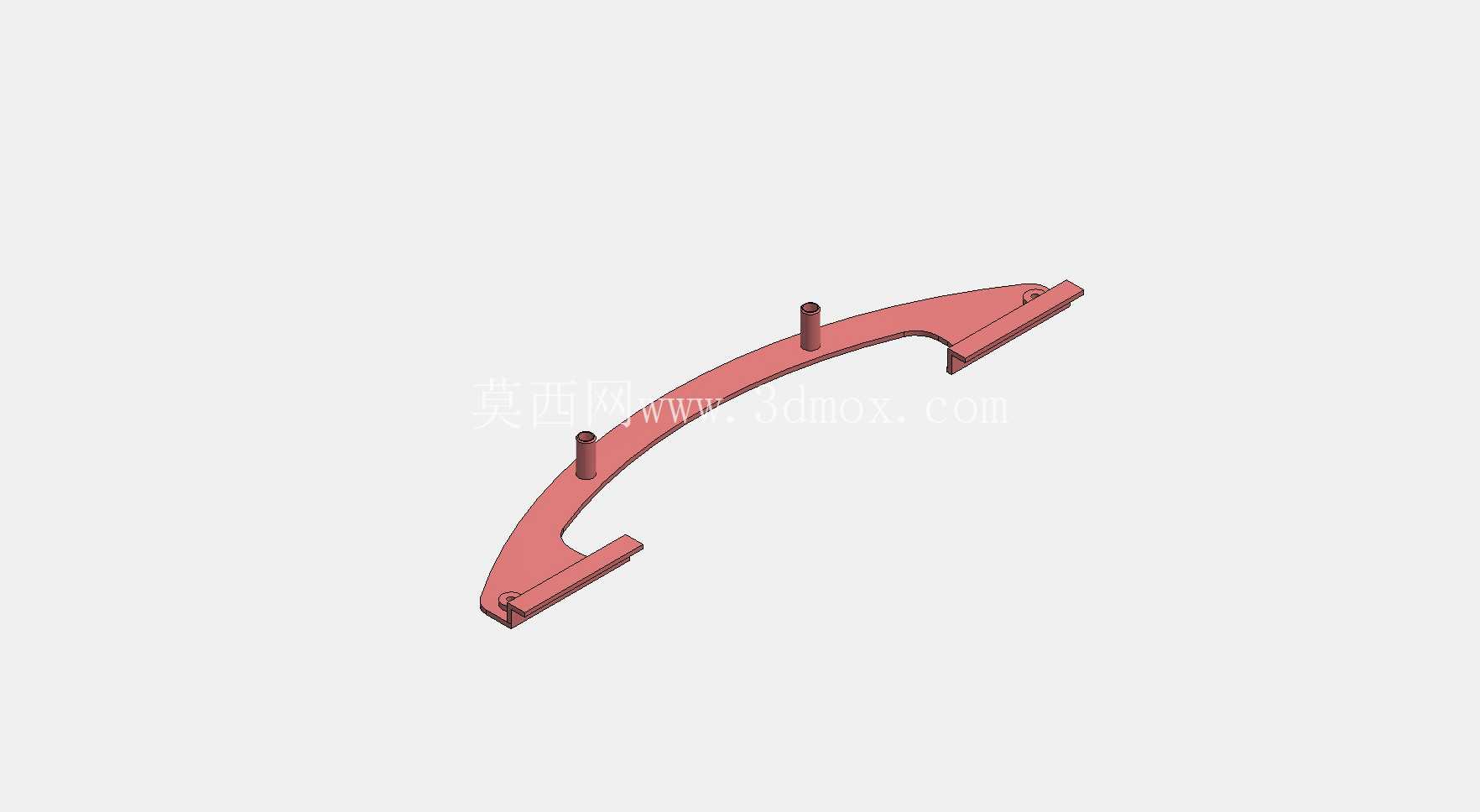

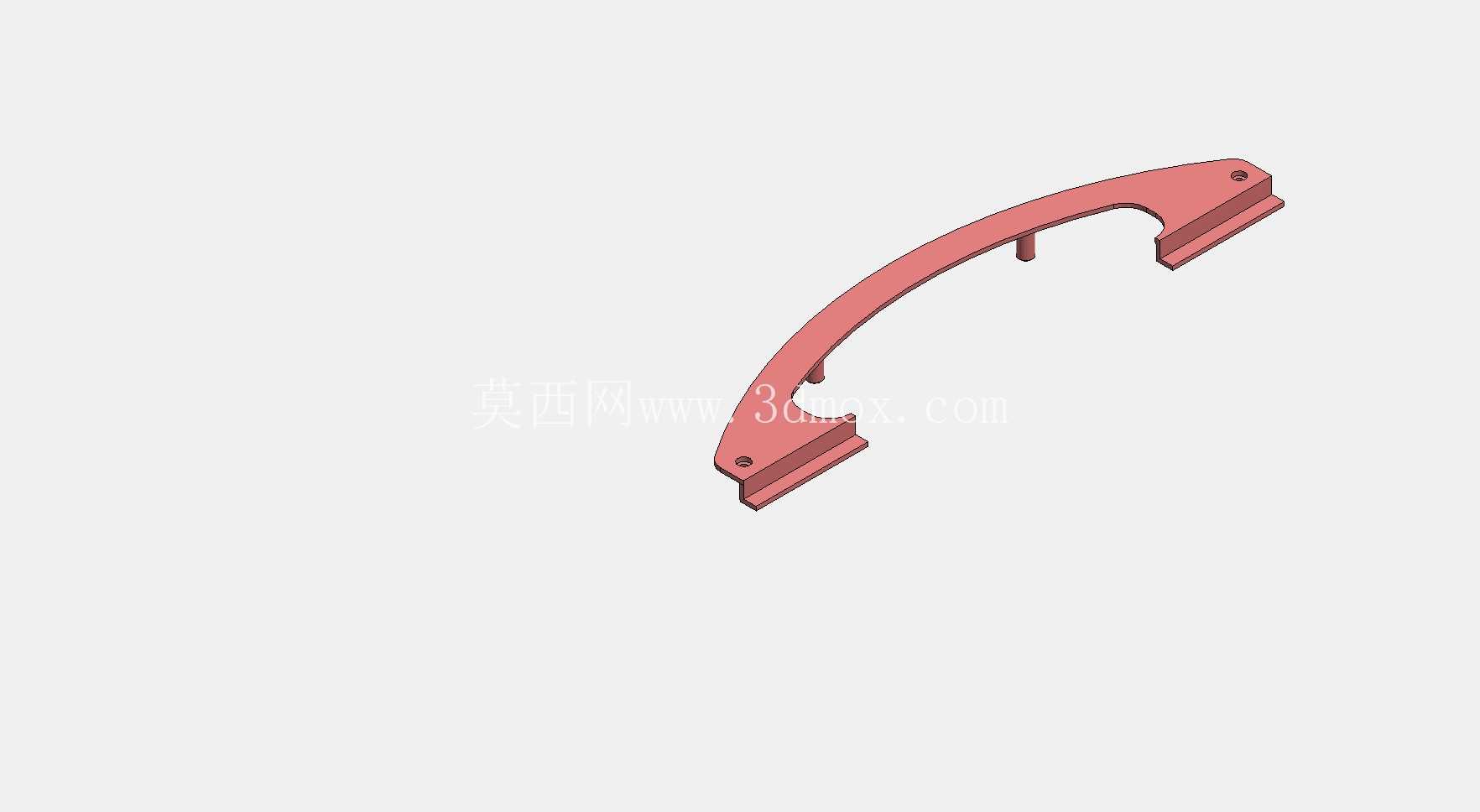

弧形塑料拉手结构与注塑成型方案设计

这类弧形塑料拉手在日常工业场景中覆盖范围极广，小到便携工具箱、检测仪器外箱，大到工业机柜侧门、小型设备防护舱盖，都能见到同结构产品的应用。区别于金属弯折拉手，塑料材质的弧形把手在握持时不会出现低温冰手、边缘划手的问题，同时自身重量更轻，安装在薄板类舱门上不会额外增加过多负载，长期使用也不会出现锈蚀掉漆的问题，适配多数有防潮、防腐蚀要求的作业环境。

从实际使用的功能逻辑出发，这款拉手的弧形轮廓完全贴合人手握持的自然弧度，成年人四指弯曲后能完全贴合把手内侧曲面，施力提拉或者开合舱门时，受力能均匀分散在整个掌面，不会出现局部硌手的问题。两端的安装座做了加厚处理，和弧形握持段做了平滑的圆弧过渡，没有尖锐的棱角，既避免了应力集中导致的安装座根部断裂，也能防止安装和使用过程中划伤操作人员。安装座上预留的沉头安装孔，能让固定螺丝完全沉入座体内部，不会突出表面勾挂衣物或者线缆，安装后整体外观平整，没有突出的结构件。

设计过程中首先要确认安装边界的适配性，两端安装座的中心距需要匹配常见的箱门、舱盖预留安装孔位，不需要额外在设备面板上重新打孔就能直接替换原有金属拉手，降低改装和替换的成本。安装座的底面做了微幅的内凹处理，和面板接触时能避开面板表面的轻微凸起或者焊缝，保证安装后拉手不会出现翘边、晃动的问题，固定螺丝拧紧后整个座体能完全贴紧安装面，长期提拉不会出现松动。弧形握持段的截面做了椭圆化处理，相比圆形截面更贴合指腹的接触弧度，握持时的摩擦力更大，手上沾有少量油污或者汗液时也不会出现打滑的问题。

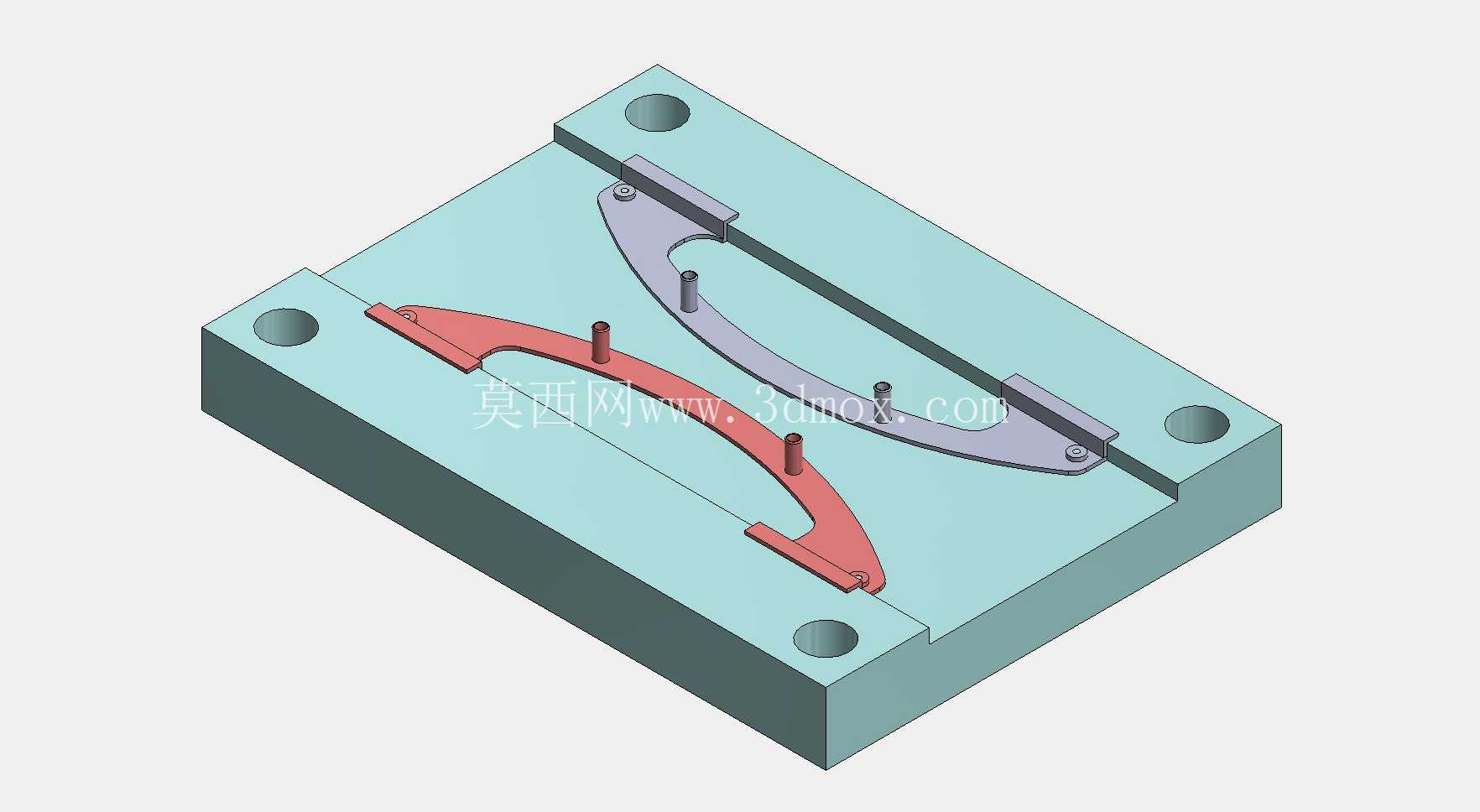

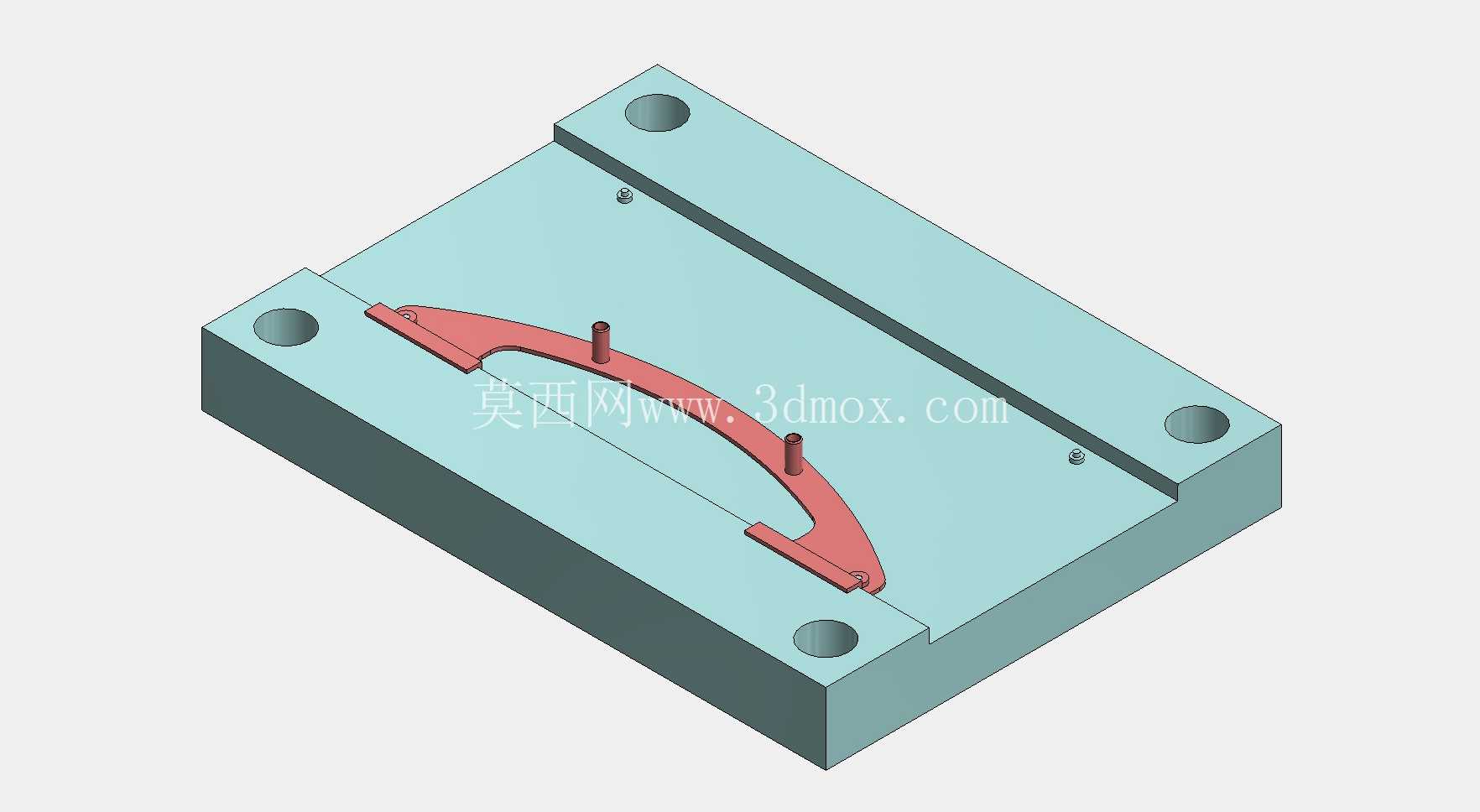

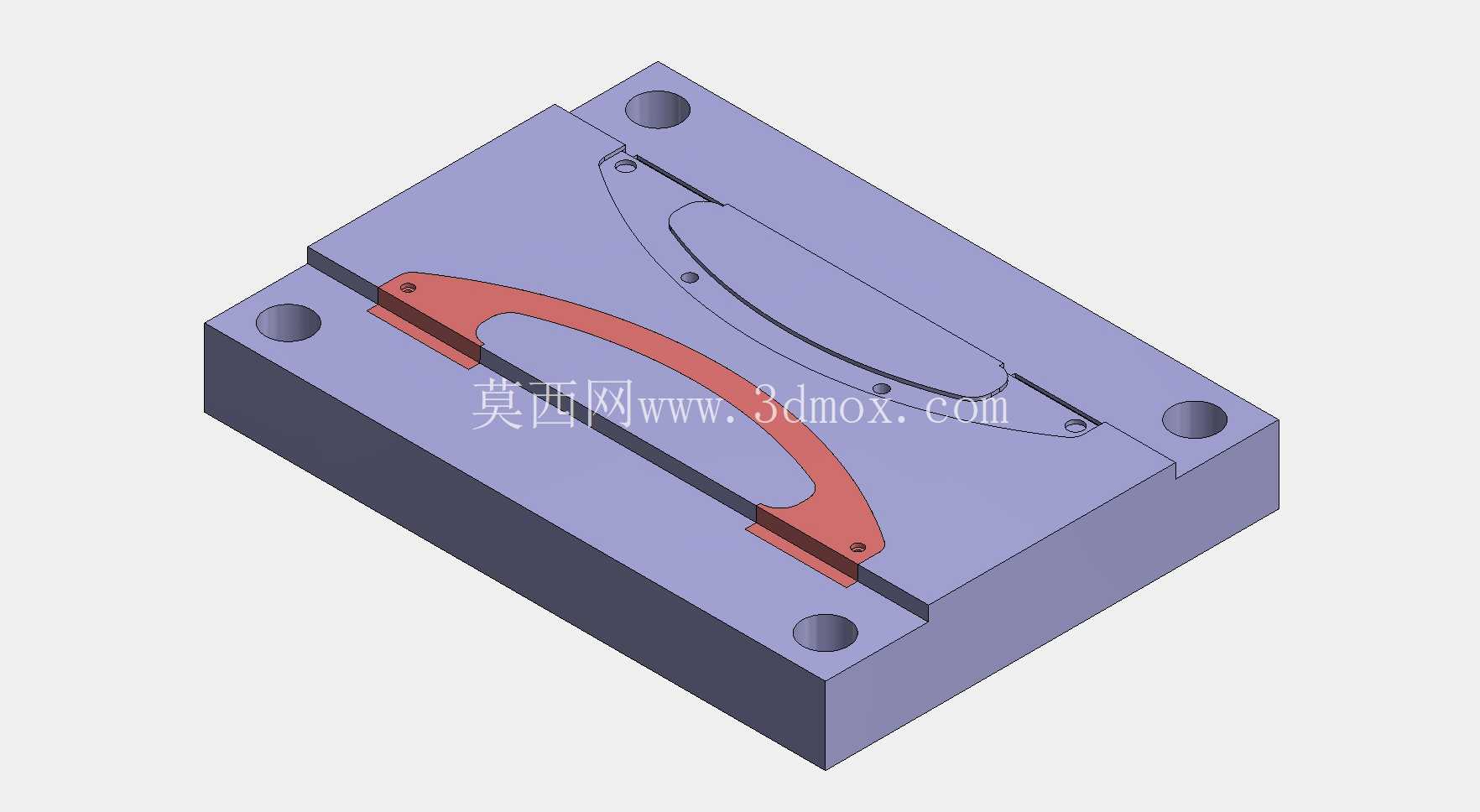

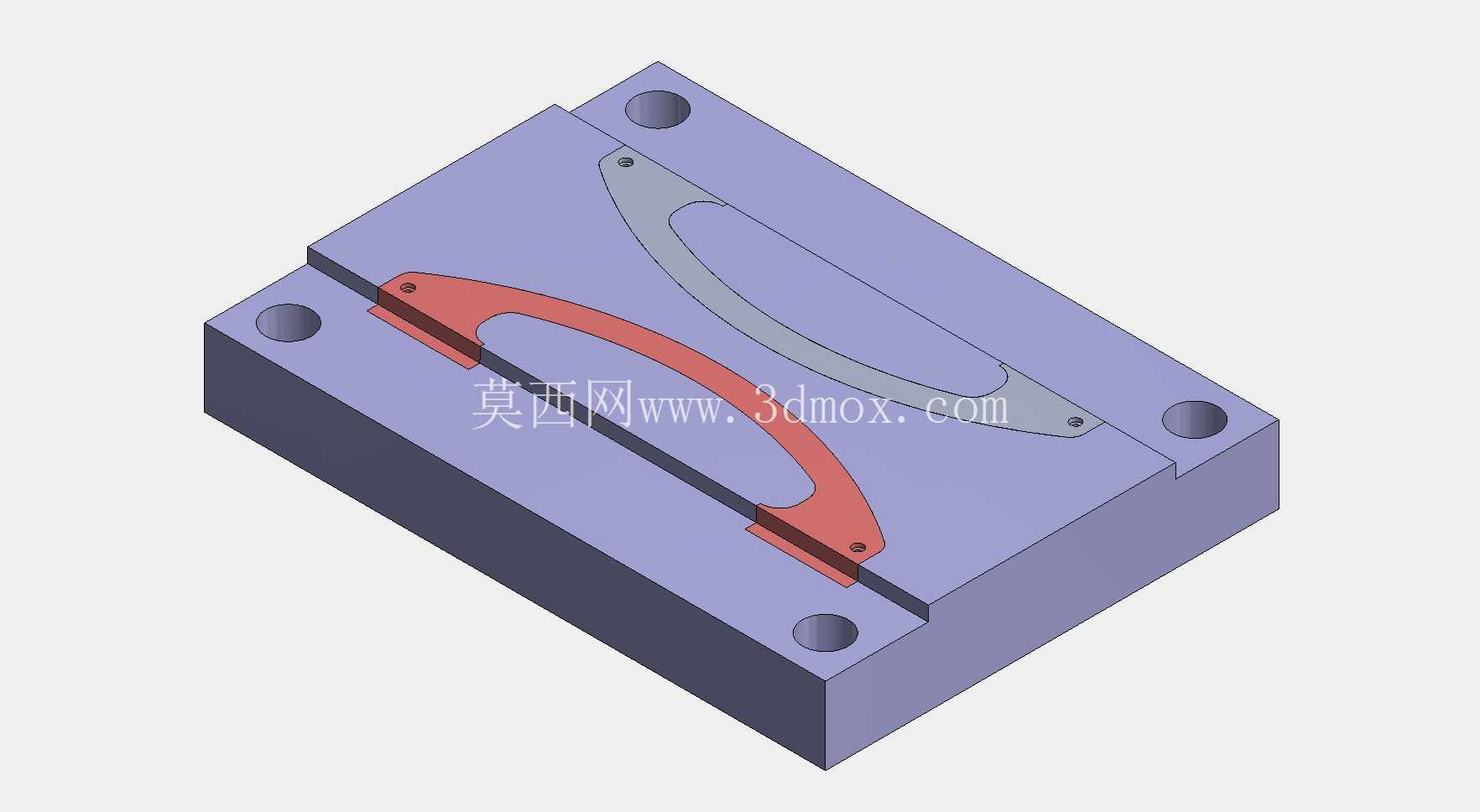

考虑到注塑成型的工艺要求，整个结构的壁厚做了均匀化处理，弧形段和两端安装座的壁厚差控制在合理范围内，避免注塑过程中出现缩痕、翘曲的问题。安装孔周边做了局部加厚的加强筋，筋位的厚度不超过主壁厚的三分之二，防止筋位背面出现缩印影响外观。整个产品的脱模斜度顺着弧形走向设置，没有倒扣结构，不需要复杂的抽芯机构就能完成注塑生产，能有效降低模具的加工成本和生产过程中的不良率。弧形段的内侧没有多余的凸台或者筋位，开模时能顺利脱模，同时也不会在握持时出现硌手的凸起。

实际选型使用时，这类塑料拉手的承重能力完全能满足中小型箱门、舱盖的开合需求，日常检修过程中频繁开合也不会出现断裂问题。相比外露式的金属拉手，这款产品的整体轮廓流畅，没有突出的棱角，在人员走动频繁的车间通道旁安装，也不会因为人员误碰造成磕碰伤害。材质选用常规的工程塑料就能满足多数场景的使用需求，如果是用在户外设备上，只需要调整原料的抗紫外线配方，不需要改动整体结构就能直接适配，结构的通用性极强。

在建模过程中需要重点关注弧形段和安装座过渡位置的曲率连续性，避免出现折线或者曲率突变的位置，否则不仅会影响外观质感，还会在受力时出现应力集中点，长期受力后容易在过渡位置出现断裂。安装孔的位置公差需要严格控制，保证和设备面板的预留孔位完全对齐，安装时不需要强行掰动拉手就能对准螺丝孔，避免安装过程中产生额外的内应力，影响拉手的使用寿命。
