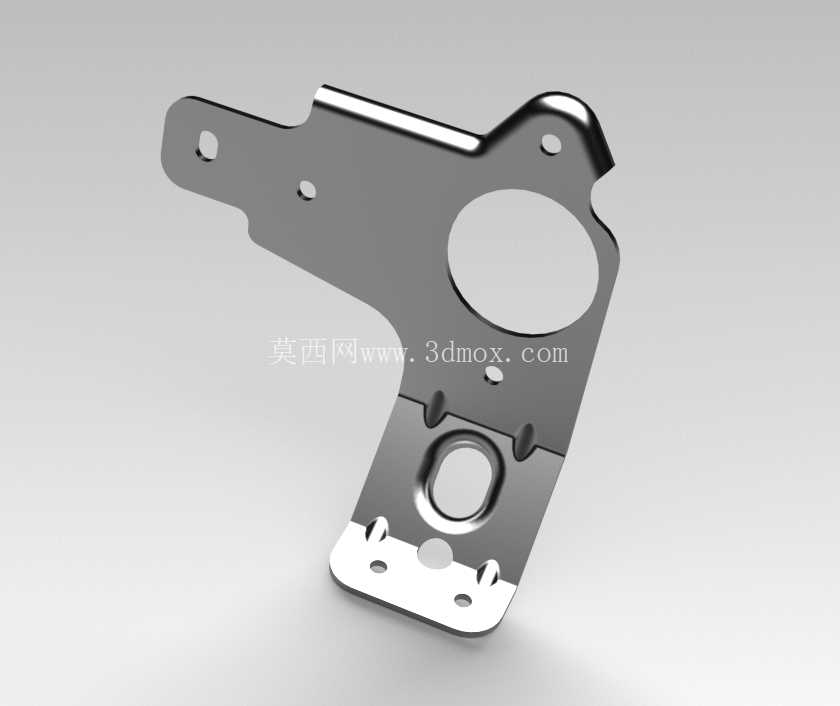

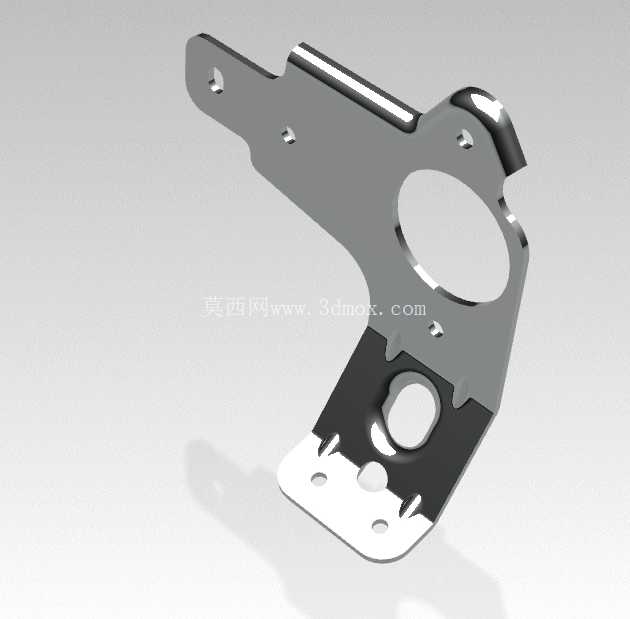

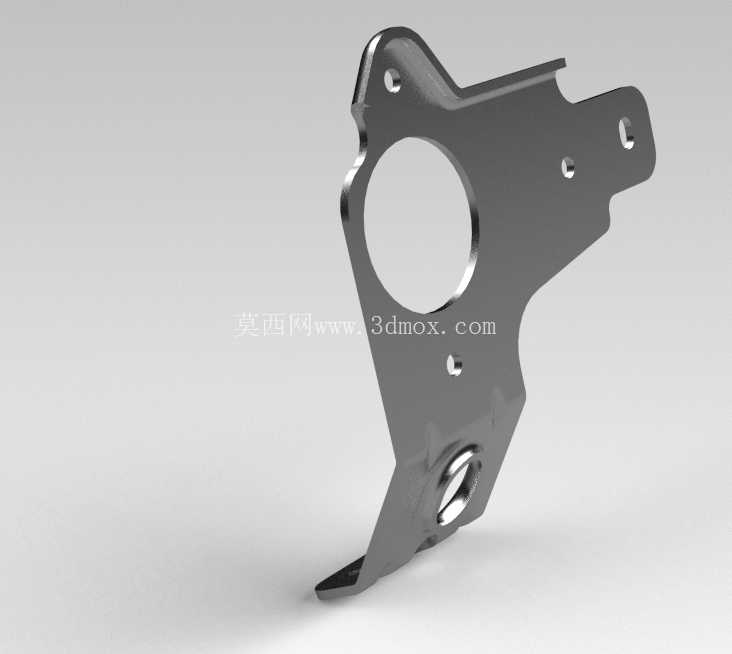

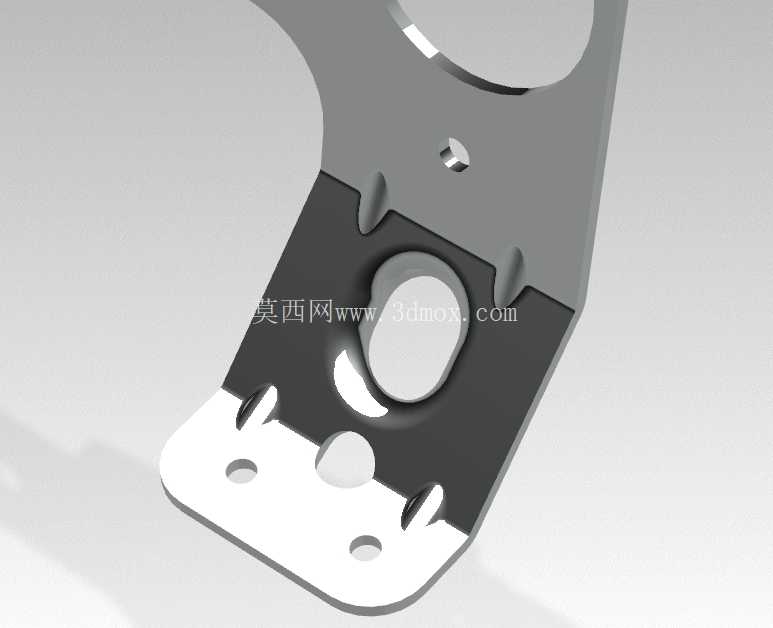

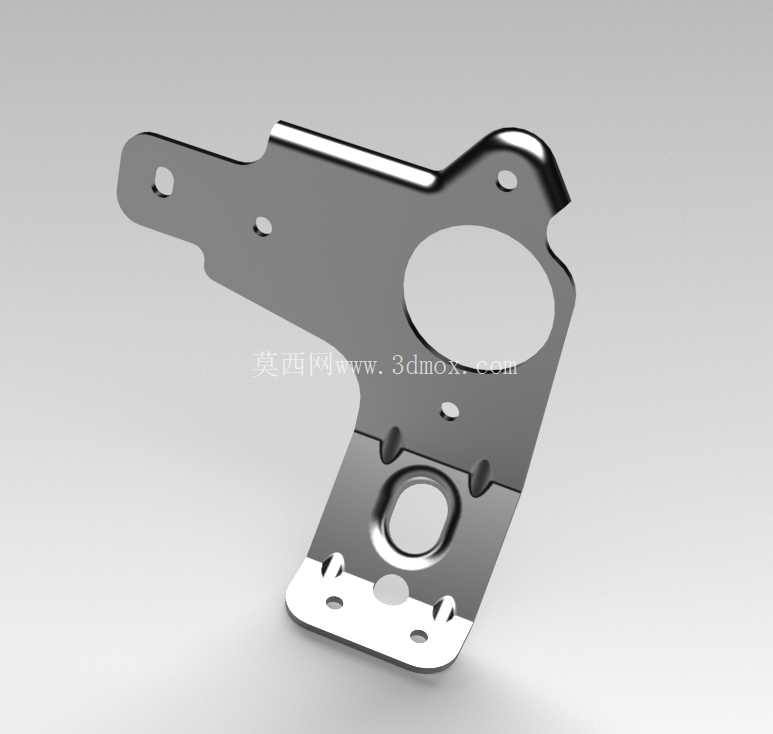

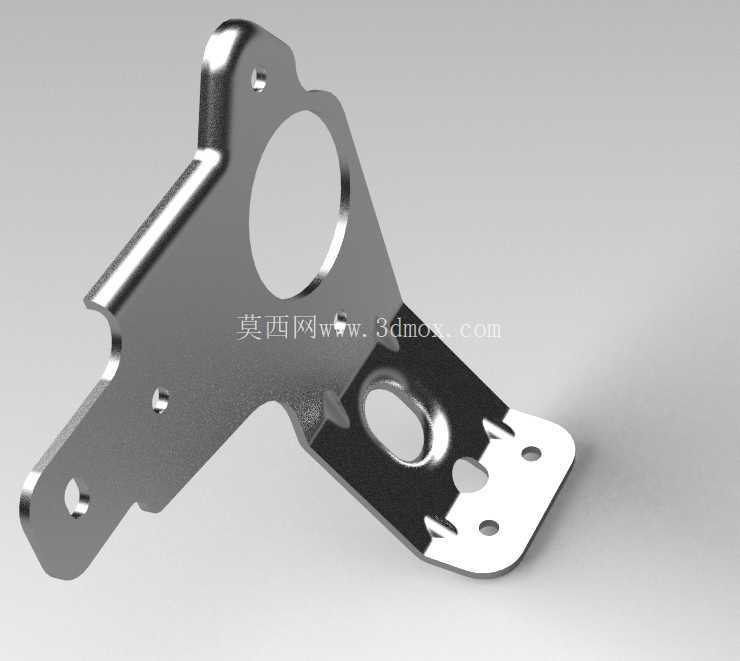

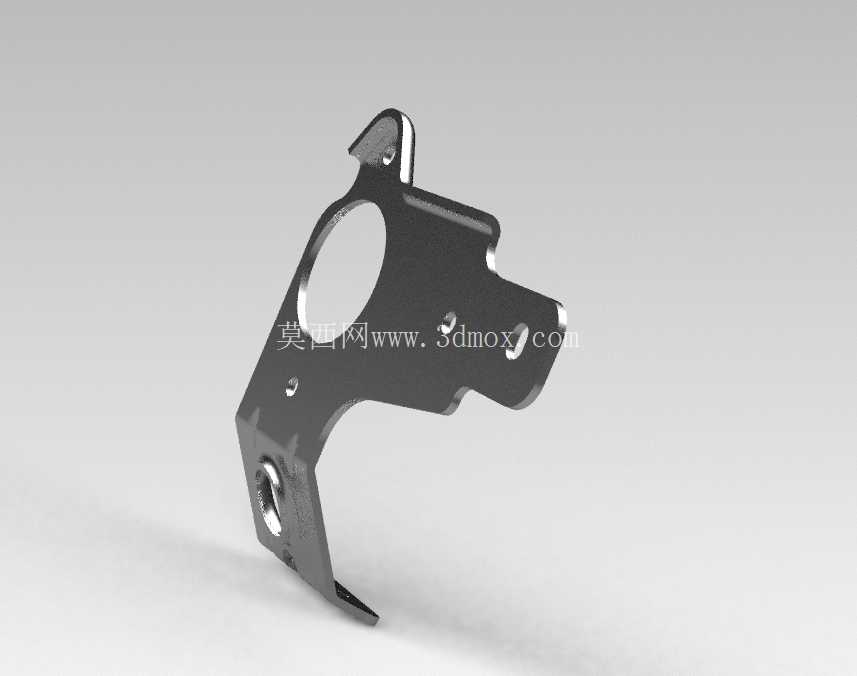

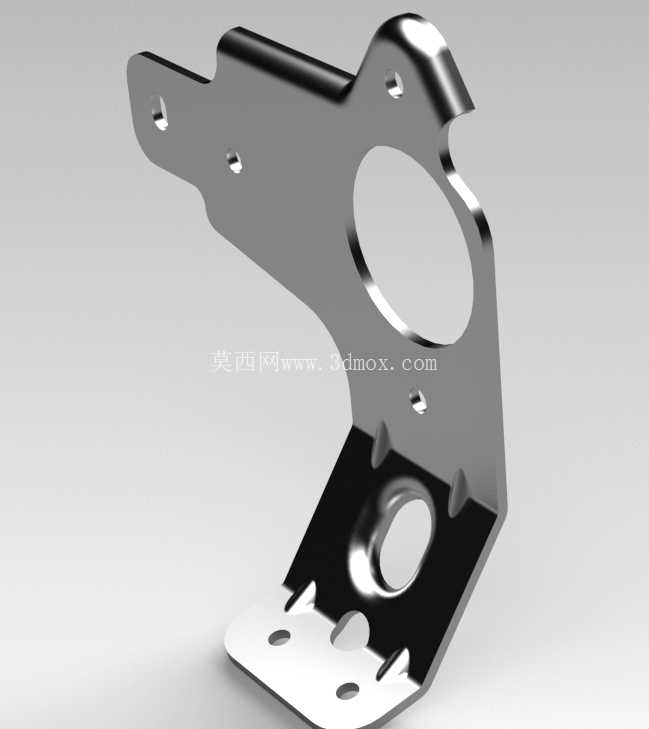

支架上的大直径圆孔是核心的功能避让位,主要用来穿过圆柱形的功能部件,比如小型电机的输出轴端、气动管路的对接接头或者线束的过孔护套,孔边缘做了小尺寸的翻边处理,既可以提升孔位周边的结构强度,也能避免安装时锐边划伤穿过的管线或者部件表面。下方带腰型孔的折弯安装面,是整个支架的主承载固定面,腰型孔的设计预留了安装时的位置调整余量,就算安装基座上的螺纹孔位存在小范围的加工误差,也能顺利完成装配,不需要额外扩孔修正,这个安装面和上方的主支撑板呈90度垂直折弯,两个面之间的折弯圆角根据板材厚度做了匹配,避免折弯处出现应力集中开裂的问题。这款钣金支架的设计,最初是针对小型动力单元周边辅件的安装固定需求展开的,在自动化生产线的动力排布、小型工业设备的舱内构件固定场景里,这类异形折弯支架的使用频率极高,它不需要额外的转接件,就能直接完成不同安装面之间的构件衔接,减少装配环节的零件累积误差。从结构形态来看,主体采用单块钣金板材经落料、冲孔、多道折弯工序成型,没有额外的焊接拼接结构,整体的结构刚性完全靠折弯边的加强筋效应来保证,避免了焊接带来的热变形问题,也省掉了焊后打磨、校形的工序,适合批量冲压生产。

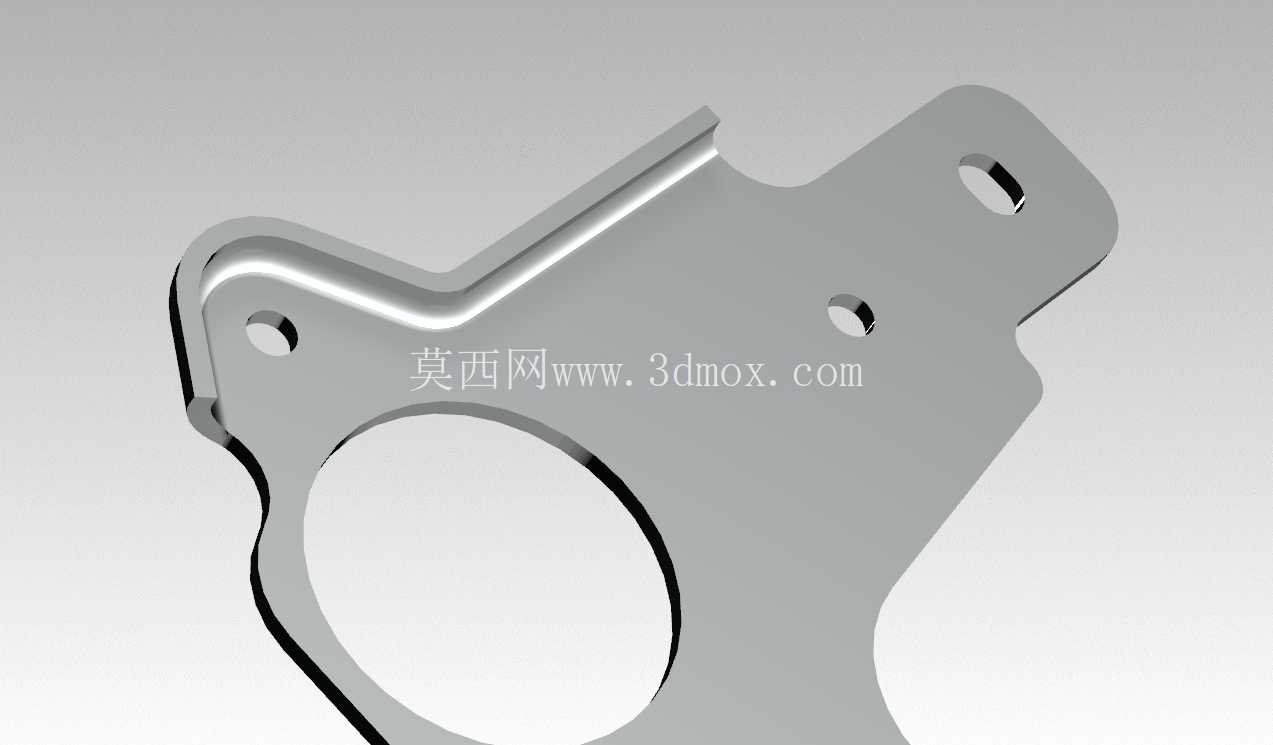

上方延伸出去的异形支臂上,分布了多个不同直径的小圆孔,这些孔位是用来固定小型附属构件的,比如传感器支架、管线卡扣或者小型电气元件的安装座,支臂末端的异形折弯边,一方面是作为支臂的加强结构,提升长悬臂状态下的抗变形能力,另一方面也能作为安装时的定位靠面,装配时可以直接贴住相邻构件的基准面,快速确定支架的安装位置,减少调整时间。在设计这类支架的时候,首先要确认的是安装边界的尺寸限制,也就是支架装入设备舱之后,不能和周边的运动部件、已有固定构件产生干涉,所以支臂的外轮廓做了不规则的切边处理,就是为了避让旁边的旋转部件运动轨迹。安装孔的位置公差需要控制在±0.1mm范围内,保证附属构件安装之后的位置精度,满足传感器类元件的检测距离要求。
板材的厚度选择要匹配承载的重量,如果只是固定轻量化的电气元件或者管线,1.5mm厚度的冷轧钢板就可以满足强度要求,如果需要承载稍重的小型阀组或者动力部件,就要提升到2mm或者2.5mm厚度,同时对应调整折弯圆角的半径,避免折弯处出现裂纹。表面处理一般采用电镀锌或者喷塑,根据使用场景的防腐要求选择,普通室内工业设备场景用普通电镀锌就足够,在有潮湿或者弱腐蚀的场景下,就要采用喷塑处理提升防腐能力。这类支架在实际使用中,相比采用型材拼接的支架,重量更轻,生产效率更高,成本也更低,而且因为是一体化成型,长期使用下不会出现拼接处松动的问题,可靠性更好。在建模过程中,需要重点注意折弯系数的设置,不同厚度、不同材质的板材折弯系数不同,要匹配实际冲压加工的参数,不然展开之后的落料尺寸会出现偏差,导致折弯之后的孔位位置、安装面尺寸不符合设计要求,直接造成零件报废。另外,所有的冲孔位置都要和折弯边保持足够的距离,避免冲孔距离折弯边太近,折弯的时候造成孔位拉扯变形,影响后续螺丝装配或者部件穿过。对于腰型孔的长度设计,一般预留1.5-2mm的调整量就足够,太长的话会降低安装面的接触面积,影响固定的稳定性,太短的话起不到误差补偿的作用。

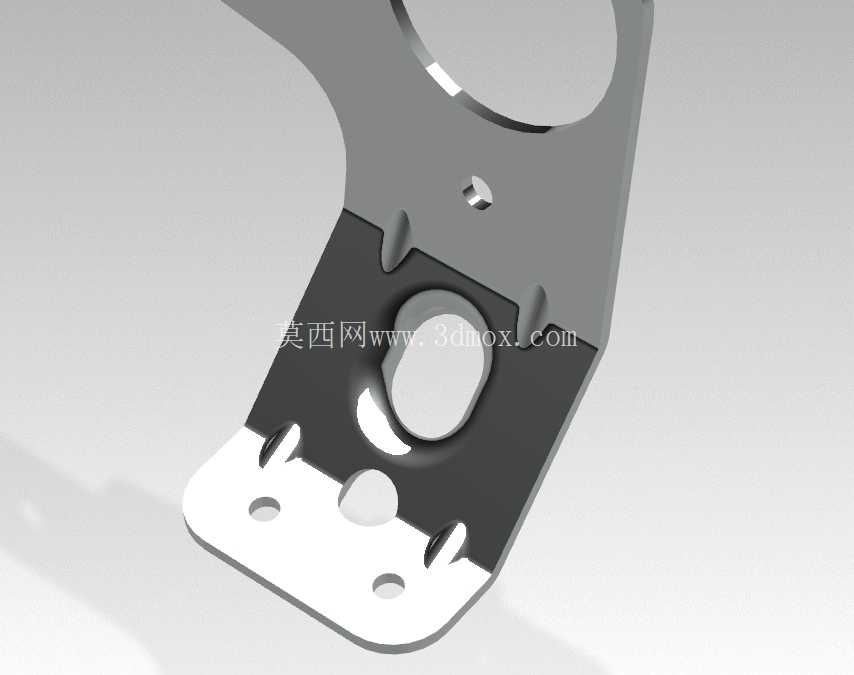

支架上的小凸点结构,是用来作为安装时的防滑定位点,当支架贴紧安装基座的时候,这些小凸点可以嵌入基座表面的微小不平处,避免螺丝拧紧之后支架出现移位,也能提升长期震动工况下的防松效果。在实际的设备装配场景里,这类支架往往是根据具体的安装空间定制化设计的,没有统一的标准形态,所以建模的时候需要充分考虑周边的所有构件位置,模拟完整的装配过程,确认在安装、维护的时候,工具都有足够的操作空间,比如拧紧螺丝的扳手可以顺利到达孔位,不需要拆卸周边其他部件就能完成支架的安装和拆卸,降低后期维护的难度。
