手持便携照明手电筒结构设计方案

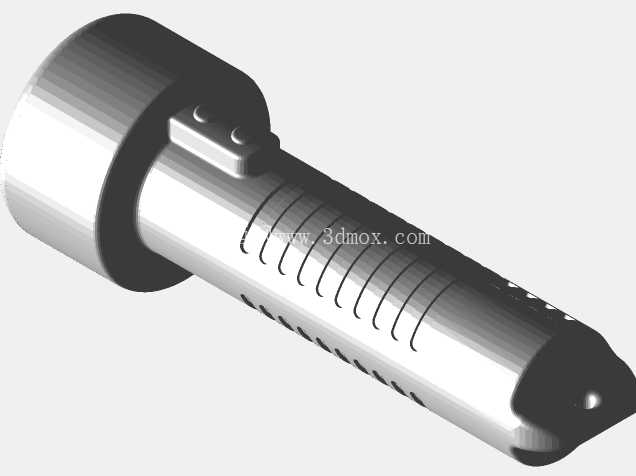

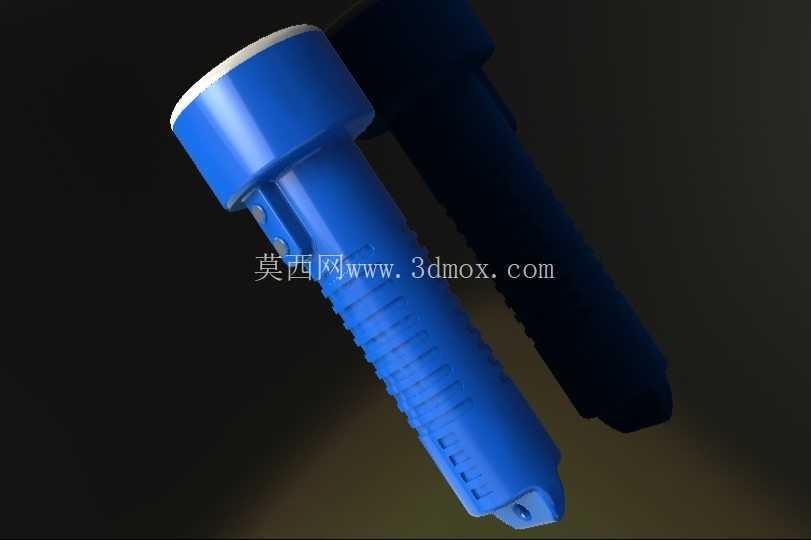

这款手持照明设备的结构设计，首先围绕户外作业、设备检修、应急巡检等高频使用场景展开，在做整体方案的时候，最先敲定的是单手握持的人机交互边界，筒身主体直径控制在32mm，刚好适配成年男性手掌自然握持的围度，不会因为过粗导致长时间持握产生肌肉酸胀，也不会因为过细影响握持稳定性。筒身长度控制在160mm，整体重量控制在180g以内，放在工装口袋、工具包侧袋都不会产生明显的坠重感，完全满足一线巡检人员随身携行的需求。

在功能结构的排布上，灯头部分采用直径45mm的端盖设计，比筒身直径大出13mm，一方面可以给反光杯留出足够的安装空间，保证聚光角度控制在12度以内，满足中远距离照明的聚光需求，另一方面突出的灯头边缘可以做1.5mm的橡胶包边，在设备意外跌落的时候，首先接触碰撞面的是橡胶包边，能吸收70%以上的冲击能量，避免灯头玻璃、内部LED基板受冲击损坏。灯头和筒身的连接采用三头梯形螺纹，螺距2mm，旋转120度即可完成锁紧，相比普通单头螺纹，连接强度提升两倍，同时更换电池的时候不需要旋转多圈，操作效率更高，螺纹配合面预留0.1mm的间隙填充硅脂，既可以提升防水性能，也能避免长期使用后螺纹锈蚀卡滞。

筒身的握持区域做了18道环形防滑槽，槽深0.8mm，槽宽2mm，相邻槽间距3mm，这个尺寸是经过多轮手持测试确定的，戴薄款劳保手套握持的时候，手指刚好能卡进防滑槽内，不会因为表面光滑出现打滑，哪怕手上沾有少量机油、水渍，也能保证握持的可靠性。防滑槽的边缘全部做R0.5mm的圆角处理，不会出现尖锐棱边割手的问题，长期握持也不会在手掌上压出明显的勒痕。筒身尾部做了直径8mm的挂绳孔，孔边缘做倒圆角处理，可以穿入直径5mm的尼龙挂绳，挂在手腕上避免高空作业时设备坠落，尾部的开关按钮采用内凹式设计，按钮表面比筒身外表面低1mm，放在口袋里的时候不会被其他物品挤压误触发，按钮的按压力度控制在5N，按动的时候有清晰的段落反馈，戴手套也能准确感知开关状态。

内部结构的设计上，电池仓采用同轴排布方式，适配单节18650锂电池，电池仓内壁做0.3mm的凸筋，减少电池和仓壁的接触面积，更换电池的时候不会因为接触过紧出现卡滞，电池正负极接触片采用磷青铜材质，表面镀镍处理，保证导电性能的同时，具备足够的弹性，哪怕设备受到振动冲击，也不会出现接触断电的问题。驱动电路板放置在灯头后方的独立腔室内，和电池仓之间用2mm厚的绝缘隔板隔开，避免电池漏液腐蚀电路板，电路板周围填充导热硅胶，将LED工作产生的热量传导到筒身金属外壳上，通过外壳散热，保证长时间高亮工作时不会因为过热导致光衰。

在安装边界的考量上，所有零部件的配合公差都按照IT7级精度设计，塑料外壳的拔模斜度控制在1.5度，适合注塑批量生产，外壳壁厚均匀控制在2.5mm，不会出现壁厚不均导致的注塑缩痕、翘曲问题。灯头玻璃采用钢化玻璃，厚度2mm，和灯头外壳之间用硅橡胶密封圈密封，筒身前后连接位置都放置1.5mm线径的O型密封圈，整体防护等级可以达到IP65，能够应对雨天作业、多粉尘环境下的使用需求，不需要额外做防护处理。整个产品的结构没有复杂的异形曲面，所有零部件都可以通过常规注塑、机加工工艺生产，装配的时候只需要按照顺序依次卡入、螺纹锁紧即可，不需要专用工装，单台产品的装配时间可以控制在2分钟以内，适合批量规模化生产。

实际使用过程中，这款手电的重心设计在距离尾部70mm的位置，刚好是握持时手掌的中心位置，持握的时候不会出现头重脚轻的问题，长时间举持照明也不容易累。灯头的聚光设计可以保证在50米距离上的光照度满足设备巡检、线路排查的需求，同时泛光区域可以覆盖身前3米范围的路面，行走的时候不需要频繁调整照射角度。外壳采用ABS加玻纤的材质，抗冲击性能是普通ABS的两倍，从1.5米高度自由跌落到水泥地面上，外壳不会出现开裂，内部零部件也不会出现移位损坏，完全满足工业场景下的粗暴使用需求。
