机床用雷尼绍测头配套BT40刀柄结构

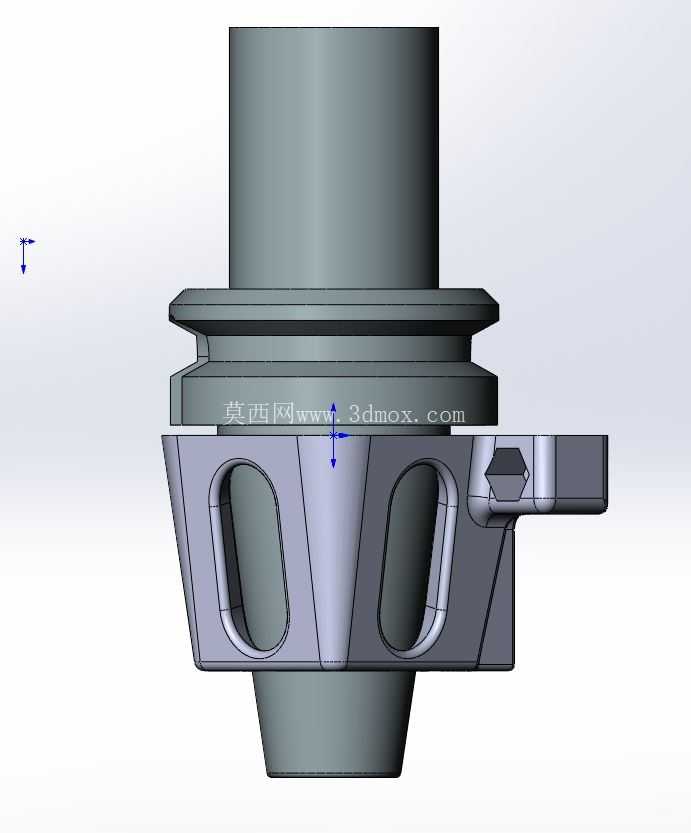

　　从实际使用场景来看，当加工工件重量超过两公斤、需要使用重型测头支架完成大尺寸工件的多点位测量时，这款刀柄的三孔安装版本可以提供更稳固的连接刚性，相比常规单螺钉固定结构，能抵消机床快速移动过程中测头产生的惯性晃动，保证测头触发信号的准确性，不会因为连接刚性不足出现误触发或者测量值偏移。设计过程中，锥面部分严格遵循BT40主轴的锥度配合标准，保证与机床主轴端面、锥面的双重贴合，安装后锥面接触率符合机床附件的通用配合要求，避免锥面贴合间隙带来的刀柄跳动。在数控加工车间的日常生产流程里，工件找正、尺寸在机检测是影响加工精度与生产节拍的关键环节，雷尼绍测头作为主流的在机测量硬件，其配套刀柄的结构合理性直接决定测量稳定性与重复定位精度。这款适配BT40主轴锥孔的雷尼绍测头刀柄，主要面向立式加工中心、数控镗铣床等常规机床的在机测量场景，解决测头与机床主轴的可靠连接问题，避免测量过程中出现连接松动、锥面贴合不良导致的测量误差。

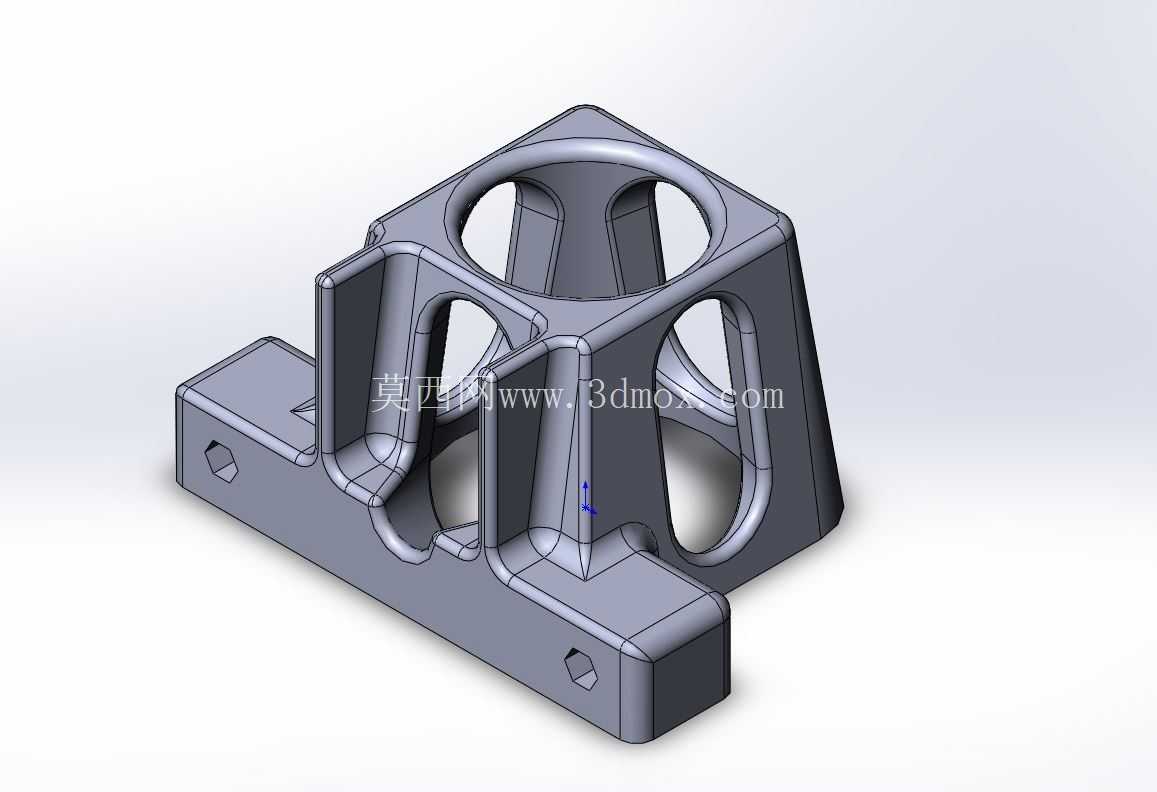

　　考虑到3D打印快速制作工装的需求，这款刀柄的锥体部分在设计时特意预留了合理的打印收缩补偿量，壁厚控制在1毫米，层厚适配常规FDM打印的0.2毫米层高参数，填充率设置在20%即可满足日常使用的刚性要求，不需要额外做高强度填充就能支撑测头的常规测量动作，降低自制工装的材料成本与打印耗时。连接结构上，配套的固定螺钉采用公制M6螺纹，符合通用五金配件的螺纹标准，不需要定制特殊规格紧固件，现场维护更换时可以直接取用车间常规标准件，减少备件库存压力。

　　安装边界方面，刀柄装入BT40主轴后，测头安装端面到主轴端面的伸出长度经过优化，既保证测头有足够的行程空间完成工件不同高度位置的测量，又不会因为伸出过长导致刀柄刚性下降，在机床主轴最高转速限制范围内，不会出现动平衡超差的问题，满足常规加工中心的在机测量转速要求。针对打印制作的场景，螺纹部分特意设计为适合螺纹钻后续攻丝的底孔尺寸，不需要在打印过程中打印内螺纹，避免打印螺纹强度不足导致的滑牙问题，打印完成后用标准M6丝锥攻丝即可获得可靠的螺纹连接强度，降低自制工装的加工难度。

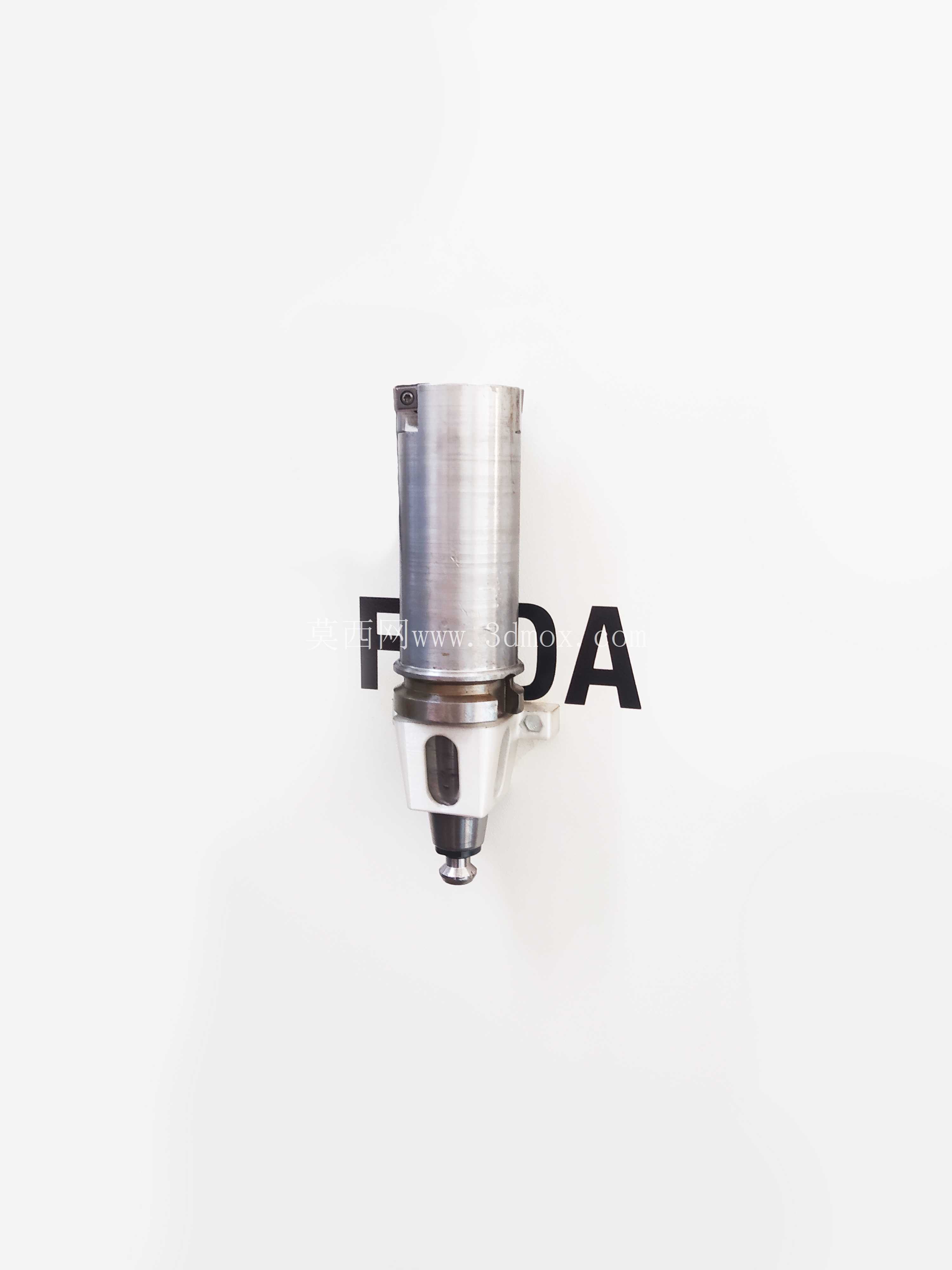

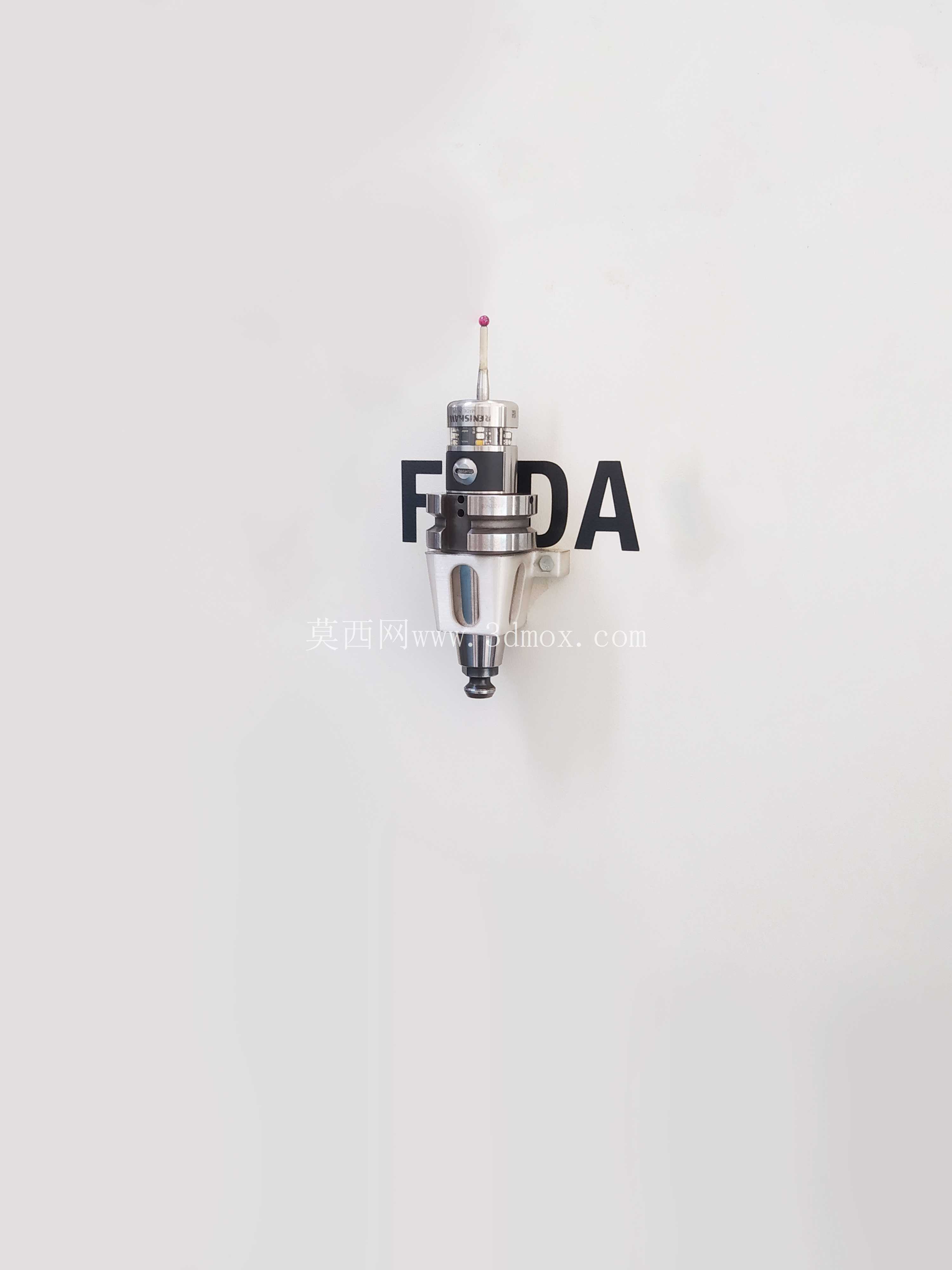

　　实际使用中，这款刀柄可以直接搭载雷尼绍系列接触式测头，完成工件坐标系自动找正、加工后尺寸在机检测、刀具磨损量自动补偿等常规测量动作，不需要额外加装转接附件，减少连接环节带来的累积误差。对于车间日常的小批量多品种加工场景，这种结构的刀柄既可以直接采购成品使用，也可以通过3D打印快速制作应急备用件，当成品刀柄出现损坏等待备件的周期里，快速打印的自制件可以满足临时生产需求，避免因为工装备件问题导致的机床停机。结构细节上，刀柄的法兰部分设计有对应的拉钉安装位置，适配BT40主轴的标准拉钉，拉钉安装孔的深度与同轴度经过校核，保证主轴拉刀机构可以可靠拉紧刀柄，不会出现拉刀不到位导致的刀柄脱落风险。刀柄与测头连接的定位端面做了平面度处理，保证测头安装后与主轴轴线的同轴度控制在合理范围内，减少测头安装偏心带来的测量误差，不需要每次安装测头都做复杂的同轴度校准，缩短测头安装的准备时间。针对重型支架的使用场景，三孔安装版本的螺钉孔位置呈均匀分布，锁紧后受力均匀，不会出现单侧受力导致的测头倾斜，即使机床快速移动时加速度达到常规加工的设定值，连接结构也不会出现松动移位，保证连续测量过程中的数据一致性。
