小型自粘式线缆固定理线夹结构设计

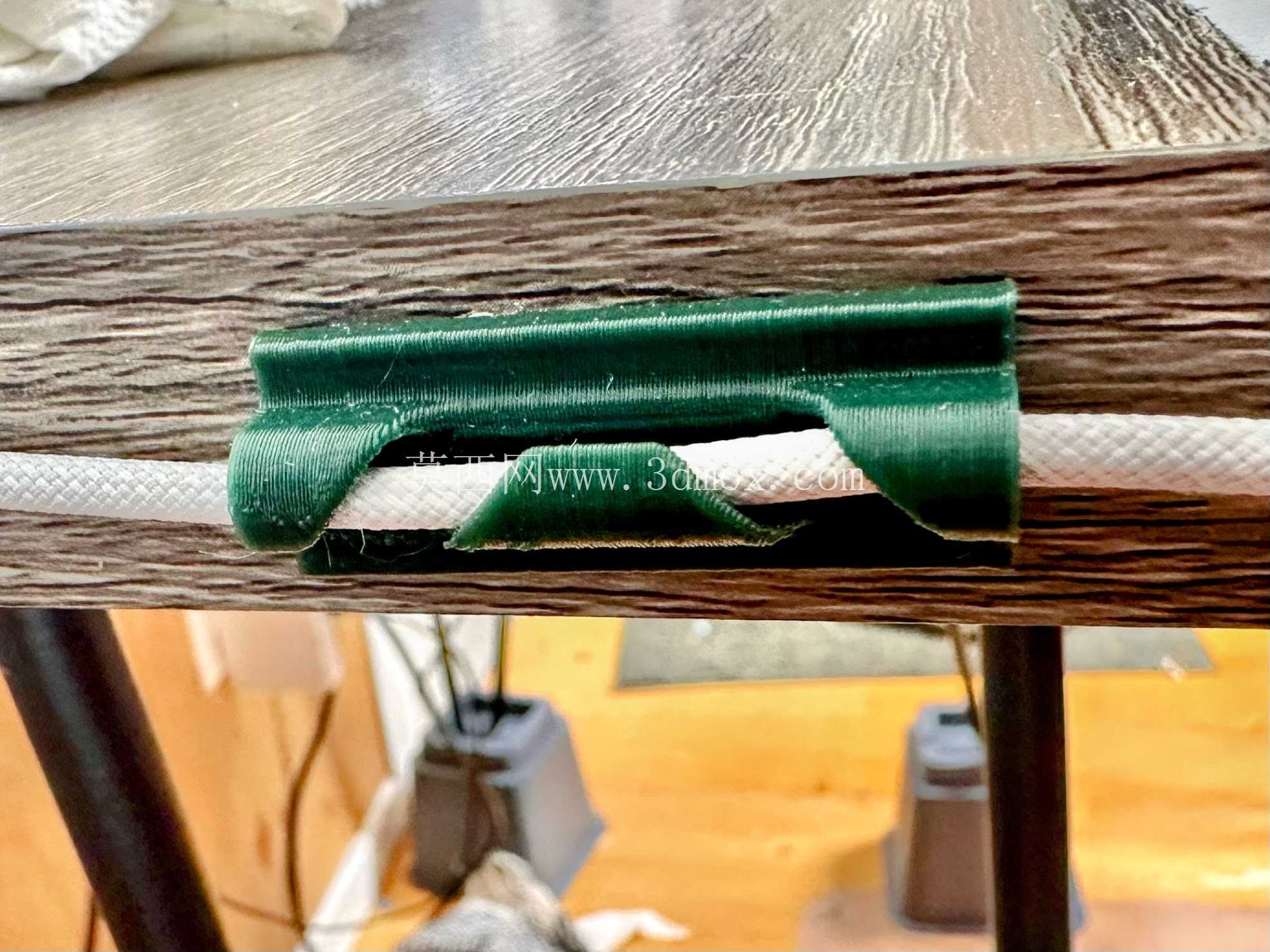

日常桌面布线、小型设备内部走线场景中，零散线缆的规整固定一直是容易被忽略却直接影响使用体验与运维效率的细节，这款小型粘胶式线夹正是针对细径线缆的固定需求开发的结构件。从实际应用场景来看，它的适配场景覆盖了消费电子桌面布线、小型工控设备内部走线、智能家居明线整理、3D打印机等DIY设备线束固定等多个领域，尤其适配手机充电线、USB数据线、细径传感器信号线这类直径在3-5mm区间的线缆，解决了这类细线缆传统扎带固定拆卸不便、螺丝固定需要破坏安装面的痛点。

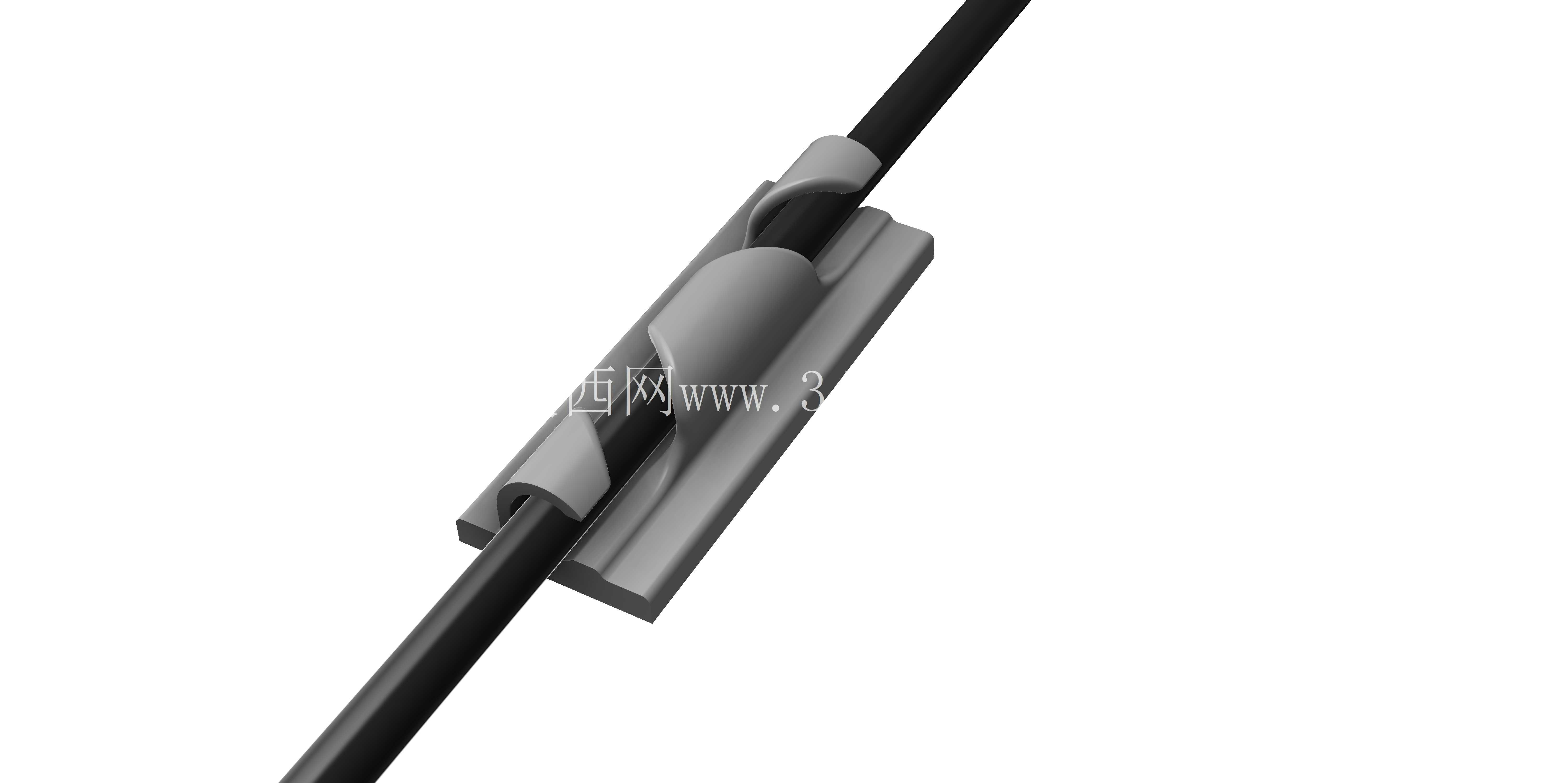

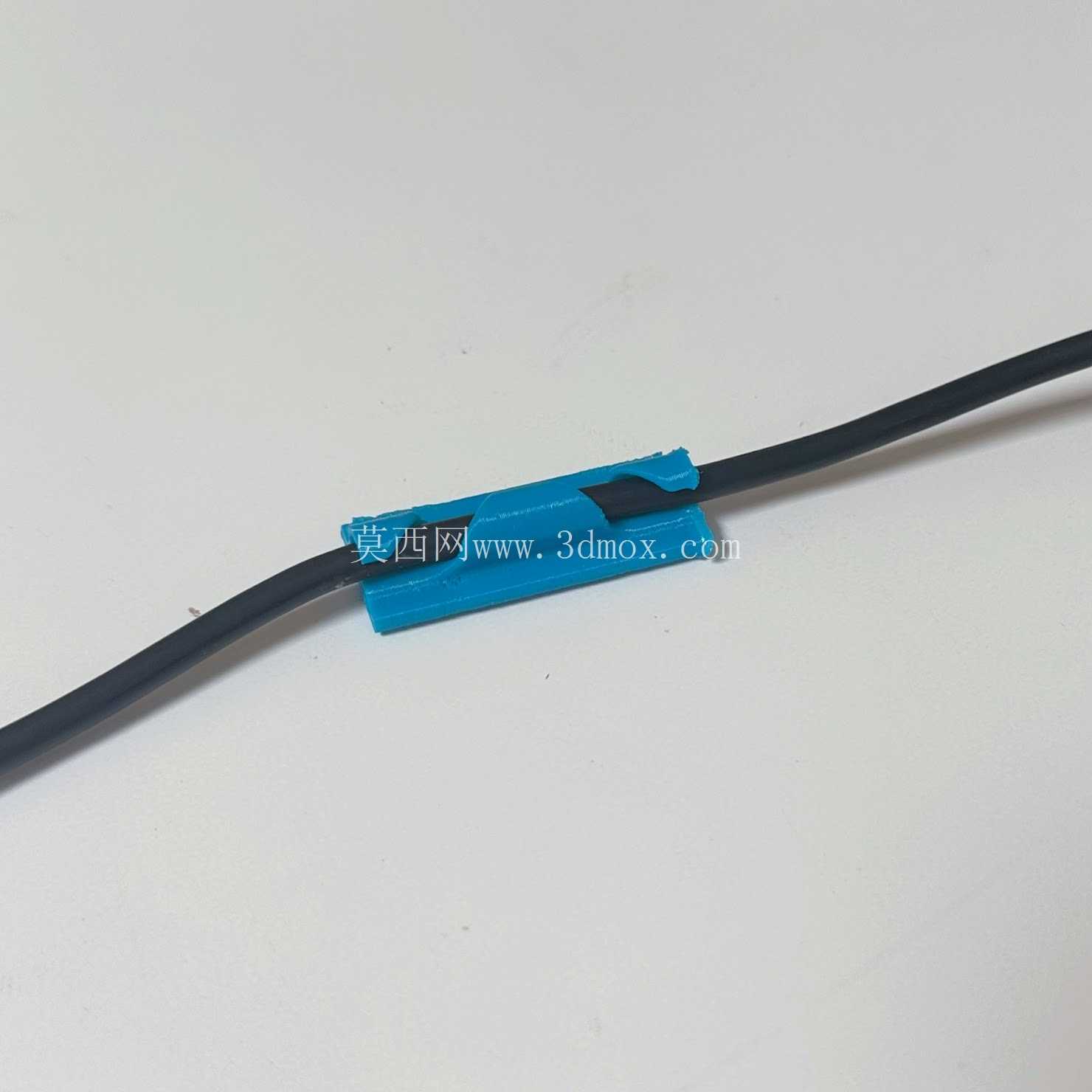

从功能特性来看，这款线夹采用单侧开口的弹性卡线结构，线缆可以从侧面直接压入卡接位，不需要穿线操作，后期调整线缆位置或者拆卸维护时，只需要从开口处将线缆挑出即可，不会像传统自锁式扎带一样需要剪断才能调整，重复使用性更好。卡接位的内侧做了微凸的防滑筋结构，线缆卡入后不会因为日常拉扯、线缆自身应力出现滑脱移位的情况，同时卡接的抱紧力经过调校，既可以牢牢固定线缆，又不会因为抱紧力过大压伤线缆外皮，尤其适配带屏蔽层的细径信号线，避免过度挤压导致线芯断裂或者屏蔽层失效。

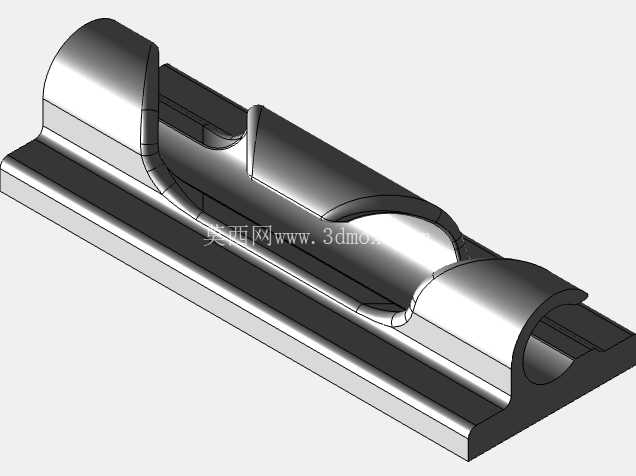

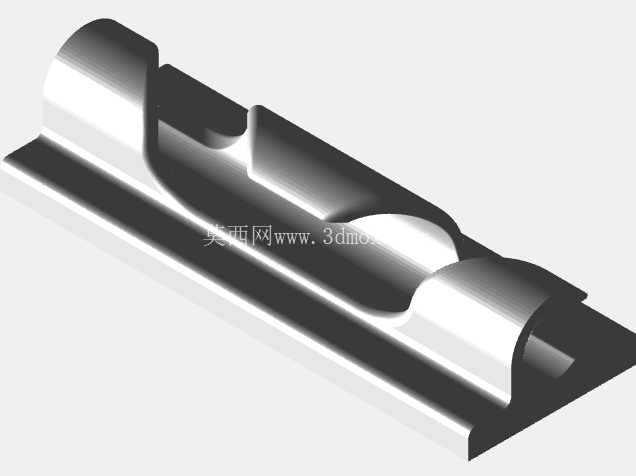

设计思路上，这款线夹没有采用复杂的装配结构，整体为一体式注塑成型结构，没有额外的金属弹片或者铰接部件，生产时只需要单型腔模具即可完成注塑，量产成本极低，适合大批量配套使用。底部为平整的粘贴面，设计时特意加大了底部的接触面积，相比同类型迷你线夹，粘贴面积提升了约40%，搭配常用的泡棉双面胶或者VHB胶带使用时，可以在光滑的塑料、金属、烤漆、玻璃表面获得足够的粘接强度，常温环境下垂直悬挂承重可以达到500g以上，完全满足细线缆的固定需求。线夹的整体外形做了圆角过渡处理，没有尖锐的棱角，安装在桌面或者设备外露位置时不会刮伤手部或者剐蹭其他物品，外露面为平整的窄边结构，粘贴后视觉存在感低，不会破坏桌面或者设备的整体整洁感。

从安装边界与尺寸参数来看，这款线夹的整体长度控制在25mm以内，宽度不足8mm，整体厚度不到5mm，安装后不会占用过多的布线空间，即使是狭窄的设备缝隙、桌面边缘位置也可以顺利安装。卡线位的有效卡接直径范围为2.8mm-5.5mm，覆盖了绝大多数消费电子线缆、小型传感器信号线、LED低压灯带连接线的线径范围，安装时不需要额外的工具，只需要将安装面的油污、灰尘擦拭干净，撕去背胶的离型纸，将线夹按压在安装位置保持10秒左右即可获得初始粘接强度，静置2小时后粘接强度达到最大值，可以正常布线使用。需要注意的是，这款线夹的粘贴固定方式不适合在粉墙、磨砂面、粗糙水泥面使用，这类表面因为粘接接触面积不足容易出现脱落，同时长期处于高温（超过60℃）或者高油雾的环境下，背胶的粘接强度会出现衰减，这类场景建议更换为螺丝固定版本的同结构线夹。

在实际的结构选型过程中，这类小型粘胶线夹的卡接开口角度是容易被忽略的设计点，这款线夹的开口角度设置为35度，既可以保证线缆压入时的顺畅度，不需要过大的按压力度，又可以保证卡入后线缆不会因为日常的晃动从开口处滑脱。同时线夹的本体材质选用常用的POM或者PP塑料，自身带有足够的弹性，反复卡接线缆几十次也不会出现塑性变形或者断裂的情况，长期使用的耐久性足够。相比传统的理线方式，这种粘胶式线夹不需要在安装面打孔，不会破坏家具或者设备外壳的表面，对于租房场景的桌面布线、成品设备的后期线束改造尤其适用，不需要对原有安装面做任何破坏性加工，后期移除时也不会残留难以清理的胶痕（搭配可移除泡棉胶使用时）。在设备内部布线场景中，这类线夹可以替代传统的线卡、扎带，将控制板到接口的线束规整固定在壳体侧壁上，避免设备运输过程中线束晃动碰到散热片或者运动部件造成短路或者磨损，同时规整的走线也可以提升设备内部的观感，方便后期的售后维护排查。
