Dremel75毫米抛光轮安装适配连接结构

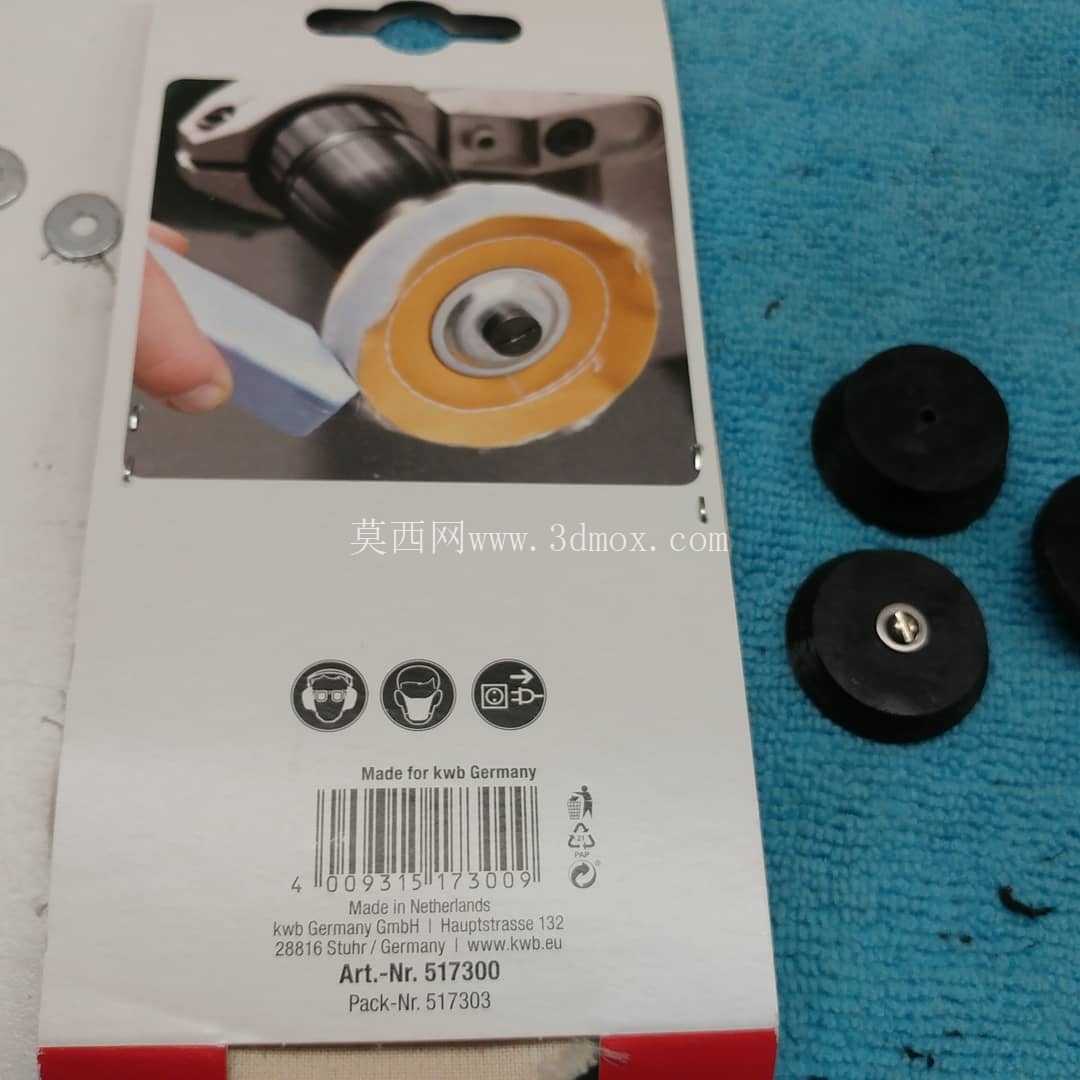

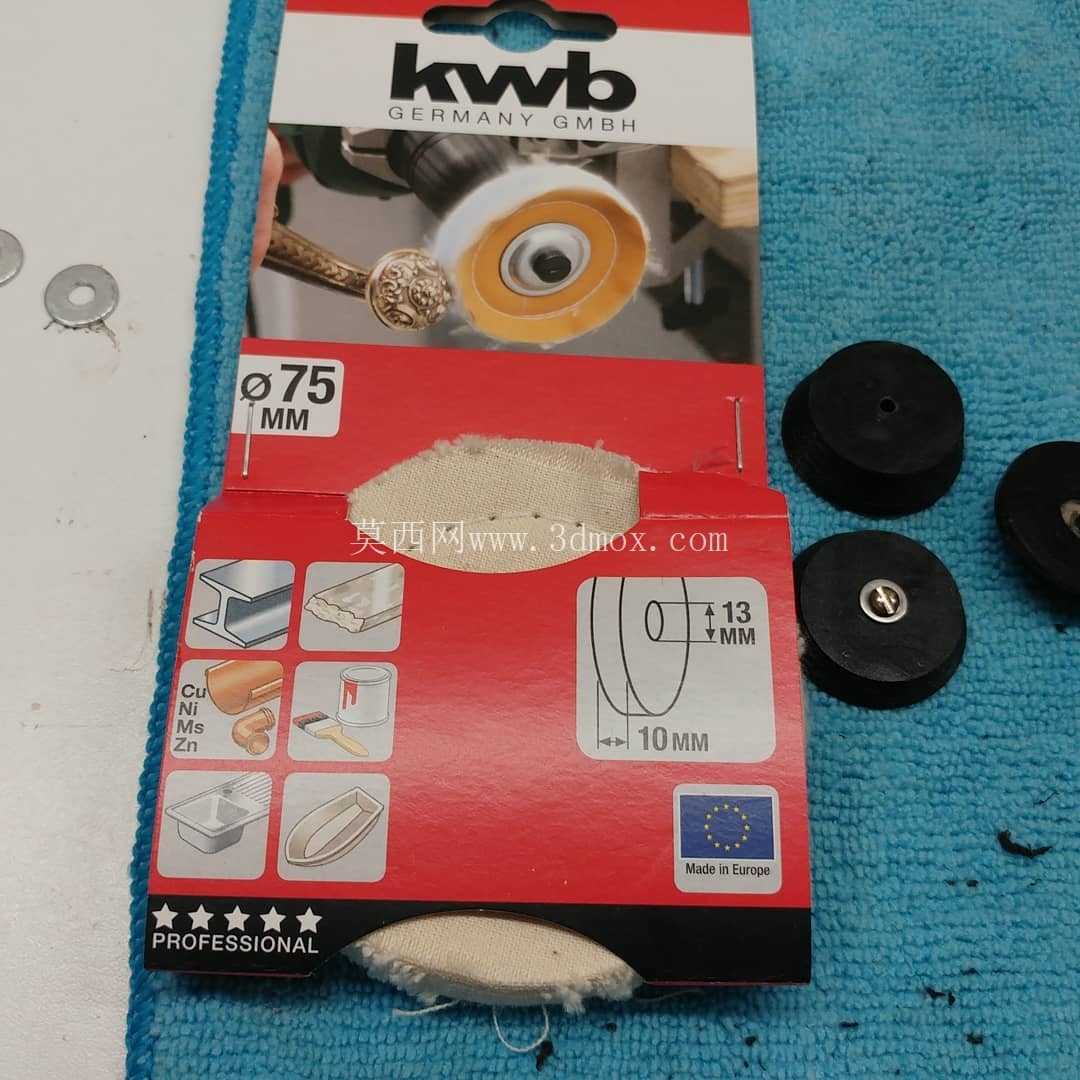

在小型精密磨抛作业场景中，手持旋转工具的拓展适配一直是一线加工从业者高频遇到的结构需求，尤其是Dremel类电磨设备，本身输出轴尺寸固定，想要搭载大直径抛光轮完成更大面积的表面处理作业，往往受限于轴径匹配、动平衡冗余、连接强度不足等问题，这套适配结构正是针对75毫米直径布质抛光轮与13毫米内径工具的匹配需求设计的。

从实际应用场景来看，这类适配结构主要服务于手工精整工序，不管是3D打印件的表面层纹打磨、小型金属零件的毛刺去除、木质工件的上蜡抛光，还是塑胶手板的镜面预处理，都需要在手持电磨上搭载更大直径的抛光轮来提升作业效率——小直径磨头接触面积有限，处理平面或大曲面时容易留下不均匀的磨抛痕迹，75毫米直径的抛光轮接触弧长更宽，单次走刀覆盖面积更大，能有效减少磨抛道次，提升表面一致性。

设计这套结构时首先要考量的是安装边界约束：适配的抛光轮外径严格控制在75毫米，不建议搭配更大外径的轮体，因为手持电磨的输出轴直径仅3毫米，属于小轴径承载结构，过大的轮体重量会成倍增加轴端的弯矩载荷，高速旋转时一旦动平衡失效，很容易出现轴端跳动、轮体飞出的安全隐患。连接结构的安装基准完全匹配原设备的输出轴定位面，不需要对原有电磨做任何打孔、车削等改装，直接通过紧固件锁紧即可完成装配，不会破坏原设备的结构完整性。

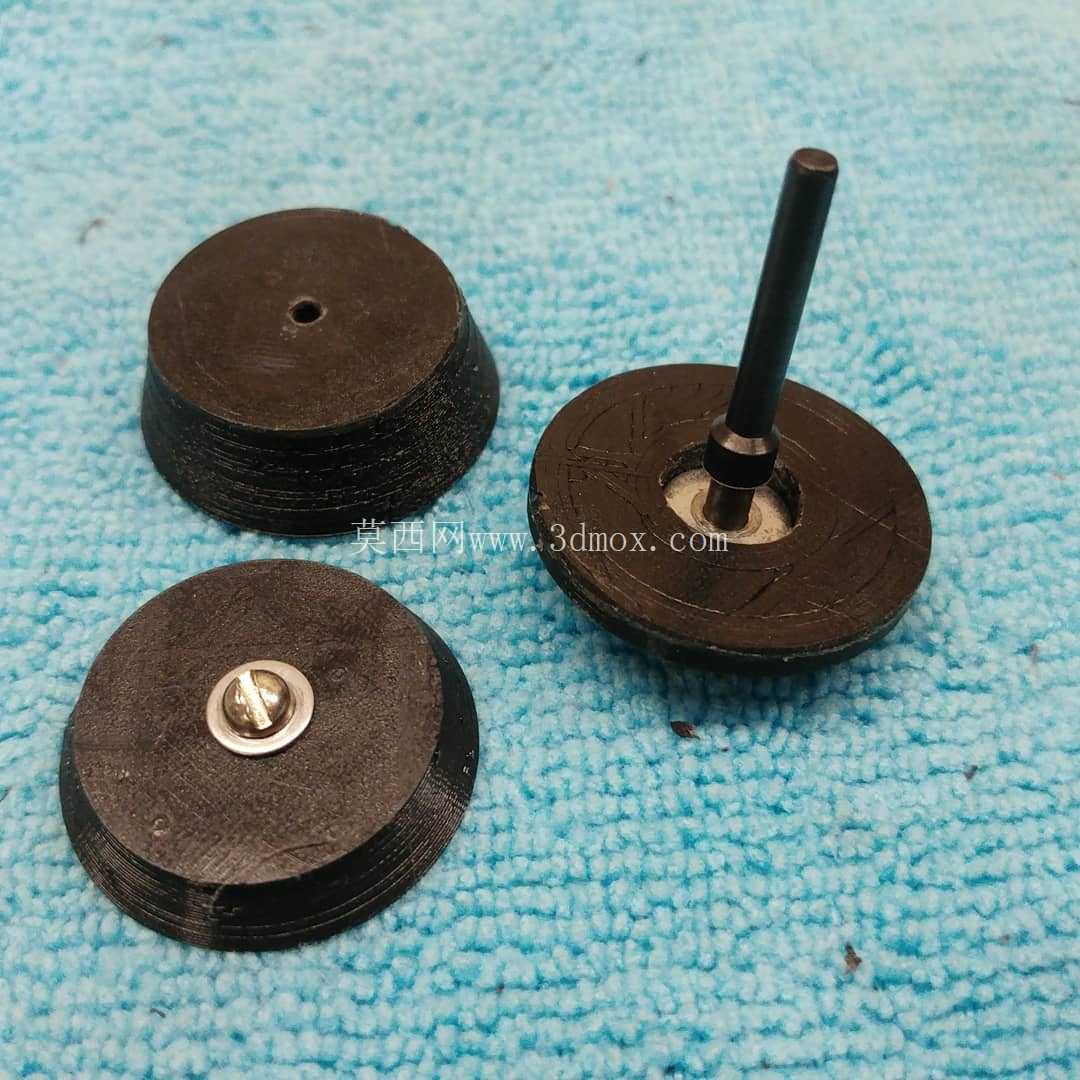

结构的功能设计上，特意做了动平衡调节的冗余空间：实际装配时如果发现轮体旋转时有半侧空白、振动偏大的情况，可以松开锁紧螺丝，将轮盘向未接触的空白侧微调偏移，再重新锁紧螺丝，就能快速修正轮体的动平衡偏差，不需要额外做去重打孔处理，降低了现场调试的门槛。紧固件选型上搭配了2个M3垫圈配合橡胶砂光机的原有安装位，再使用长度约10毫米的M2.5螺钉完成锁紧，比原设备自带的8毫米长度螺钉拥有更长的螺纹啮合长度，连接刚性更好，能避免高速旋转时螺钉松脱的问题，轮体运转的稳定性更强。

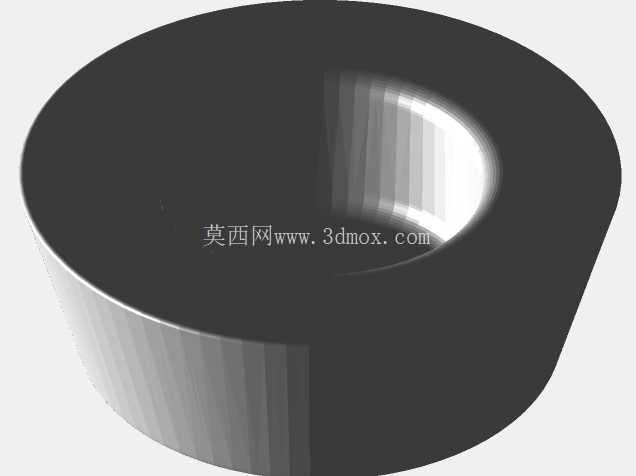

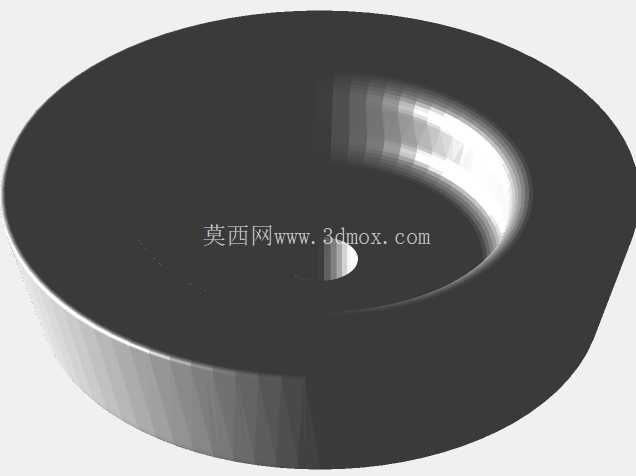

材料选型层面，适配结构需要承受高速旋转的离心力与磨抛作业的径向载荷，因此要求材料具备足够的抗冲击韧性，不能使用脆性材料制作，优先选择韧性较好的硬质弹性材料，填充率需要达到100%来保证结构强度，避免高速旋转时结构开裂碎裂。结构底部特意设计了垫圈孔位的支撑凸台，能分散锁紧螺钉的压紧力，避免锁紧时应力集中导致适配结构开裂，同时也能让轮体的安装端面更平整，减少轮体安装后的端面跳动量。

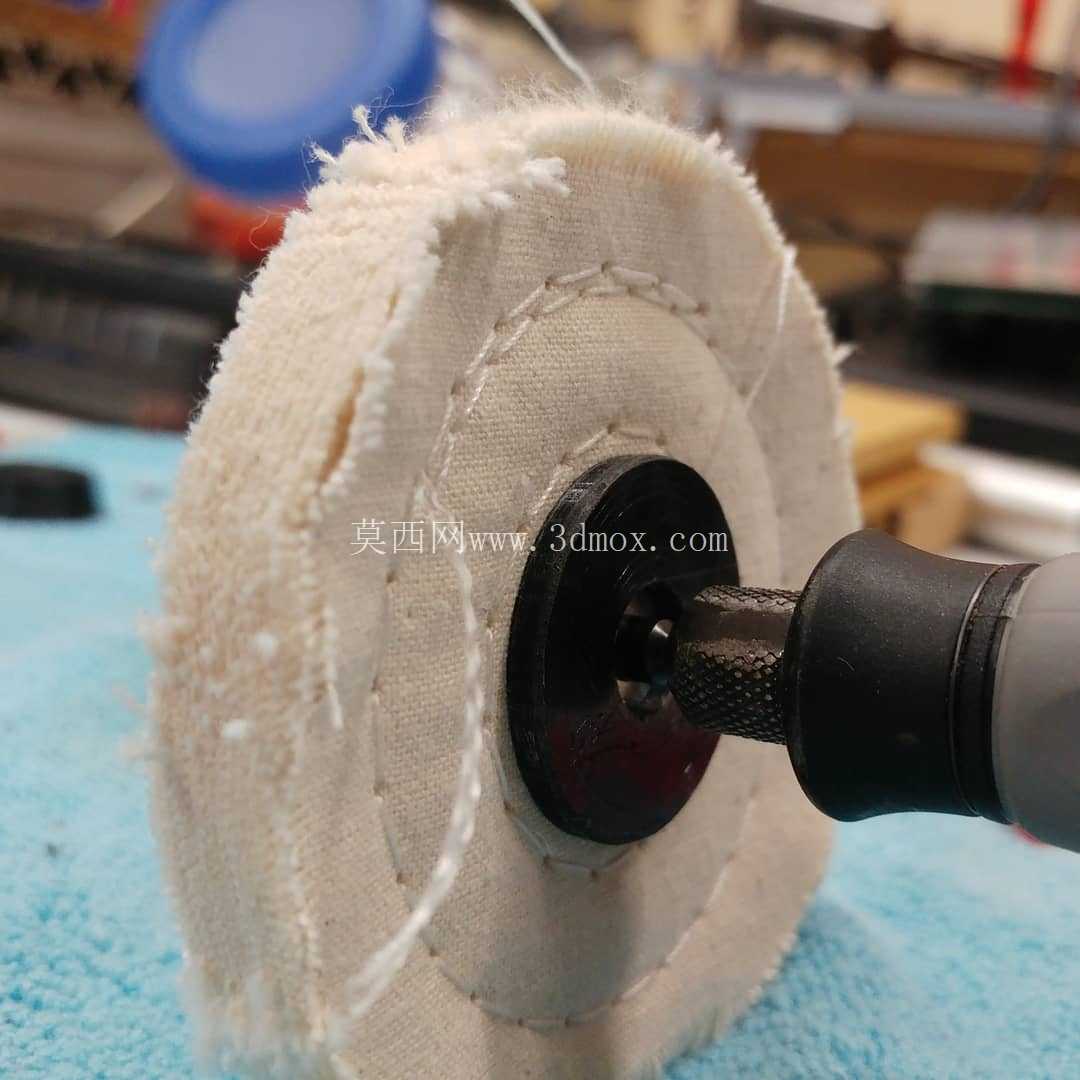

实际使用时需要遵循低速启动的操作逻辑，先以低转速运转1分钟左右，观察轮体是否有异常跳动、振动，确认动平衡正常后再逐步提升转速，一旦出现异常振动要立刻停机检查，作业时必须佩戴安全护目镜，防止磨屑或者碎裂的轮体飞溅造成伤害。这套适配结构不需要额外的支撑结构辅助，直接装夹在电磨输出轴上即可使用，整体结构紧凑，没有多余的突出结构，不会干涉手持操作的空间，在狭小区域的磨抛作业中也能灵活操作。

从结构细节来看，适配结构的内孔与输出轴采用小间隙配合，既保证装配时的顺畅度，又能减少配合间隙带来的径向跳动，端面的定位面与内孔保持严格的垂直度公差，确保轮体安装后端面跳动控制在合理范围内，避免磨抛时出现轮面偏磨、局部压力过大导致的工件表面烧伤问题。垫圈的设置不仅能分散锁紧力，还能在轮体和适配结构之间形成一定的缓冲层，吸收磨抛作业时的微小振动，提升操作的手感稳定性。
