三组件互锁式创意拼接益智结构件

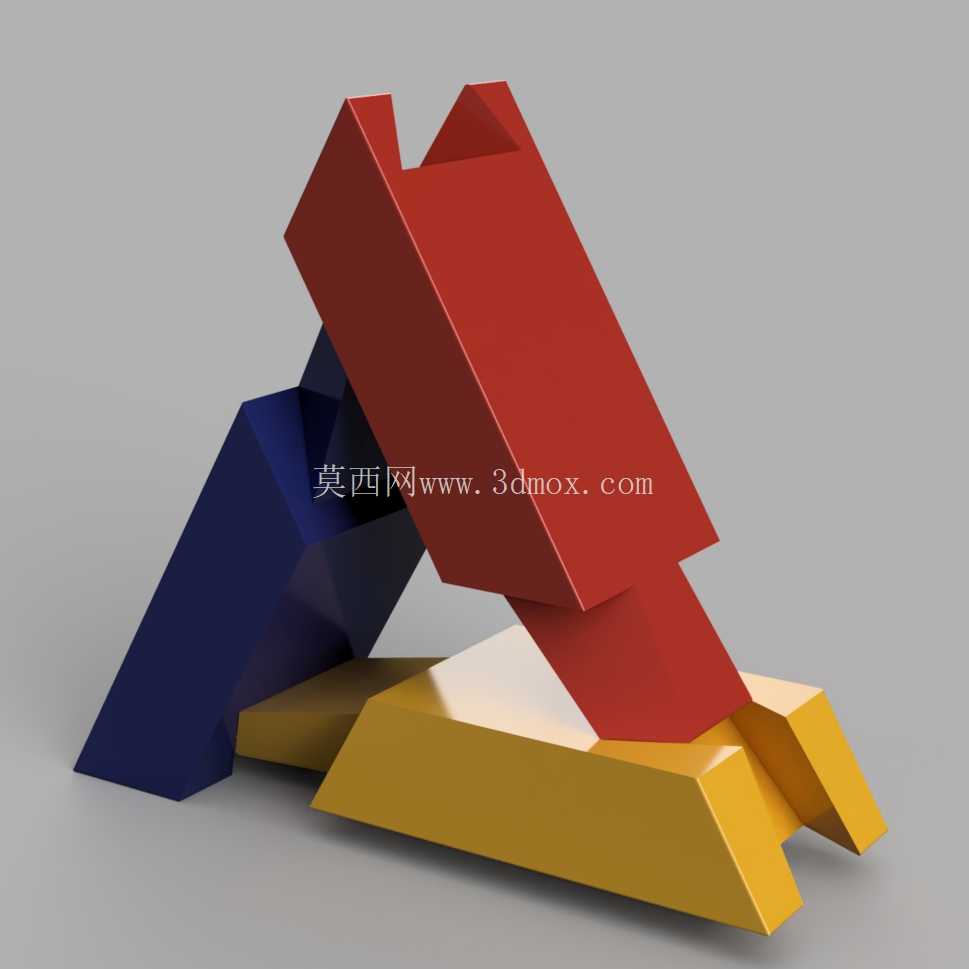

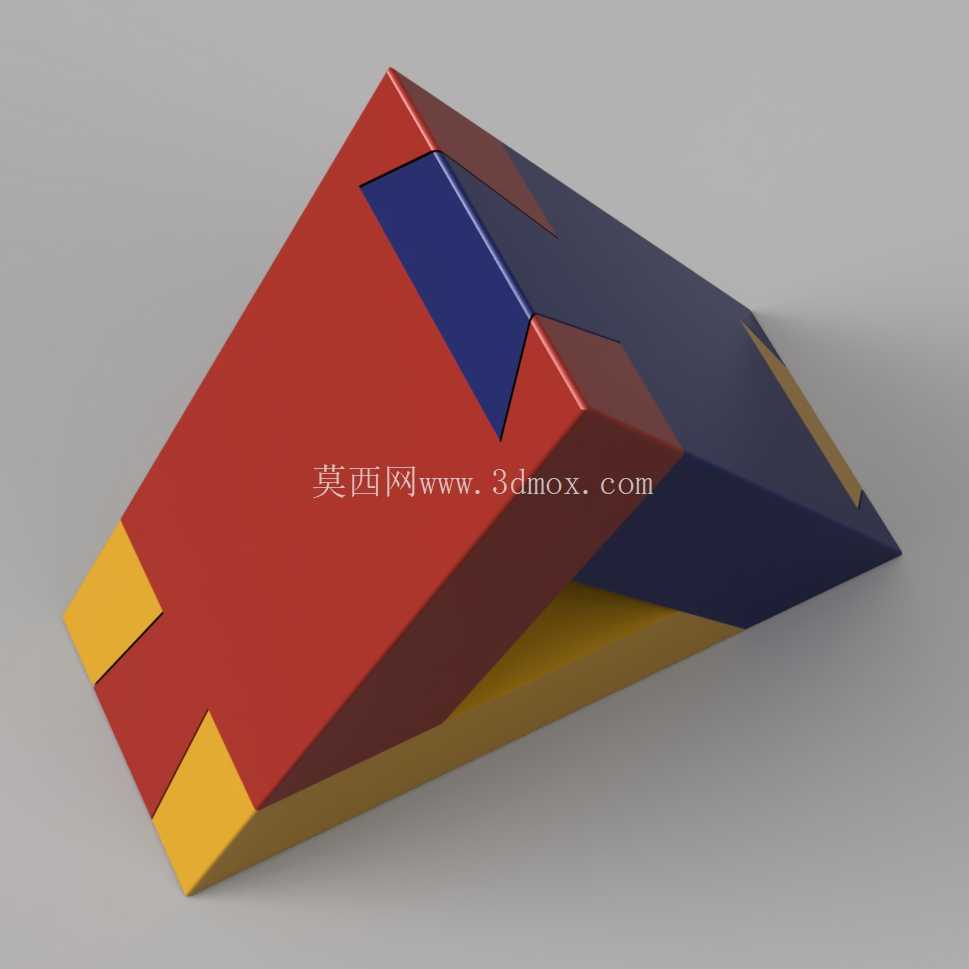

这款三组件互锁拼接结构，核心设计逻辑围绕完全相同的单体零件实现空间自锁，三个零件几何参数完全一致，无需额外紧固件即可完成稳定拼接，打破了传统拼接玩具需要多规格零件配合的设计思路。从实际应用场景来看，这类结构既可以作为益智类空间思维训练教具，用于机械类专业的空间几何认知实训，帮助学习者理解空间异面配合、自锁结构的受力逻辑，也可拓展应用于小型快装文创摆件、模块化快接结构的原理验证，部分无紧固件快拆工装的锁紧结构也能参考这类互锁逻辑做轻量化设计。

从结构设计思路上看，单体零件的斜面切角、卡槽尺寸经过反复的空间干涉校验，三个零件沿不同轴向依次卡入后，相邻零件的接触面会形成双向的位移限制，不存在单一方向的脱出路径，拼接完成后整体形成稳定的三角支撑构型，静态放置时重心落在三个零件共同构成的支撑面内，不会出现倾翻问题。每个单体零件的卡槽深度、斜面倾角做了等参数设计，加工时仅需一套模具即可完成全部零件的生产，大幅降低了制造成本，也避免了多规格零件带来的装配错配问题，零件的所有棱边均做了等半径倒角处理，既消除了加工后的锐边风险，也让拼接过程中的导向更顺滑，不会出现卡滞或刮擦损伤配合面的问题。

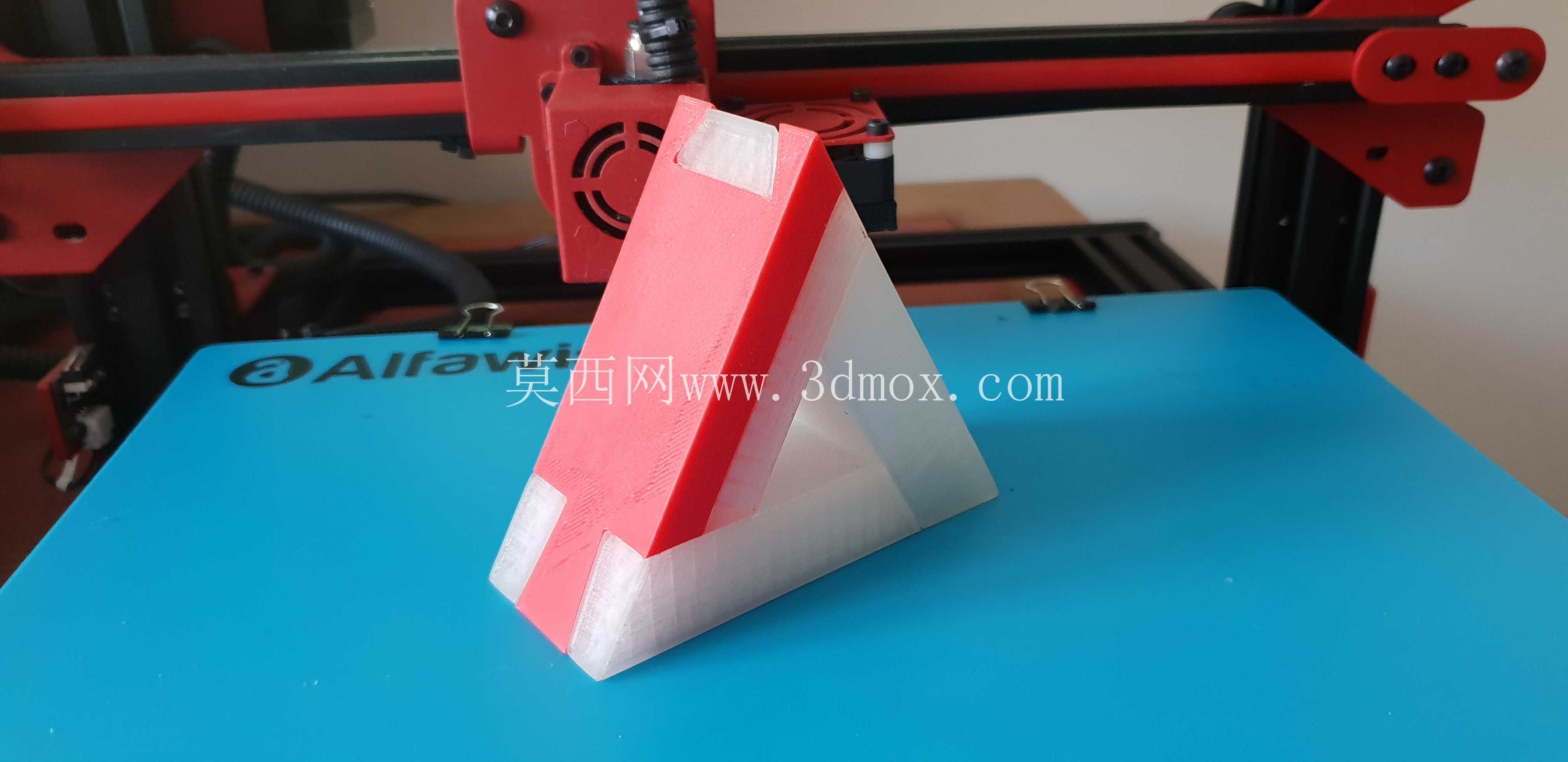

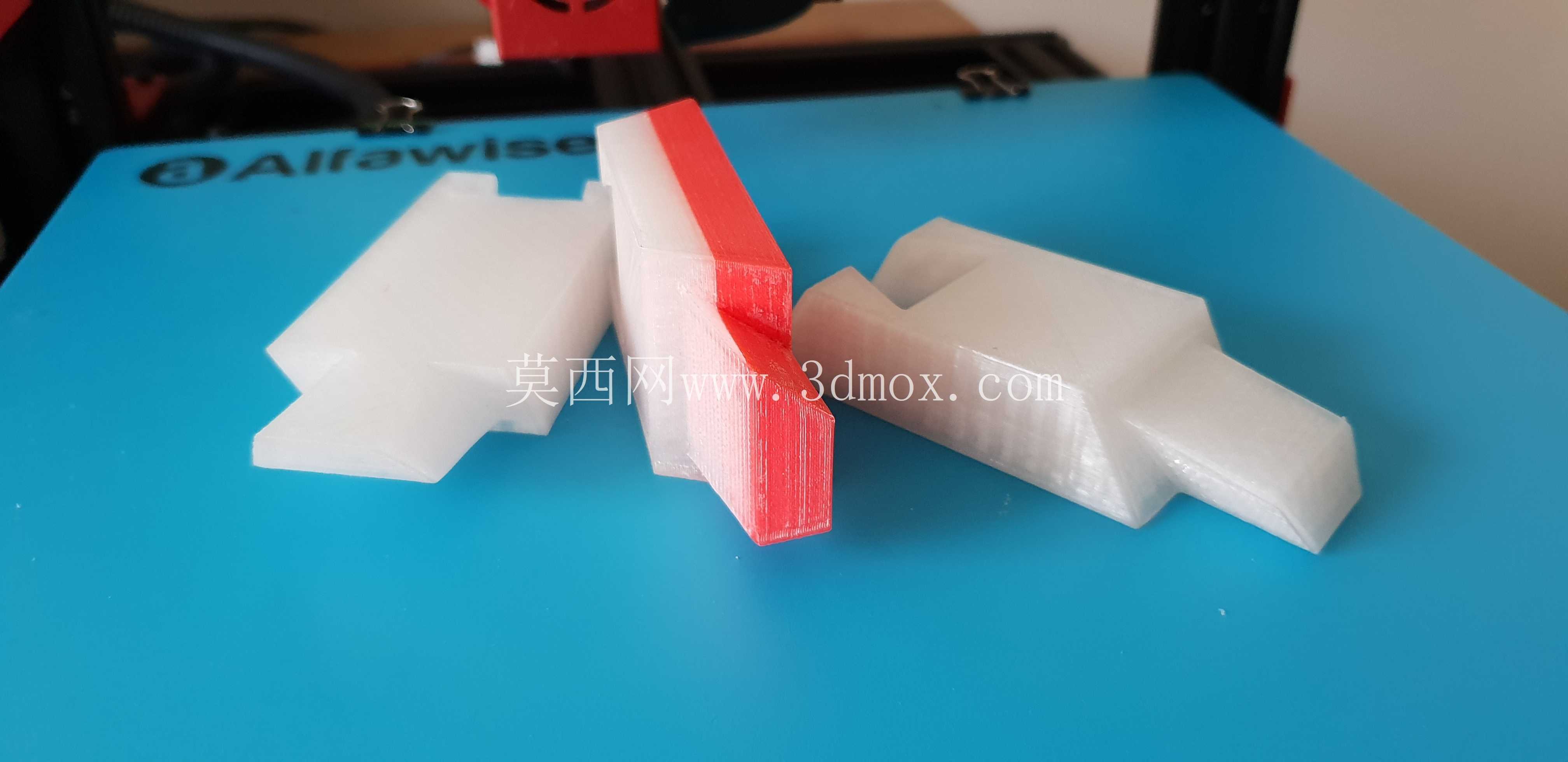

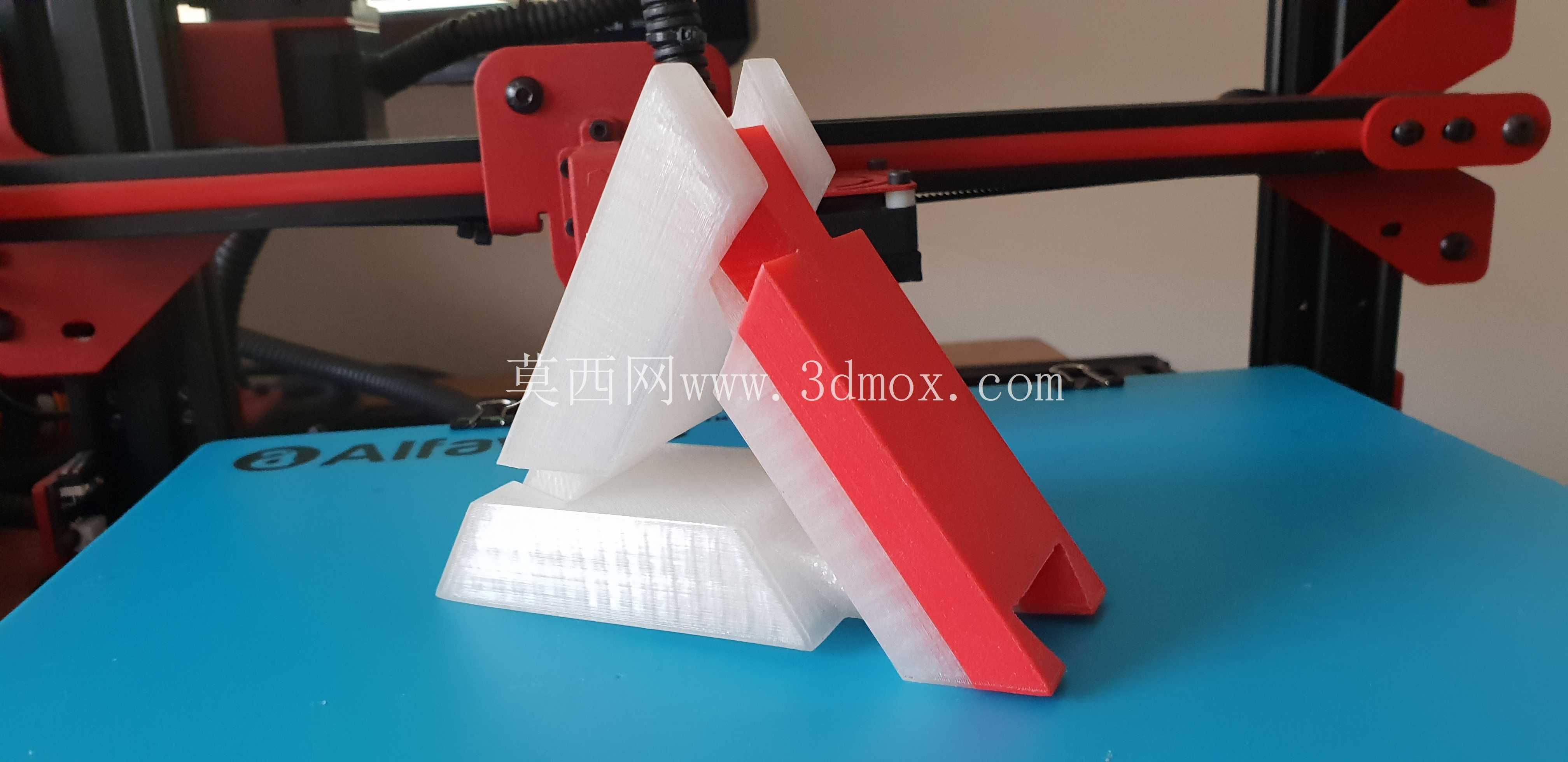

从安装边界与尺寸适配角度看，单体零件的外形采用等截面拉伸结合局部切槽的构型，整体外轮廓尺寸适配常规的桌面摆放场景，拼接完成后的整体占用空间不超过常规手掌大小，既适合作为桌面展示件，也方便收纳携带。零件的配合面采用平面贴合设计，没有复杂的曲面配合，不管是采用3D打印做快速样件验证，还是采用铸造工艺做批量生产，都能轻松保证配合精度，不需要做复杂的后期修配。在受力特性上，拼接完成后的结构在垂直方向的静载荷下，三个零件的受力会沿斜面分解为相互挤压的内力，不会出现单个零件受力过载的情况，只要材料的抗压强度满足要求，就能保持结构稳定，日常摆放、手持把玩都不会出现松脱。

这类互锁结构的设计难点在于三个完全相同的零件要同时满足拼接导向、自锁限位、无干涉拆装三个要求，设计过程中需要反复调整卡槽的位置与斜面角度，既要保证拼接时能顺畅滑入到位，也要保证拼接到位后三个方向都没有松脱间隙，同时还要满足拆装时能按特定顺序顺利脱出，不会出现锁死无法拆解的问题。不同于普通的卡扣结构，这款拼接件没有额外的弹性卡扣结构，完全依靠几何形状的空间限位实现锁紧，长期使用不会出现卡扣疲劳失效的问题，结构可靠性更高。在实际教学应用中，这类结构可以帮助学习者快速理解空间装配的逻辑，打破二维图纸的思维局限，建立三维空间的装配干涉校验思路；在文创产品应用中，这类极简的三零件互锁结构自带几何美感，不需要额外的表面装饰就能呈现出简洁的工业设计质感，适合作为机械主题的文创周边产品；在工业结构设计参考中，这类等零件互锁的思路可以拓展应用到快装模块化结构中，减少紧固件的使用，提升装配效率，降低后期维护的零件备件成本。
