手动凸轮驱动锤砧敲击演示机构

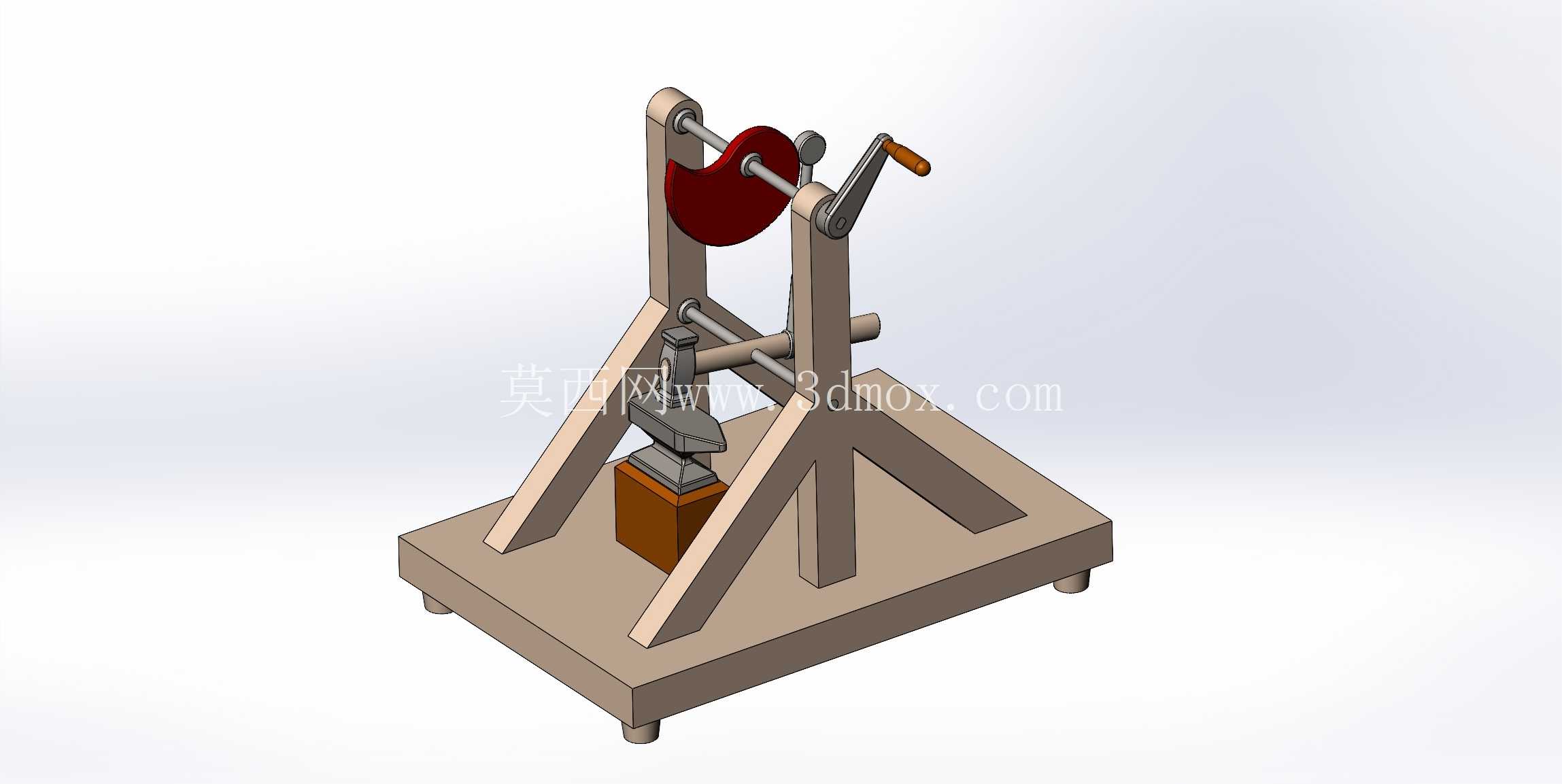

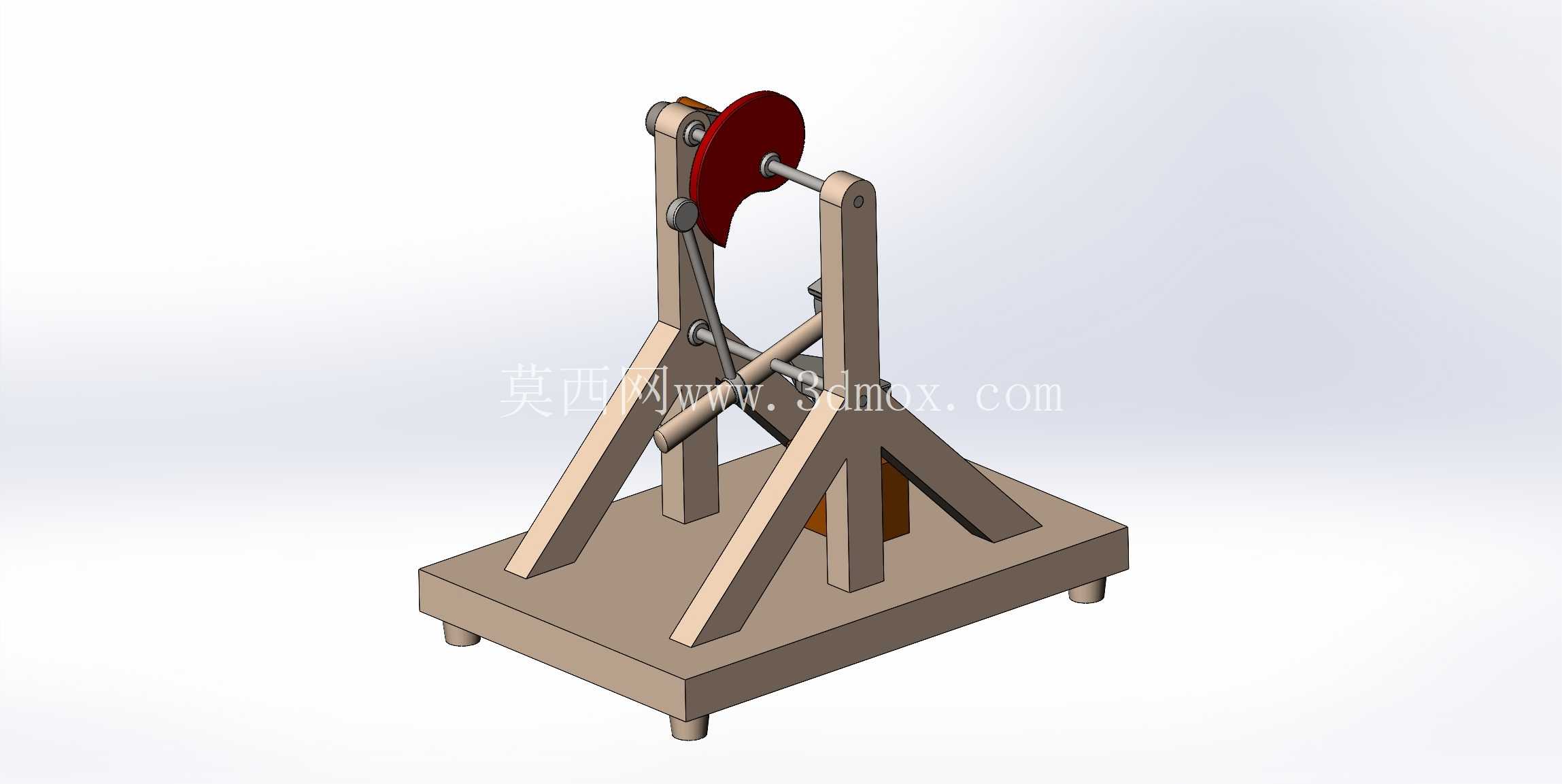

　　这套手动驱动的锤砧敲击机构，常被用作机械原理教学演示教具，也可作为小型手工锻打工位的原理验证结构，在职业院校机械专业课堂、青少年科创实践场景中，能够直观展示凸轮传动的运动转换逻辑，帮学习者快速理解旋转输入转化为直线往复敲击输出的完整过程。从结构布局来看，整套机构采用三角斜撑式木质底座作为承载基础，四个底脚设置了小幅凸起的支撑垫，既可以避免底座直接与放置台面硬接触产生滑移，也能抵消敲击动作产生的局部振动，保证机构运行时的整体稳定性，底座的安装边界可适配常规教学实验台、桌面工作台的摆放需求，无需额外打孔固定即可直接放置使用。

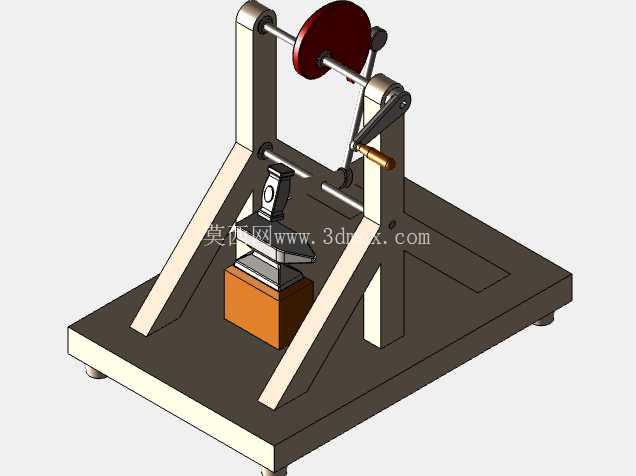

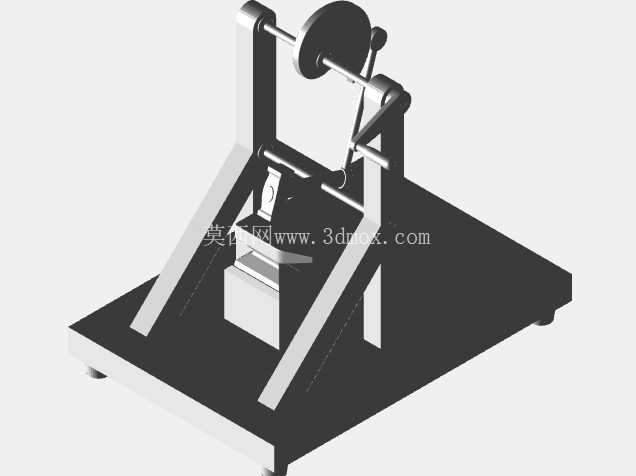

　　动力输入侧设置了带木质握套的手摇柄，摇柄与凸轮轴直接固连，操作者转动摇柄即可带动红色盘形凸轮同步旋转，凸轮的轮廓曲线经过专门设计，能够在旋转一周的周期内，完成一次锤体抬升、快速下落敲击的完整动作循环，凸轮与锤体上端的接触位置设置了耐磨接触块，长期反复接触也不会出现过度磨损导致的行程偏差。锤体部分采用导向杆约束运动路径，两根平行的竖向导向杆穿过锤体两侧的导向孔，保证锤体始终沿竖直方向往复运动，不会出现偏摆卡滞的问题，锤体下方对应位置设置了带安装槽的砧座，砧座通过嵌入式结构固定在底座中部的承托块上，可根据演示需求更换不同形制的砧头，模拟不同锻打工序的作业场景。

　　支撑凸轮轴与导向杆的立式支架采用斜向加强筋结构，与底座的三角撑形成一体化的受力框架，能够承受锤体下落敲击产生的冲击载荷，避免支架出现形变松动。从实际功能特性来看，这套机构不需要外接电源或气源，纯手动驱动即可运行，非常适合无动力配套的教学场景使用，摇柄的转动阻力经过适配调整，即便是未成年学习者也可以轻松摇动完成演示，锤体的下落行程经过限位设计，敲击力度控制在安全范围内，不会出现锤体脱出导向结构的风险。在设计思路上，这套机构优先简化了传动链路，没有额外设置齿轮减速或弹簧蓄能结构，直接通过凸轮轮廓驱动锤体运动，最大程度减少了传动环节的能量损耗，同时让整个运动过程完全外露，学习者可以清晰观察到每个零件的运动状态，理解凸轮轮廓形状与锤体运动规律的对应关系——凸轮的升程段对应锤体抬升过程，回程段对应锤体靠自重下落敲击的过程，不同的凸轮轮廓可以实现不同的敲击频率、抬升高度特性。

　　在小型手工加工场景中，这套机构的原理也可经过放大改进，作为小型手动锻打设备的核心结构，替代纯人力挥锤的作业方式，降低操作者的劳动强度，尤其适合小尺寸金银首饰加工、小型铁艺零件打制的作业场景，机构的整体尺寸紧凑，放置在桌面即可使用，不会占用过多工位空间，各运动部件的连接位置都采用了快拆式的销轴固定，需要维护或调整参数时，可以快速拆卸更换凸轮、锤体等零件，适配不同的演示或加工需求。整套机构的运动副都预留了合理的配合间隙，长时间运行也不会出现卡滞问题，木质的结构件既降低了整体重量，也具备足够的结构强度承受敲击冲击，适合作为机械原理入门的具象化教学载体。
