双肘布莱克式颚式破碎设备三维建模

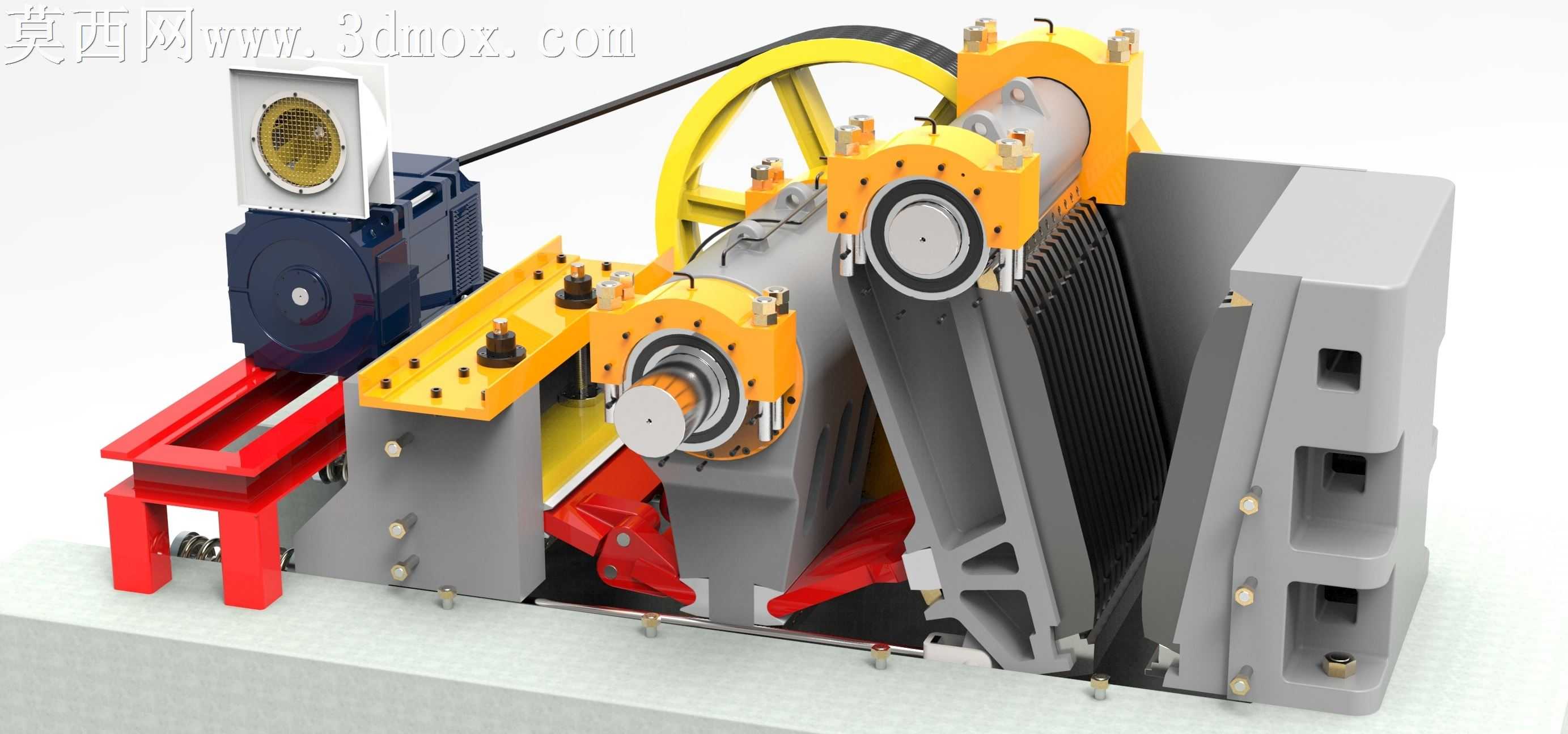

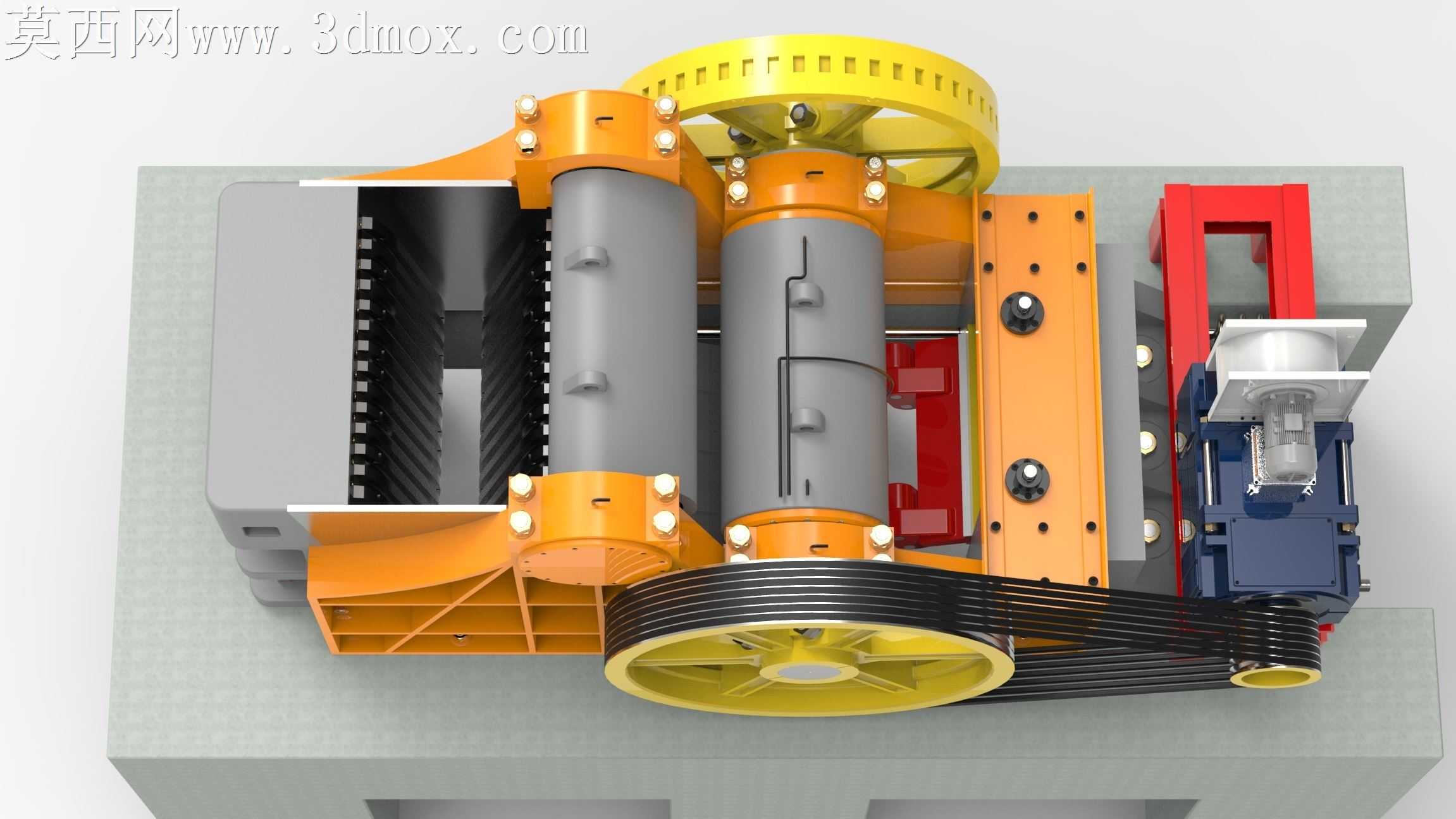

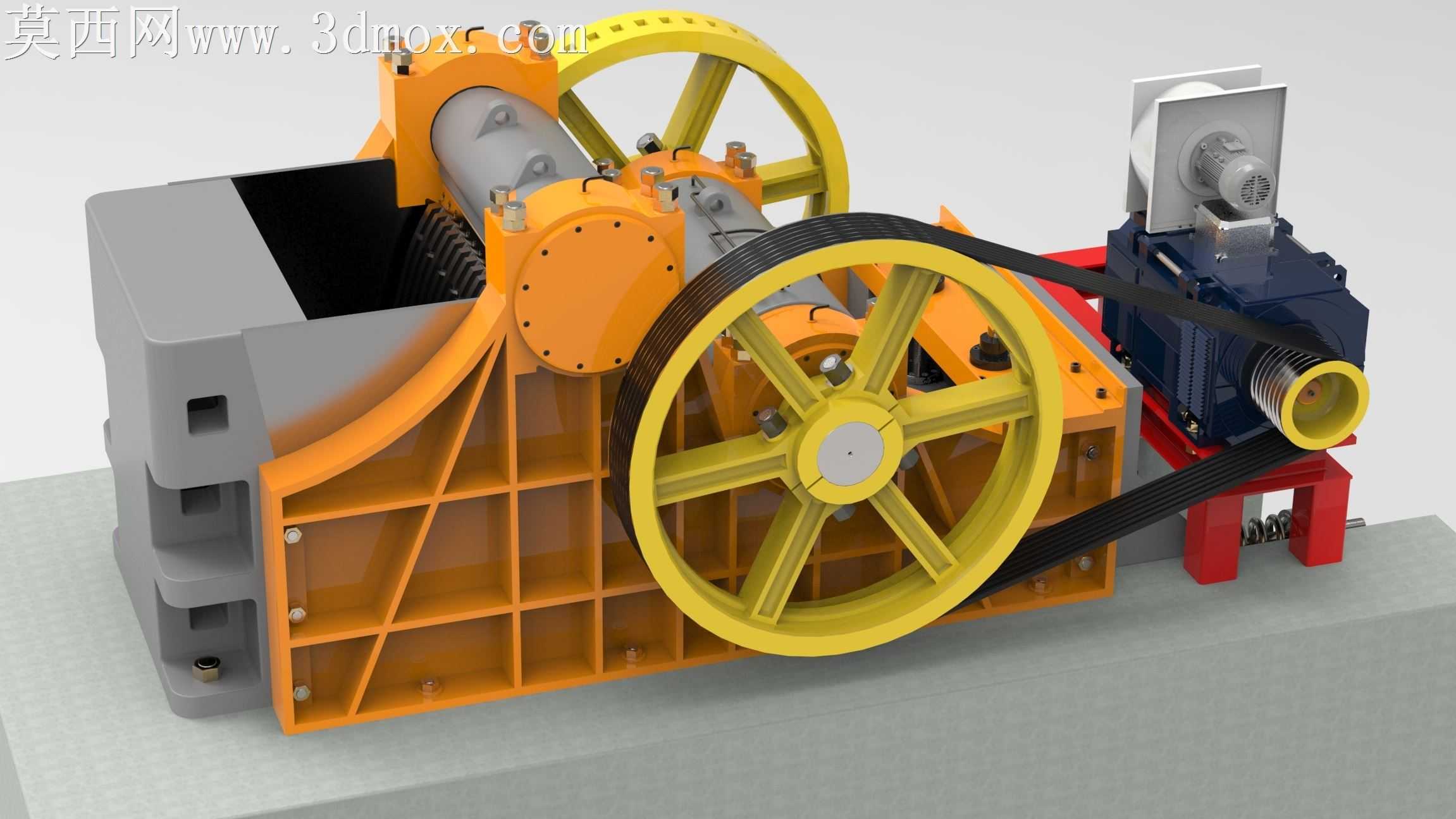

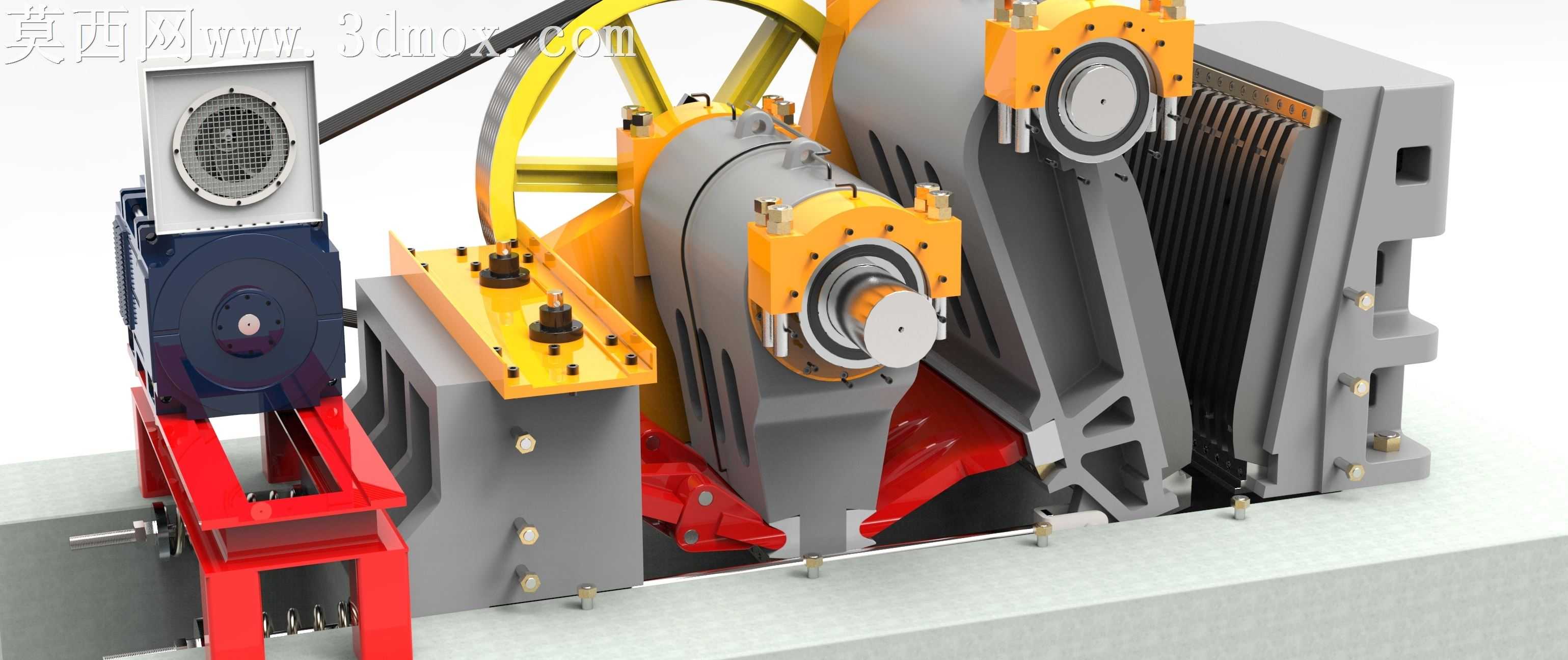

本模型为双肘（布莱克）颚式破碎机的三维建模作品，还原了约1950年匈牙利甘茨双肘颚式破碎机的经典结构，可作为机械教学与技术参考的数字化资料。建模过程中严格遵循真实设备的结构比例与装配逻辑，对设备的各个组成部件进行了精细化的特征构建：首先完成破碎腔主体机架的建模，机架采用厚重的箱型加筋结构设计，建模时还原了机架上的安装孔位、加强筋排布、颚板安装槽等细节，准确复现了重型破碎设备机架的高刚性结构特征；其次对核心的双肘传动机构进行建模，包含偏心轴、动颚、肘板、调整座等核心传动部件，还原了双肘机构的运动铰接关系，清晰展现动颚的复杂摆动轨迹对应的结构支撑逻辑；随后对传动系统进行建模，包含大直径带轮、飞轮、V型传动带、驱动电机配套减速装置，其中带轮采用辐条式结构，还原了带轮的轮槽、轮毂、辐条的细节特征，飞轮与带轮同轴布置，匹配重型设备启动与运转的惯量需求，减速装置与电机的安装支座、连接结构也做了完整还原，同时还原了设备底部的安装支座、机架侧边的润滑管路接口、紧固件排布等细节。材质与渲染阶段，针对不同部件匹配对应的材质属性：机架与动颚主体采用铸钢材质，调整表面粗糙度与金属色泽还原铸钢件的厚重哑光质感；带轮与飞轮采用铸铁材质，还原铸铁件偏深的金属色泽与表面质感；传动带采用黑色橡胶材质，调整漫反射与粗糙度参数还原橡胶的哑光弹性质感；电机与减速箱外壳采用机加工金属搭配漆面的材质，还原工业电机的外观特征；安装底座采用混凝土材质，还原设备安装基础的质感。渲染阶段采用柔和的工业展示光照，清晰呈现各个部件的结构轮廓与装配关系，通过合理的视角设置完整展现设备的整体布局与核心结构，突出双肘颚式破碎机的结构特点。设计思路上以还原经典设备结构、服务机械教学为核心，完整保留原设备的结构特征与装配逻辑，可用于颚式破碎机的结构原理讲解、机械设计课程的参考案例，帮助学习者直观理解双肘颚式破碎机的工作原理与结构组成，清晰展现重型破碎设备的设计逻辑与结构特点。
