工业用立式开盖式破碎处理设备结构设计

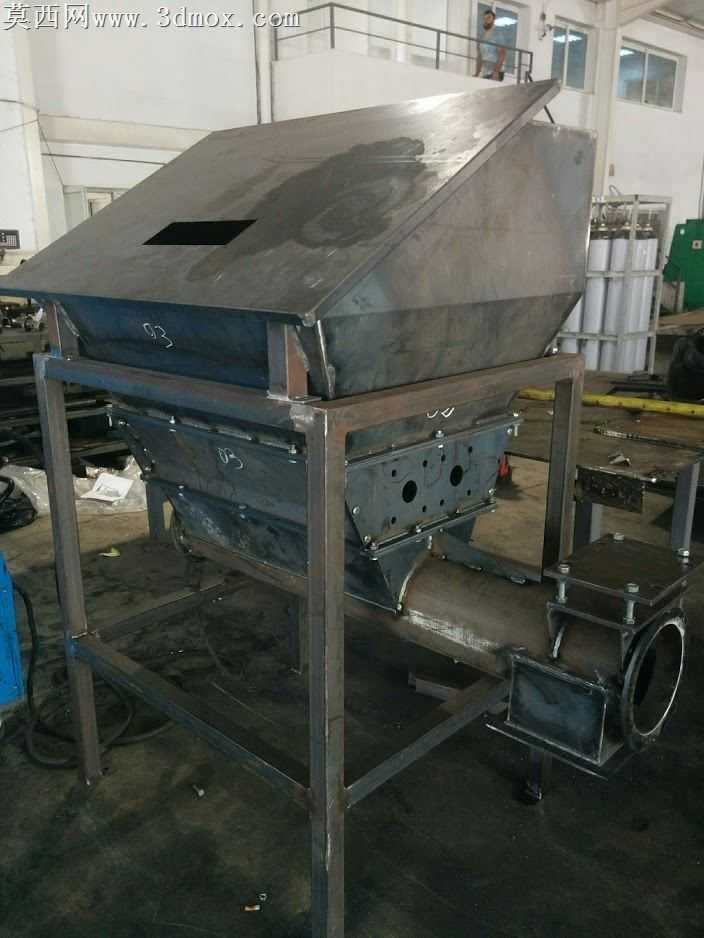

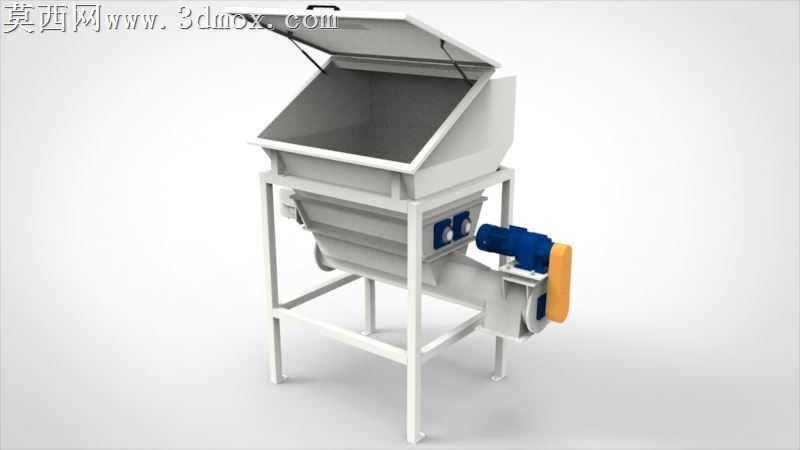

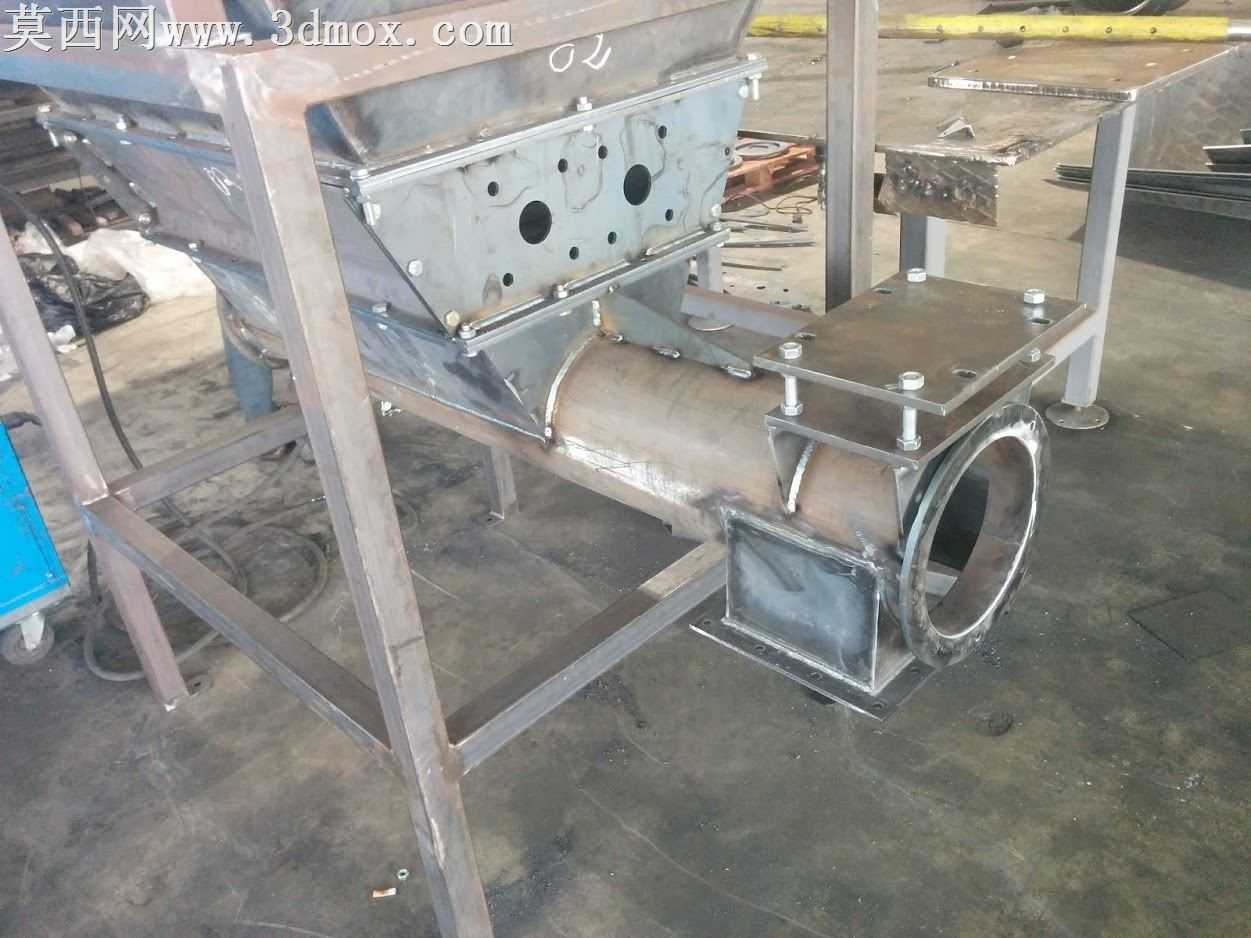

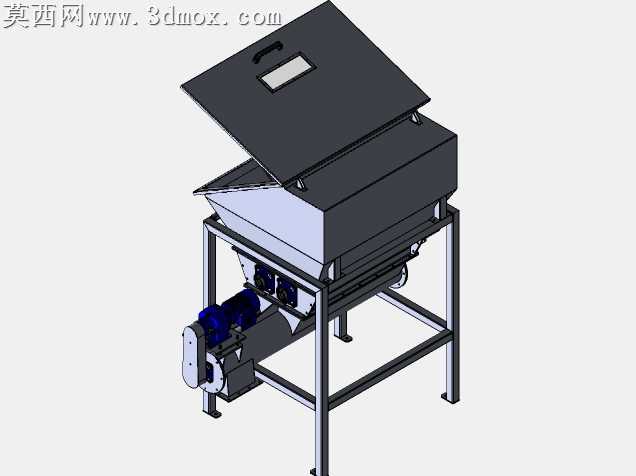

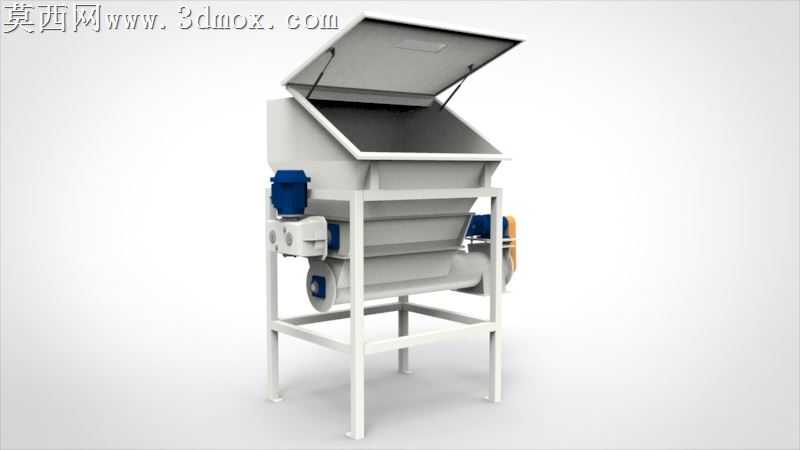

本作品为工业破碎处理设备的三维设计方案，采用立式分层结构布局，整体依托方管焊接成型的立式机架承载全部功能组件，机架采用四腿支撑加横向拉结筋的结构形式，保证设备运行过程中的结构稳定性，避免破碎作业产生的振动导致设备移位或结构变形。设备上部设置可向上开启的翻盖式进料仓，翻盖与仓体之间采用气撑杆作为支撑连接件，可在翻盖开启后自动保持开启角度，方便操作人员向仓内投入待破碎物料，同时翻盖闭合后可形成封闭的作业空间，避免破碎过程中物料飞溅，提升作业安全性。进料仓下方为多层平行布置的破碎辊轴组件，辊轴端部配置独立的驱动单元与传动连接结构，驱动单元采用侧装式布局，通过紧固件固定在仓体侧壁的安装支座上，不同层级的辊轴配合可实现对物料的多级挤压、剪切破碎，保证物料破碎后的粒径符合处理要求。设备下部设置倾斜布置的出料导槽结构，破碎完成的物料可顺着导槽滑落至设备侧方的出料位置，方便后续物料的收集与转运。建模过程中对各部件的装配关系进行了完整还原，包括机架方管的拼接焊缝位置、驱动单元与辊轴的连接法兰、气撑杆两端的铰接支座、仓体板件的折弯结构等细节均做了精细化处理；渲染阶段采用哑光白作为机架与仓体的主体材质，驱动单元外壳采用工业蓝配色区分功能部件，金属辊轴部分做了金属磨砂质感处理，整体视觉效果贴合工业设备的真实外观质感。设计过程中充分考虑了设备的维护便利性，侧装的驱动单元无需拆解设备主体即可完成检修更换，上开盖结构也方便操作人员定期清理仓内残留物料、检查辊轴磨损情况，整体结构紧凑，占地面积小，适用于多种工业场景下的中小型物料破碎处理作业，各部件的尺寸参数经过合理匹配，保证设备运行时的动平衡，降低运行噪音与振动幅度。
