数控铣床主轴用快拆式防尘鞋结构

　　在数控铣床日常加工场景中，主轴端面长期暴露在切削液喷淋、金属切屑飞溅的工况下，尤其是加工铸铁、铸铝这类易产生细碎硬质切屑的工件时，切屑很容易嵌入主轴端面的安装缝隙，不仅会造成刀柄装夹定位精度偏差，长期积累还会磨损主轴密封结构，导致切削液渗入主轴轴承腔，引发轴承润滑失效、主轴温升异常等故障。常规的一体式橡胶防尘套在更换钻头、铣刀等刀具时，需要整体拆卸，反复拆装不仅耗时，橡胶材质长期接触切削液还容易老化开裂，密封寿命短，无法满足车间批量加工的连续生产需求。

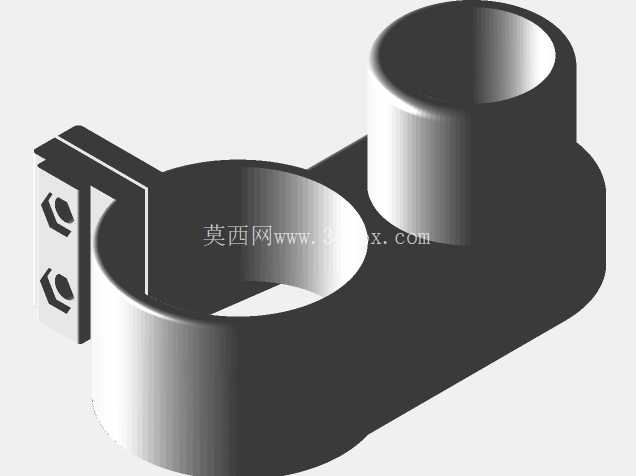

　　这款防尘鞋结构正是针对这类实际痛点设计，整体采用双环式安装布局，其中大直径环体对应主轴端的安装基准面，小直径环体预留刀具伸出的避让空间，两个环体通过一体化的连接基座连为整体，基座侧面延伸出带双安装孔的固定耳板，耳板上的安装孔位可直接适配主轴端侧的原有螺纹孔，不需要额外在主轴本体上打孔改造，避免破坏主轴的原有结构强度。设计时特意在固定耳板对应的安装位置做了嵌装螺母的结构预留，安装时可以预先将铜质嵌装螺母压入模型对应的安装槽内，配合手动螺丝实现快拆固定，每次更换钻头、面铣刀等不同规格刀具时，只需要拧下两颗手动螺丝就能翻开防尘套，不需要整体将防护结构从主轴上拆下，大幅缩短换刀时的防护件拆装时间，也避免反复拆装造成的安装定位偏移。

　　从安装边界来看，大直径环体的内径尺寸完全匹配常用立式数控铣床的主轴端外径，环体与主轴接触面做了0.2mm的间隙预留，安装时可以在间隙内填充薄型密封毛毡，既能阻挡细碎切屑从缝隙进入主轴端面，又不会因为过盈配合造成拆装卡滞；小直径环体的内径根据常用刀具的最大刀柄直径做了避让设计，不会干涉刀具的高速旋转，环体边缘做了圆弧倒角处理，避免高速旋转时刮擦刀具刀柄表面。连接基座的厚度控制在8mm，既保证整体结构的刚性，不会因为切削液冲击或者切屑碰撞发生变形移位，又不会过多占用主轴端的操作空间，不会影响刀柄的装卸操作。固定耳板的位置特意避开了主轴端的打刀缸行程位置，安装后不会干涉打刀动作，也不会影响主轴端面的刀具定位检测。

　　实际使用时，该结构可以采用3D打印制作，选用耐切削液腐蚀的尼龙材质打印即可满足使用需求，嵌装的铜螺母可以反复拆装使用，不会因为多次拧动螺丝造成安装孔滑牙。相比传统的帆布防尘套或者橡胶防尘套，这种刚性结构的防尘鞋不会因为主轴高速旋转产生的气流出现甩动、移位的问题，防护覆盖范围完全覆盖主轴端面与刀柄的连接缝隙，能够有效阻挡95%以上的细碎切屑和飞溅的切削液进入主轴安装面，日常维护只需要每班加工结束后用压缩空气吹掉表面积累的切屑即可，不需要频繁更换。在结构细节处理上，两个环体的端面都做了1mm的凸边设计，安装后凸边可以紧贴主轴端面和刀柄的台阶面，形成迷宫式密封结构，即使有少量切屑被切削液冲到环体边缘，也会被凸边阻挡，不会直接进入连接缝隙。连接基座与两个环体的过渡位置都做了圆角过渡，避免应力集中，在3D打印制作时不会出现层间开裂的问题，长期使用的结构强度更有保障。耳板上的安装孔周围做了2mm的加厚凸台，进一步提升安装位置的结构强度，拧紧螺丝时不会因为压力过大造成耳板开裂。
