CNC主轴用双工位螺母锁紧式防尘防护结构

　　在数控加工车间的日常运维场景里，主轴端面的防尘防护一直是容易被忽略但直接影响设备维护周期的细节，尤其是做小型桌面级CNC路由加工的场景，日常加工亚克力、密度板、软金属产生的细碎切屑、粉尘很容易顺着主轴安装缝隙钻进主轴安装座的配合面，时间久了不仅会造成进给卡顿，还会磨损主轴锁紧接触面，每次换刀清理缝隙里的积屑都要耗费不少时间。这款防护结构就是针对这类双主轴并排布置的小型CNC路由设备设计的，直接卡在两个主轴的安装座位置，把主轴和安装座之间的接缝完全罩住，从根源上阻挡切屑和粉尘落入配合缝隙。

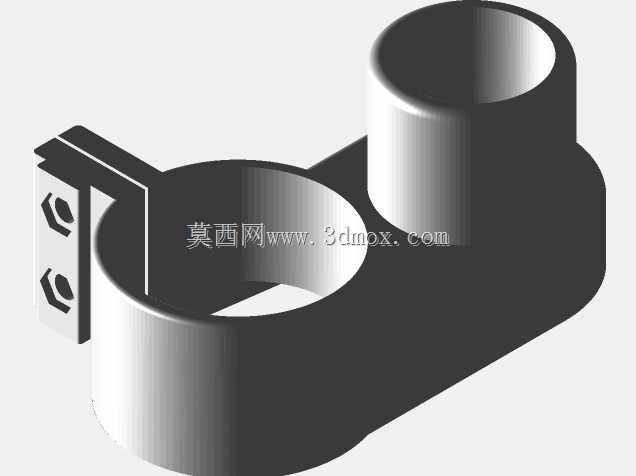

　　从结构设计来看，整体采用一体化弯折成型的结构，主体是两个对应主轴外径的半包围抱箍环，两个环通过一块平整的连接基板连为一体，基板侧边延伸出带两个安装孔的固定支耳，支耳上的孔位对应安装座上现成的螺丝孔位，不需要额外在设备上打孔攻丝，安装的时候直接把抱箍环卡在主轴根部的轴颈位置，让支耳贴紧安装座的侧壁，用手拧螺钉穿过支耳孔拧入原有安装孔就能完成固定。设计的时候特意在抱箍环和基板的连接位置做了加厚的过渡圆角，避免长期受设备振动影响出现应力断裂，同时抱箍环的内圈直径比主轴外径大0.2mm，既不会和主轴转动产生摩擦干涉，又能把缝隙控制在粉尘难以穿过的范围，不需要额外加装密封条就能实现不错的防尘效果。

　　考虑到日常换钻头、拆主轴的需求，这款结构没有做成完全封闭的整环抱箍，而是在对应主轴拆装的方向留了足够的操作缺口，更换钻头的时候不需要把整个防护结构拆下来，只要松开主轴的锁紧机构就能直接取出钻头，不会干涉换刀操作。另外设计时预留了螺母嵌装的结构位，可以把六角螺母直接嵌在支耳对应的沉槽里，安装的时候不需要伸手到安装座背面扶螺母，直接从正面拧螺丝就能完成锁紧，对于安装空间狭窄、背面没有操作空间的小型设备来说，这个细节能大幅降低安装和后期拆卸维护的难度。

　　从安装边界尺寸来看，两个抱箍环的中心距完全匹配市面上常见的双主轴小型CNC路由器的主轴间距，连接基板的厚度控制在3mm，不会额外占用Z轴的进给行程，支耳的伸出长度刚好对齐安装座上的原有螺丝孔位，安装完成后整个防护结构的最外侧边缘不会超出安装座的外轮廓，不会和工作台面上的夹具、加工工件产生运动干涉。抱箍环的轴向高度设置为15mm，足够覆盖主轴和安装座配合的整个接缝长度，同时不会向上延伸碰到主轴的夹头螺母位置，不会影响夹头的松紧操作。

　　实际使用过程中，这种结构的防护效果比传统的缠胶带、贴海绵的临时防护方案好很多，塑料材质的一体结构不会像海绵那样容易被切屑刮烂，也不会像胶带那样残留胶渍难清理，日常清理只需要用毛刷扫过表面就能把积屑扫走，每次换刀的时候不需要特意清理接缝位置的积屑，能减少不少日常维护的工作量。针对不同直径的主轴，只需要调整抱箍环的内圈直径就能适配，整体结构没有复杂的曲面和薄壁结构，不管是3D打印小批量制作还是注塑批量生产都很容易实现，安装孔位的通用化设计也让它能适配多款同规格的小型CNC加工设备，不需要针对每款设备单独调整结构。
