手动腹腔镜手术操作器械结构设计

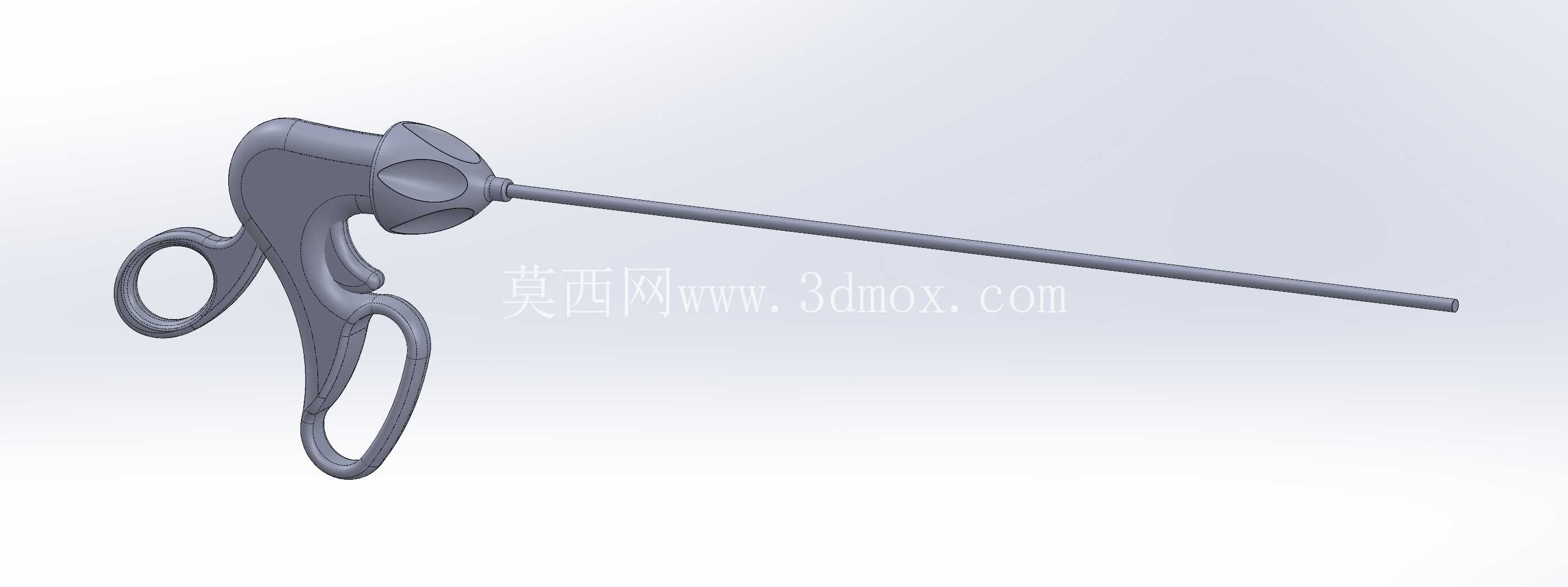

　　在微创外科手术的临床操作场景中，手动腹腔镜器械是施术者完成腹腔内组织夹持、剪切、分离等操作的核心执行部件，这类器械需要经体表微小穿刺通道进入体腔，所有操作动作都要通过体外的手柄端传递到体腔内的工作端，对结构的传动精度、操作手感、外形适配性都有极高的工程要求。本次呈现的是不带器械尖端的标准手动腹腔镜器械主体粗略结构，在设计思路上优先匹配常规腹腔镜手术的操作逻辑，手柄部分采用枪式指环握持结构，两个指环分别对应固定握持位与活动操作位，施术者可以单手握持完成开合动作，指环的弧度完全贴合人体手指自然弯曲形态，长时间操作也不会产生明显的局部压痕，手柄主体上的凸起定位结构可以让手掌在握持时自然找到对位基准，避免操作过程中器械出现轴向转动偏移。

　　器械的长杆部分是伸入体腔的核心结构，轴长设定为330mm，这个尺寸是经过大量临床操作场景验证的通用长度，既可以满足常规体型患者腹腔内操作的深度需求，不会因为杆长过短导致操作端无法到达目标术区，也不会因为杆长过长造成操作力矩过大、手部动作传递出现迟滞，长杆的轴径严格控制在4mm，匹配常规腹腔镜手术的5mm穿刺鞘通道尺寸，杆身采用等径圆柱结构，表面做光滑过渡处理，进出穿刺鞘时不会产生卡滞，也能减少对穿刺鞘密封结构的磨损。

　　在结构传动的设计逻辑上，手柄端的开合动作通过杆身内部的传动构件传递到前端工作端，因为是不带尖端的主体模型，前端预留了标准的器械尖端安装接口，可以根据不同手术需求搭配抓钳、剪刀、分离钳等不同功能的工作端头，接口的配合尺寸采用行业通用的卡扣式连接标准，更换端头时不需要额外工具，徒手即可完成快速拆装，连接后不会出现轴向窜动或者周向转动，保证操作力的精准传递。从安装边界来看，整个器械除了长杆部分伸入体腔之外，手柄部分完全位于体外，手柄的最大外径控制在合理范围内，不会和其他并排使用的腹腔镜器械（比如镜头、超声刀、冲洗器等）产生操作干涉，指环的位置距离杆身末端的距离符合人手自然握持的力臂长度，手指开合的行程和前端工作端的开合行程做了等比例匹配，施术者可以通过手指的开合幅度直观判断前端工作端的张开角度，不需要额外的视觉反馈就能完成精准操作。

　　在实际临床使用中，这类手动腹腔镜器械需要反复经过高温高压灭菌处理，所以结构设计上尽量减少了细小的缝隙和死角，避免组织残留或者灭菌不彻底，整个主体结构没有复杂的异形曲面，各个衔接位置都做了圆角过渡，既方便加工制造，也能减少灭菌后的擦拭清洁难度。对于三维建模从业者来说，这个模型可以作为腹腔镜类器械设计的基础参考框架，在后续细化设计时，可以根据不同的科室需求调整杆长、手柄握持角度，也可以在前端搭配不同的功能端头，完成整套腹腔镜手术器械的系列化设计，建模过程中需要重点关注手柄握持的人机工程尺寸、长杆的直线度公差、内部传动结构的行程匹配，这些细节直接决定了最终成品的操作手感和临床使用安全性。
