手动式传统材料去除成型加工装置

　　在小型零件单件修配、教学实训演示、小批量非标准件的去料加工场景里，这类手动驱动的成型加工装置始终保有不可替代的应用价值，它不需要外接动力源，完全依靠操作人员手动控制进给量与切削行程，对加工场地没有严苛的供电、气源要求，在机修车间的临时修配工位、职业院校的金工实训区、小型五金加工作坊的零散工序段都能见到这类结构的身影。从实际加工用途来看，该装置核心是通过手动驱动的执行端带动刀具做往复切削动作，完成对金属或非金属坯料的平面、沟槽、小型成型面的去除加工，相比大型自动化切削设备，它的操作门槛更低，操作人员可以通过顶部的手柄直接感知切削阻力，灵活调整进给力度，针对硬度不高的有色金属件、塑料件、木质模型坯料的粗加工与半精加工都能适配，尤其适合加工尺寸偏小、装夹定位简单的零件，不需要复杂的编程与参数调试，上手即可完成基础的去料成型作业。

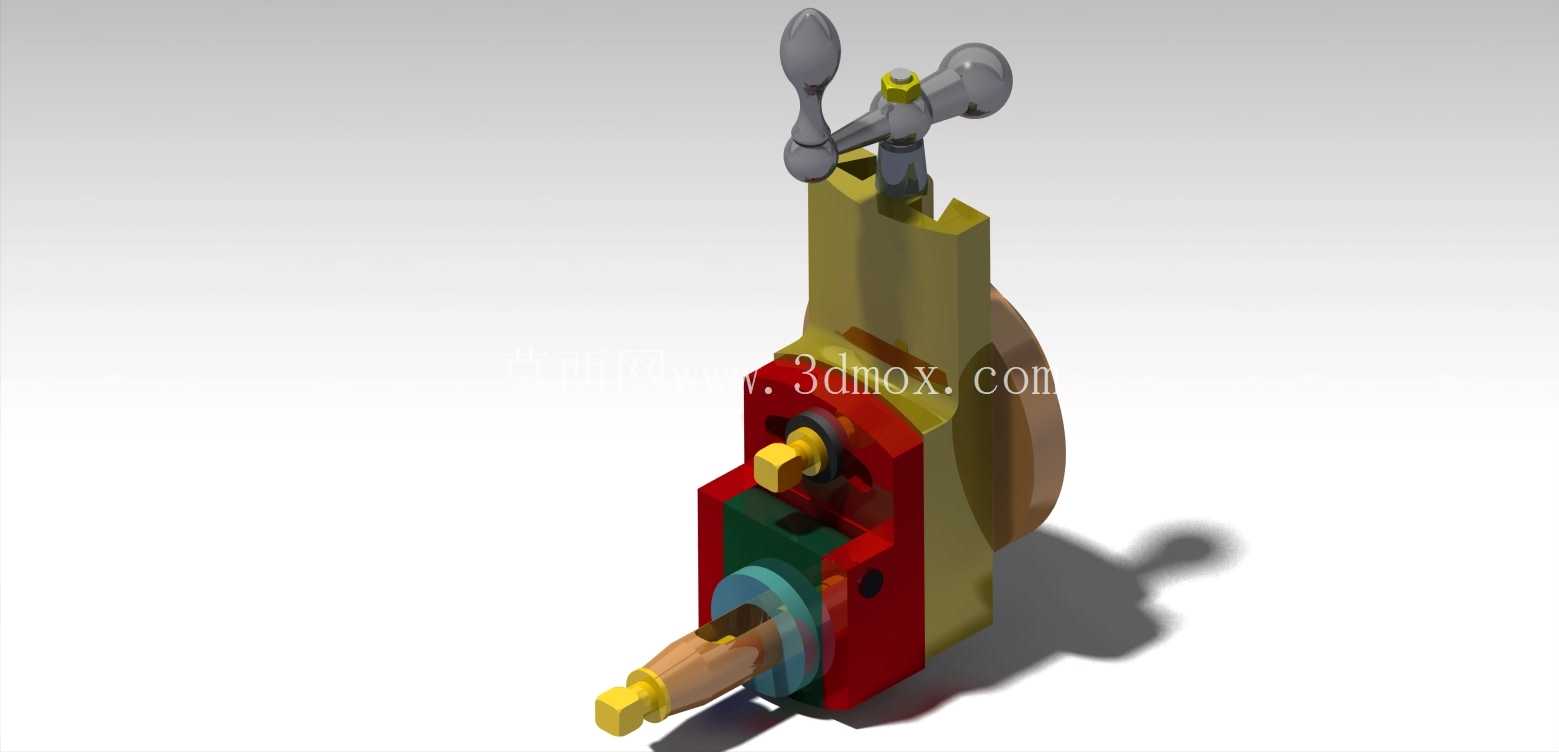

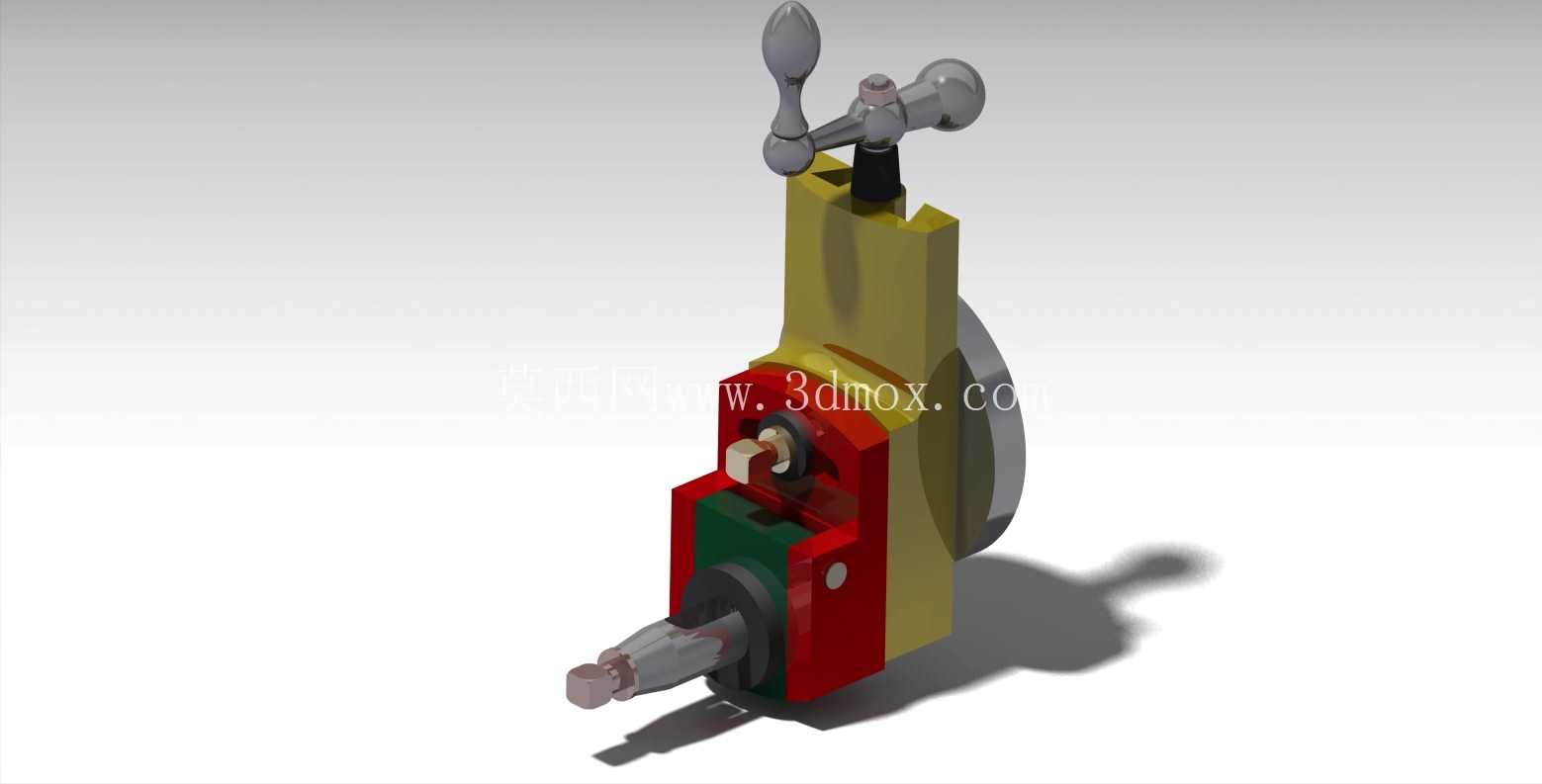

　　从功能特性上拆解，装置的动力输入完全由顶部的球形手柄完成，手柄通过螺杆副连接内部的传动结构，将手动的旋转动作转化为切削端的直线往复运动，进给量的控制精度可以通过手柄的转动圈数直观把控，操作人员可以根据坯料的材质硬度调整单次进给深度，避免吃刀过大导致的刀具崩损或者坯料变形。装置的主体支撑结构采用分层式布局，黄色的主体机架承担整体的结构刚性支撑，红色的传动腔体内部容纳曲柄滑块结构，将手柄输入的动力传递到前端的刀具装夹位，绿色的垫块部分用于调整传动间隙，补偿长期使用后的结构磨损，保证切削动作的平稳性，侧面的圆形配重轮用于平衡往复运动的惯性，让切削行程的速度更均匀，避免手动操作时出现的行程卡顿、切削面凹凸不平的问题。

　　在设计思路层面，这类装置优先考虑的是手动操作的力传递效率与结构维护便捷性，所有的传动部件都采用外露式的装配结构，不需要拆解主体机架就可以完成传动副的润滑、易损件的更换，刀具装夹端采用通用的装夹接口，可以适配不同规格的小型切削刀具，不需要定制专用的装夹配件。机架的底部预留了标准的安装孔位，可以直接固定在木质或者金属工作台面上，不需要额外制作专用的安装底座，安装边界的尺寸控制非常紧凑，整体占地空间不足0.3平方米，即使是空间狭小的工位也能完成布置。前端的刀具伸出行程预留了足够的加工余量，最大切削行程可以满足常规小型零件的加工深度需求，装夹坯料的工位可以根据加工需求调整位置，适配不同外形尺寸的坯料装夹，不需要额外加装复杂的可调夹具。从结构细节来看，顶部的操作手柄采用球形端头设计，握持时的受力更均匀，长时间操作也不容易出现手部打滑的问题，螺杆副的螺距经过匹配设计，转动一圈对应的进给量符合常规手动加工的吃刀需求，不会出现进给量过大导致的操作费力问题。传动腔体内部的滑块采用耐磨材质制作，长期往复运动也不会出现过快的磨损，侧面的配重轮与传动曲柄做了动平衡匹配，往复运动时的整机震动非常小，固定在工作台面上之后不会因为切削动作出现整机移位的问题。装置的各个连接部位都采用标准紧固件装配，所有的配件都可以采用通用五金件替换，后期维护的成本非常低，不需要采购专用的替换配件。

　　在实际使用过程中，操作人员只需要将待加工的坯料固定在前端的装夹位置，调整好刀具的初始位置，转动顶部的手柄即可带动刀具完成往复切削，通过缓慢进给坯料或者调整刀具位置，逐步去除坯料上多余的材料，最终得到需要的成型轮廓。这类装置虽然加工效率不如自动化的切削设备，但是在零散修配、教学演示、小批量打样的场景里，它的灵活性与低成本优势是大型设备无法替代的，结构上没有复杂的电控、液压部件，故障率极低，即使是没有太多设备维护经验的操作人员，也可以快速排查解决简单的运行故障。在三维建模过程中，这类装置的结构还原需要重点关注各个传动部件的运动配合关系，曲柄滑块的行程要与实际操作的动作匹配，各个连接部位的装配间隙要符合机械设计的常规公差要求，不能出现运动干涉的问题，外形尺寸的还原要兼顾实际操作的人机工程学要求，顶部手柄的高度、前端操作位的空间都要符合手动操作的舒适范围，保证模型导入到工程仿真软件中可以直接做运动模拟，验证切削行程的合理性与结构的刚性表现。
