上翻柜门用液压支撑气弹簧组件

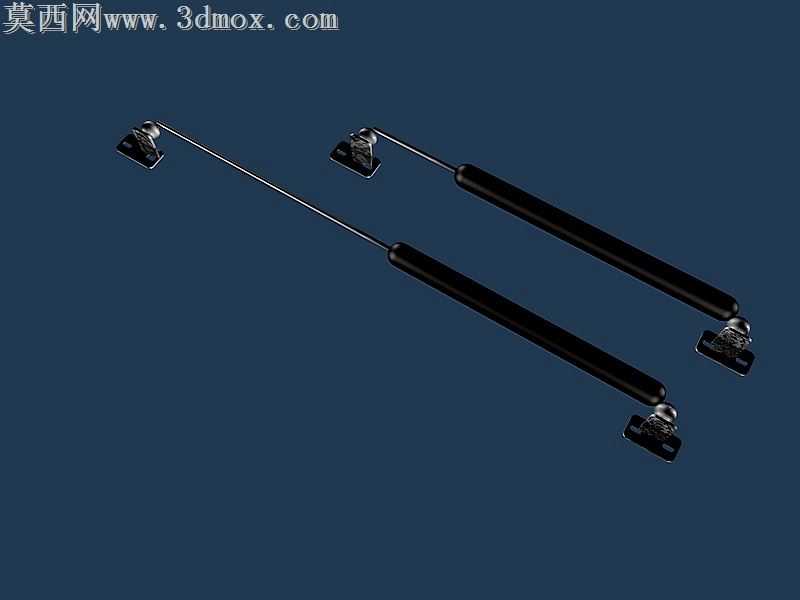

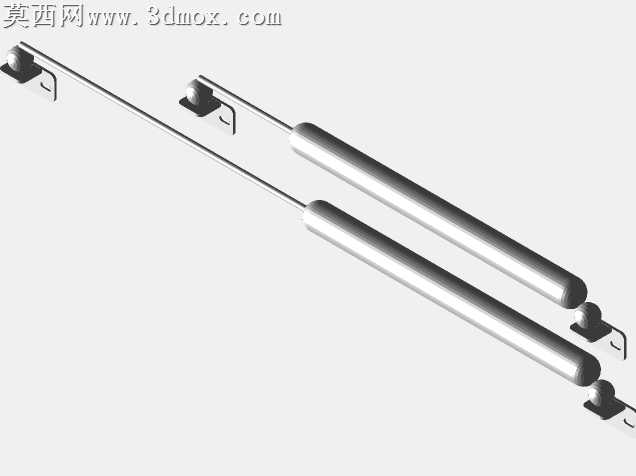

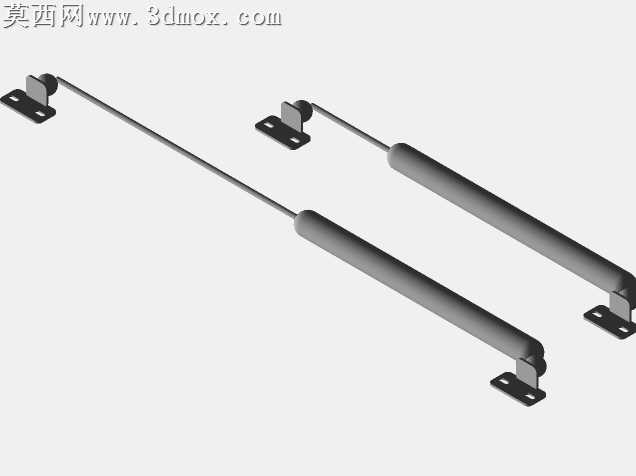

本模型为上翻式橱柜门配套的液压支撑气弹簧组件，采用三维参数化建模方式完成整套零件的构建与装配，完整还原了产品的实际结构与装配关系。建模过程中首先对两端的金属安装接头进行特征建模，精准还原球头铰接结构的安装孔位、球窝配合尺寸与固定底座的轮廓造型，保证安装结构与实际家装柜体、柜门的安装位完全匹配；其次对气弹簧的核心缸体部分进行建模，区分金属活塞杆与黑色密封缸筒的结构特征，还原活塞杆伸缩行程的尺寸关系，严格匹配产品标注的加长6英寸压缩长度5英寸的行程参数，保证球窝到球窝的安装距离符合实际使用要求。材质渲染阶段，对金属安装接头、活塞杆部分赋予哑光金属材质，模拟镀锌五金件的细腻金属质感，对缸体外壁赋予哑光黑色橡塑材质，还原气弹簧外管的真实触感，对铰接部位的细小结构做了细节倒角处理，避免模型棱角过于生硬失真。结构设计上，整套组件采用左右对称成对使用的布局，两端球头铰接结构可实现多维度转动适配，满足上翻柜门开启过程中的角度变化需求，液压阻尼结构的设计可实现柜门开启时的静音柔和抬升效果，关闭时缓冲无撞击，配套的固定螺钉结构也在模型中做了还原，可直观展示产品的完整安装固定方式。设计过程中充分考虑家用橱柜的使用场景，在保证支撑力度足够承托柜门面板重量的前提下，优化了整体杆体的粗细比例，避免支撑结构过于突兀影响橱柜内部美观度，同时对铰接部位的活动间隙做了合理预留，模拟实际产品转动时的顺畅度，不存在结构干涉问题，可直接用于家装五金配件的方案展示、产品结构演示以及橱柜定制的配套选型参考。
