户外便携折叠式金属火箭炉结构设计

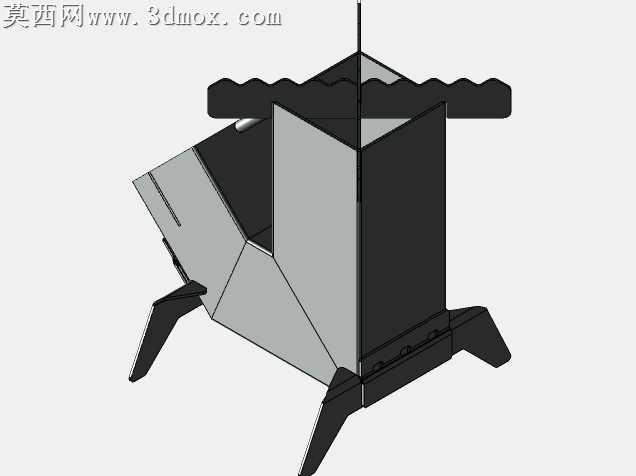

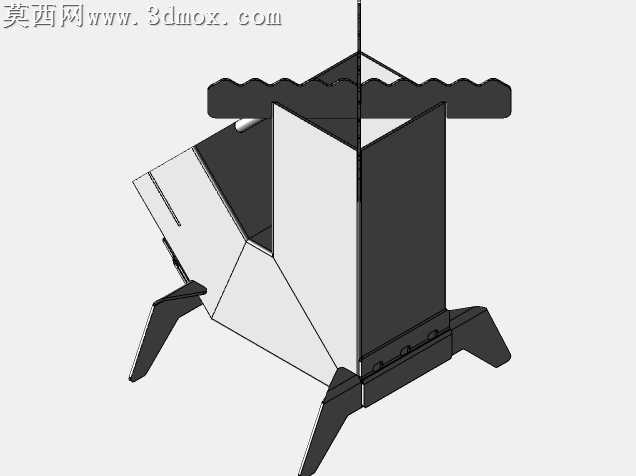

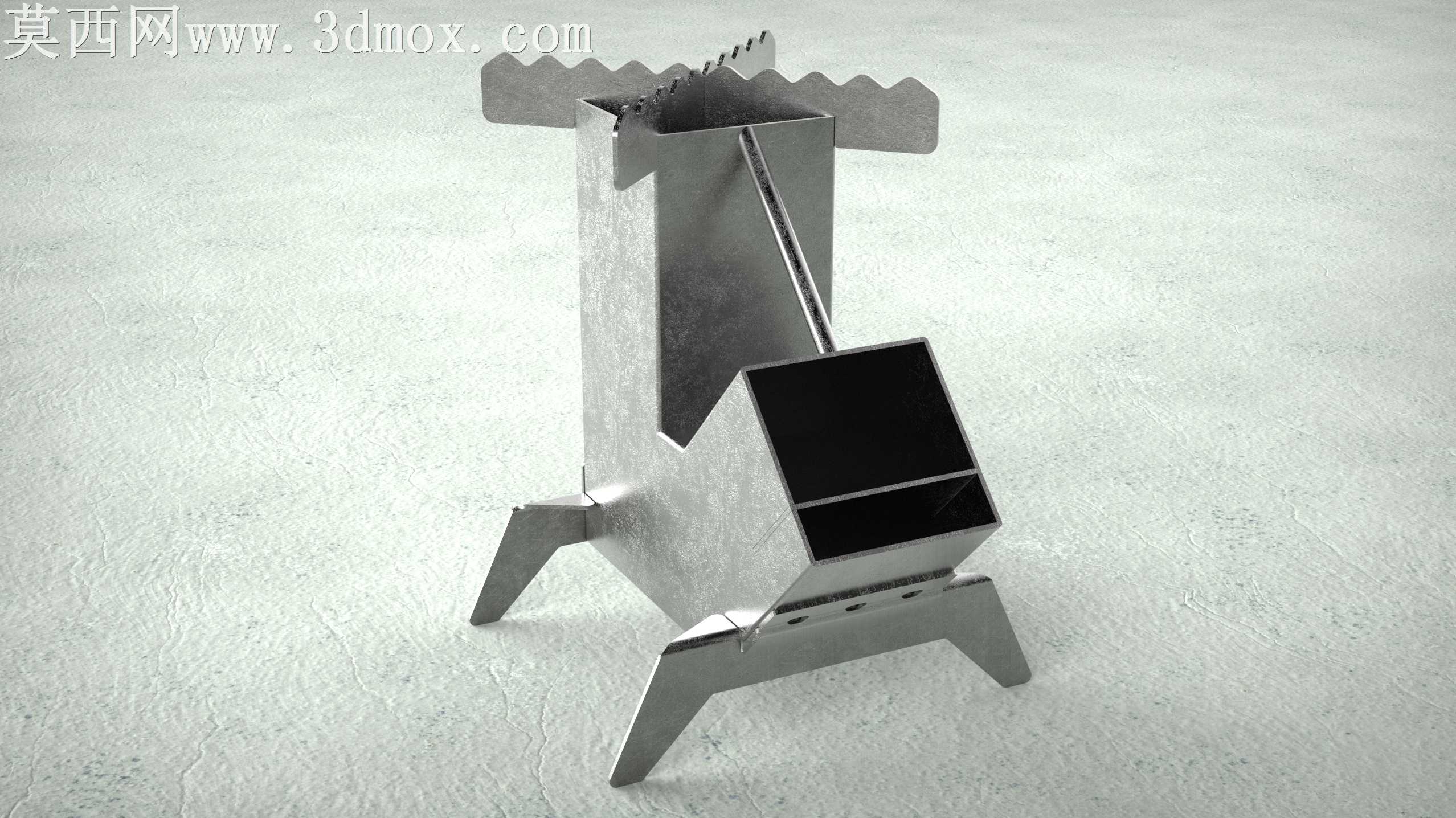

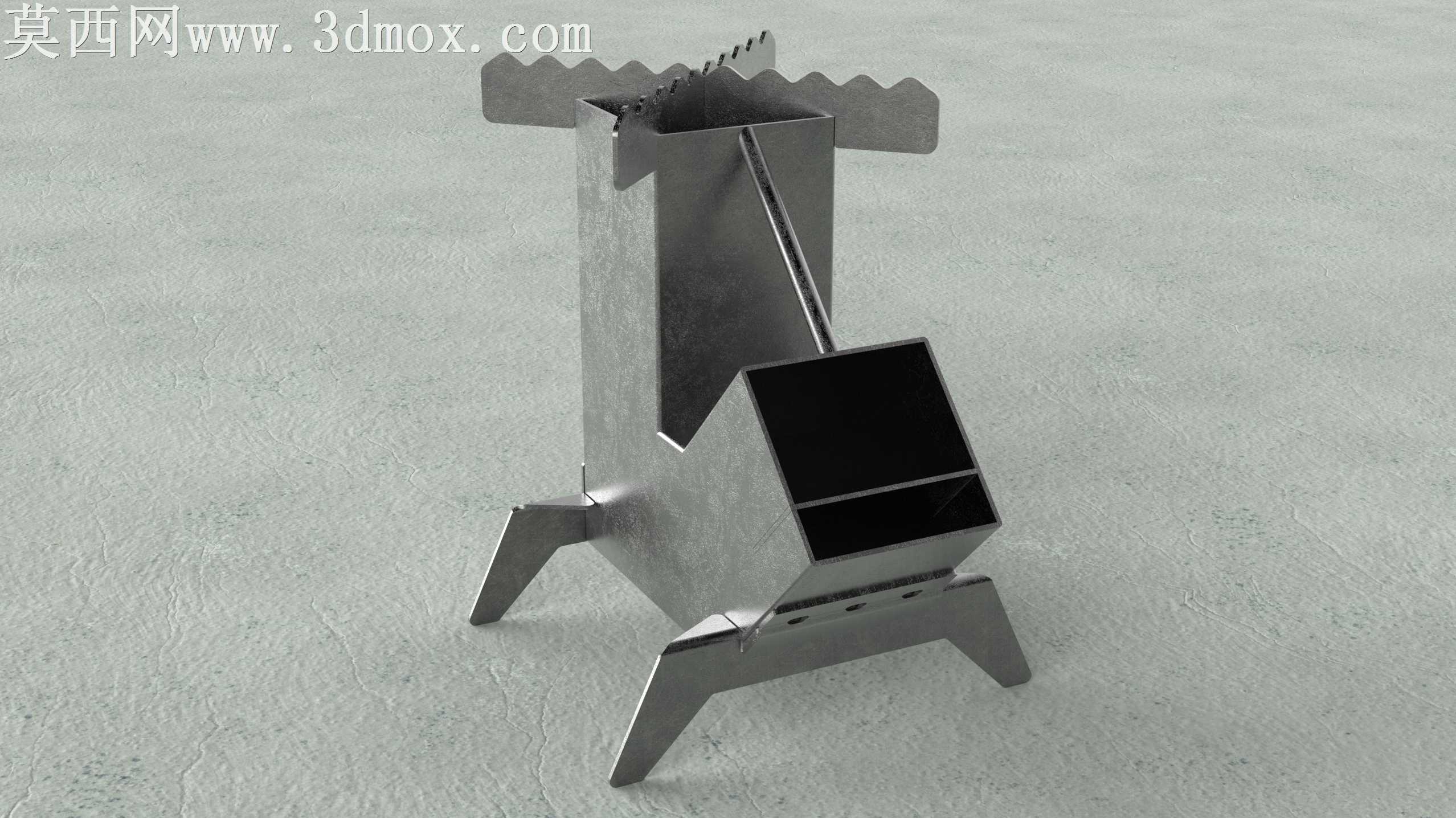

本作品为户外使用的便携式火箭炉三维建模设计，整体采用钣金弯折拼接的结构逻辑完成建模，在三维建模过程中严格遵循钣金加工的工艺规范，对每一处弯折边预留合理的工艺余量，对拼接卡位做了精准的公差匹配，保证各部件组装后可形成稳定的支撑结构。模型渲染阶段采用哑光拉丝金属材质，还原冷轧钢板加工后的真实质感，对金属表面的细微磨砂纹理、边缘裁切后的轻微倒角做了精细化的材质贴图处理，场景布光采用柔和的侧上方主光源搭配环境漫反射，清晰呈现炉体的结构层次与金属材质的哑光质感，避免过度反光遮挡结构细节。结构设计上，炉体采用一体化弯折成型的主燃烧室，顶部设置带锯齿卡位的锅架结构，可适配不同直径的户外锅具，锯齿结构可防止锅具滑动移位；炉体下方设置三条向外倾斜展开的支撑脚，支撑脚与炉身采用插接卡位结构，无需额外紧固件即可完成组装，拆卸后可将支撑脚收纳至炉体侧面，大幅缩小收纳体积，方便户外出行携带；燃烧室侧面设置倾斜的进料通道，可适配小尺寸木柴等固体燃料，进料通道的倾斜角度经过合理设计，既方便添加燃料，也可配合火箭炉的烟囱效应提升燃烧效率，炉身下部预留通风间隙，保证燃烧过程的空气供给，让燃料燃烧更充分。设计思路围绕户外露营的轻量化、易携带、易组装需求展开，摒弃复杂的连接零件，全部采用钣金件自身的卡位结构实现组装与收纳，整体结构稳固可靠，金属材质耐高温不易变形，既满足户外烹饪的使用需求，也兼顾了收纳携带的便利性，建模过程中对每一处钣金的折弯半径、裁切角度都做了参数化设置，可直接导出加工图纸用于实际生产制作。
