沃尔沃车型适配柴油滤清器拆卸专用扳手

　　在商用车与乘用越野车的维保作业场景中，柴油滤清器的定期更换是燃油系统养护的核心环节，而沃尔沃多款横置动力布局的车型，其滤清器安装位被周边进气管路、线束支架包裹，常规的爪式扳手、链式扳手受操作空间限制，极易在施力过程中滑脱，轻则刮破滤清器壳体造成燃油泄漏，重则磕坏周边的燃油压力传感器接头，这类维保痛点在XC70、S60、V60等多款沃尔沃车型上普遍存在，这款专用拆卸工具正是针对这类安装空间受限的滤清器拆装需求开发。

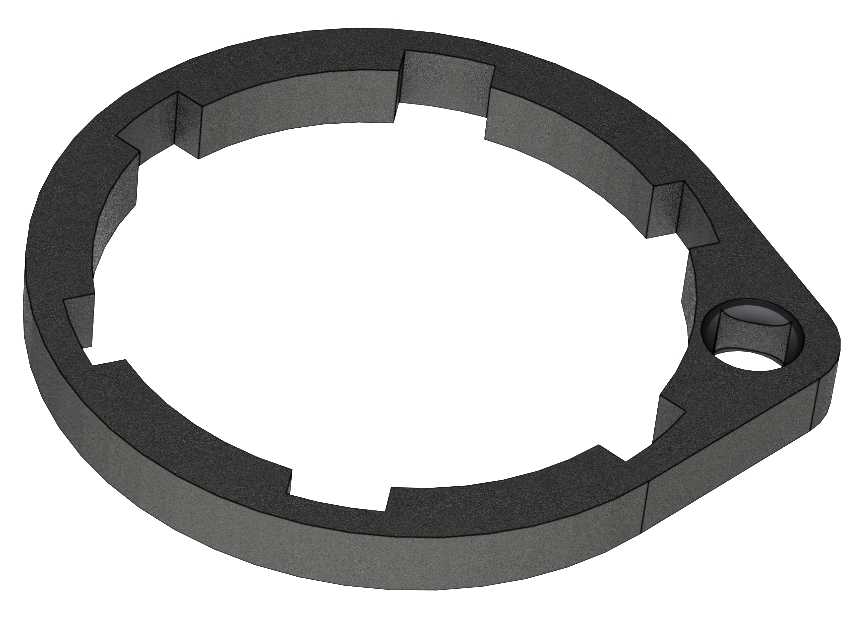

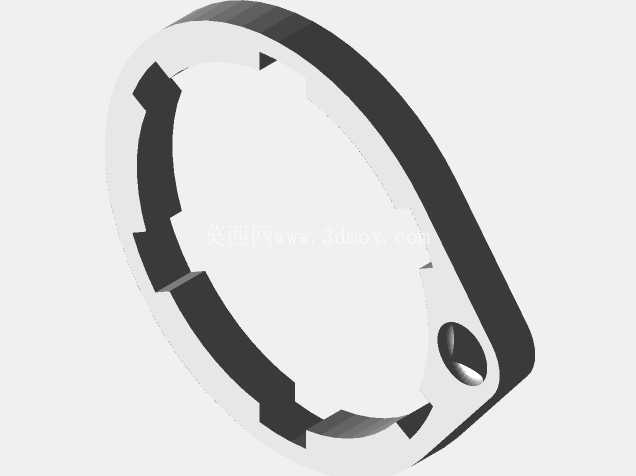

　　从结构设计来看，工具主体采用环形卡爪式结构，内圈根据沃尔沃原厂滤清器端盖的卡槽轮廓做了等形匹配，六个内凸卡爪的尺寸公差控制在0.2mm以内，刚好能嵌入滤清器端盖的对应卡槽，避免施力时出现打滑；环形主体外侧延伸出带通孔的扳杆位，既可以插入接杆配合棘轮扳手施加扭矩，也能在空间极度狭窄时穿入撬杆做小角度转动，适配不同维保场景的操作需求。设计过程中优先考虑了施力的均匀性，环形主体的厚度从卡爪位置到扳杆位做了渐变加厚处理，卡爪位置厚度控制在5mm，保证能卡入端盖卡槽的同时不与周边壳体发生干涉，扳杆连接位置厚度提升至12mm，抵消扭矩传递过程中的应力集中，避免反复使用后出现卡爪断裂变形。

　　针对3D打印自制的场景，设计时特意预留了强度冗余，如果采用PLA等常规3D打印材料制作，可在打印时将壁厚提升20%，就能满足常规维保的扭矩需求，不会出现施力断裂的问题；如果采用金属机加工制作，现有结构的强度冗余足以承受200N·m以内的扭矩，完全覆盖滤清器端盖规定的拧紧力矩范围。从安装边界来看，工具的环形外径比滤清器端盖外径大8mm，刚好能避开滤清器周边的安装支架，扳杆延伸方向的长度控制在65mm，不会与上方的防火墙钣金发生干涉，操作时无需拆卸周边的附属管路，就能直接套入滤清器端盖完成拆装，相比通用扳手能减少60%的周边附件拆卸工作量，大幅提升维保效率。

　　适配范围覆盖了沃尔沃多款搭载柴油动力的车型，包括不同年款的S60、S80、V60、V70、XC60、XC70、XC90，只要是采用同款端盖结构的柴油滤清器，都能使用这款工具完成拆装，无需针对单一车型单独开发工具，降低了维保站点的工具采购成本。实际使用时，只需将工具内圈的卡爪对准滤清器端盖的卡槽推入，确认所有卡爪完全嵌入后，即可根据操作空间选择接杆或者撬杆施加扭矩，松开滤清器后即可取下工具，手动旋下滤清器完成更换，安装新滤清器时也可使用该工具将端盖带至规定力矩，避免徒手拧紧造成的密封不严或者力矩过大损坏端盖的问题。
