便携轮廓转印划线钳工工具

　　在钣金放样、木模修配、钳工划线这类需要将已有工件轮廓复刻到待加工坯料的作业场景里，传统划线方式要么靠直尺、划规分段测量取点后连线，遇到不规则曲面轮廓时，取点密度不足很容易出现轮廓偏差，后续修配余量过大，既浪费加工工时，也容易导致配合间隙超差；要么用铅条、划线膏靠模拓印，拓印痕迹模糊，还容易在工件表面残留难以清理的印记，对表面质量要求高的工件并不适用。这款轮廓转印划线工具，就是针对这类现场作业痛点设计的手动划线器具，整体采用铰接式双支臂结构，没有复杂的传动零件，整体结构紧凑，成年男性单手握持即可操作，不需要额外的动力源或者辅助固定装置，适合在车间现场、维修外勤等没有固定划线平台的场景下使用。

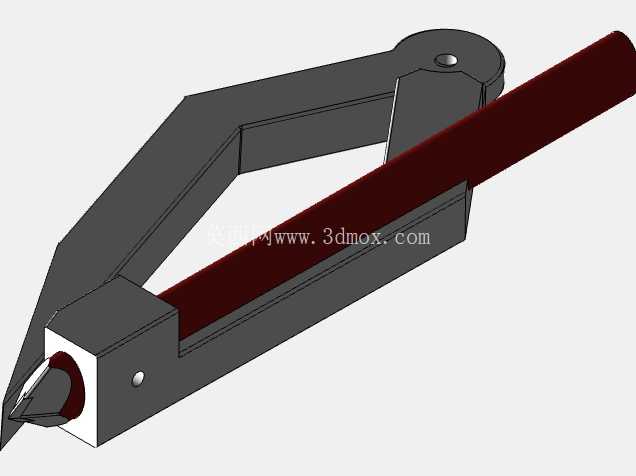

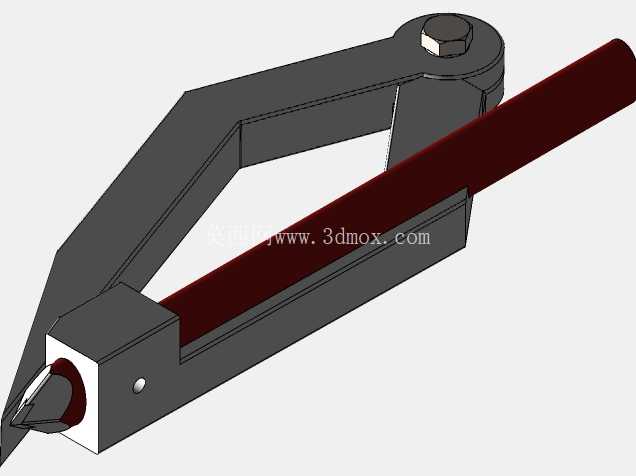

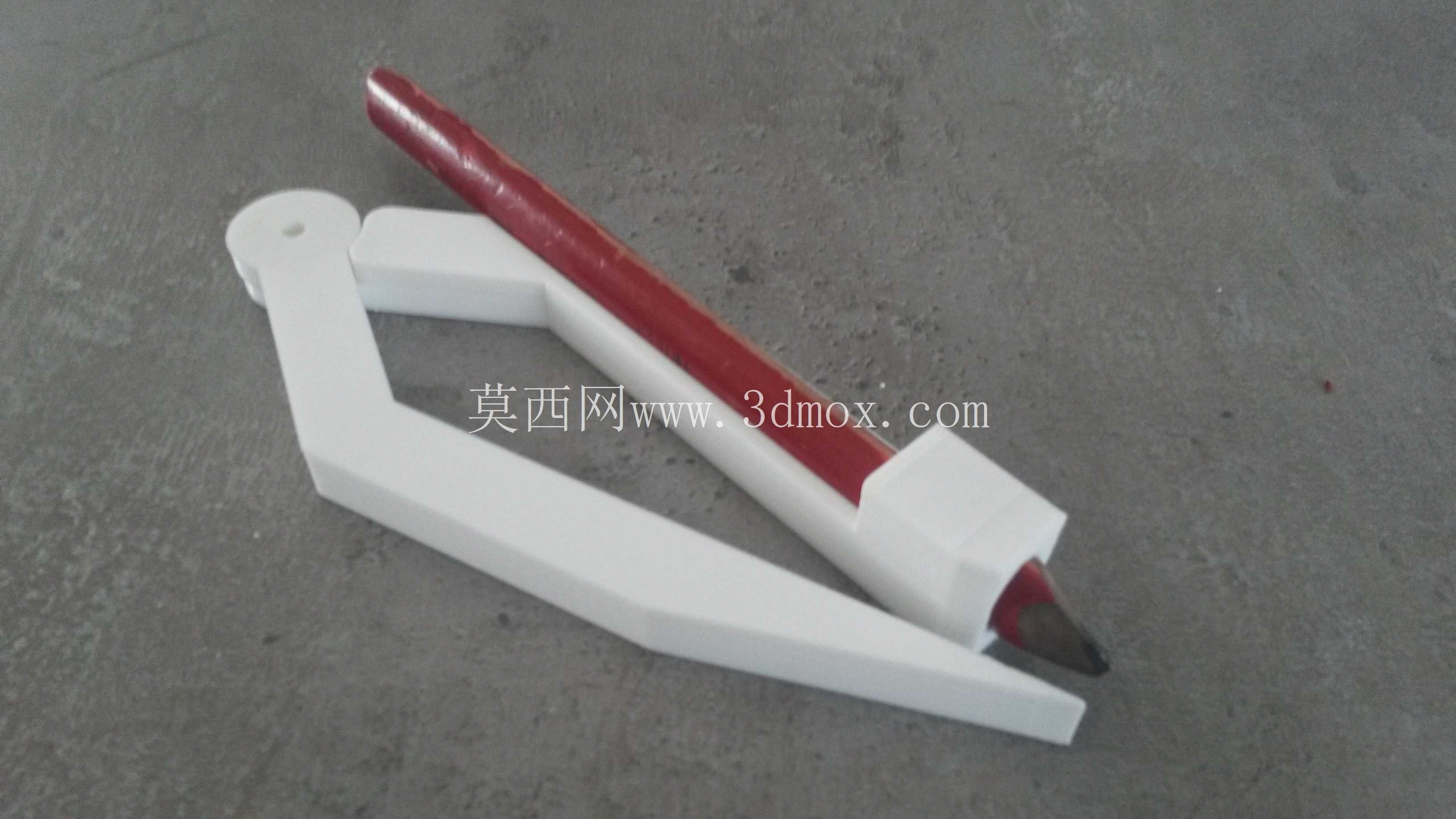

　　从结构功能上看，工具的铰接端采用沉头销轴连接，两个支臂可绕销轴自由开合，开合角度覆盖0到160度，能够适配不同厚度的基准工件与待划线坯料的叠放作业需求；其中一个支臂的末端设置有圆柱形握持套，采用防滑的包覆设计，作业时握持端贴合手掌轮廓，长时间划线作业也不会出现硌手、打滑的问题；另一个支臂的末端设置有笔夹结构，可夹持常规直径的铅笔、划针或者记号笔，夹持位置带有微调顶丝，可根据划线介质的不同调整笔尖伸出长度，保证划线时笔尖始终垂直贴合待加工坯料表面，划出的线条粗细均匀，不会出现断划、线条歪斜的问题。

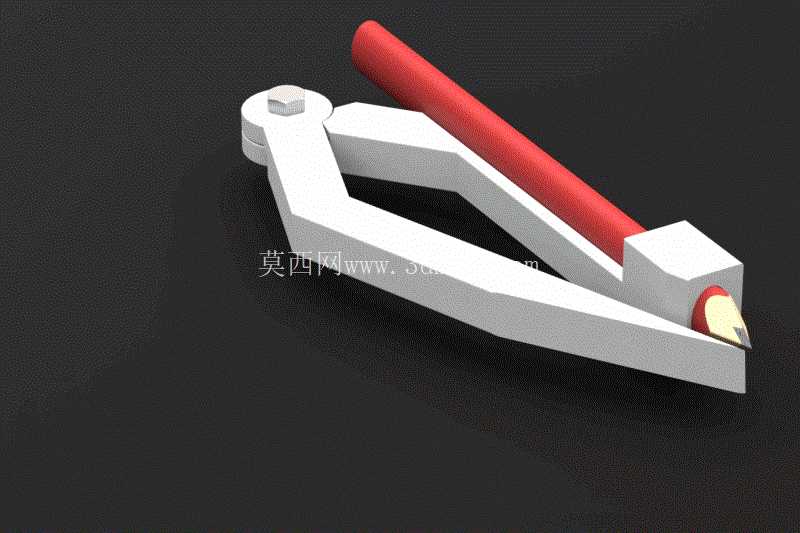

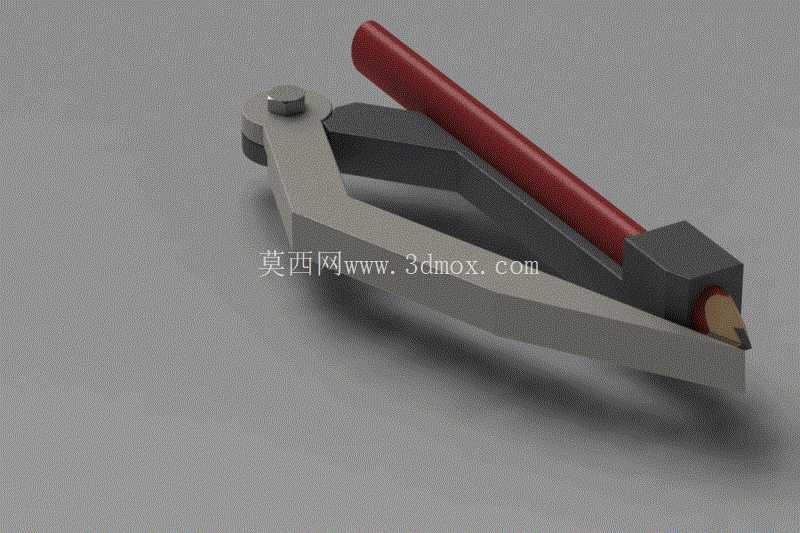

　　设计过程中优先考虑了作业的实用性，两个支臂的主体采用等强度的弯折结构，臂身截面为矩形，在保证整体结构刚性的前提下，尽可能降低了工具自重，避免长时间握持产生的手部疲劳；铰接位置的销轴采用过盈配合与支臂连接，没有多余的锁紧结构，开合阻尼适中，作业时支臂不会因为自重出现意外开合，也不需要额外调整锁紧旋钮，拿起即可对准基准轮廓作业。使用时只需要将工具的铰接端靠在基准工件的边缘，握持支臂沿着基准轮廓缓慢移动，另一端的划线笔就会同步在坯料表面复刻出完全一致的轮廓线条，不需要反复测量取点，对于不规则的曲线轮廓、异形边角的转印效率相比传统划线方式提升数倍，转印的轮廓偏差可控制在0.2毫米以内，能够满足普通钳工修配、木模加工、钣金下料的划线精度要求。

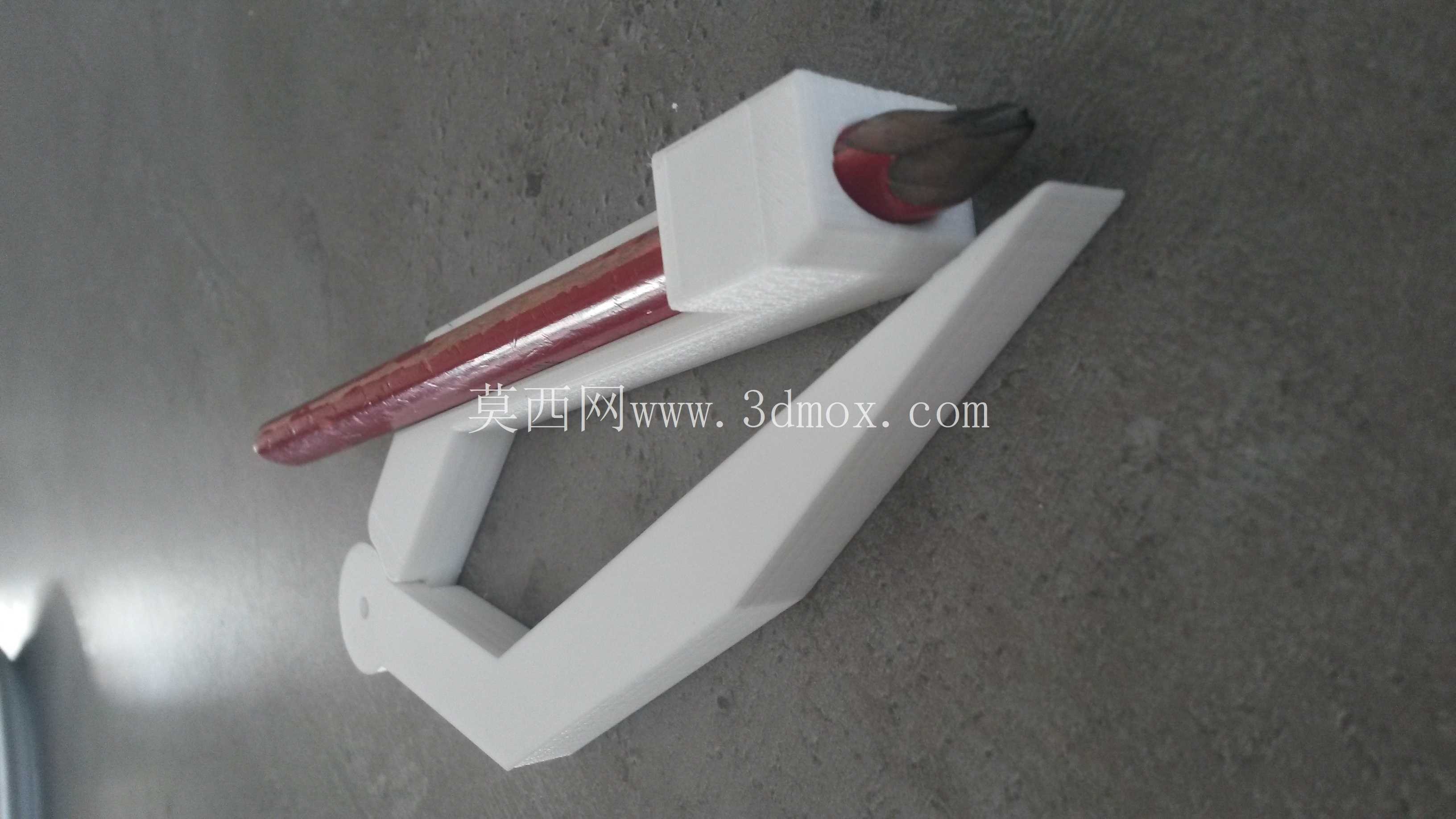

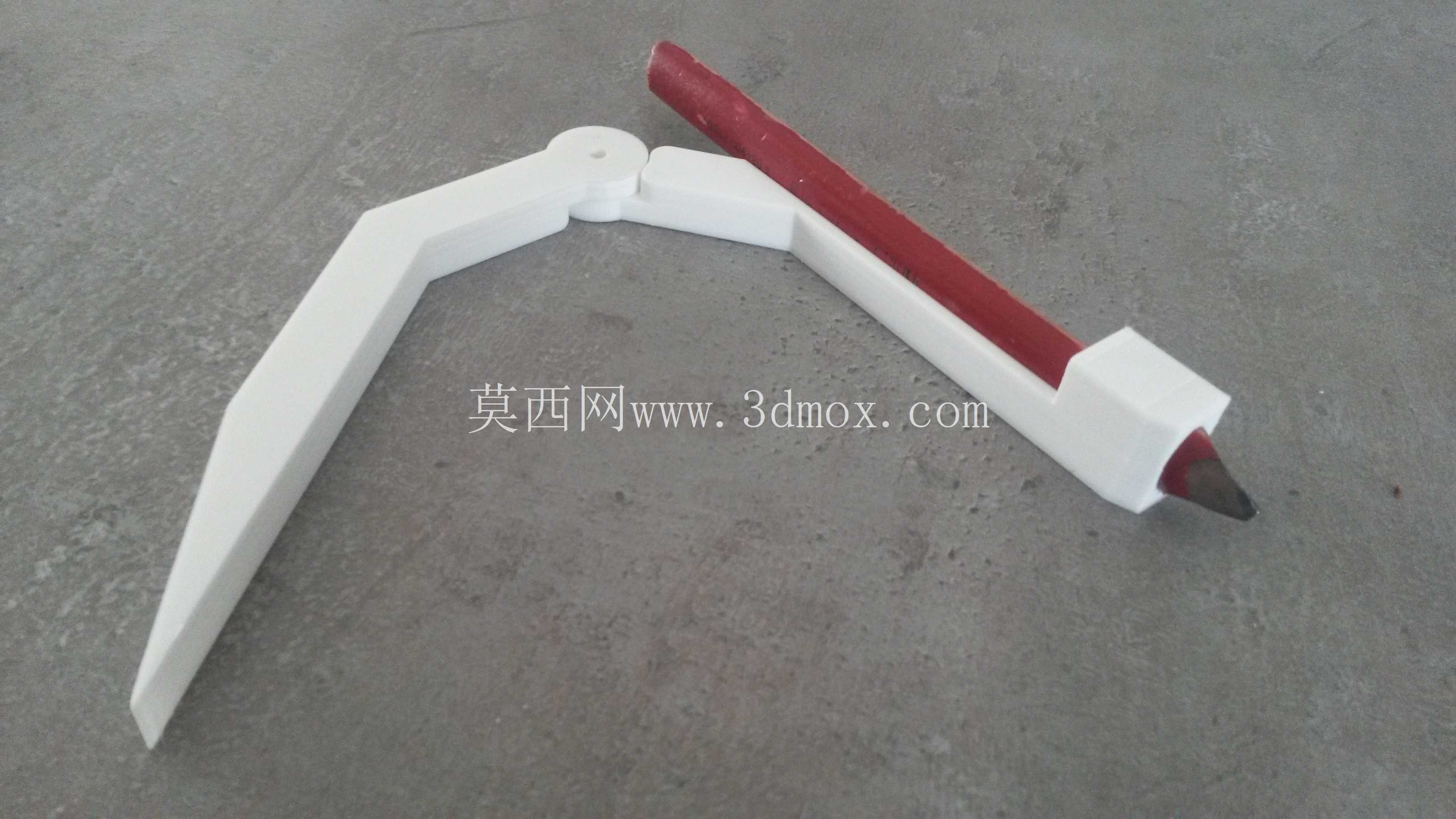

　　从安装与适配边界来看，工具末端的笔夹可适配直径6到10毫米的各类划线耗材，不需要定制专用的划线笔，车间常用的普通木工铅笔、金属划针、油性记号笔都可以直接装夹使用；支臂的有效作业长度为120毫米，可完成最大100毫米幅面的轮廓转印作业，覆盖日常维修、小零件加工的绝大多数划线场景；工具整体没有易损的电子元件或者精密配合零件，日常使用不需要特殊维护，铰接位置定期滴入少量润滑油即可保证开合顺畅，即使在多尘、有少量切削液飞溅的车间环境下也能正常使用，不会因为杂物卡滞导致动作失效。不同于大型的仿形划线设备，这款手动工具不需要固定安装，可随意放在工具兜、钳工工具箱内携带，外出维修、现场抢修时也能随时取用，解决了现场作业没有专业划线设备时，异形轮廓难以精准转印的问题；对于3D打印制作的场景，两个分体部件的打印方向都做了优化，不需要额外添加支撑结构，打印完成后只需要清理掉表面的打印纹路，穿入铰接销轴即可组装使用，组装完成后支臂转动无卡滞，笔夹位置的夹持力足够，划线时笔尖不会出现晃动偏移。在实际的木模加工作业中，使用这款工具可以直接将已加工完成的样件轮廓转印到待切割的木料坯料上，不需要再制作专用的划线样板，减少了样板制作的工时，也避免了样板磨损导致的划线误差；在钣金维修作业中，针对车身覆盖件的局部修复，可以直接将完好部位的轮廓转印到待整形的钣金件上，辅助判断整形余量，减少反复比对的时间；在普通钳工修配作业中，对于两个需要配合的异形零件，可以直接用这款工具划出配合轮廓，加工后的配合面贴合度更高，减少后续锉修的工作量。
