达西亚Duster车型专用拖车挂钩结构

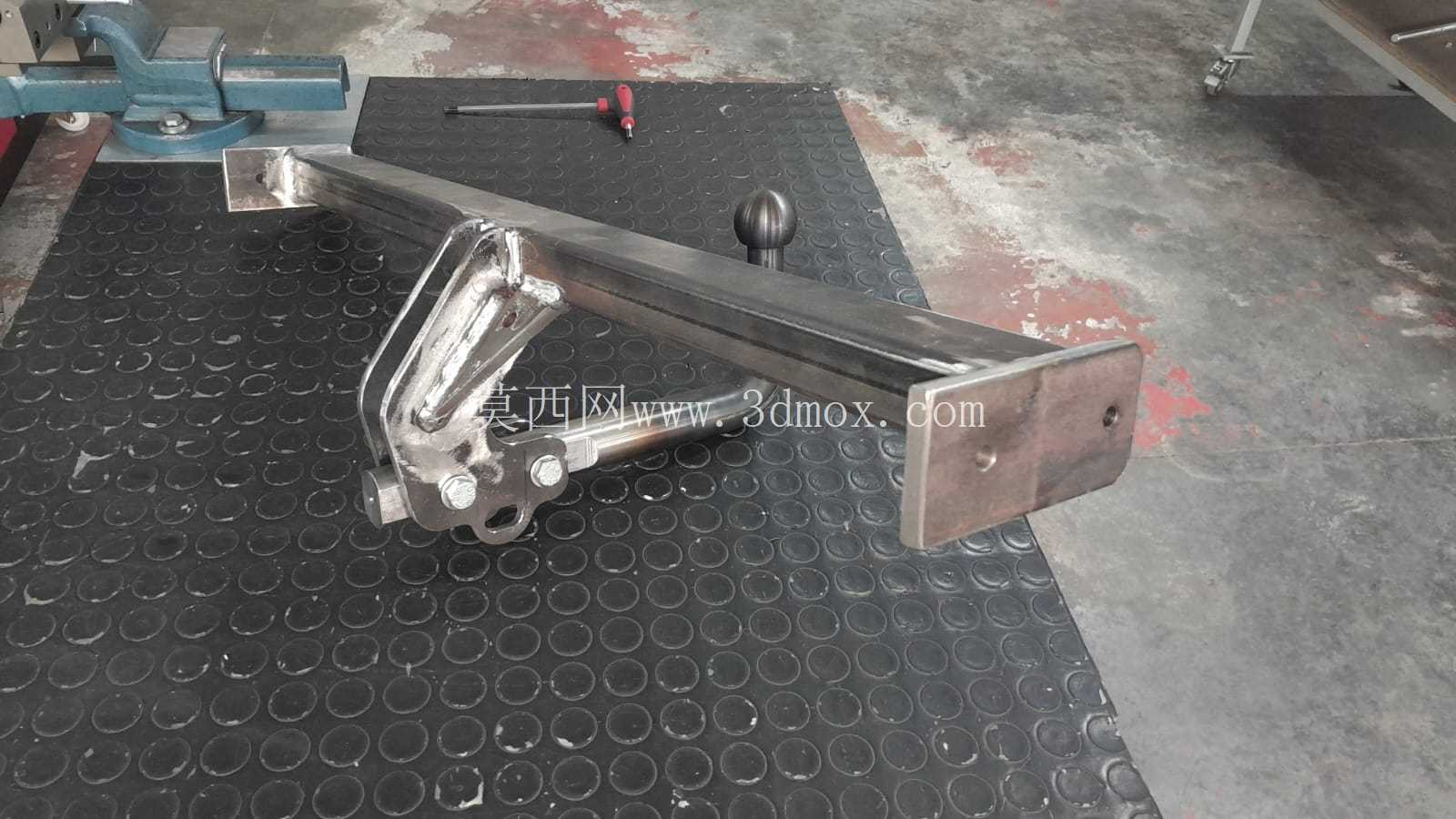

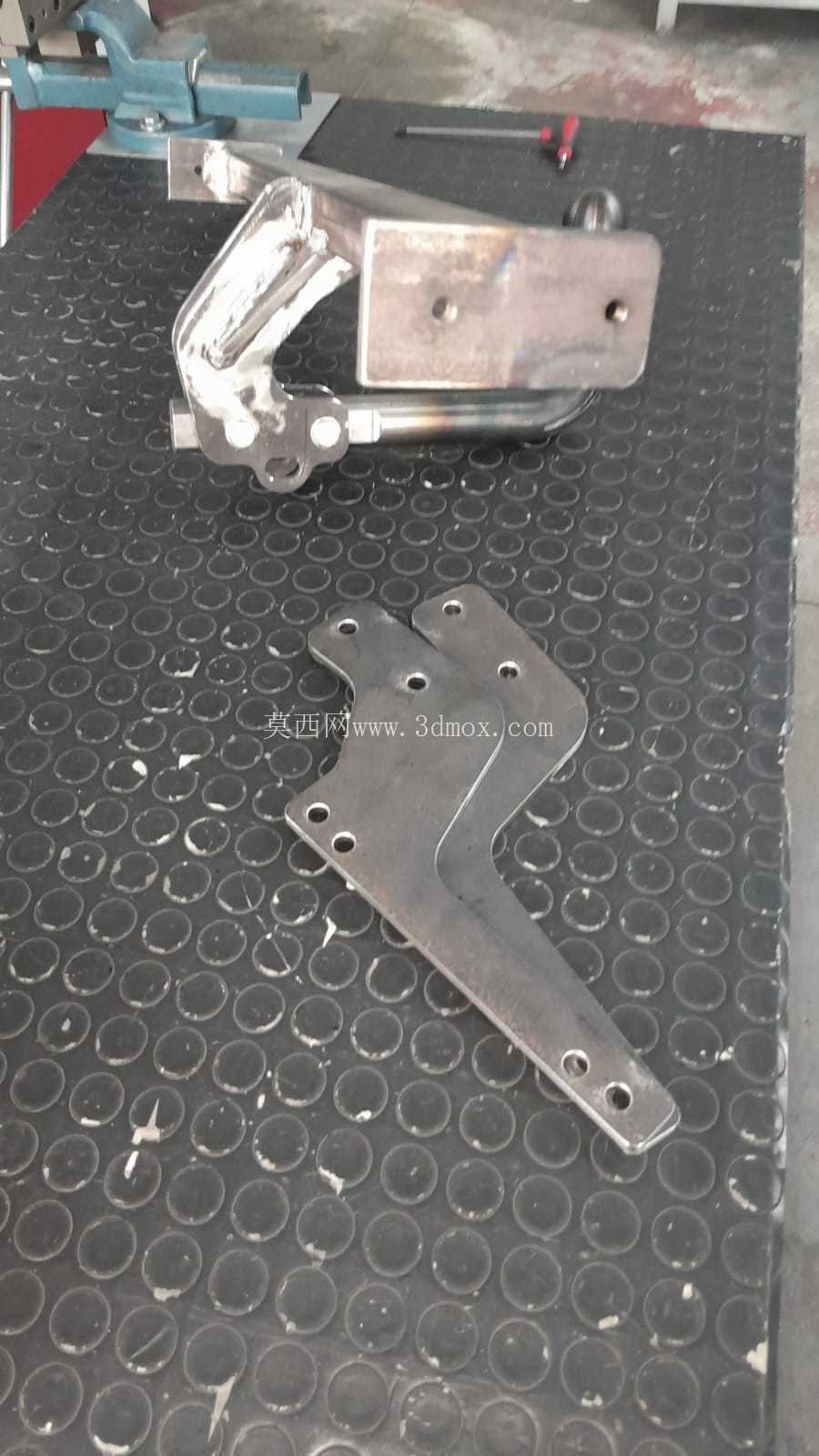

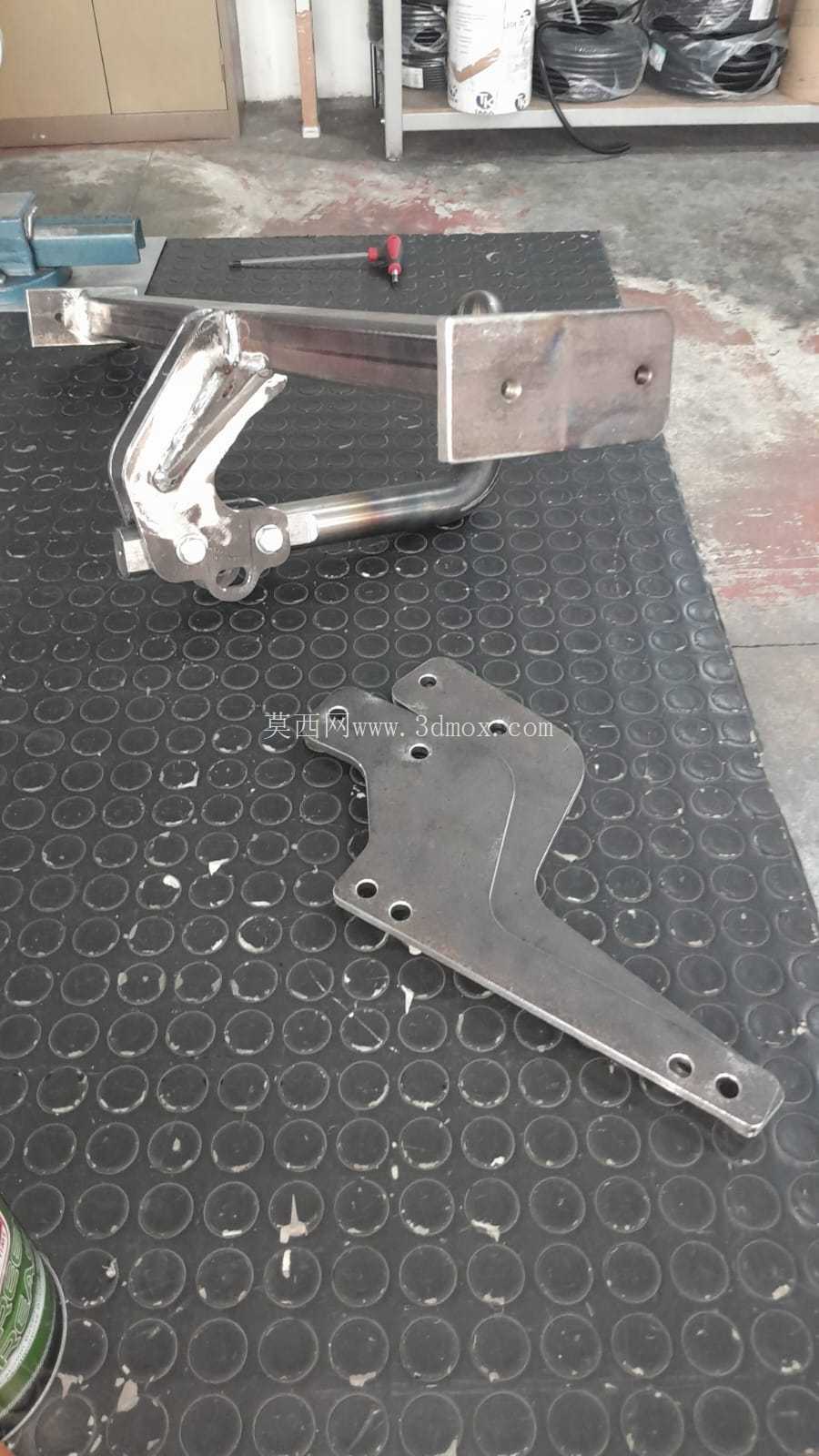

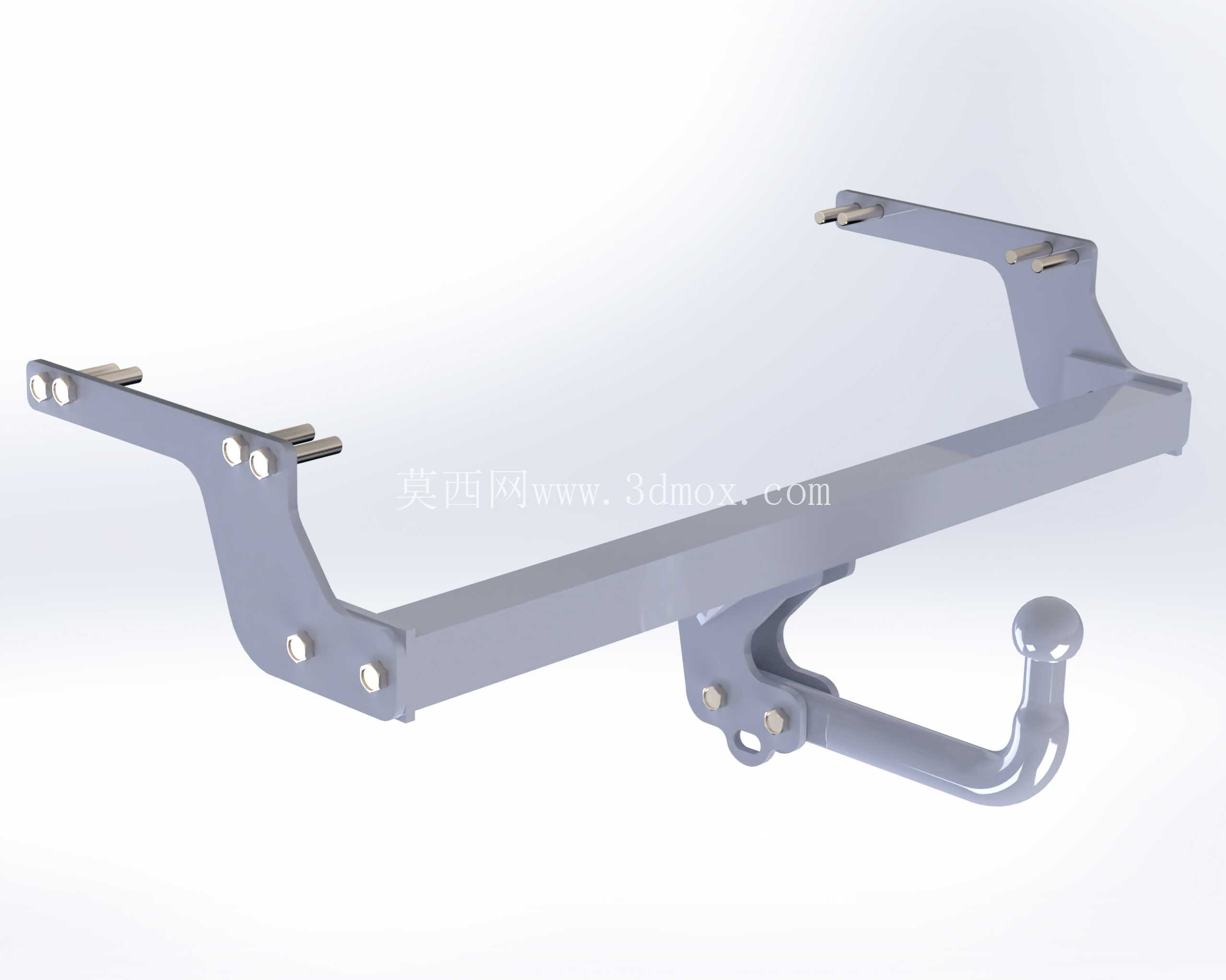

　　这款牵引挂钩结构针对达西亚Duster车型的后防撞梁安装点位做了适配设计，主体采用单横梁加双侧弯臂的承载式结构，整体为金属焊接成型后做表面防腐处理，适配车型后底盘的安装空间，不会超出原车后保险杠的下部边界，同时预留了拖车球的标准安装高度，符合乘用车后牵引装置的安装规范。从结构受力角度来看，双侧弯臂直接对接原车底盘预留的螺纹安装孔位，每侧弯臂设置三处固定点，分散牵引过程中的载荷，避免单点受力造成的底盘安装位变形，横梁主体采用矩形截面型材，在控制整体重量的同时保证足够的抗弯强度，牵引作业时的载荷可以通过双侧弯臂均匀传递到车身纵梁结构上，不会对后保险杠蒙皮及周边塑料件造成挤压。

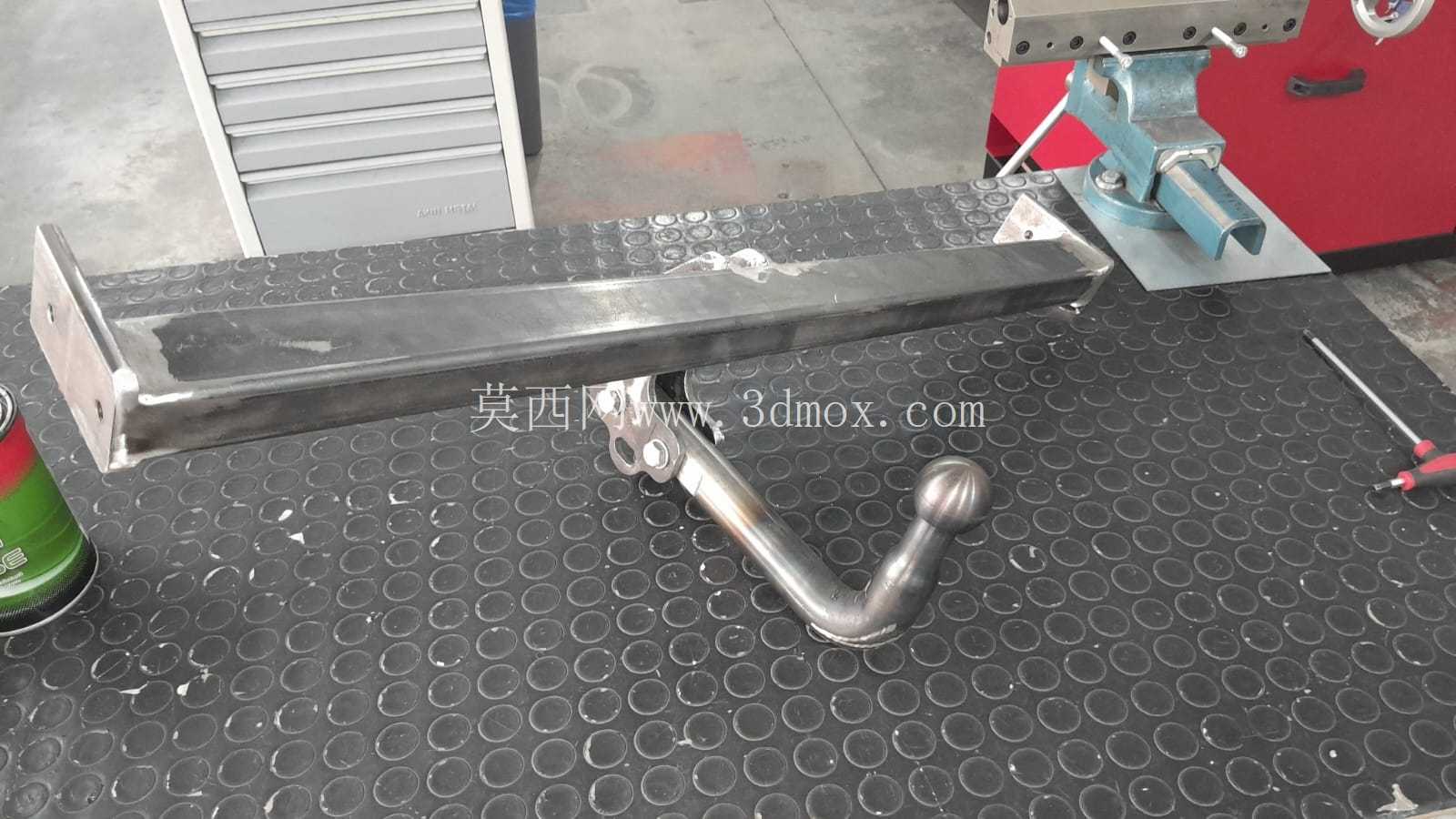

　　末端的拖车球采用标准50mm直径的通用规格，适配绝大多数民用拖挂设备、拖车绳、自行车架等后置挂载配件，球头下方设置的辅助挂环可用于应急拖拽时挂装卸扣，满足不同场景的挂载需求。设计过程中充分考虑了原车的离去角参数，挂钩最低点的高度高于原车后副车架的最低位置，不会影响车辆在非铺装路面的通过性，弯臂的弯折角度经过反复校核，避让了原车后保险杠的内部加强筋、倒车雷达走线以及后雾灯的安装位置，安装时无需对原车部件做切割或打孔修改，直接利用原车预留的安装点位即可完成固定。

　　整体结构的焊缝均采用满焊处理，在弯臂与横梁的连接位置设置了三角加强筋，应对牵引过程中的交变载荷，避免长期使用后出现焊缝开裂的问题，表面采用喷塑处理，耐受路面碎石击打、雨水侵蚀以及冬季融雪盐的腐蚀，适配户外复杂使用环境。从安装边界来看，整体结构横向宽度控制在两个后纵梁的安装点间距范围内，不会向车身两侧突出，纵向伸出长度不超过原车后保险杠最外端120mm，符合道路交通安全相关的外凸物限制要求，安装完成后不会遮挡原车后牌照、尾灯以及后保险杠上的反光标识，不需要额外调整原车的后部灯光布局。

　　在实际使用场景中，这款挂钩既可以满足小型拖挂房车、后置行李框、自行车架的日常挂载需求，也可以在车辆陷车时作为应急拖拽的受力点，相比通用型可调拖车钩，这款专车专用的结构不需要额外加装转接垫块，安装贴合度更高，行驶过程中不会出现结构晃动产生的异响，载荷传递路径更直接，额定牵引载荷可以覆盖该车型允许的最大后牵引质量要求。结构设计时还考虑了后期维护的便利性，所有固定螺栓均采用标准公制规格，表面做镀锌防锈处理，球头位置预留了润滑脂加注的空间，长期使用后可以直接对球头连接位置做润滑保养，不需要拆解整个挂钩结构，弯臂上的固定孔位做了沉台处理，螺栓安装后头部不会突出于安装面，避免螺栓头被路面异物磕碰造成后期拆卸困难。
