单向间歇传动棘轮棘爪结构设计

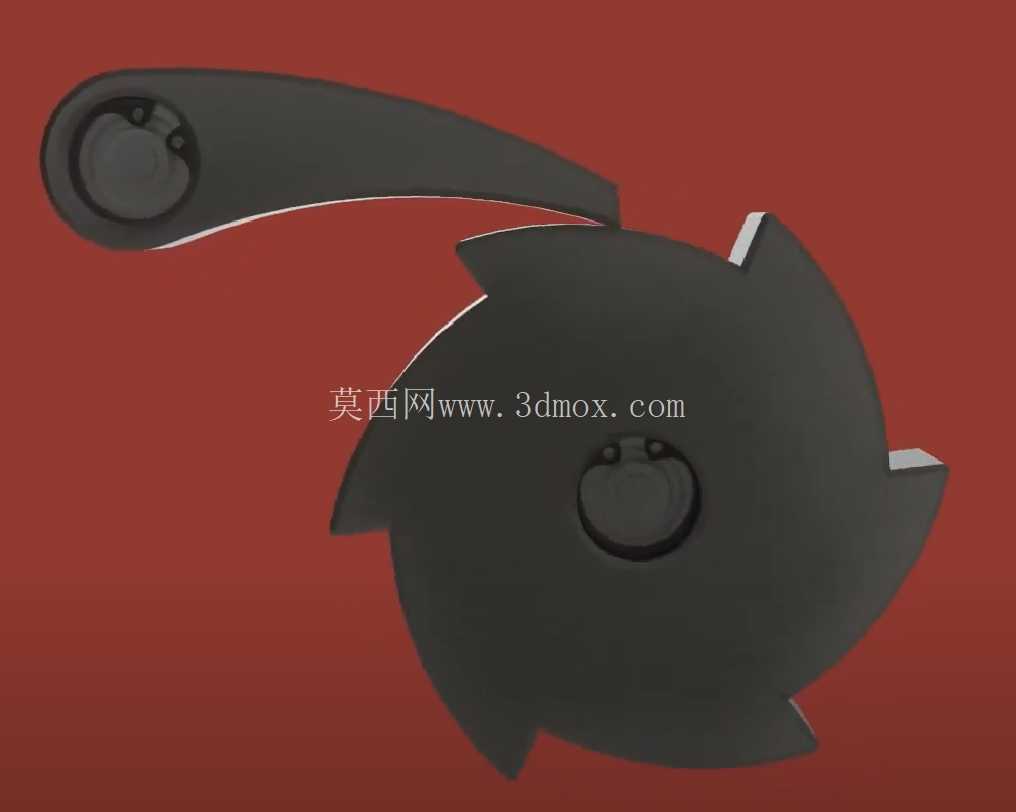

在各类需要实现单向间歇送进、止逆锁定、分度转位的机械设备中，棘轮机构是应用极为广泛的基础传动构件，从机床的进给系统、起重设备的止逆装置，到轻工机械的间歇送料单元、自行车的飞轮结构，都能看到这类机构的身影。这套棘轮结构采用最经典的外啮合齿式棘轮布局，核心构件包含棘轮本体、驱动棘爪、安装转轴与机架连接部分，整体结构紧凑，没有冗余的附加构件，能够在极小的安装空间内实现稳定的单向间歇传动功能。

从实际功能特性来看，这套结构的核心作用是将摆杆的往复摆动转换为棘轮的单向步进转动，当摆杆向工作方向摆动时，棘爪嵌入棘轮的齿槽内，推动棘轮同步转过固定角度；当摆杆回程摆动时，棘爪会顺着棘轮的齿背滑过，此时棘轮不会被带动回转，若配套加装止回棘爪，还能实现负载状态下的位置锁定，避免棘轮在负载扭矩作用下发生反转，这一特性在起重提升、输送线止退场景中尤为关键，能够直接避免设备反转引发的物料坠落、工位偏移等故障。

设计思路上，这套结构优先考虑了传动过程中的受力合理性，棘轮的齿形采用不对称梯形齿设计，工作齿面带有合适的倾角，能够保证棘爪在弹簧力作用下顺利滑入齿槽，同时避免传动过程中棘爪受径向分力弹出齿槽；棘爪的回转中心位置经过匹配计算，保证棘爪与棘轮齿面接触时，受力方向能够让棘爪有向齿槽深处压紧的趋势，减少传动过程中的滑脱风险。齿距的选择兼顾了步进精度与结构强度，单齿步进角度适配多数常规间歇送进场景的需求，若需要更小的分度角度，也可在这套基础结构上调整齿数以适配不同工况。

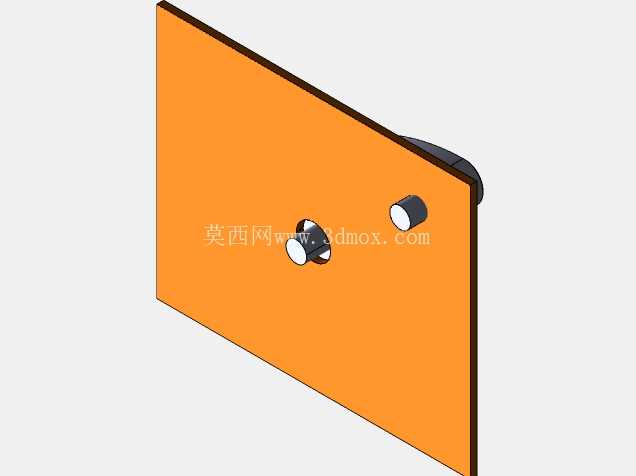

从安装边界来看，整套机构的核心安装基准为棘轮的中心转轴与棘爪的摆杆转轴，两个转轴的中心距是安装时需要严格保证的核心尺寸，中心距偏差过大会导致棘爪啮合深度不足，容易出现跳齿、打齿问题，偏差过小则会导致棘爪与齿根发生刚性干涉，加剧磨损。棘轮的轴向厚度根据传递扭矩的大小匹配常规工况需求，安装时需要保证棘轮与棘爪的端面处于同一平面，避免偏载导致齿面局部磨损过快。摆杆的摆动行程需要与棘轮的齿距匹配，保证每次摆动能够稳定推动棘轮转过至少一个完整齿距，避免出现卡滞或空程过大的问题。

在实际应用选型时，需要根据传递的额定扭矩调整棘轮与棘爪的材质与热处理工艺，轻载工况下采用普通工程塑料或45钢调质即可满足使用需求，重载冲击场景则需要对齿面进行高频淬火处理，提升齿面的耐磨性能与抗冲击能力。棘爪的压紧弹簧力需要根据负载大小调整，弹簧力过小会导致啮合不牢，弹簧力过大则会加剧回程时棘爪与齿背的磨损，增加不必要的动力损耗。这套结构没有复杂的曲面加工特征，普通的铣削、线切割工艺即可完成零件加工，加工成本低，后期维护时仅需定期检查齿面磨损情况与棘爪弹簧的弹力，即可保证长期稳定运行，非常适合各类非标自动化设备、小型传动装置的设计选型参考。
