12mm橡胶油管螺纹式密封堵头结构设计

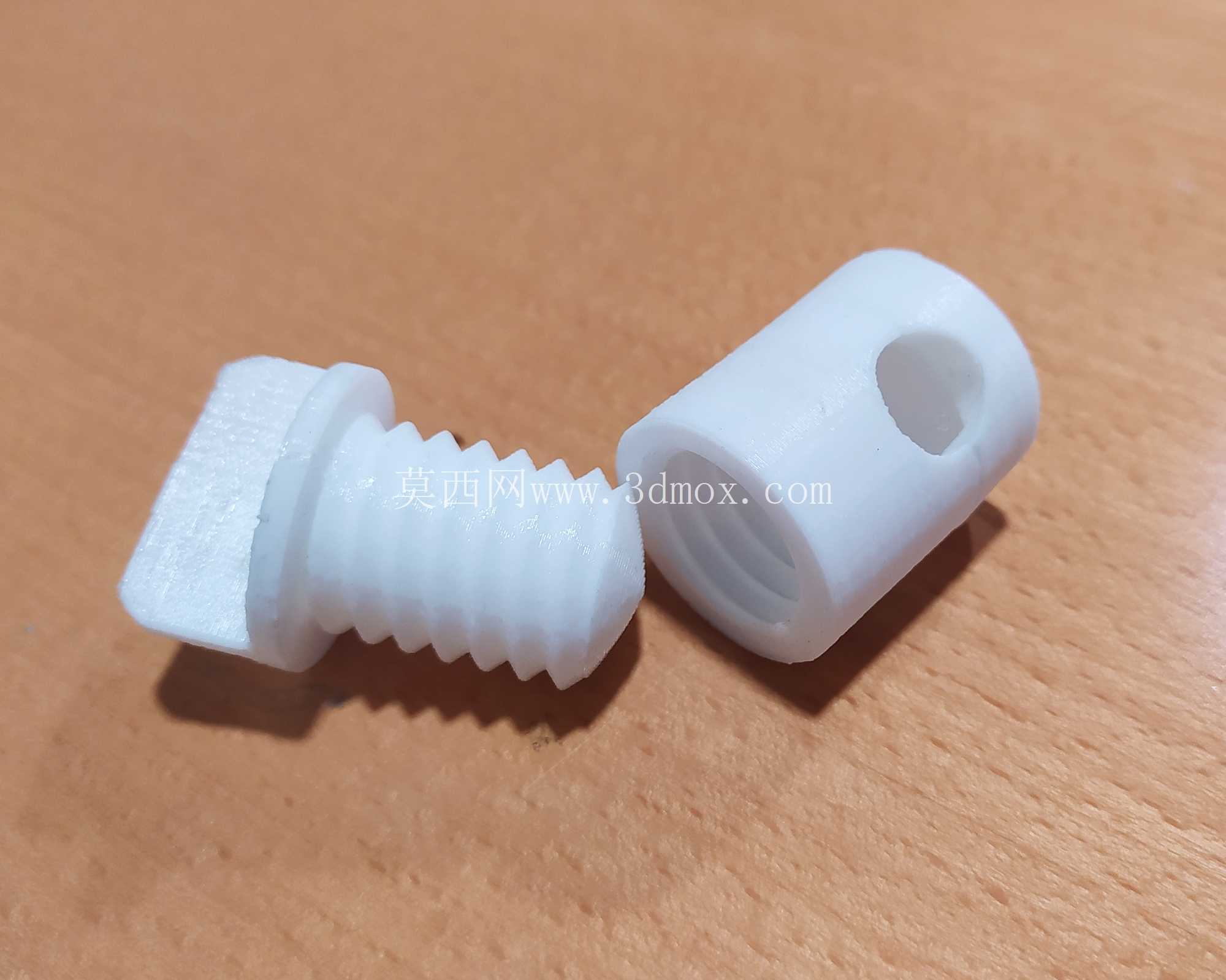

做小型燃油设备管路维护的时候，常遇到临时拆接橡胶油管后需要封堵管口的需求，尤其是摩托车、小型通用汽油机这类采用12mm内径耐油橡胶管做燃油输送的场景，普通的塑料堵头要么卡接不紧容易被管内残余压力顶脱，要么没有预留穿丝固定的位置，设备移动颠簸时容易脱落漏油，存在不小的安全隐患。这款堵头结构就是针对这类场景做的适配设计，整体分为外螺纹旋入段和带孔限位帽两个部分，没有多余的冗余结构，完全围绕橡胶管的密封和防脱需求做结构优化。

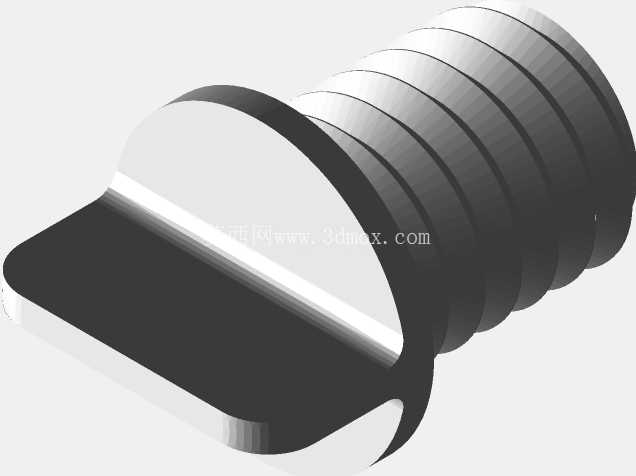

从安装边界来看，旋入段的螺纹采用大螺距浅牙设计，适配12mm内径的丁腈橡胶燃油管，旋入深度控制在15mm左右，既保证足够的接触密封面积，又不会因为旋入过深撑裂橡胶管内壁，螺纹牙顶做了R0.3的圆角处理，旋入过程中不会刮伤橡胶管的内胶层，避免长期使用后橡胶层出现碎屑脱落堵塞油路的问题。限位帽的直径比橡胶管外径大2mm，旋入到位后会紧贴橡胶管的端面，起到轴向限位的作用，避免堵头过度旋入掉入管内，同时限位帽的端面做了一字型的拧动槽，不需要专用工具，用一字螺丝刀甚至硬币就能完成拧紧操作，野外应急维护的时候非常方便。

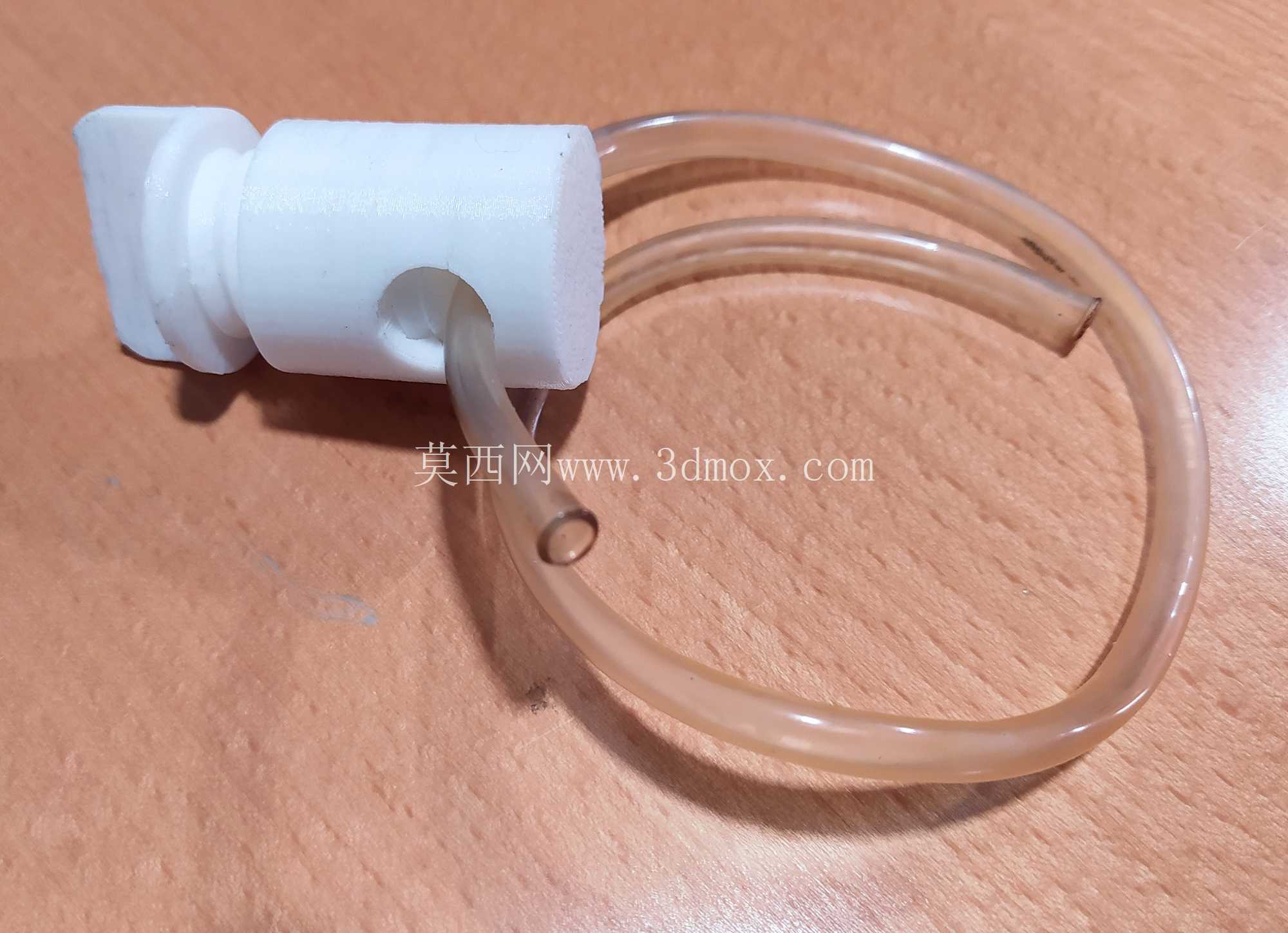

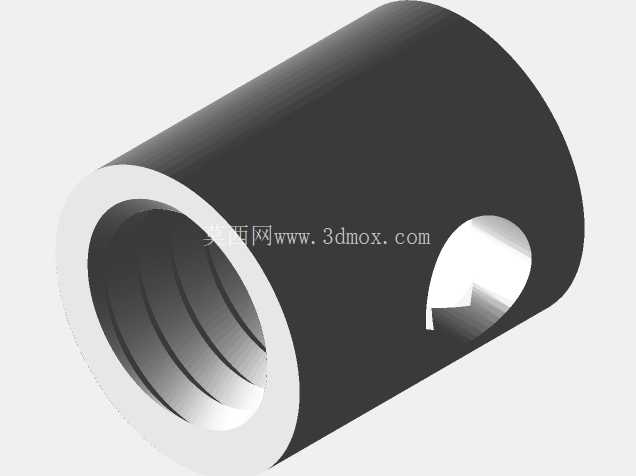

很多人做这类堵头容易忽略防脱结构的设计，实际上燃油管路在设备运行过程中会持续受到振动，加上管路内可能存在的残余油压，单纯靠螺纹和橡胶管的摩擦力固定，时间长了很容易出现松动。这款堵头在限位帽的外侧延伸了一个带通孔的圆柱凸台，通孔直径3mm，安装到位后可以用细铁丝或者塑料扎带穿过这个孔，绑定在附近的管路固定点或者车架结构上，就算螺纹因为振动出现轻微松动，堵头也不会完全脱落，彻底避免漏油引发的安全风险。

密封性能的设计上，没有额外加装橡胶密封圈，而是靠螺纹旋入时挤压橡胶管内壁产生的过盈配合实现密封，过盈量控制在0.8mm，这个数值是经过实际测试的：过盈量太小的话，橡胶管回弹后密封面压力不足，容易出现渗油；过盈量太大的话，旋入阻力过大，徒手很难拧到位，而且长期撑着橡胶管会导致管口部位产生永久变形，后续再接回接头的时候容易出现密封不良的问题。螺纹段的末端做了45度的导向倒角，刚开始对准管口的时候不需要刻意找正，稍微用力就能把堵头旋入管口，降低了盲操作的难度。

从实际使用场景来看，除了摩托车燃油管的临时封堵，这款堵头还可以用在小型柴油机的输油管、气动设备的12mm橡胶气管临时封堵、实验室橡胶管路的流体截止等场景，因为整体采用耐油塑料一体成型，和汽油、柴油、普通润滑油都有不错的相容性，不会出现被油品腐蚀溶胀的问题。和市面上常见的卡箍式堵头相比，这种螺纹旋入式的结构不需要额外搭配卡箍，零件数量更少，随车携带的时候不会因为小零件丢失导致无法使用，而且拧紧后的密封压力更均匀，不会出现卡箍锁紧时偏压导致的局部密封失效问题。

建模的时候特意把所有的棱角都做了倒钝处理，没有尖锐的边角，拿取安装的时候不会划伤手，也不会刮破相邻的橡胶管路。整体的轴向总长度控制在25mm以内，安装后突出管口的长度只有10mm左右，在空间紧凑的发动机舱布局里也不会和周边的零部件产生干涉，不需要为了安装堵头特意调整周边管路的走向。带孔凸台的位置做了加厚处理，穿铁丝绑扎的时候不会因为受力出现断裂，就算反复拆装使用，结构强度也能满足要求。

很多维修人员在临时封堵油管的时候习惯用螺栓缠生料带代替，实际上普通螺栓的螺纹是硬金属材质，和橡胶管接触的时候很容易切伤内胶层，而且螺栓头部没有限位，很容易出现旋入过深的问题，生料带也容易被油液浸泡后脱落进入油路。这款专门设计的堵头完全规避了这些问题，结构简单但每个尺寸都围绕橡胶管的使用特性做了匹配，没有多余的功能，把管路封堵这一个需求做的足够可靠，不管是应急维修还是长期的管路封堵都能适用。
