蛋形结构烟雾冷却处理装置设计

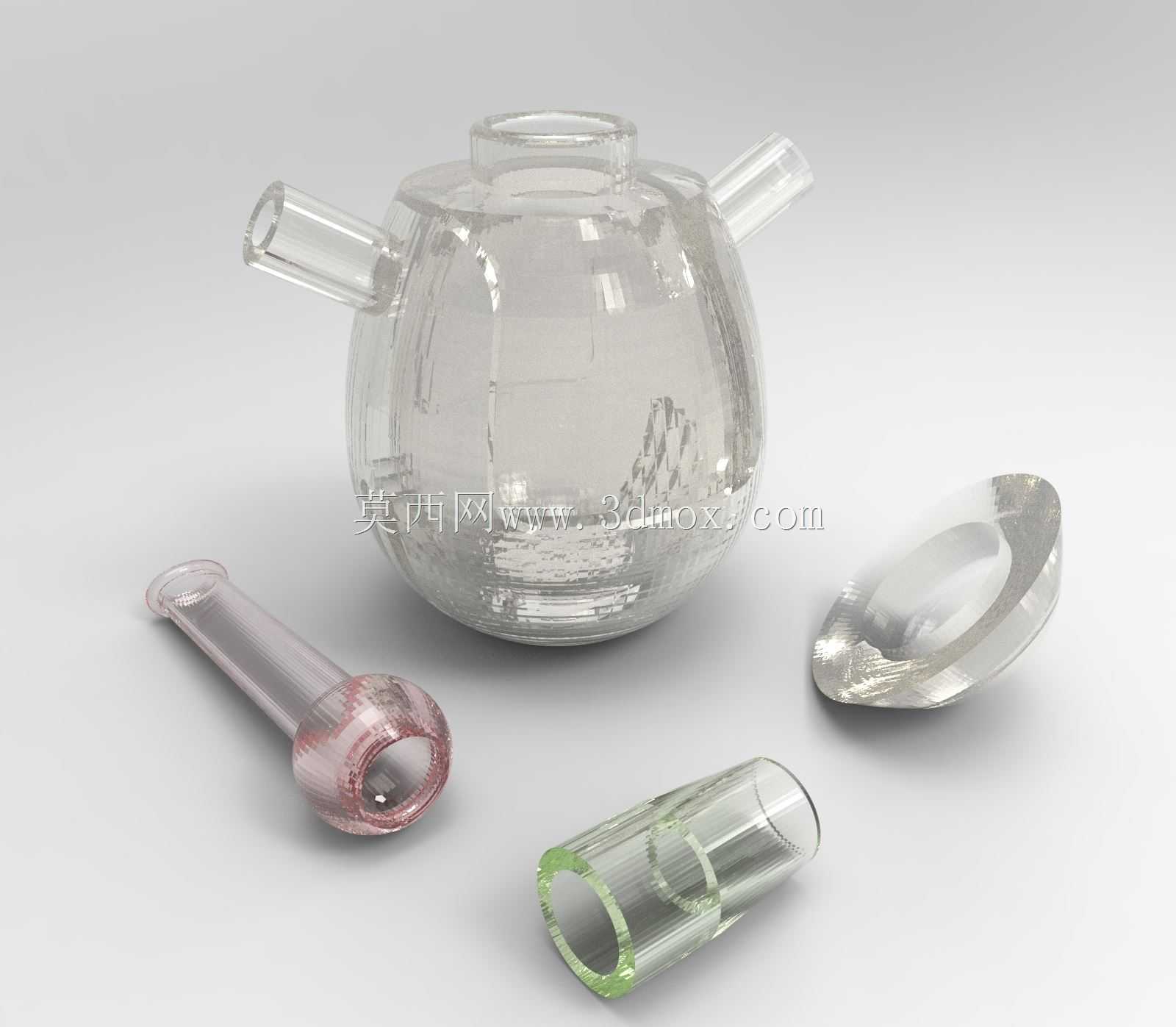

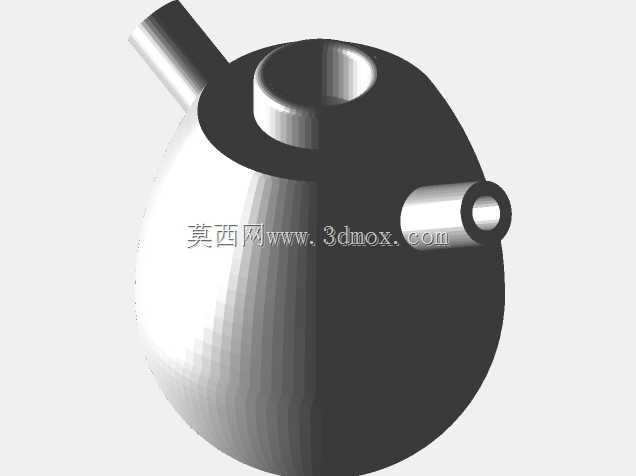

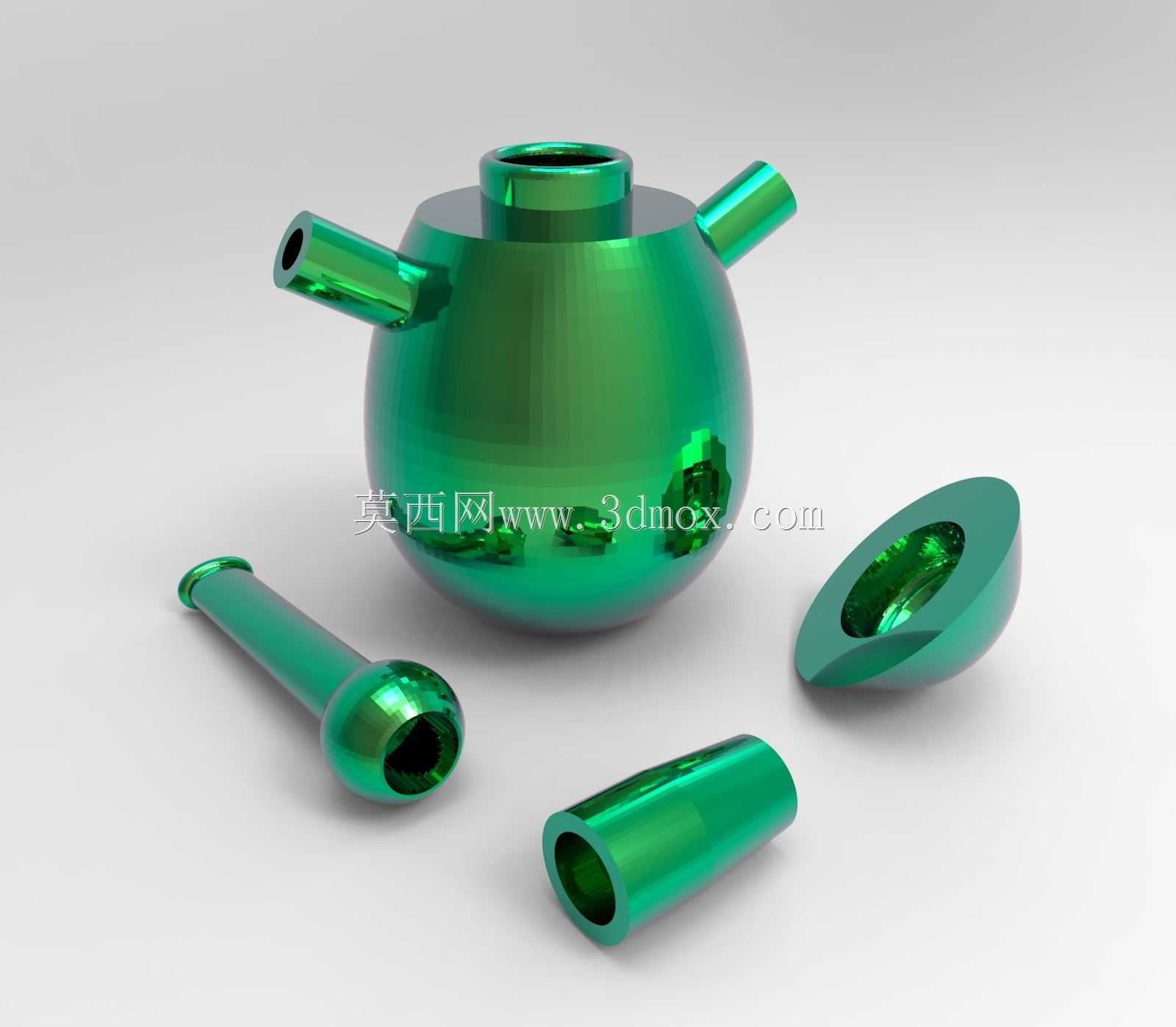

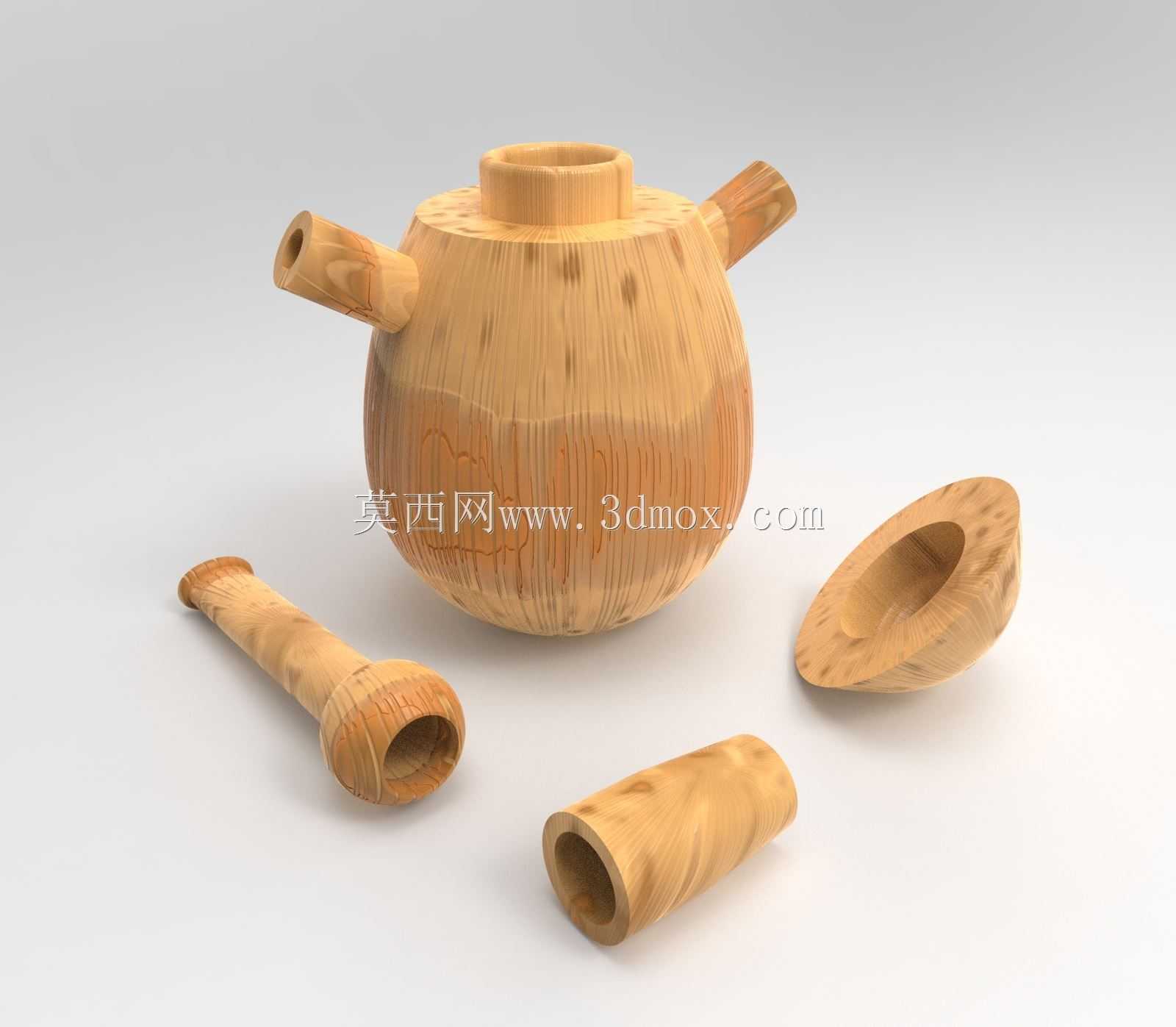

　　该装置核心采用蛋形腔体作为烟雾冷却的核心容腔，整体结构以透明耐温材质作为腔体主体，搭配金属材质的进出通路与端盖，在实际使用场景中，主要用于高温烟雾的通路冷却，降低吸入端的烟气温度，提升使用体验。从结构设计思路来看，蛋形的弧面腔体并非单纯的造型选择，首先弧面结构不存在直角应力集中点，在日常使用的磕碰、温度交变场景下，腔体的结构强度远高于直角方腔结构，同时蛋形腔体的内部容积经过通路匹配设计，烟雾进入腔体后会形成涡旋流动，延长烟雾在腔体内的停留时间，配合腔体壁与外界的热交换，实现无额外冷却介质的被动降温效果，不需要额外添加冷却结构即可实现温度梯度下降。进出通路采用错位布置设计，进气通路从腔体侧下方斜向插入腔体内部，

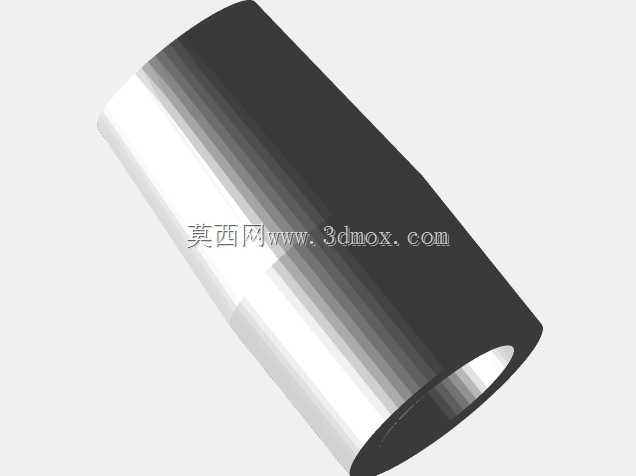

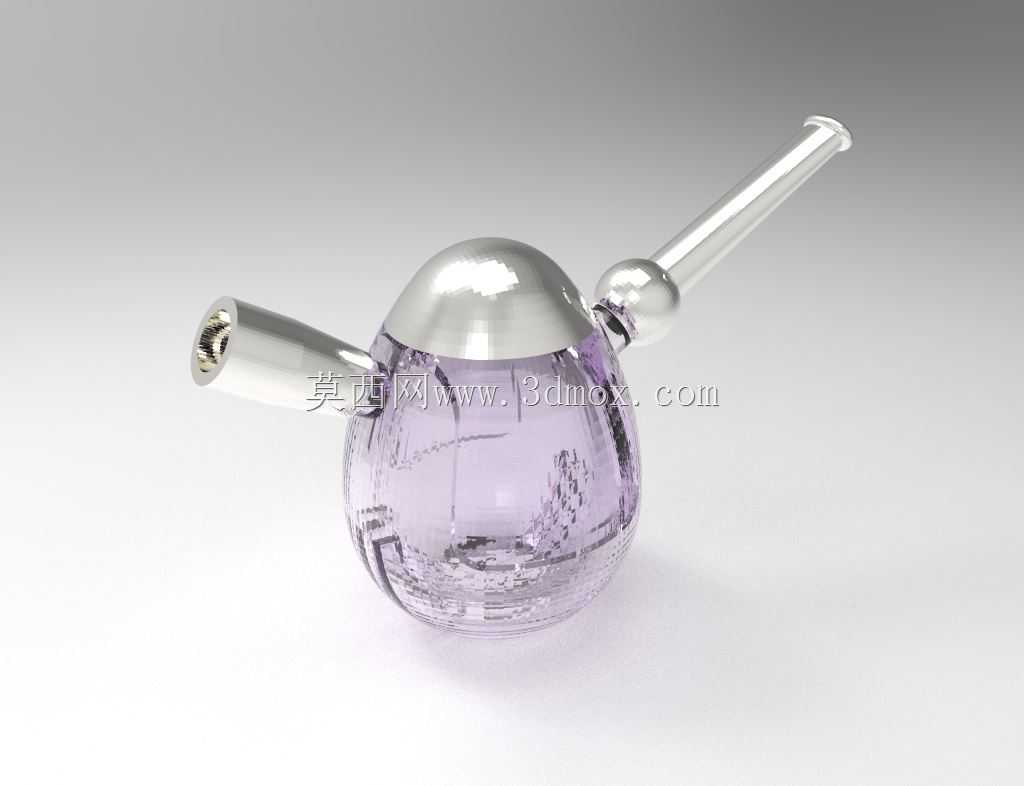

　　出气通路从腔体侧上方延伸而出，两端的金属接头采用标准插接结构，可适配常规尺寸的配套烟具管路，安装时不需要额外定制转接头，直接插接即可完成密封连接，金属接头与玻璃腔体的结合部位采用过盈配合加密封胶圈的结构，既保证连接强度，也避免腔体内部的烟气泄漏，同时金属材质的接头具备更好的耐磨性能，反复插拔也不会出现磨损漏气的问题。顶部的金属端盖采用半球形结构，与蛋形腔体的上沿完全贴合，端盖与腔体之间采用可拆卸的密封结构，日常使用后可以拆开端盖对腔体内部进行清洁，去除腔壁附着的残留污渍，维持腔体的通透度与内部通路的顺畅。从安装边界尺寸来看，整体装置的最大横向尺寸集中在蛋形腔体的中部，放置在平面上时，蛋形的弧面底部具备自稳定特性，

　　不需要额外的固定支架即可平稳放置，两侧伸出的管路长度经过匹配设计，不会因为管路过长导致放置时出现重心偏移倾倒的问题，同时管路的伸出角度经过人体工学优化，手持使用时握持腔体的弧度贴合手掌轮廓，长时间握持也不会出现硌手的问题。在功能特性上，腔体内部的烟雾流动路径经过多次折转，高温烟雾从进气端进入后，首先冲击腔体下部的弧面壁，沿壁面向上形成旋流，过程中烟雾携带的大颗粒杂质会在离心力作用下附着在腔壁底部，实现初步的杂质过滤，同时烟雾在旋流过程中与温度更低的腔壁充分接触，热量通过腔壁传导到外界空气中，到达出气端时温度已经降低到适宜的区间，不会出现高温烟气刺激呼吸道的问题。结构设计上充分考虑了日常使用的维护需求，

　　所有可拆卸部件的配合公差都控制在合理区间，拆装不需要专用工具，手动即可完成端盖的拆卸与安装，密封胶圈采用耐温耐油的材质，长期接触烟气中的冷凝成分也不会出现老化变硬、密封失效的问题。金属部件的表面采用抛光处理，既提升了外观质感，也降低了烟气冷凝液在金属表面的附着能力，清洁时只需要用软布擦拭即可去除表面残留，不会形成难以清理的积垢。透明腔体的材质选用具备一定抗冲击能力的透明材质，日常使用中的轻微跌落、磕碰不会出现碎裂的问题，同时材质的化学稳定性较好，不会与烟气中的成分发生反应，不会产生额外的异味影响使用体验。从通路的流体设计来看，整个烟气通路的通径保持一致，不存在突然缩径或者扩径的结构，避免烟气流动过程中产生不必要的紊流阻力，保证吸气时的气流畅通，不会出现憋气、通气不畅的问题，出气端的通路末端做了圆滑过渡处理，接触唇部的位置没有尖锐棱角，使用时的触感更加舒适。
