拐杖配件

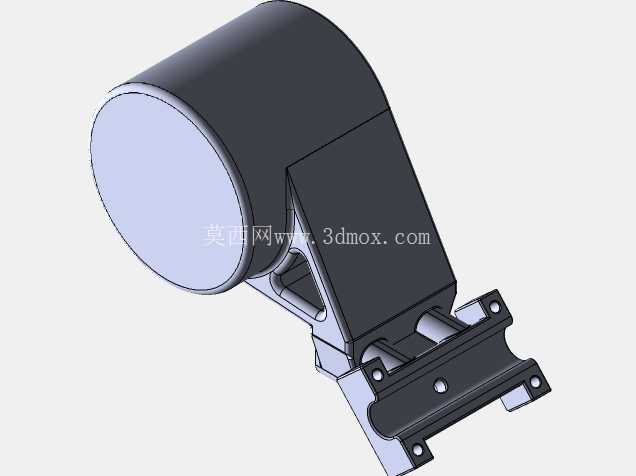

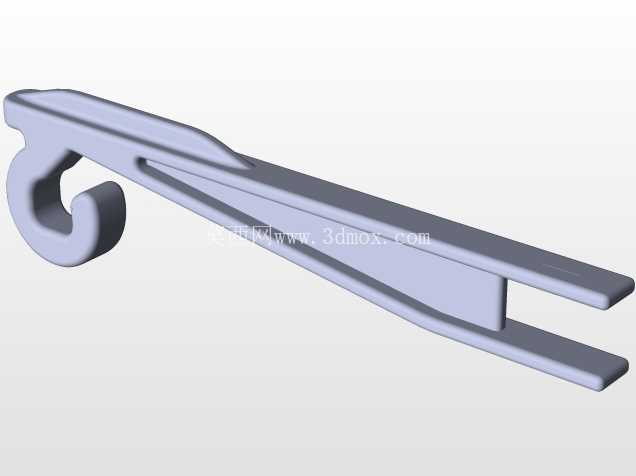

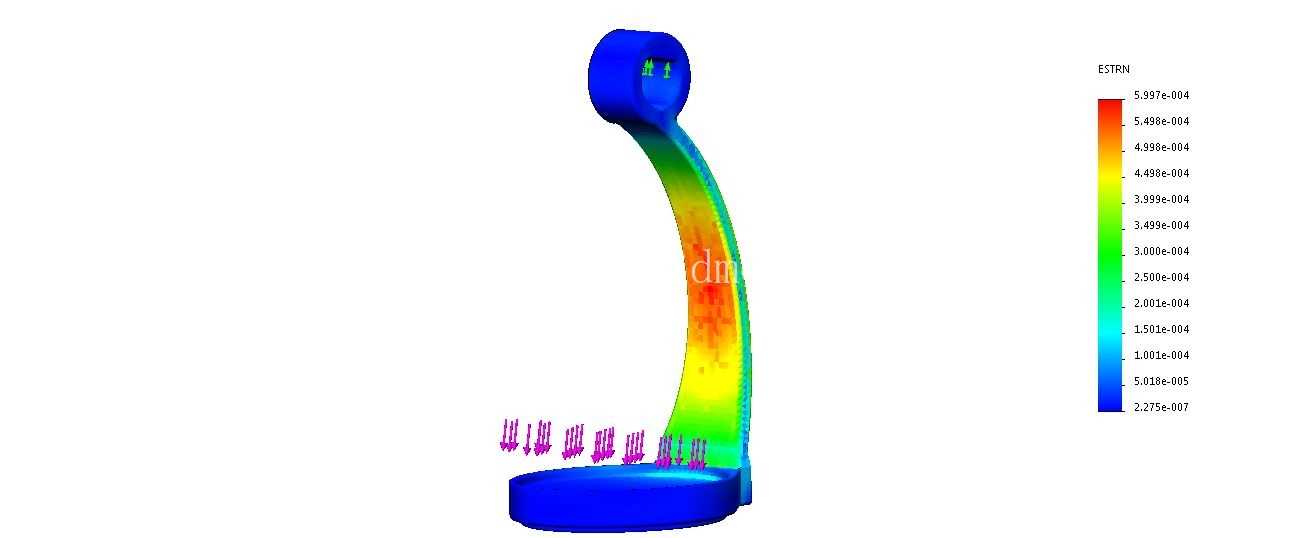

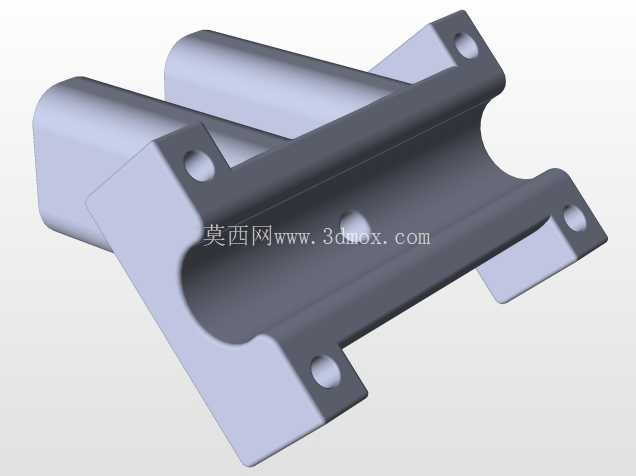

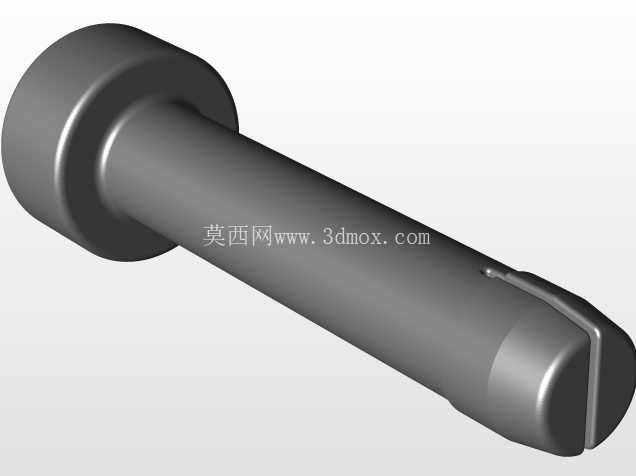

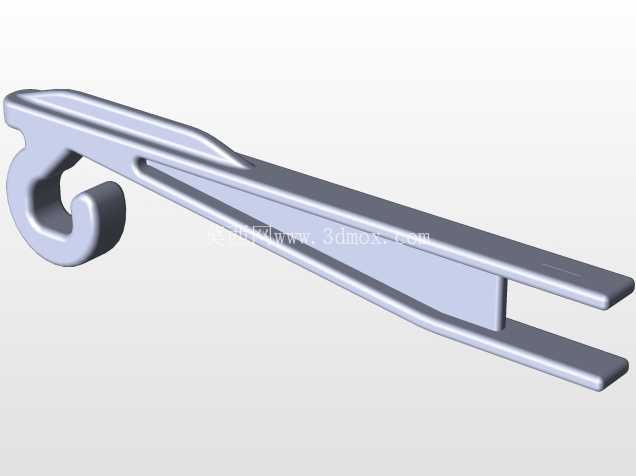

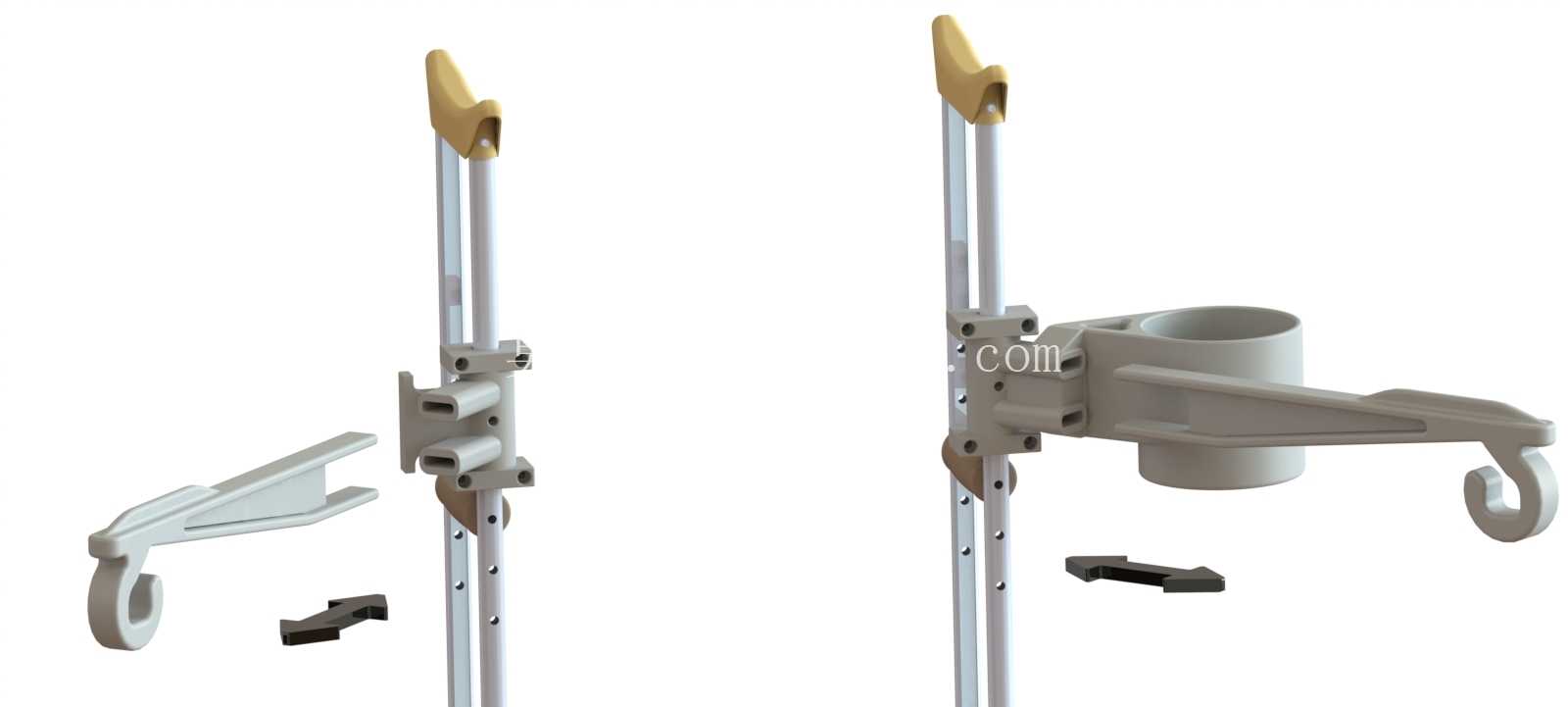

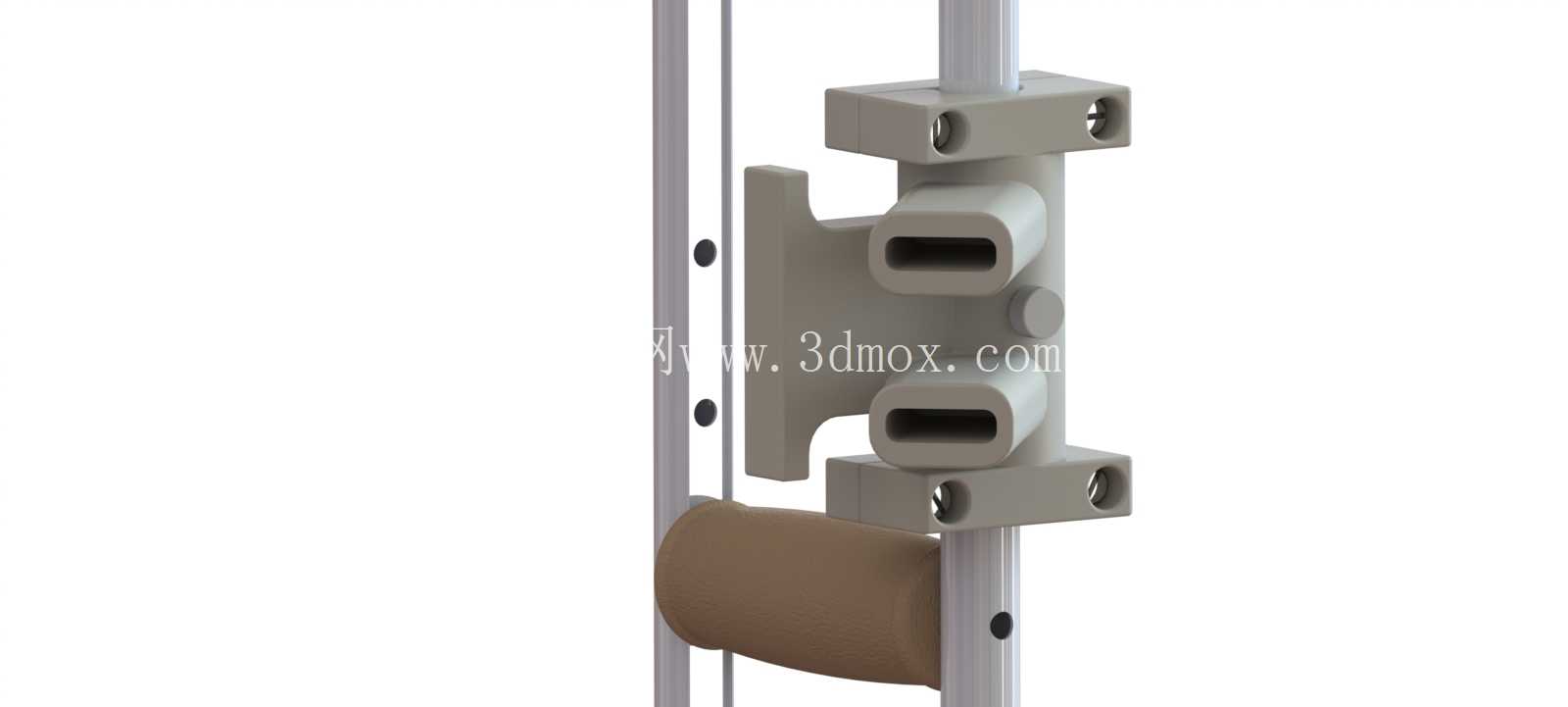

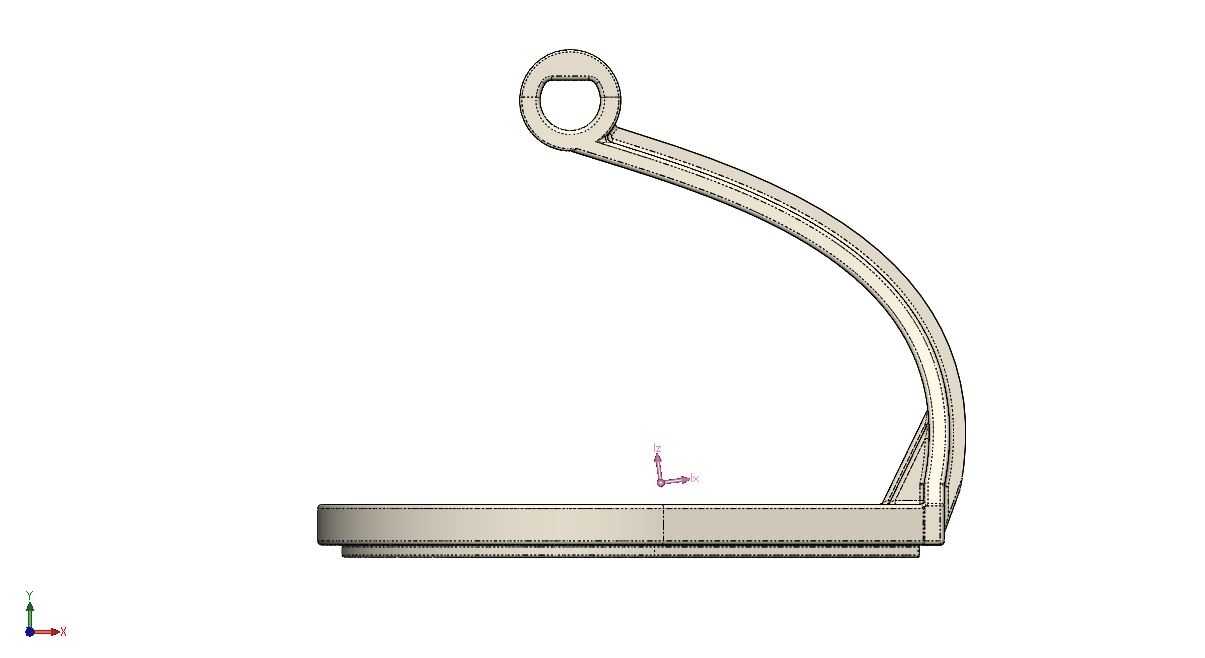

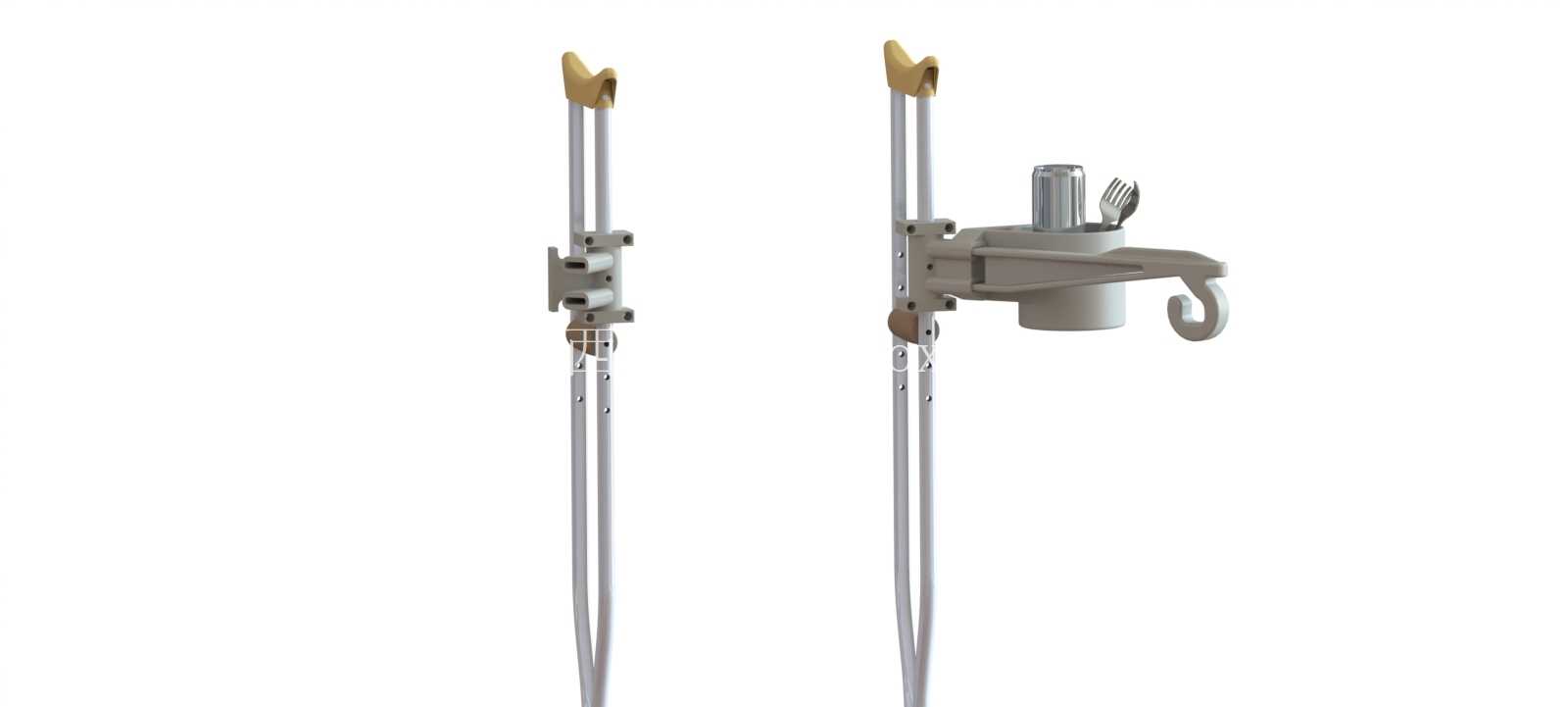

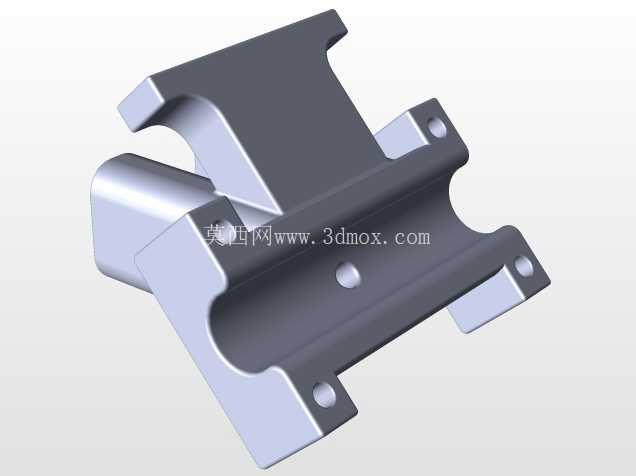

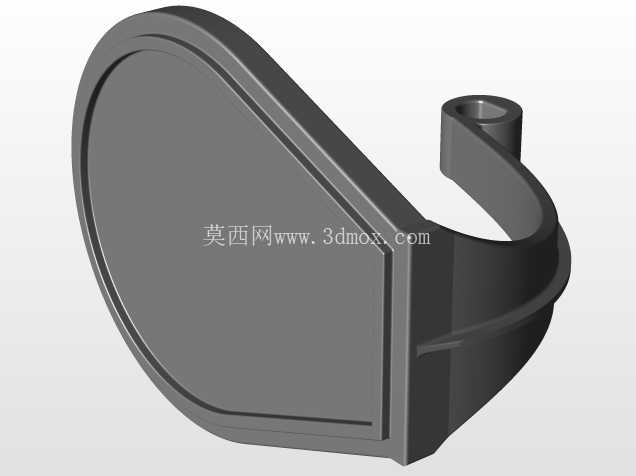

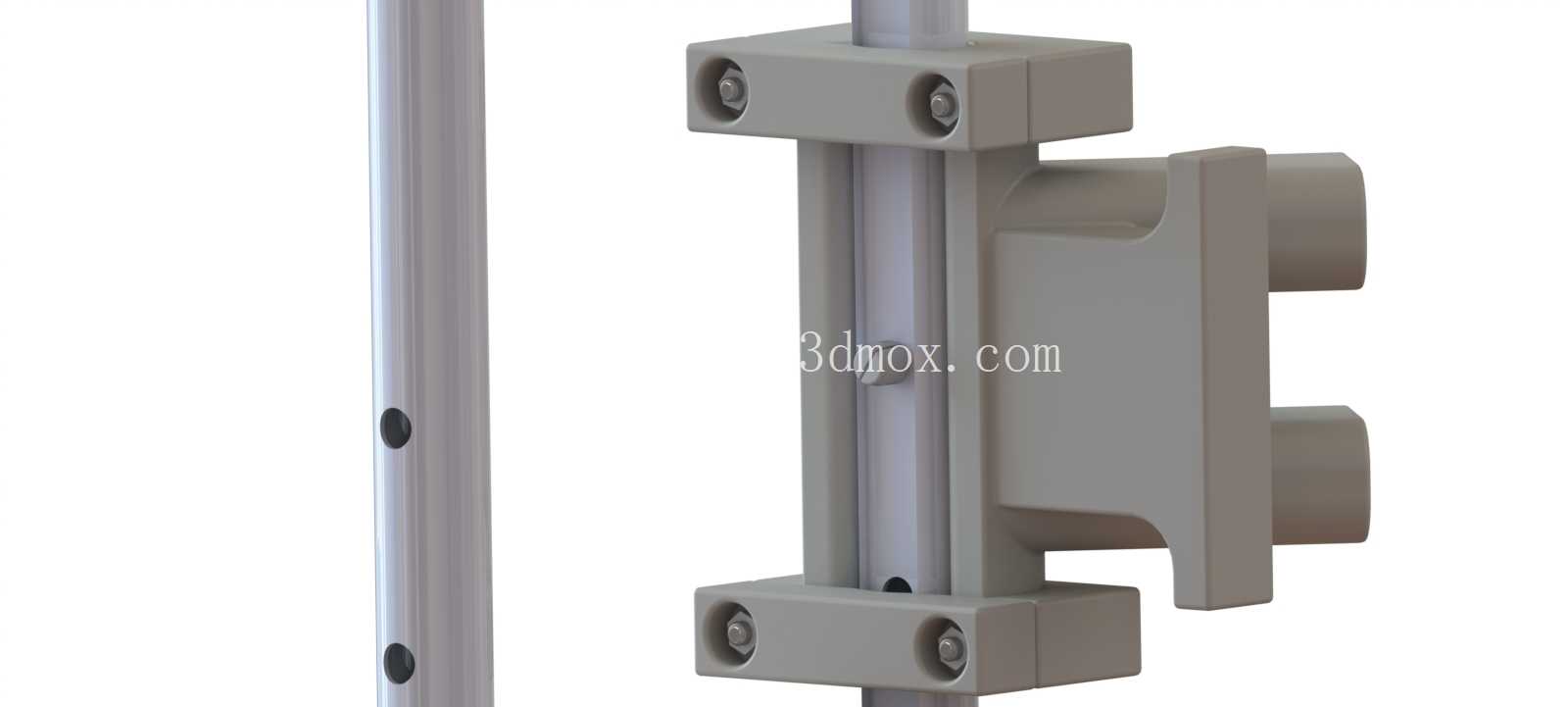

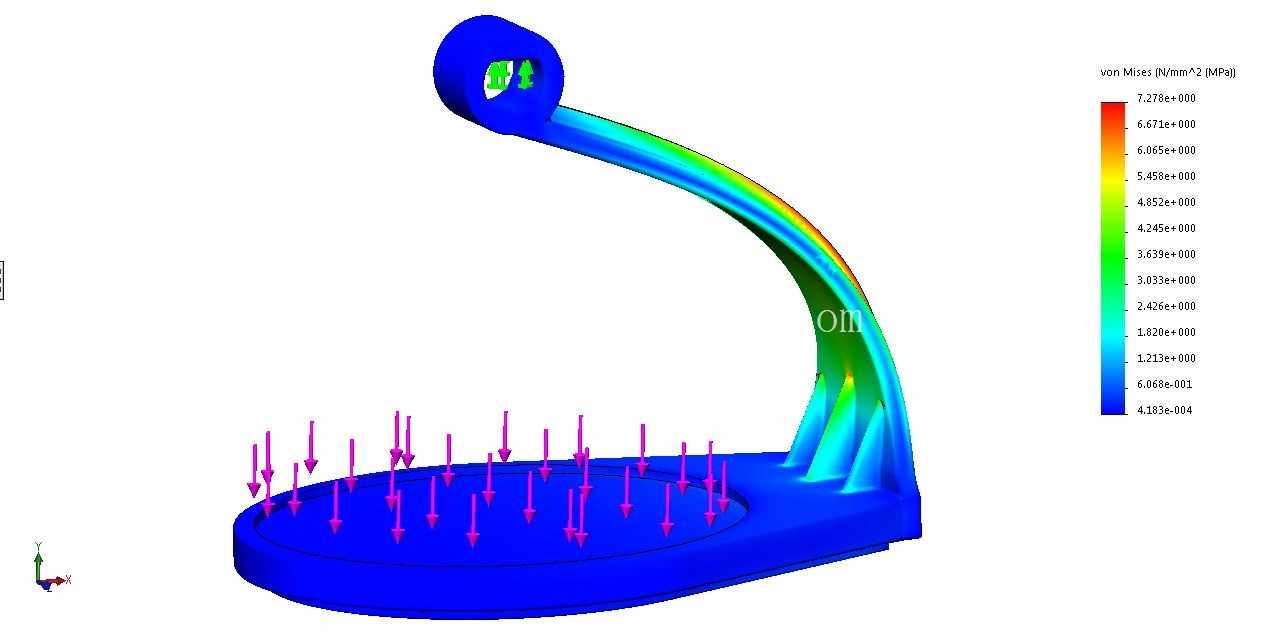

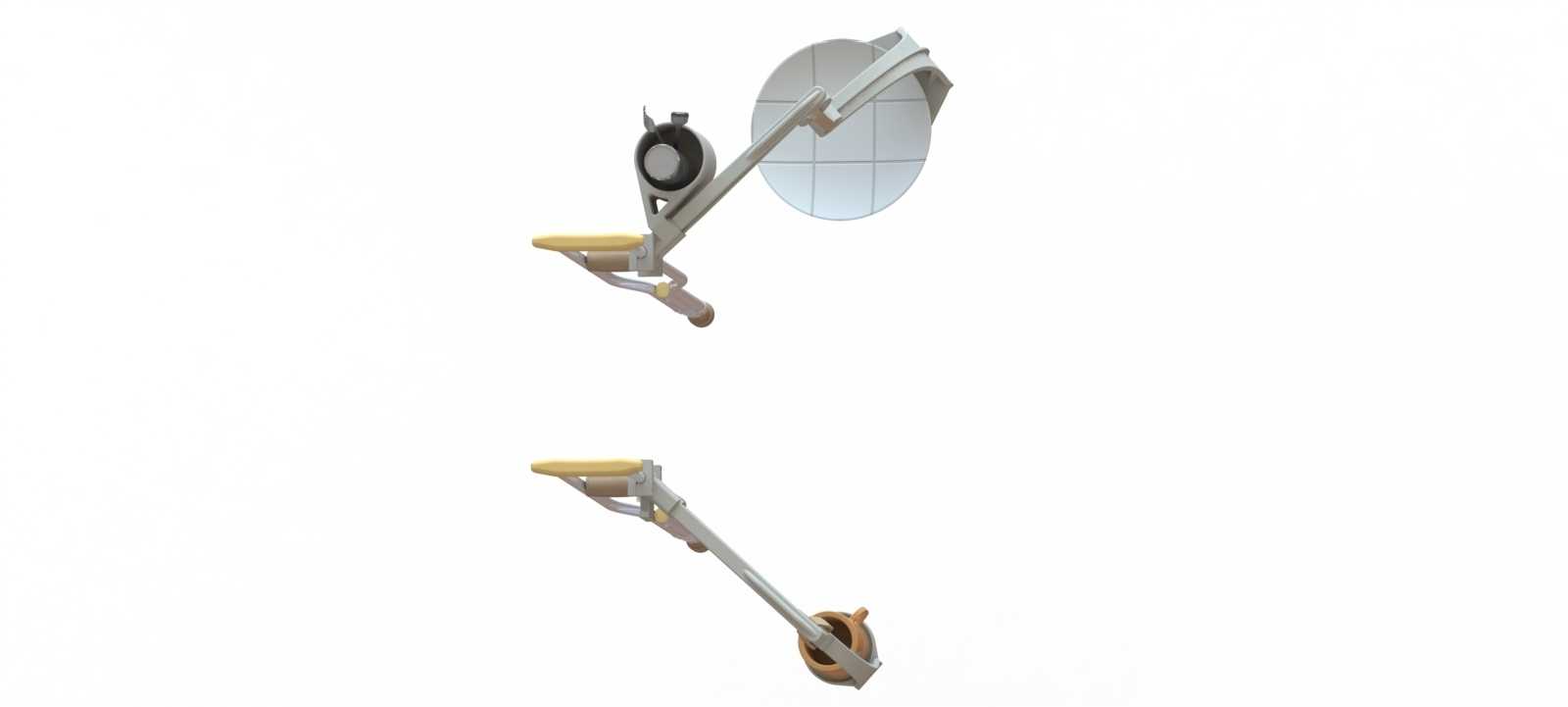

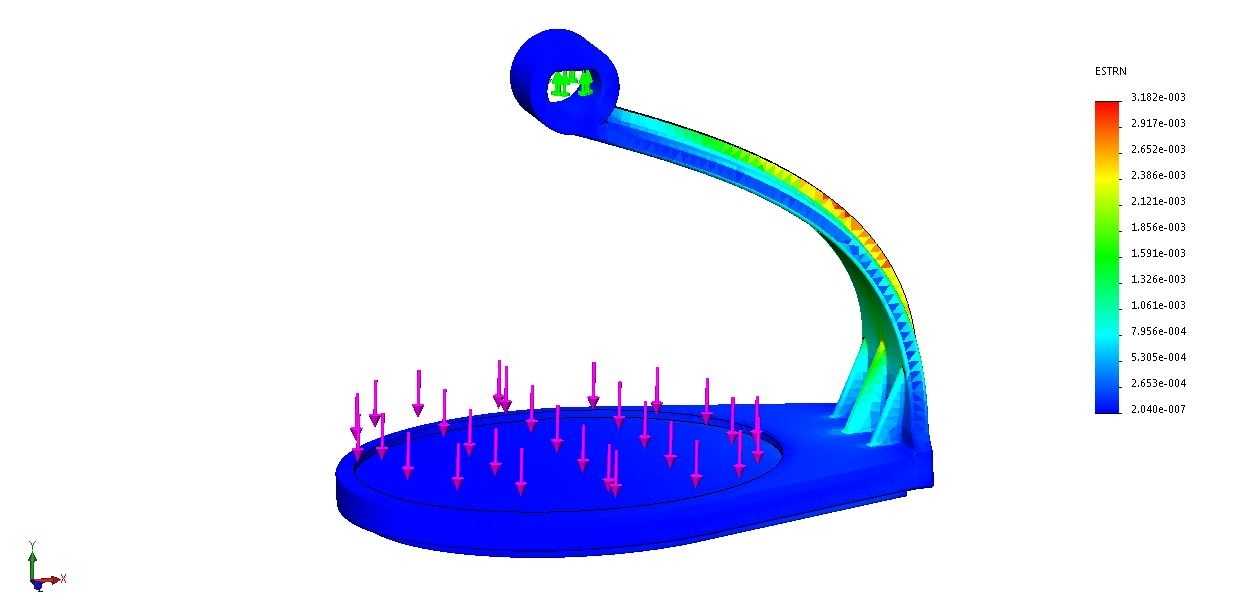

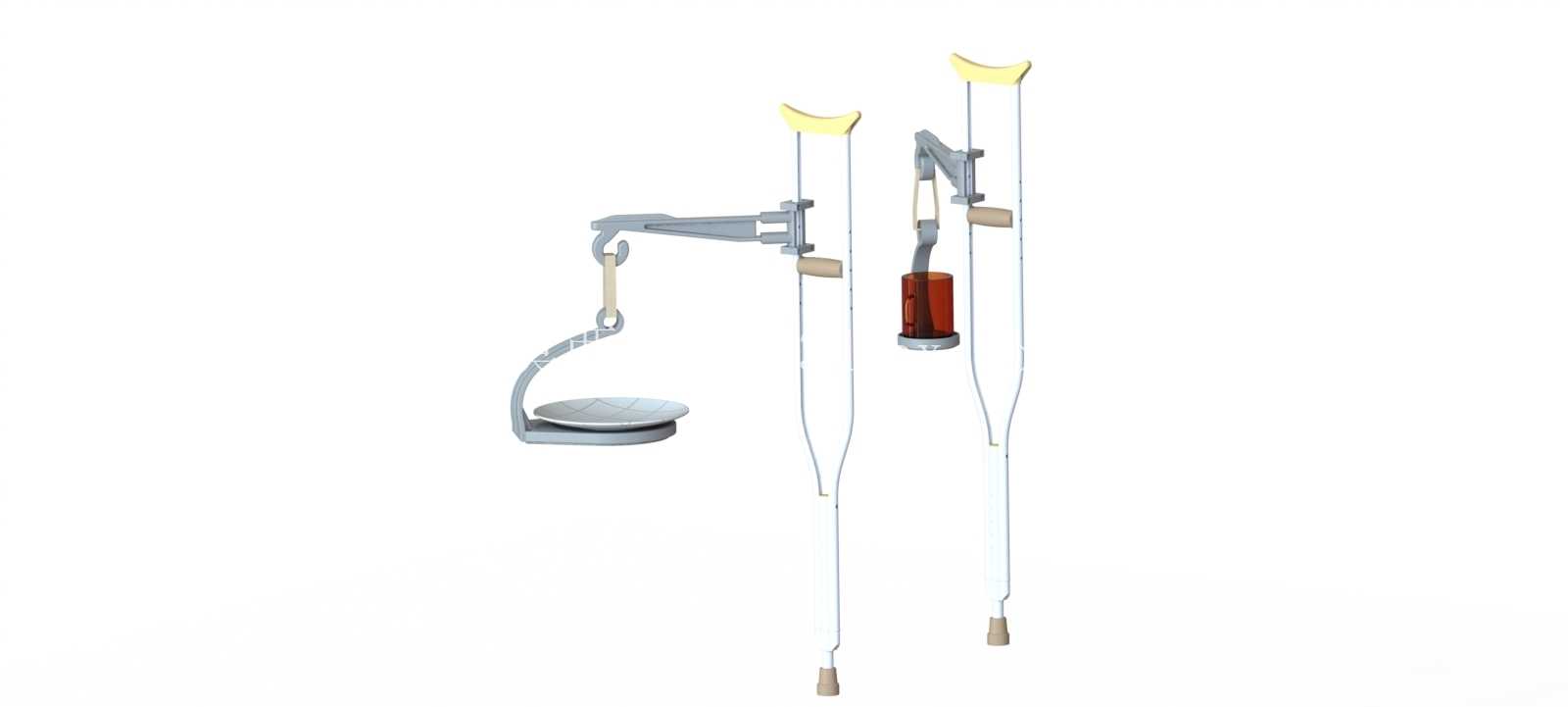

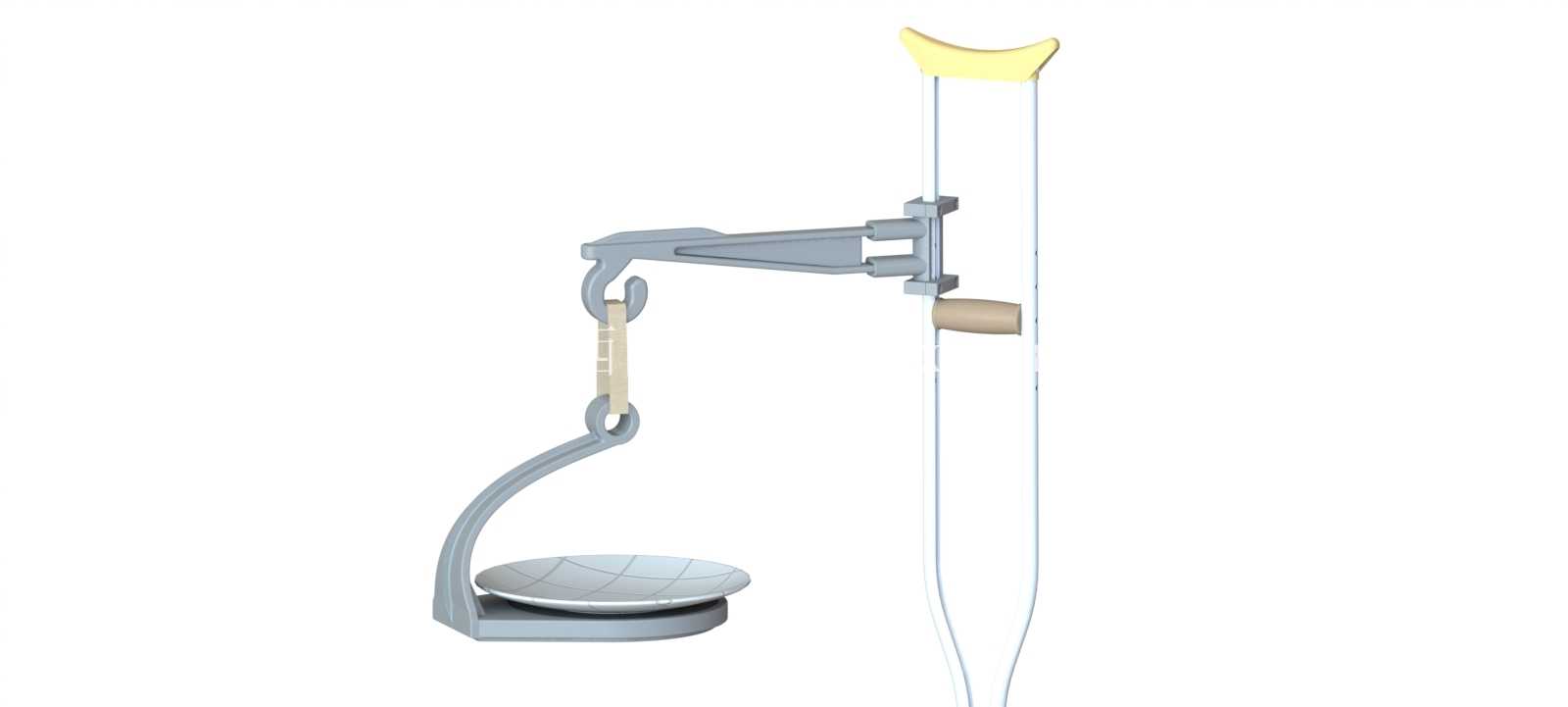

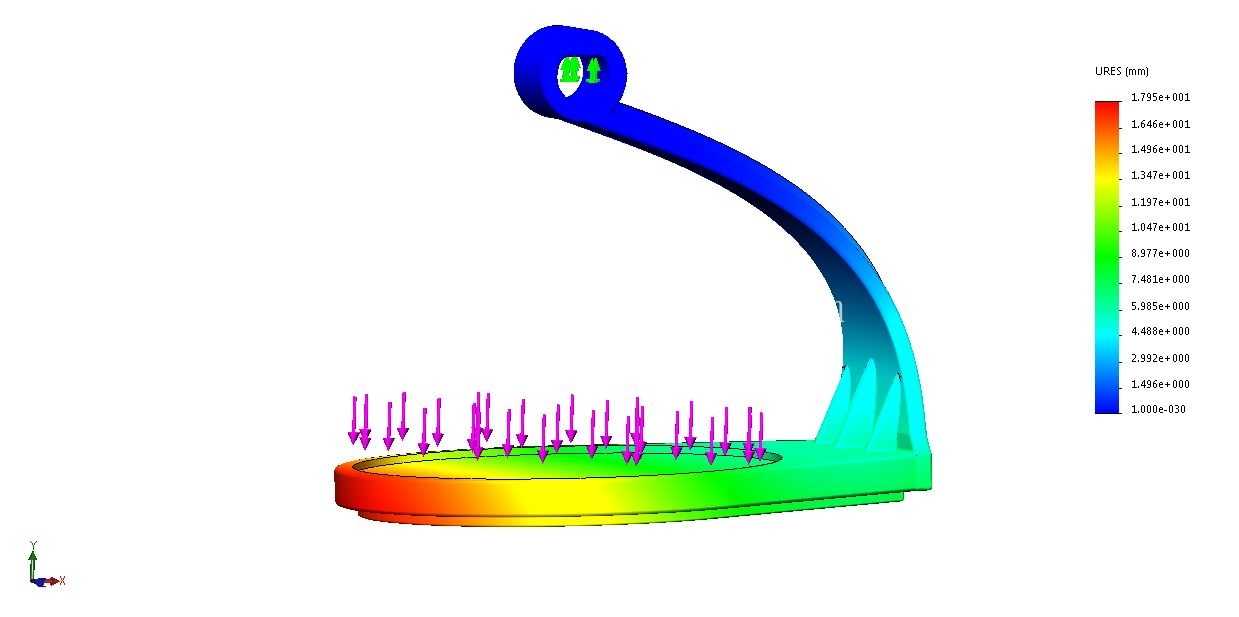

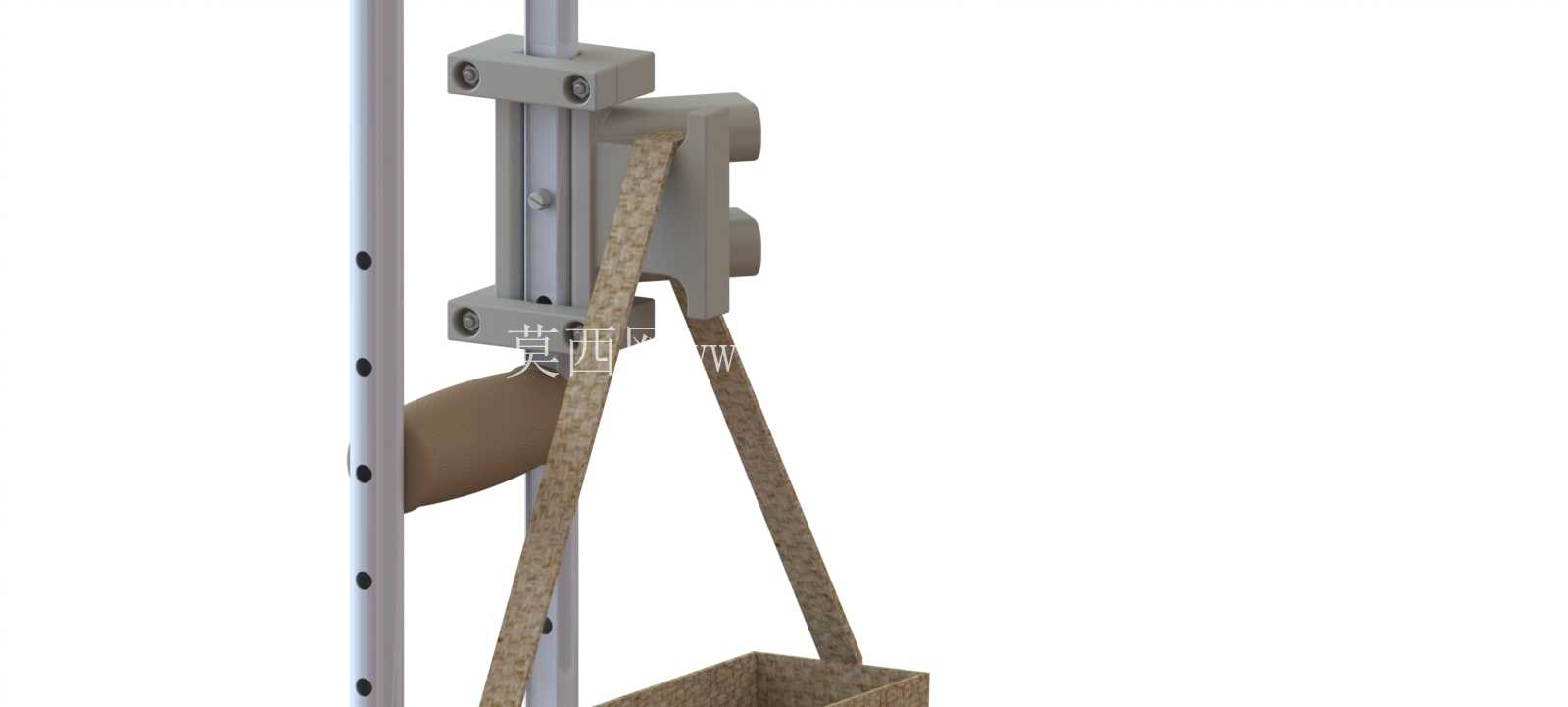

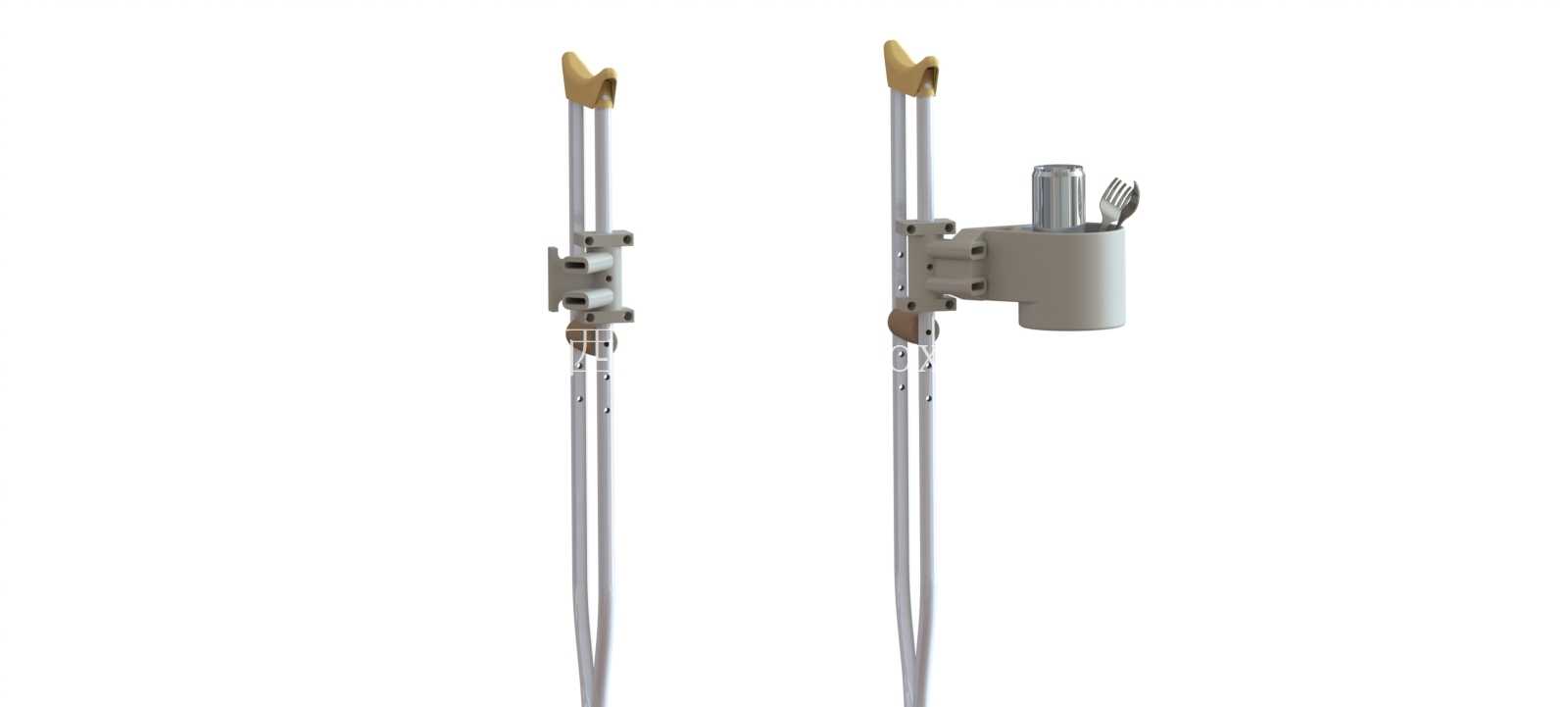

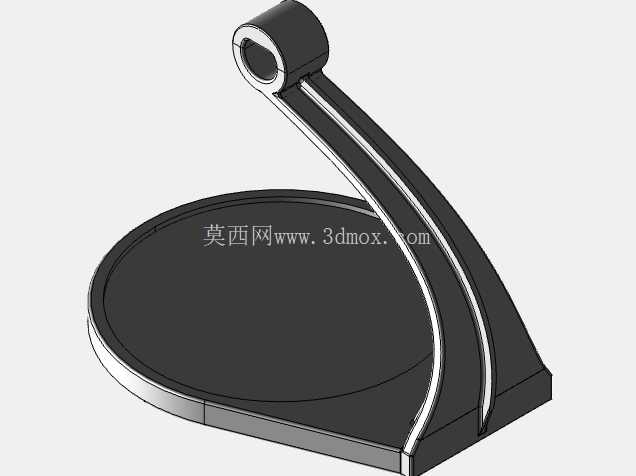

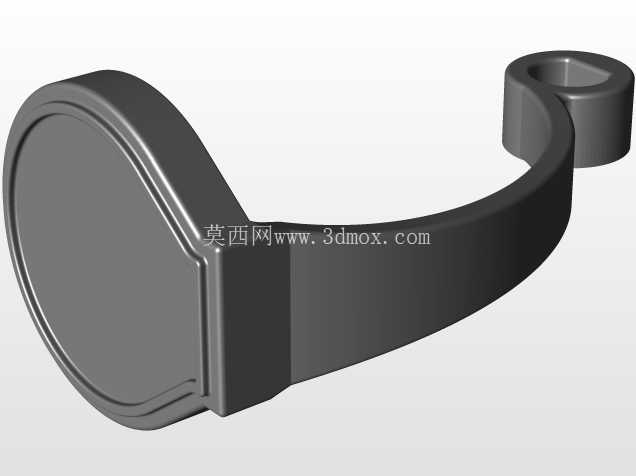

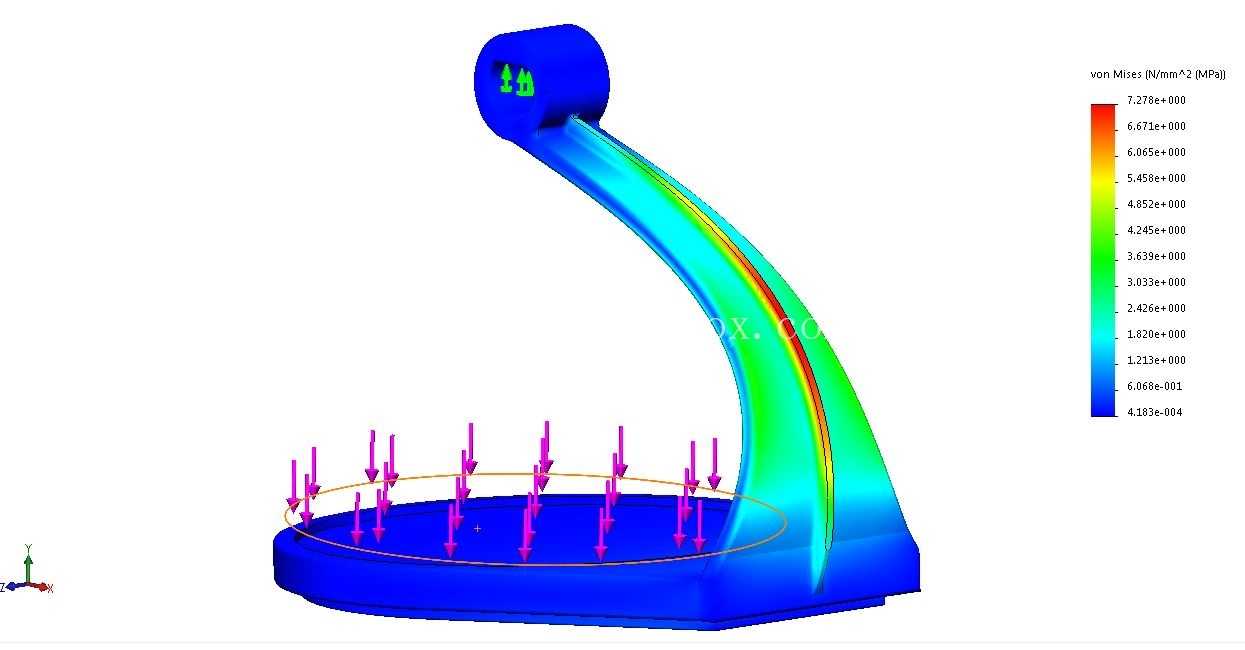

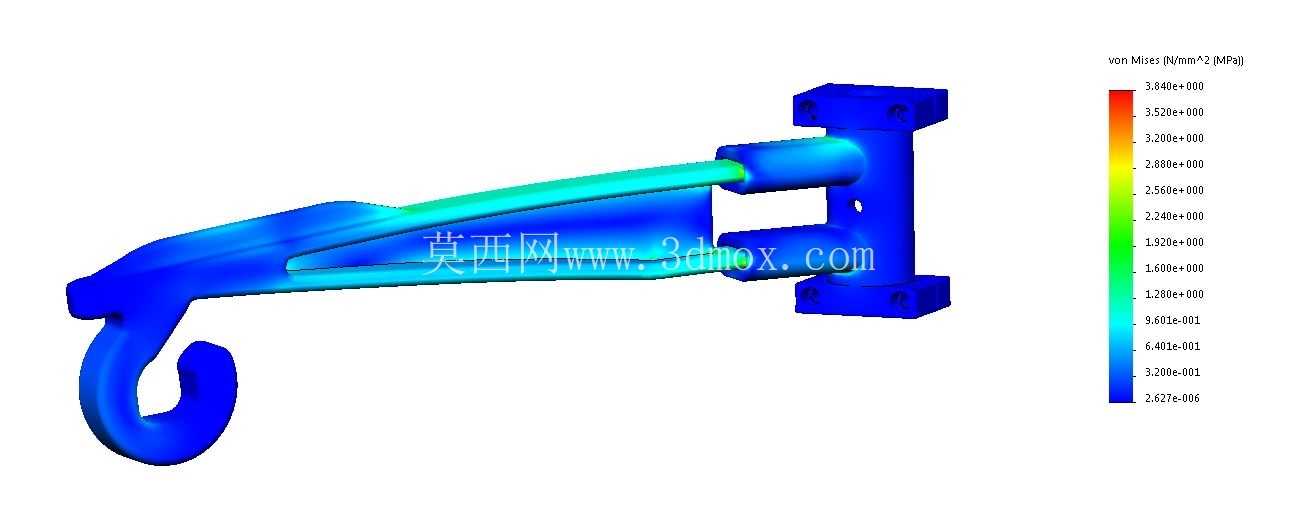

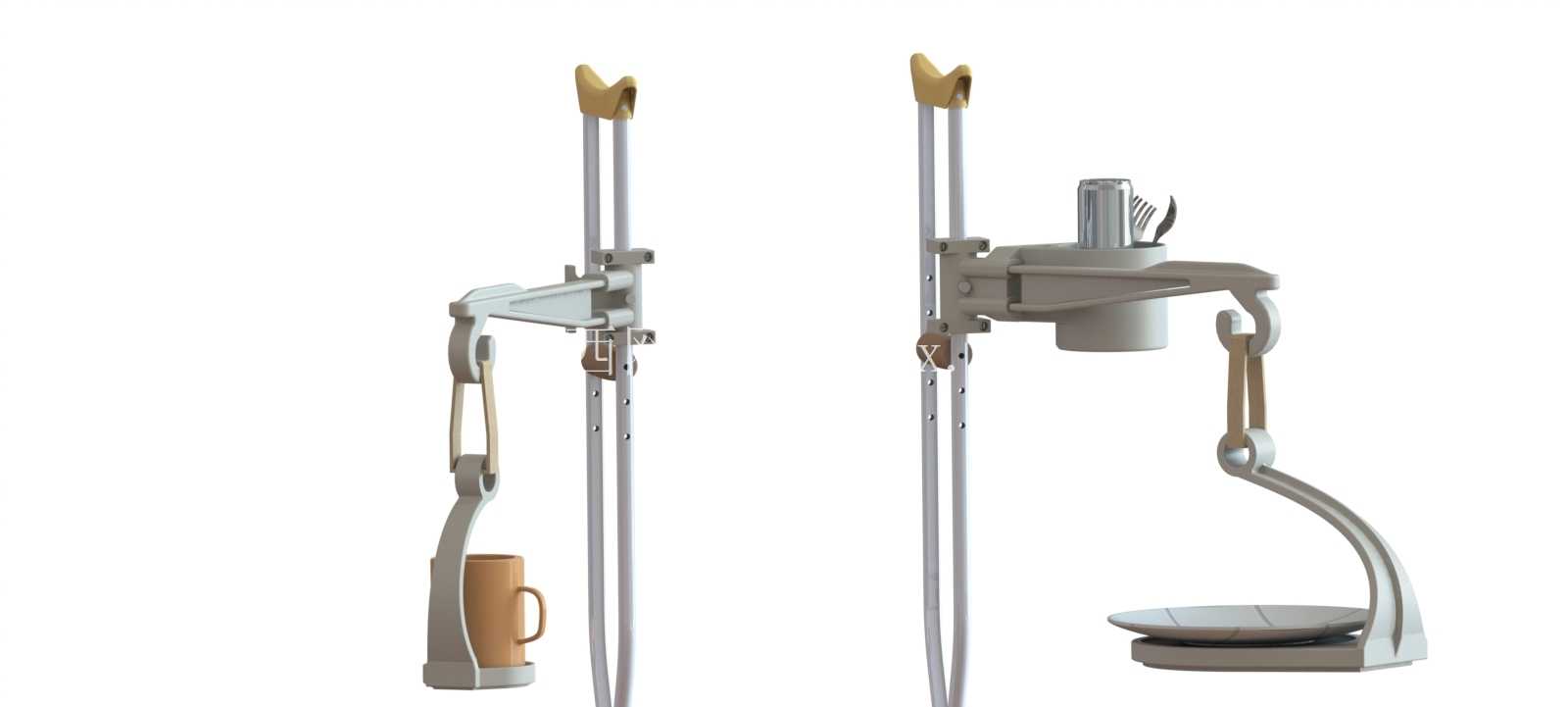

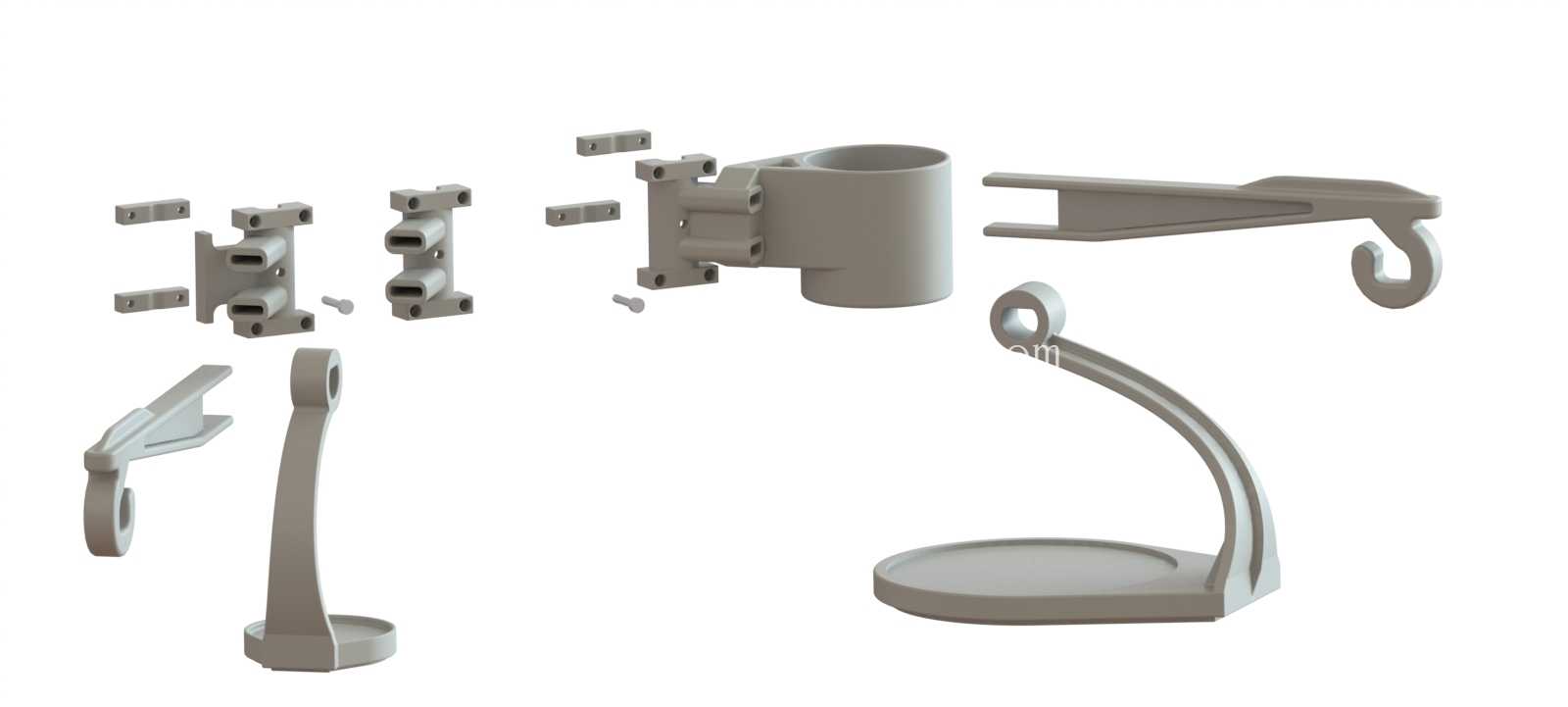

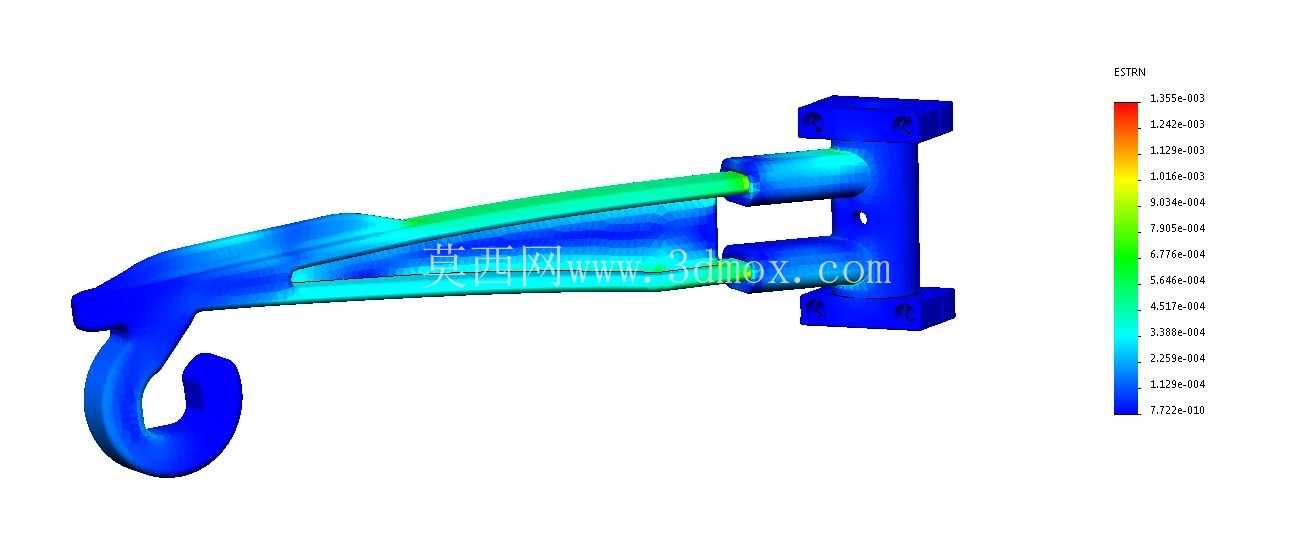

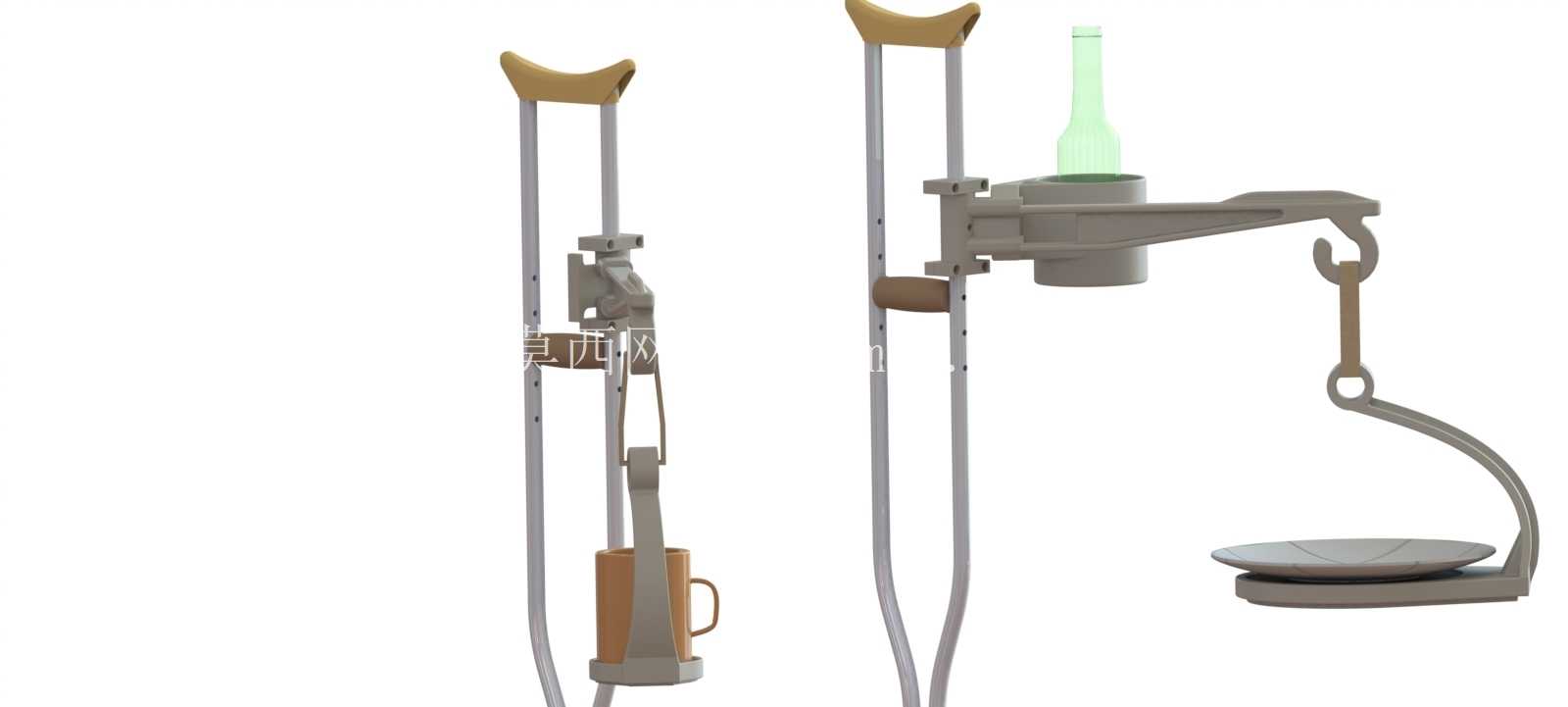

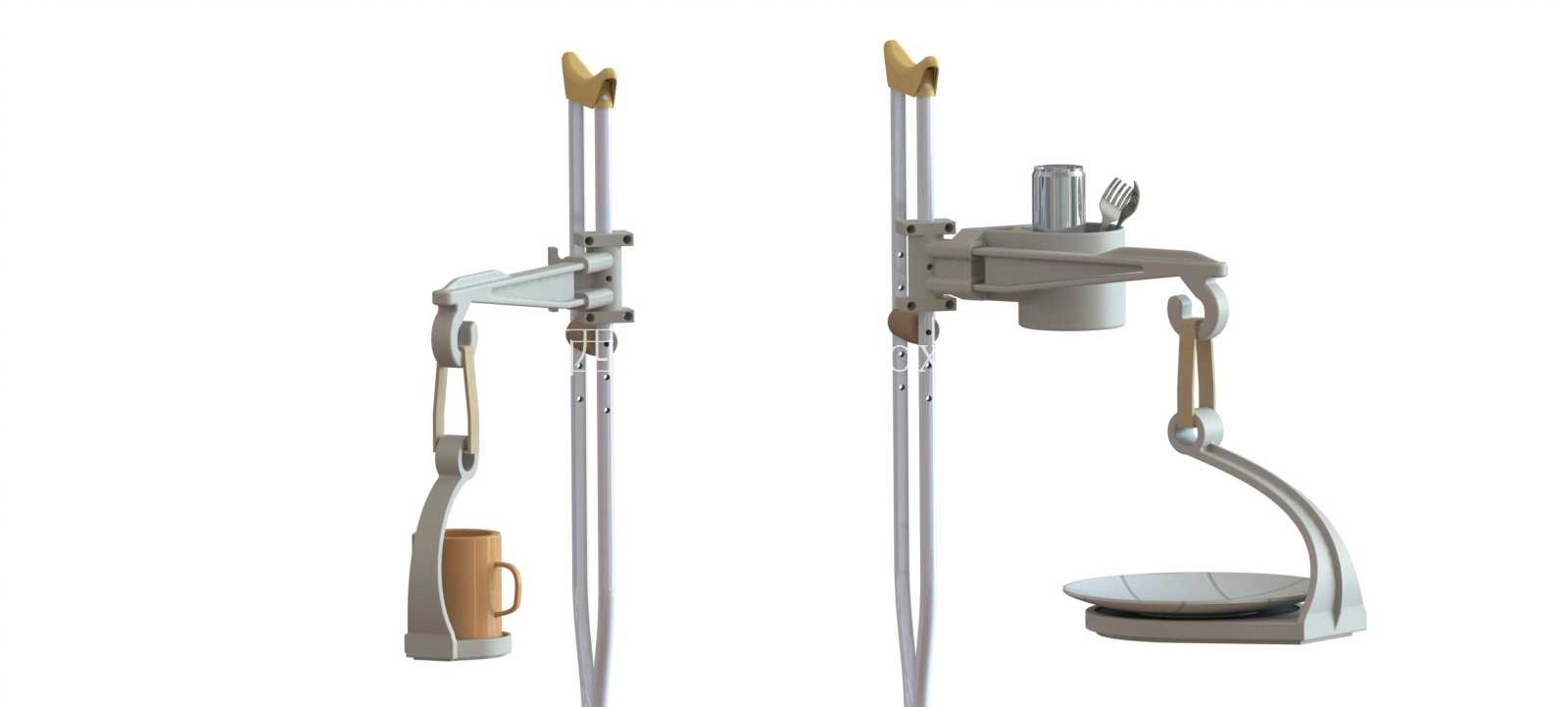

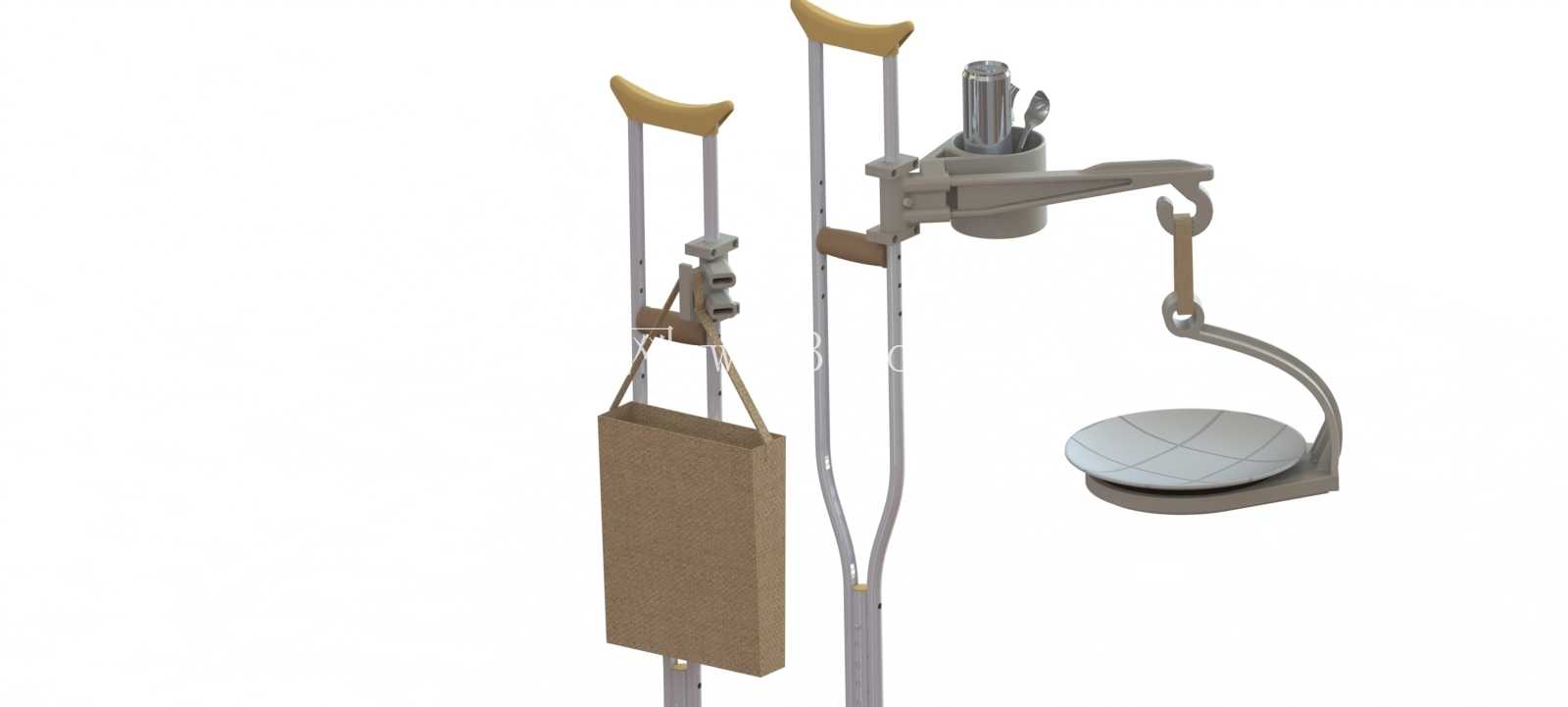

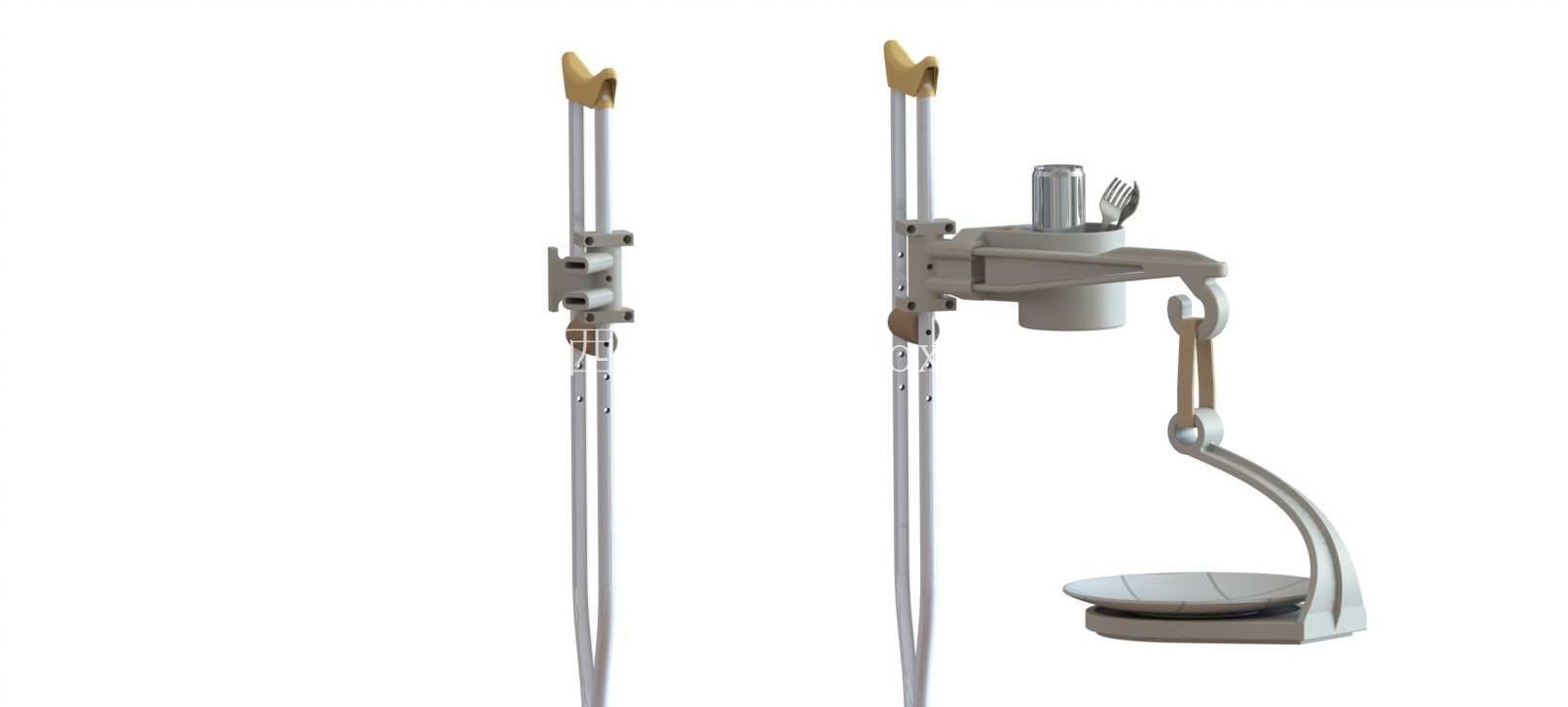

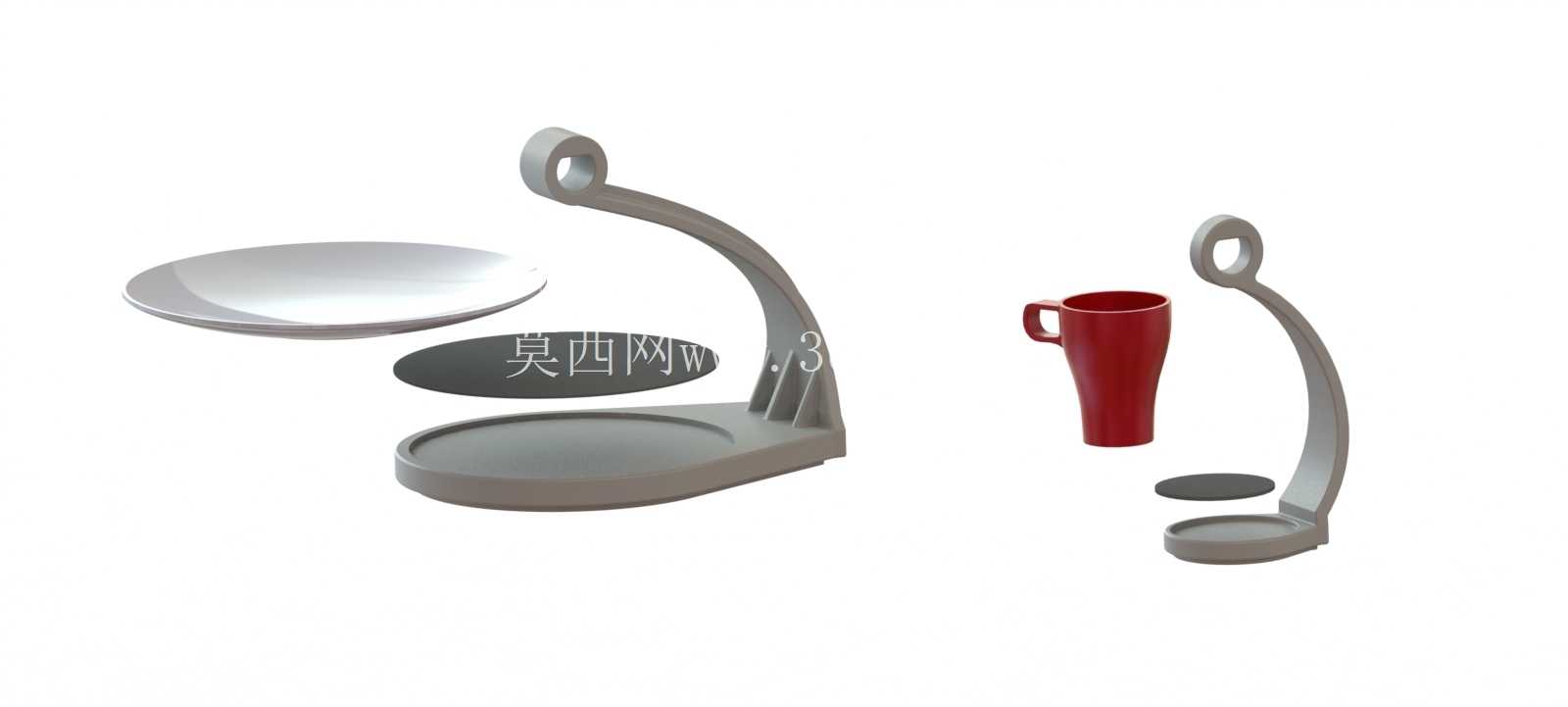

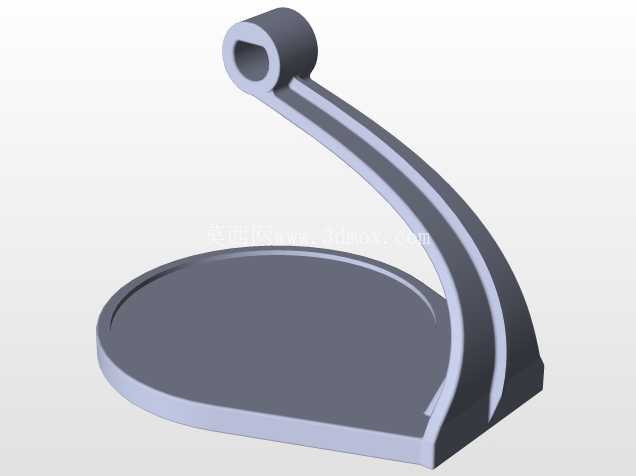

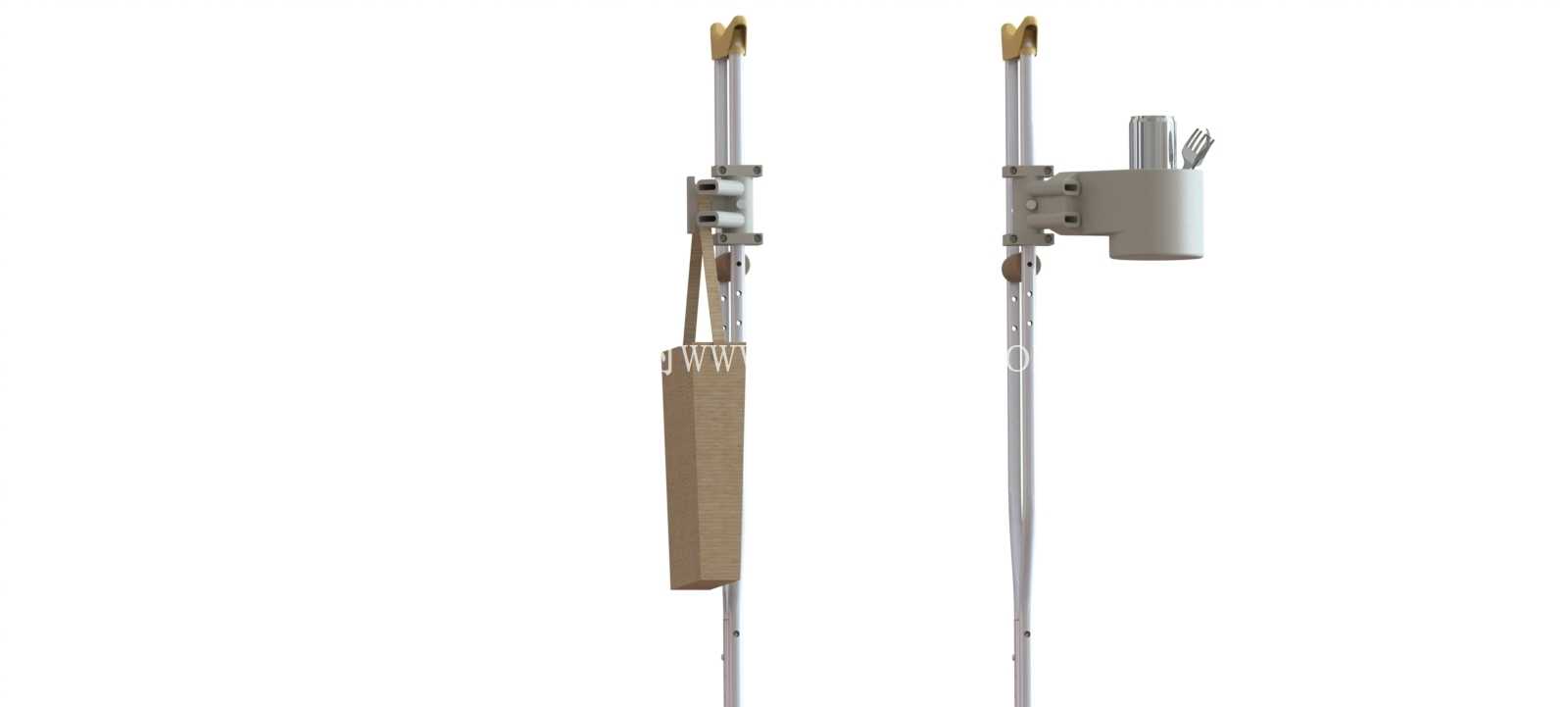

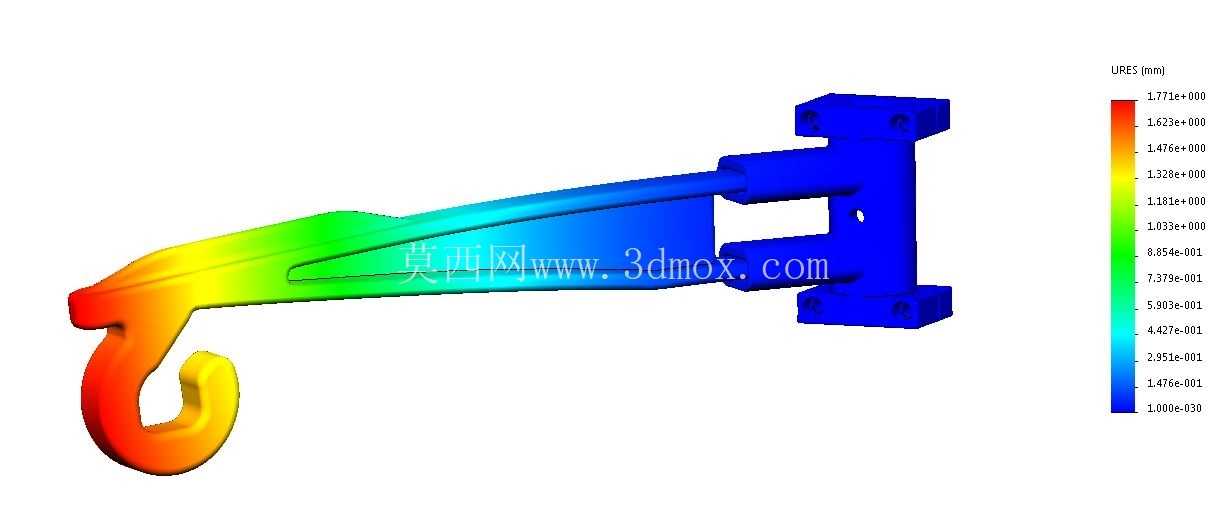

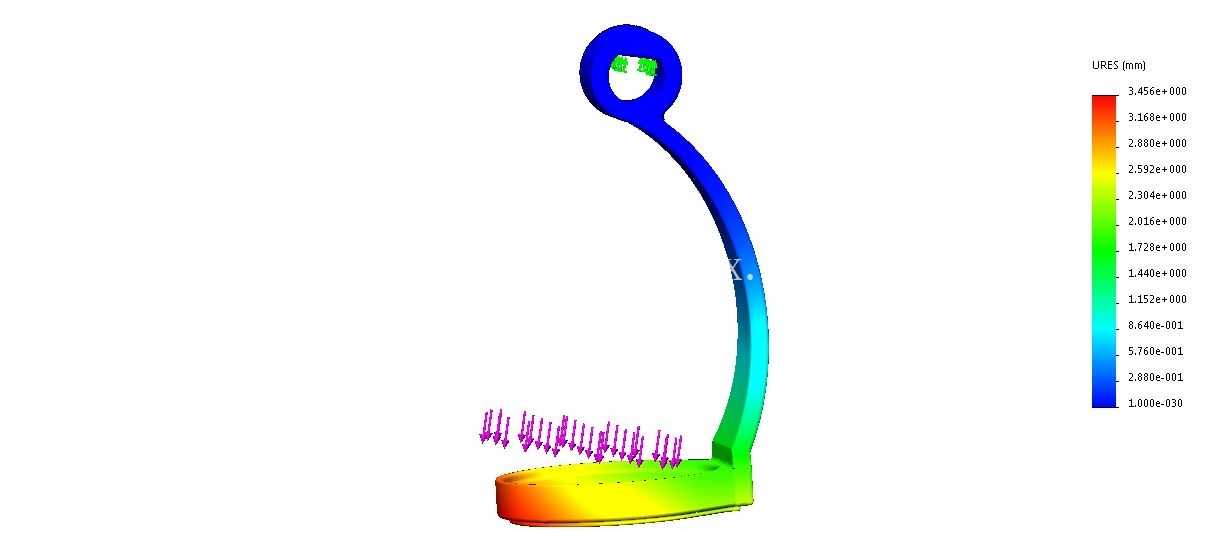

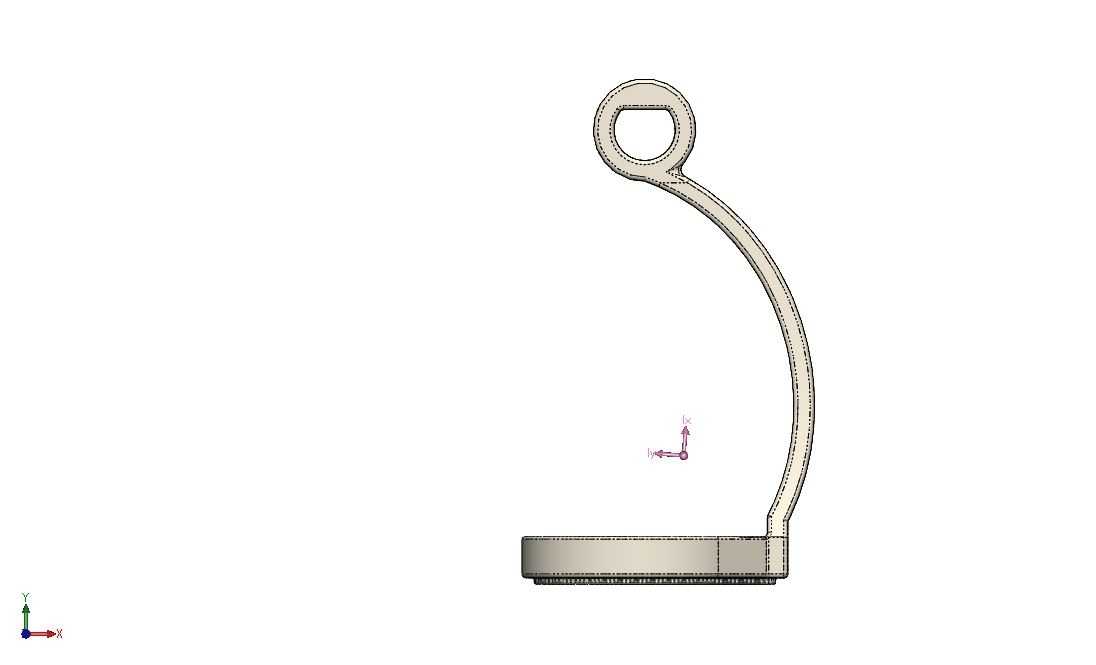

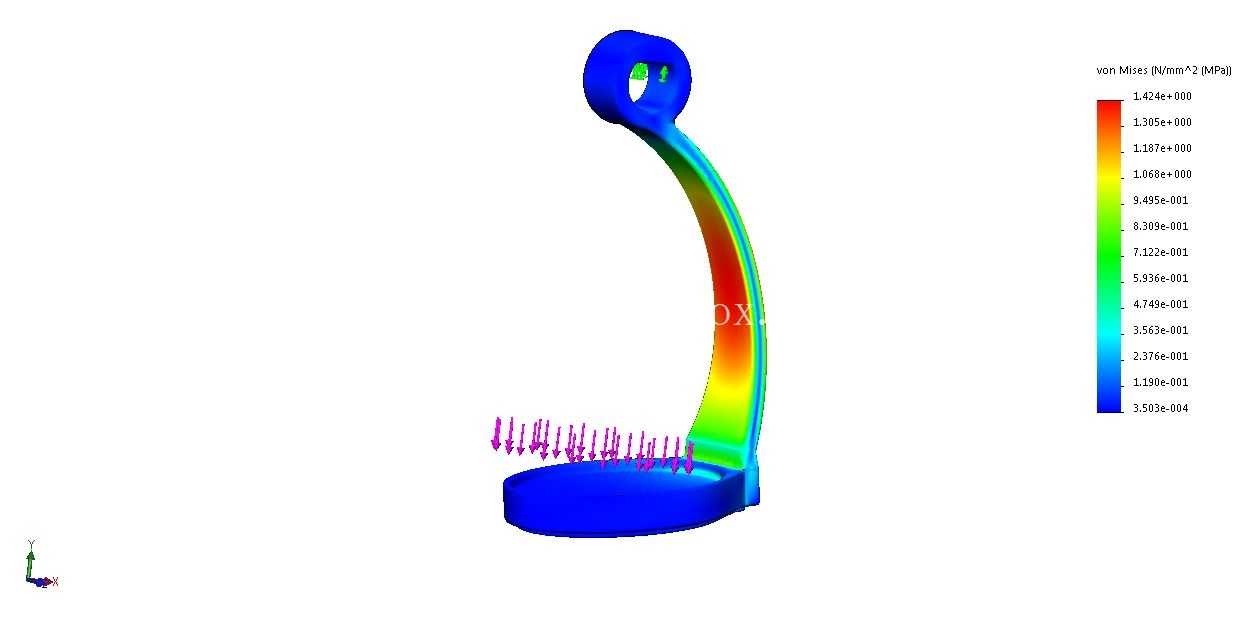

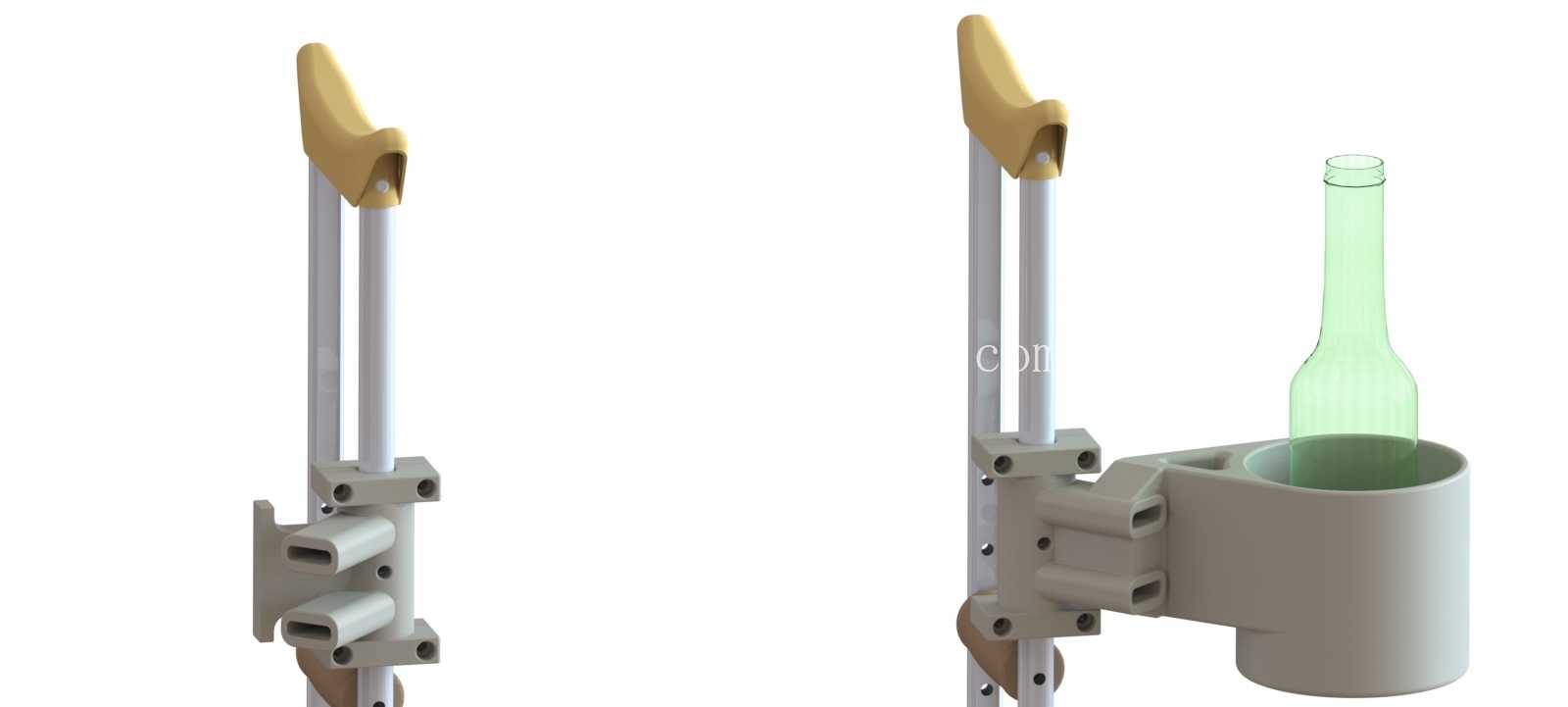

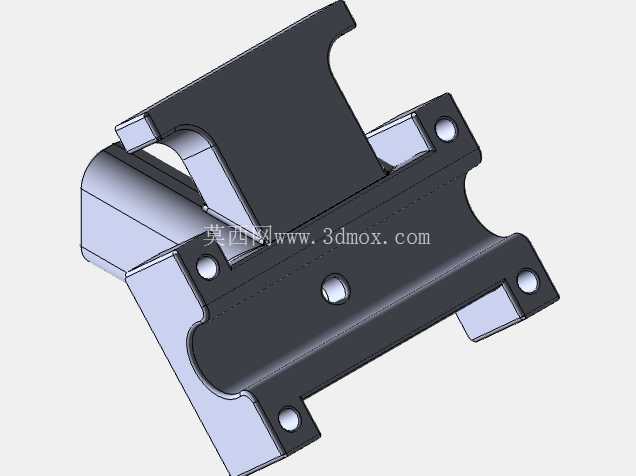

拐杖配件杯架和碗碟架通过带子悬挂在挂钩上，使支架可以自由摆动！ 钩悬臂朝外，以防止支架与支腿碰撞并防止支架摆动。 夹子有简单夹子、带挂钩夹子、带容器夹子三种类型。带挂钩夹子可用于携带袋子、购物袋等。带容器夹子可用于携带瓶子、罐头、叉子和勺子等。钩悬臂可以在不需要时拆卸（我们不是24/7！！），而夹子保留或拐杖，可用于携带上述物品。两个高摩擦橡胶片 （圆形）最好放在碟架和杯架上，防止碟子和杯子滑倒。 （直径分别为230mm和85mm；厚度为2~4mm）。夹具通过M4螺钉和螺母固定在拐杖上，并使用销钉改变每个夹具的高度。模型在SolidWorks中进行设计和静态强度分析。 施加的负载高于预期！ 杯架为 1 公斤（10 N），碟架为 3 公斤（30 N）。 钩悬臂也有 30N。 模拟所用材料为ABS。
