铣床用可调式刀具安装固定刀架结构

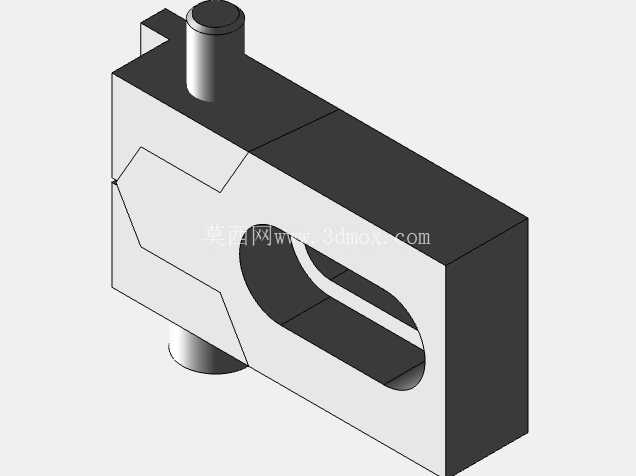

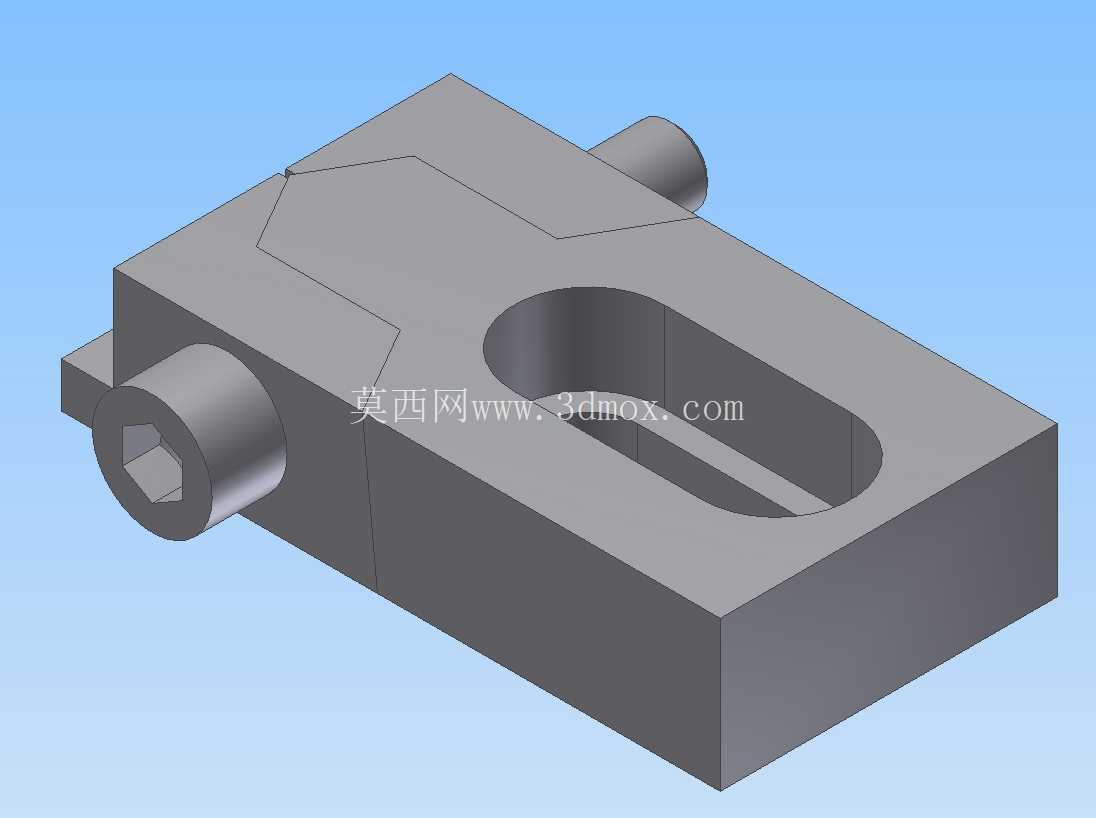

　　在普通立式铣床、卧式铣床的常规铣削加工场景中，刀架作为连接主轴与切削刀具的核心承载构件，其结构刚性、安装调节精度直接决定了铣削过程的稳定性，以及最终工件的加工面质量与尺寸公差。这款铣刀架采用整体式方块基体设计，主体为规整的矩形块状结构，基体两侧伸出同轴的圆柱定位轴段，轴端加工有内六角孔位，既可以作为安装时的旋转调节施力位，也能配合锁紧件实现轴向上的位置固定，避免加工过程中出现轴向窜动。基体上表面开设的长圆形通槽是核心的调节结构，区别于传统固定孔位的刀架，这个长槽允许刀具安装座沿着槽的长度方向进行位置调整，调整行程覆盖槽的全长，能够适配不同悬伸长度的铣刀安装需求，也可以在多工位加工时快速调整刀具的切削位置，减少反复拆装找正的辅助工时。

　　从安装边界来看，两侧圆柱轴的直径与基体的厚度比例经过匹配设计，能够适配多数常规铣床的刀架安装座卡槽尺寸，安装时不需要对原有设备的安装位进行二次加工，直接将两侧轴段卡入设备的支撑座内，锁紧轴端的紧固件即可完成初步固定，后续再通过长槽内的锁紧螺栓调整刀具的伸出长度，找正后拧紧即可投入加工。设计思路上优先考虑了加工场景的刚性需求，基体采用等壁厚的实体结构，没有多余的减重镂空，避免在大进给量铣削时出现结构共振，长槽的边缘做了小倒角处理，既可以去除加工毛刺，也能避免安装时螺栓卡滞，两侧的圆柱轴与基体为一体式加工结构，相比装配式的轴段连接，消除了装配间隙带来的刚度损失，在承受断续铣削的冲击力时，不会出现轴段松动的问题。

　　实际使用中，这款刀架不仅可以安装圆柱柄铣刀，也可以通过配套的过渡套安装锥柄铣刀、三面刃铣刀等不同类型的切削刀具，长槽的宽度适配通用的M10、M12锁紧螺栓，现场更换配件时不需要定制特殊规格的紧固件，降低了运维的配件成本。在铣削平面、沟槽、台阶面等常见加工工序中，这款刀架的调节特性可以让操作人员根据工件的装夹位置灵活调整刀具的切削点位，比如在加工长条形工件的侧边沟槽时，不需要重新装夹工件，只需要松开长槽的锁紧螺栓，滑动刀架调整刀具位置即可对准加工位，大幅缩短了工序间的辅助准备时间。

　　结构上的细节处理也贴合车间实际使用场景，基体的所有棱边都做了R0.5的圆角处理，避免操作人员安装调整时被锐边划伤，轴端的内六角孔深度足够，使用标准内六角扳手即可施加足够的锁紧力矩，不会出现扳手打滑磨圆孔位的问题。从受力角度分析，刀架在切削时主要承受径向的切削抗力，矩形基体的截面惯性矩远大于同尺寸的杆状结构，能够将切削力均匀传递到两侧的支撑轴上，避免局部应力集中导致的结构变形，长槽的开设位置位于基体的中心线上，调整过程中刀具的受力中心始终与基体的中心轴线重合，不会出现偏载导致的让刀现象，保证加工尺寸的一致性。
