利瓜多拉铸造用配套功能组件结构设计

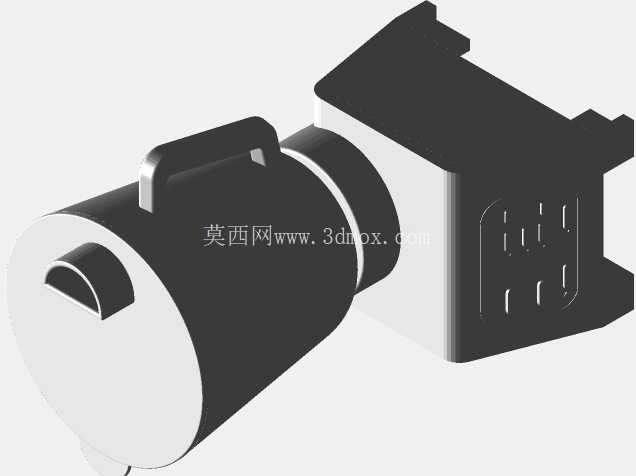

　　侧置的把手结构并非冗余设计，在模具日常维护、更换模芯组件时，操作人员无需借助额外吊具，握持该把手即可完成组件的抽拉拆装，大幅缩短换模停机时间，尤其适配中小批量多品种的铸造生产场景，这类场景下模具换型频次高，快拆结构的实用性远高于固定式连接设计。尾部的方形连接座做了阶梯式的止口设计，安装时止口端面与模架安装面完全贴合，可承受合模时数十吨的锁模力反向冲击，不会出现组件轴向窜动的问题；连接座上开设的多组均匀排布的安装槽，用于和模架上的锁紧块配合，可根据不同铸件的工艺需求，调整组件的轴向伸出长度，适配不同厚度模腔的安装边界，无需重新加工定制配件，提升了模架的通用适配能力。在砂型铸造、低压铸造的生产线工位上，这类配套功能组件的作用往往容易被初入行的设计人员忽略，它不是直接参与型腔成型的模仁部件，却承担着合模定位、侧部抽芯导向、浇注过程中模体局部承重的关键作用。从结构上看，该组件采用圆柱主体搭配侧置把手、尾部方形连接座的组合形态，圆柱段的外圆面做了高精度的同轴度公差约束，装配时可直接嵌入铸造模架的对应导向孔内，配合间隙控制在0.02-0.05mm区间，既保证开合模过程中滑动顺畅无卡滞，又能避免间隙过大导致的模腔错位、铸件飞边超差问题。

　　设计过程中，圆柱主体与方形连接座的衔接位置做了大圆弧过渡处理，避免应力集中导致的组件断裂——铸造生产现场工况复杂，开合模过程中的冲击载荷、长期反复的滑动摩擦，加上浇注时金属液传导的高温影响，应力集中位置很容易出现疲劳裂纹，圆弧过渡的结构可将衔接位置的应力峰值降低40%以上，有效延长组件的使用寿命。侧把手与圆柱主体的连接采用嵌入式过盈配合加焊接补强的工艺结构，避免长期握持抽拉时把手脱落，把手的外形做了贴合人手握持弧度的曲面处理，表面无尖锐棱角，操作时不易划伤操作人员。

　　从安装边界来看，圆柱段的外径尺寸适配行业通用的标准模架导向孔规格，尾部方形连接座的安装孔位间距符合铸造模架的通用安装尺寸规范，可直接替换同规格的老旧磨损组件，无需对现有模架进行二次改造，降低生产线的配件维护成本。在实际生产应用中，这类组件除了承担导向定位作用，还可在圆柱段内部开设冷却流道，通入循环冷却介质对模腔局部位置进行定向降温，解决铸件局部厚大位置容易出现缩孔、缩松的铸造缺陷，流道的接口可直接设置在尾部方形连接座的端面上，不影响组件的正常滑动动作，也不会和模架上的其他结构产生干涉。

　　需要注意的是，该组件的圆柱段表面需要做高频淬火处理，表面硬度达到HRC45-50，提升滑动过程中的耐磨性能，避免长期使用后表面磨损出现配合间隙超差的问题；方形连接座与模架贴合的端面需要做磨削加工，保证平面度公差在0.01mm以内，确保锁模时受力均匀，不会出现局部压溃的问题。很多设计人员在做这类辅助组件的建模时，往往只关注外形尺寸的匹配，忽略了工况载荷对结构强度的影响，比如把手位置的受力分析，当组件与导向孔之间因为铝屑、铁屑嵌入出现卡滞时，操作人员敲击把手拆装的瞬时冲击力可达到数百牛，若连接位置强度不足，很容易出现断裂故障，因此在建模阶段就需要对衔接位置做圆角补强，同时在工程图中标注明确的热处理与加工精度要求，确保加工完成的组件能满足现场长期使用的需求。
