铣床用固定中心对中校准工装结构

在普通铣床与数控铣床的现场加工场景中，工件装夹后的中心找正一直是影响加工精度与换产效率的关键环节，传统找正方式多依赖百分表打表、划线对齐等操作，不仅对操作工人的技能熟练度要求较高，在小批量多品种的加工工况下，反复找正还会占用大量有效加工时长，遇到异形工件或者二次装夹的返修件时，找正偏差带来的尺寸超差风险也会明显提升。这款固定中心到中心仪器，正是针对铣床自主改装、工装配套场景开发的对中定位构件，核心作用是在工件装夹环节快速建立主轴中心与工件基准中心的对应关系，省去反复打表调整的冗余步骤。

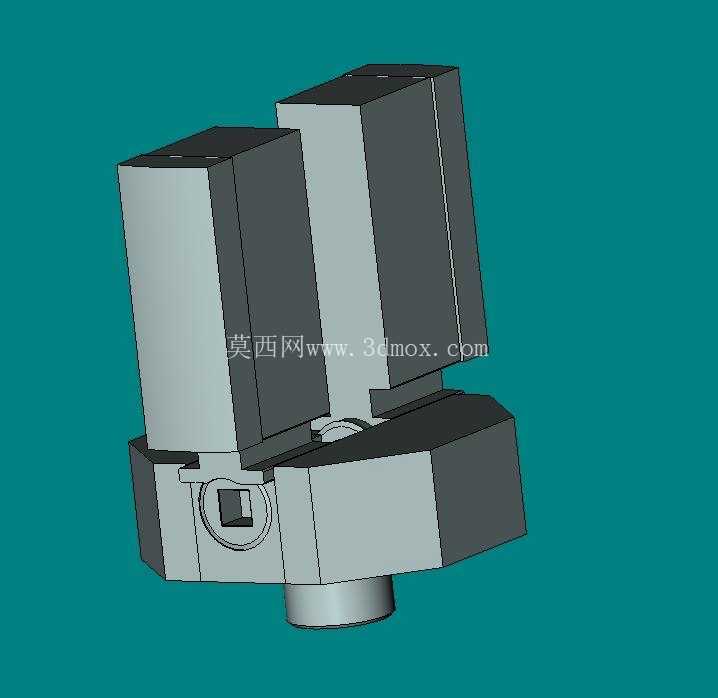

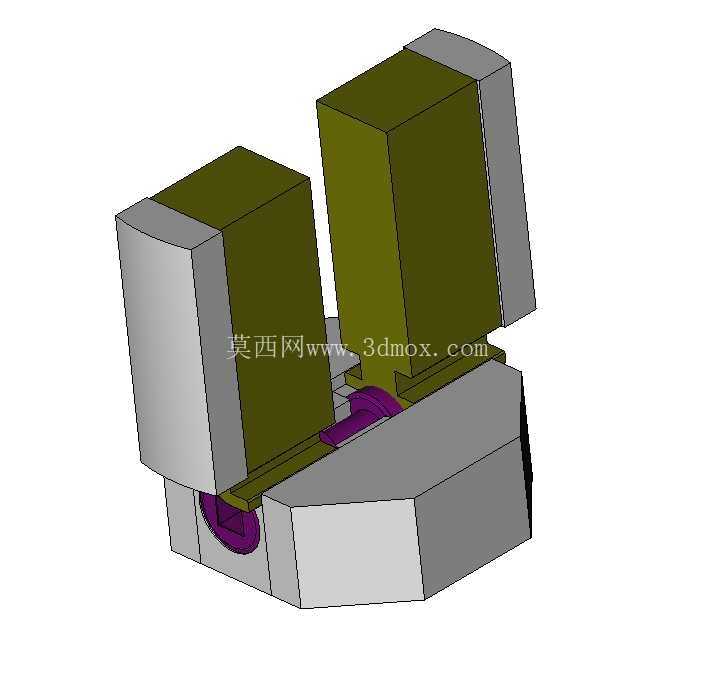

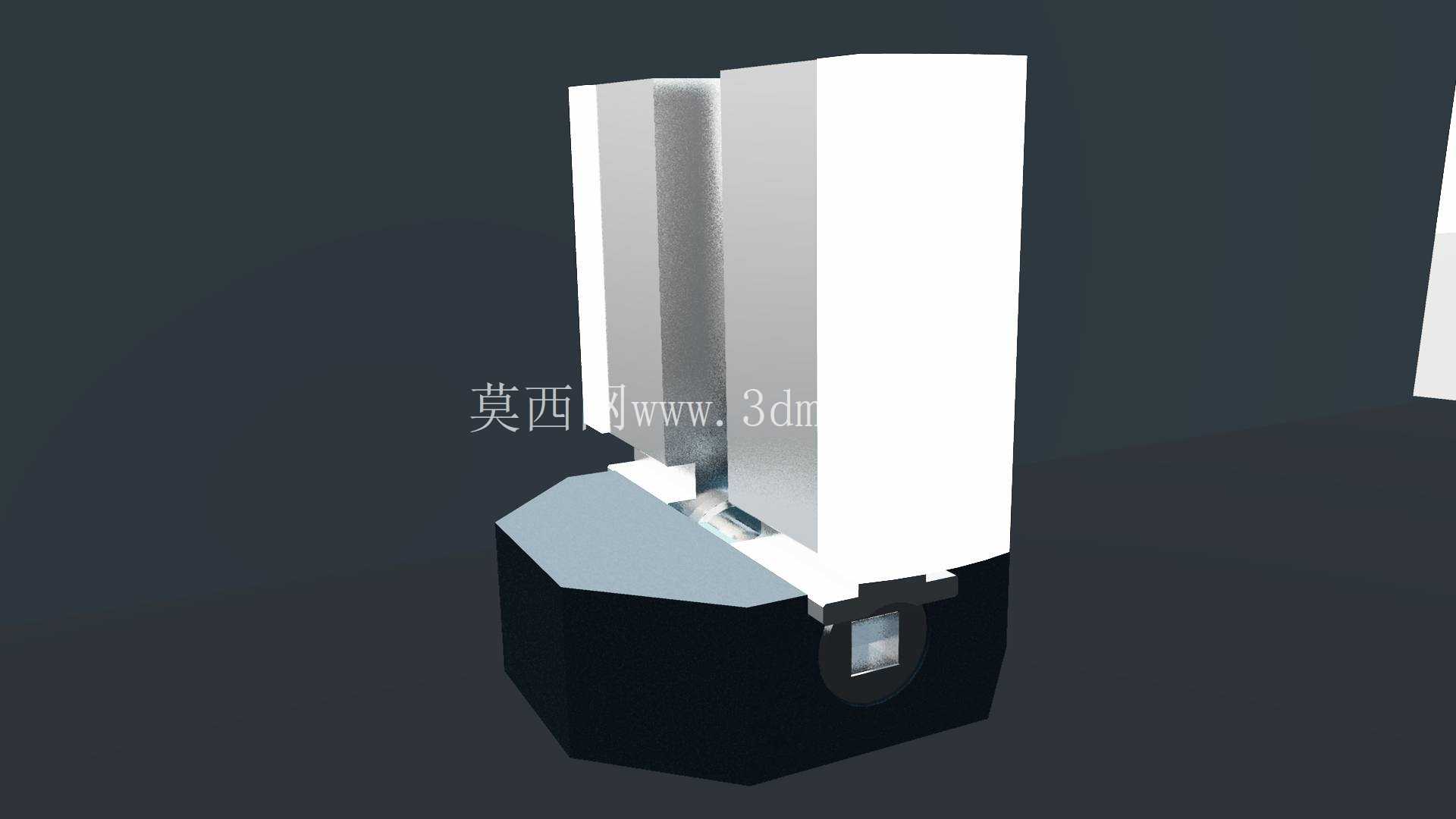

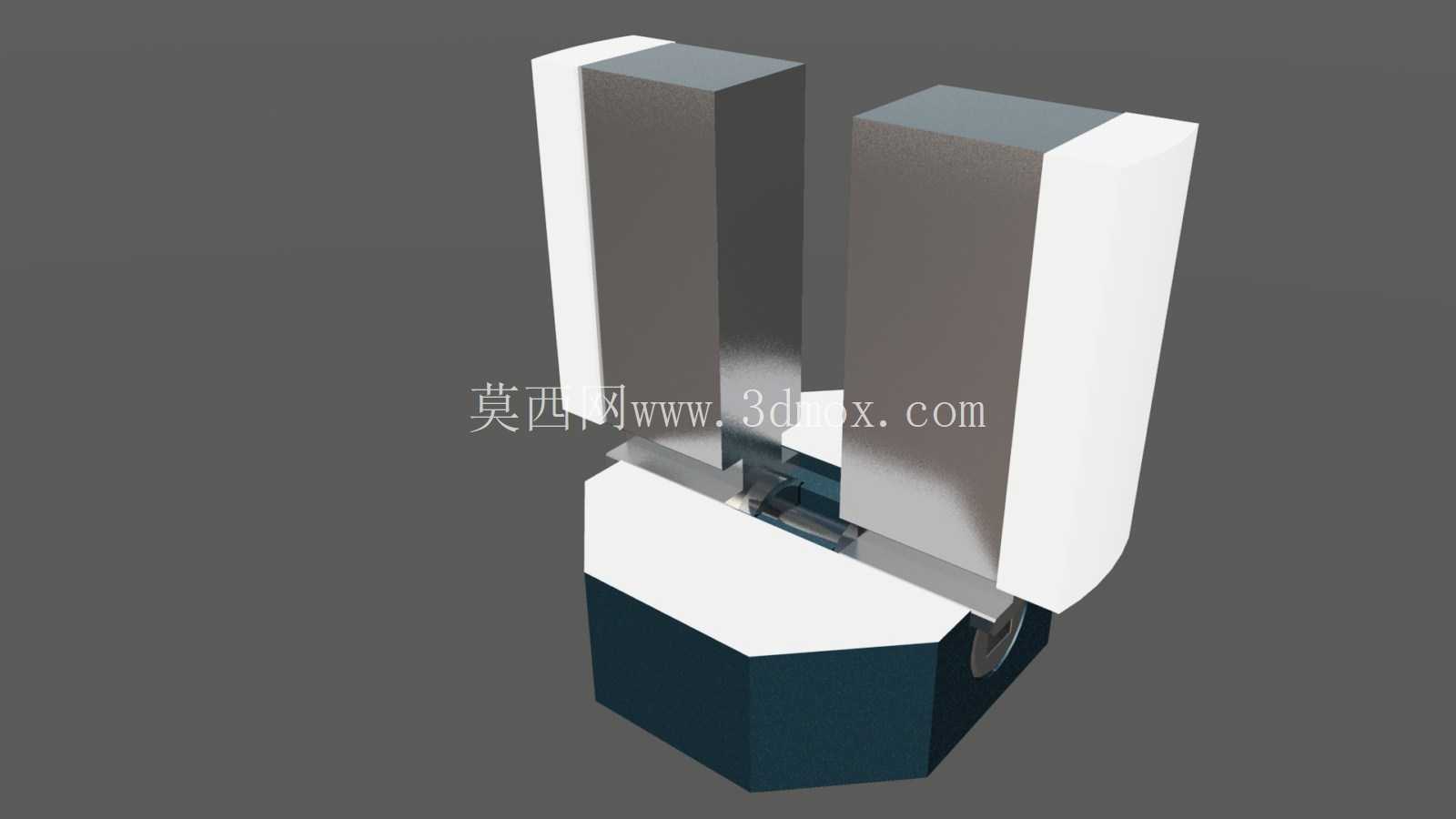

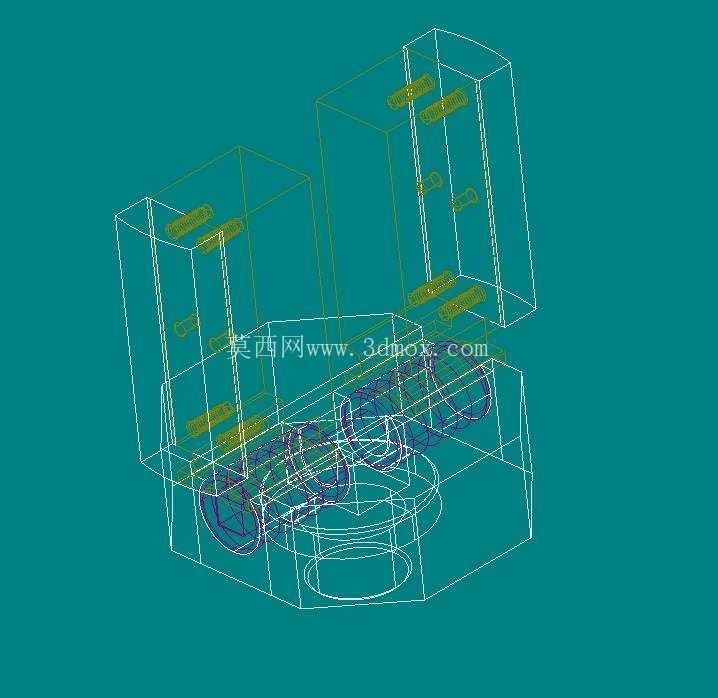

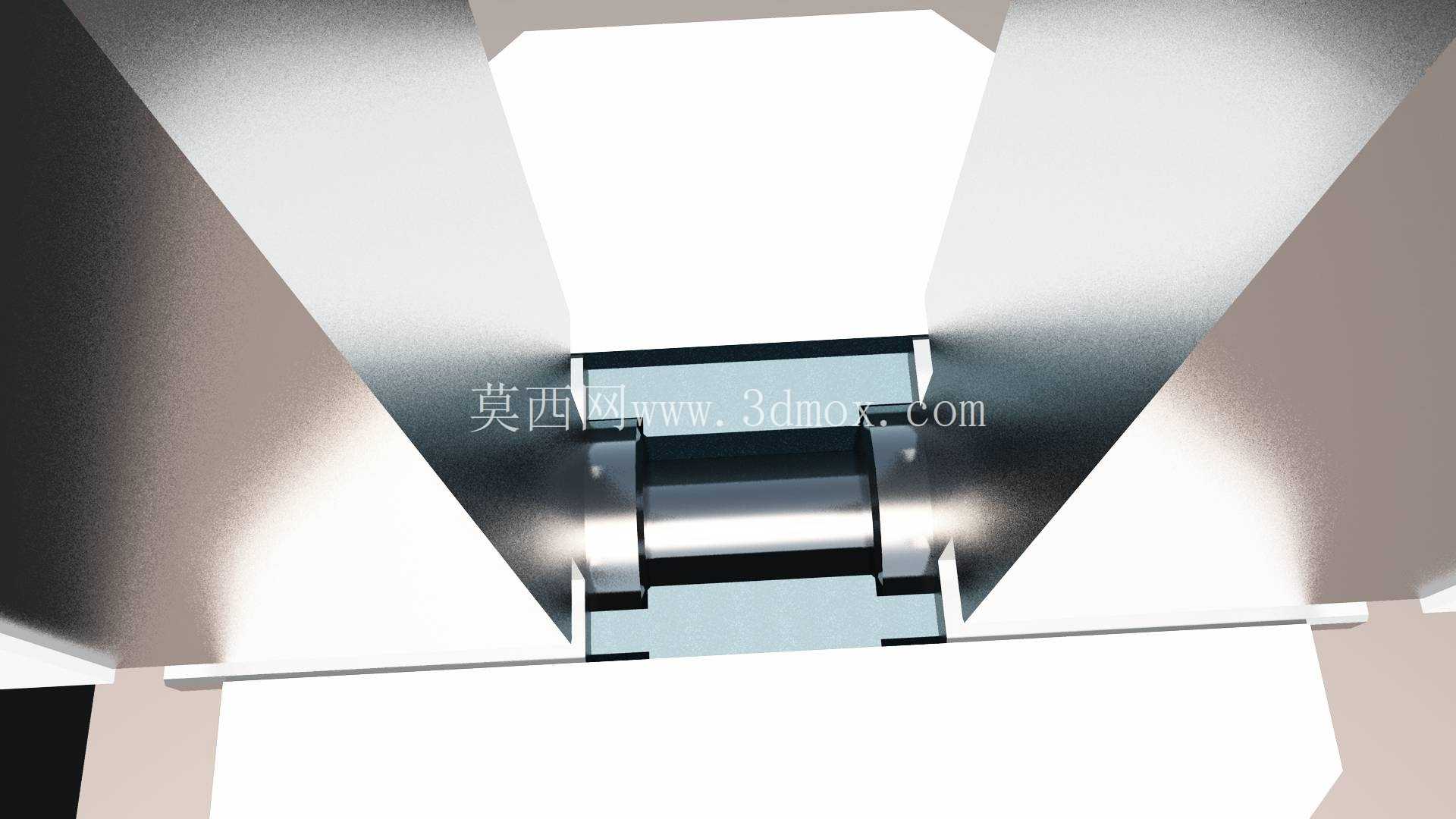

从结构设计逻辑来看，该构件采用对称式双立臂配合底部基座的布局，两个平行设置的立式定位臂作为核心基准接触面，加工时做了高精度的平面度与平行度管控，臂间的开口尺寸匹配铣床常用的装夹定位基准宽度，能够直接卡接在工作台T型槽配套的定位块或者工件预设的基准凸台上，避免找正过程中出现基准偏移。底部基座采用六边形收腰结构，一方面是降低整体构件的重量，减少工装安装时对工作台面的负载影响，另一方面六边形的侧边可以作为辅助定位面，在需要侧向靠紧安装时直接贴合工作台的定位靠铁，不需要额外加装压块就能实现初步固定。基座内部预留了锁紧构件的安装空间，安装时可以通过内六角螺栓直接将整个工装固定在铣床工作台的对应位置，锁紧后整体的抗偏移能力能够满足铣床铣削加工时的振动工况要求，不会因为切削振动导致基准错位。

实际使用过程中，该对中仪器的功能覆盖了从毛坯装夹到工序间换型的多个场景：在毛坯件首次装夹时，可以先将该仪器固定在工作台的中心基准位置，通过立臂的基准面快速对齐毛坯的工艺基准边，将工件中心调整到与主轴中心同轴的位置，锁紧工件压板后即可移除工装开始加工，相比传统打表找正的方式，单工件找正时长能够缩短60%以上；在多工序二次装夹的场景下，比如工件完成一面铣削需要翻面加工另一侧特征时，可以借助该仪器的中心定位功能，快速复现上一次装夹的中心位置，避免二次装夹带来的位置度偏差，保证正反两面特征的同轴度要求。针对数控铣床的批量加工场景，该工装还可以配合工作台的行程限位块使用，一次校准完成后，同批次工件装夹时只需要将工件基准面靠紧工装定位臂即可完成定位，不需要每一件都重新打表找正，大幅提升批量加工的装夹效率。

在安装边界与尺寸适配方面，该对中仪器的整体高度控制在铣床主轴端面到工作台面的最小安全距离以内，安装后不会出现主轴下行撞刀的风险，两个立臂的厚度经过强度校核，在日常装夹靠紧的冲击力下不会出现变形，长期使用的基准面磨损量控制在微米级，能够满足普通铣床的加工精度要求。立臂外侧做了倒角处理，避免工件靠紧时出现棱角刮擦损伤工件基准面的情况，基座底部做了平面磨加工，安装时能够完全贴合工作台面，不会出现安装倾斜导致的基准偏差。考虑到铣床加工时会产生大量切屑与切削液，整个构件的外露面没有设计容易积屑的窄缝与死角，日常清理时只需要用压缩空气吹扫即可，不会因为切屑堆积影响定位精度。

从设计思路的落地来看，这款对中仪器没有采用复杂的调节结构，而是依靠加工精度保证定位的准确性，相比带调节旋钮的通用对中工具，减少了调节环节带来的误差来源，结构可靠性更高，也更适合车间现场的复杂工况，即使切削液喷淋、切屑飞溅的环境下也能稳定工作，不会出现调节机构锈蚀卡滞的问题。对于自主改装铣床、搭建小型加工工位的从业者来说，这款工装的结构简单，安装方式灵活，既可以作为固定基准长期安装在工作台的指定位置，也可以根据加工需求随时拆卸更换位置，适配不同尺寸工件的找正需求，不需要对铣床本身做任何结构改装，使用门槛较低。
