可3D打印夹持式焊接电缆固定支架

　　在电子焊接、线束加工、小型五金件焊接作业场景中，焊接电缆的无序摆放一直是影响操作效率的细节问题——作业过程中电缆拖拽容易带倒周边小型元器件、烫坏工作台面绝缘层，甚至拉扯焊台接线导致焊点虚接、设备断电，这款夹持式焊接电缆固定支架，正是针对这类工位痛点设计的小型工位辅助工装。从实际使用逻辑来看，这款支架不需要在工作台面打孔安装，依靠四角的安装孔位，既可以用4个小螺钉直接固定在木质、亚克力材质的焊台侧边，也可以搭配强力胶粘贴在金属、玻璃等无法打孔的工作台边缘，安装边界灵活，不会破坏现有工作台的结构完整性，适配绝大多数电子维修、手工焊接、小批量线束加工的工位布局。

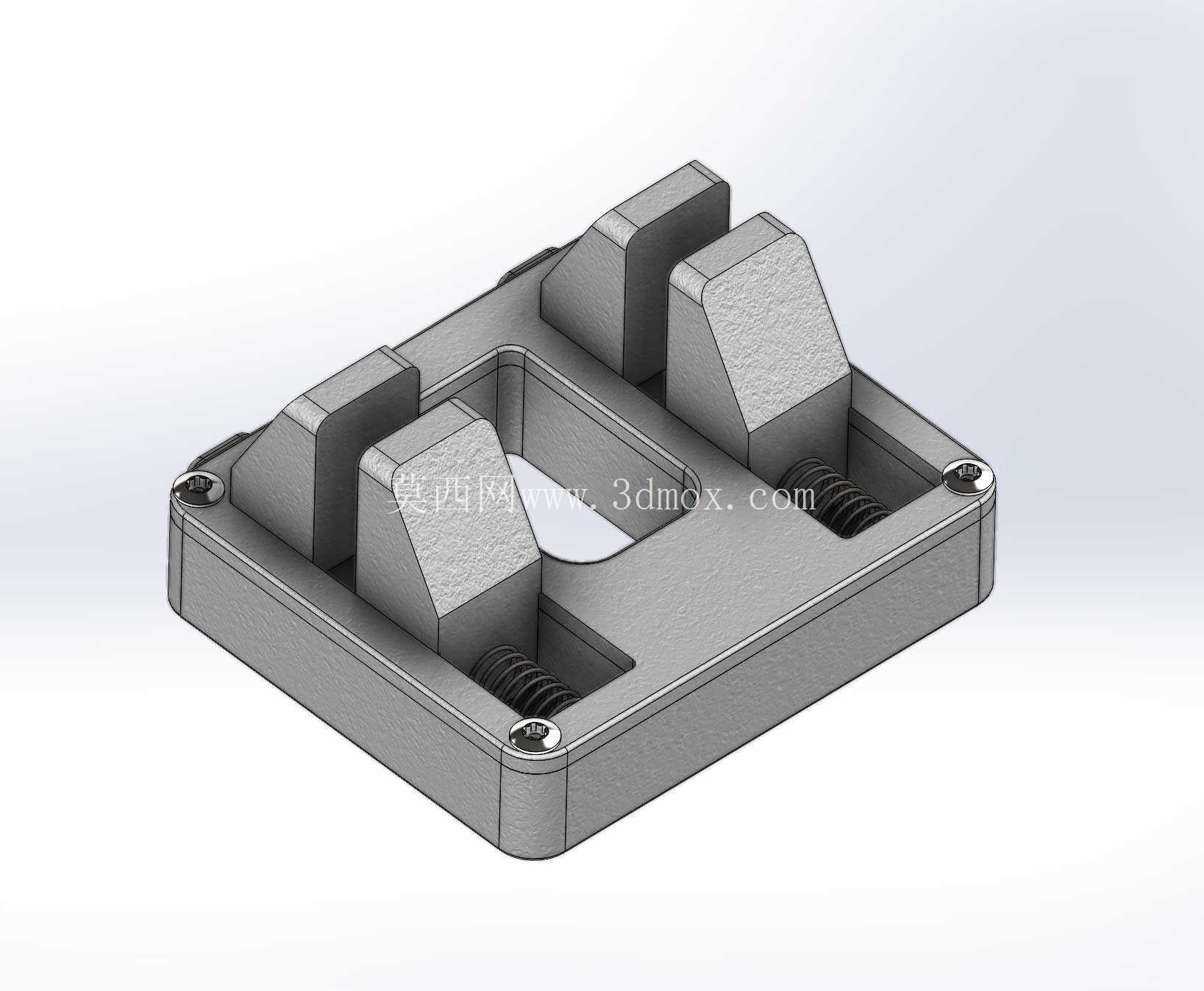

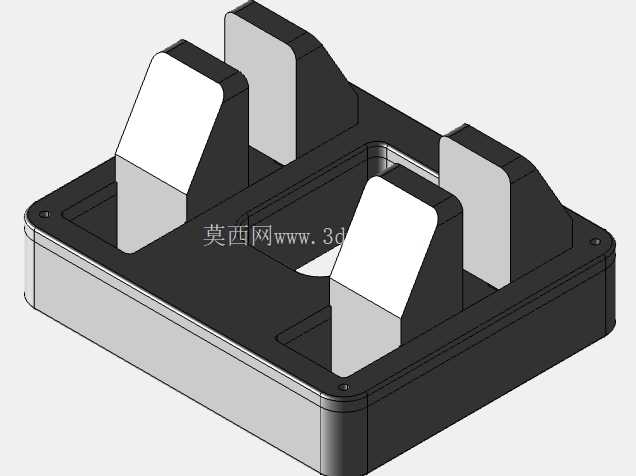

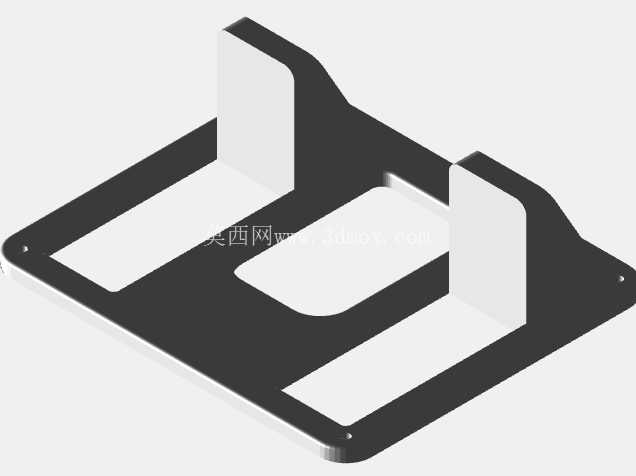

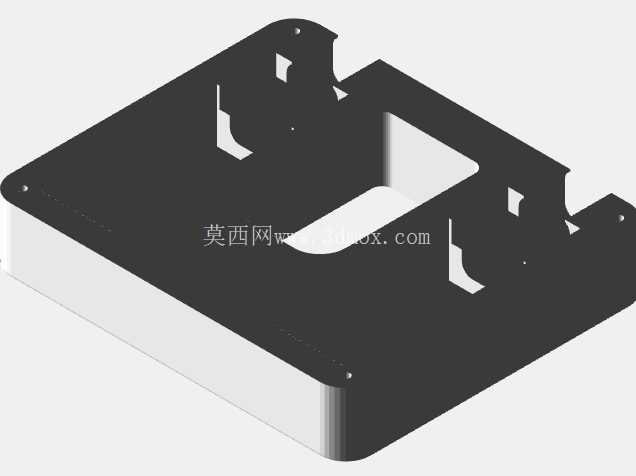

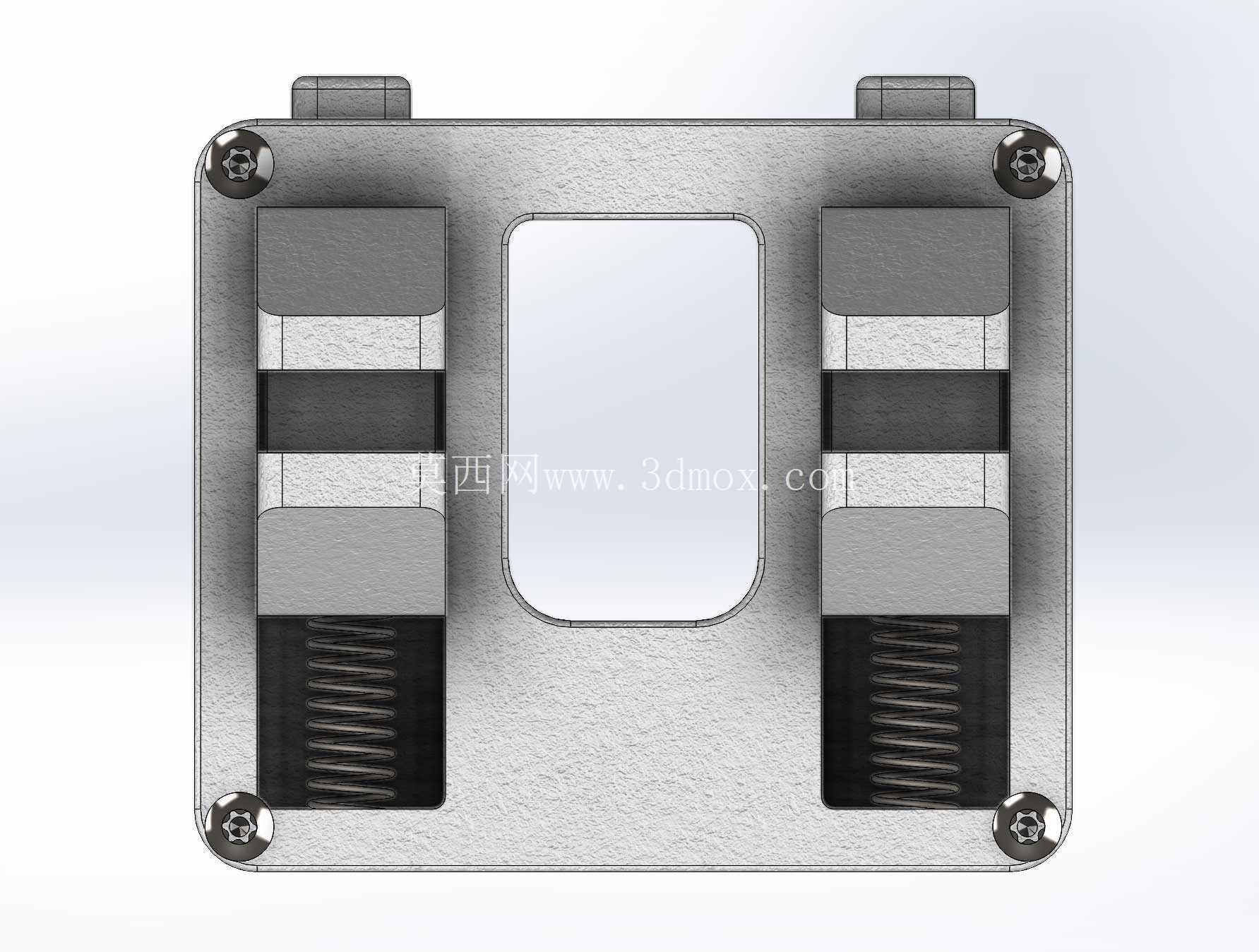

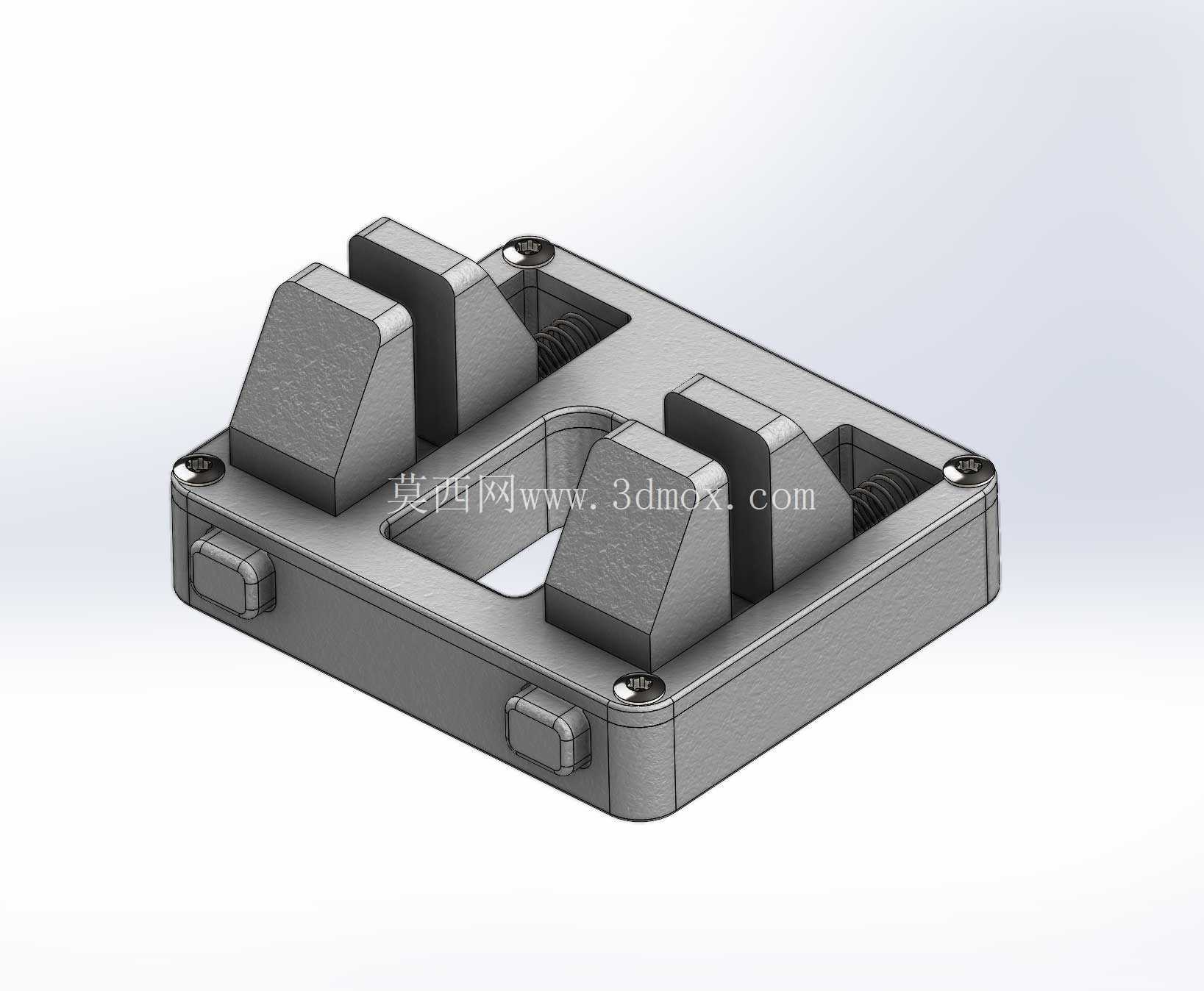

　　支架主体采用对称式双夹槽结构，两个独立的夹持槽位可以同时固定两根不同线径的焊接电缆，夹槽内部做了阶梯式的防滑纹理，配合2根内置弹簧提供的夹持力，能够牢牢卡住电缆外被，不会因为电缆的拖拽、拉扯出现移位，同时夹槽的开口尺寸做了适配性设计，既可以容纳常见的35平方毫米焊接地线，也能固定较细的信号测试线、电烙铁电源线，覆盖工位上绝大多数需要规整的线缆类型。中间预留的矩形镂空区域，一方面是为了减少3D打印过程中的材料消耗，降低打印成本，另一方面可以作为临时的焊锡丝、小镊子放置位，作业时随手就能取放小型工具，不用反复在工具盒里翻找。从结构设计的细节来看，支架的夹持模块采用了分体式装配思路，两个夹块可以沿着主体的导向槽滑动，弹簧内置在夹块与主体框架的空腔内，不会外露沾染焊锡渣、助焊剂残留，长期使用也不会因为异物卡滞导致夹持力失效；主体框架的边缘全部做了R2的圆角处理，没有尖锐的棱角，避免作业过程中刮破电缆绝缘层、划伤操作人员的手臂；底部与工作台接触的面做了0.2mm的微纹理处理，即使用强力胶粘贴安装，也能增加粘接面的摩擦力，不会因为长期受力出现脱胶移位。

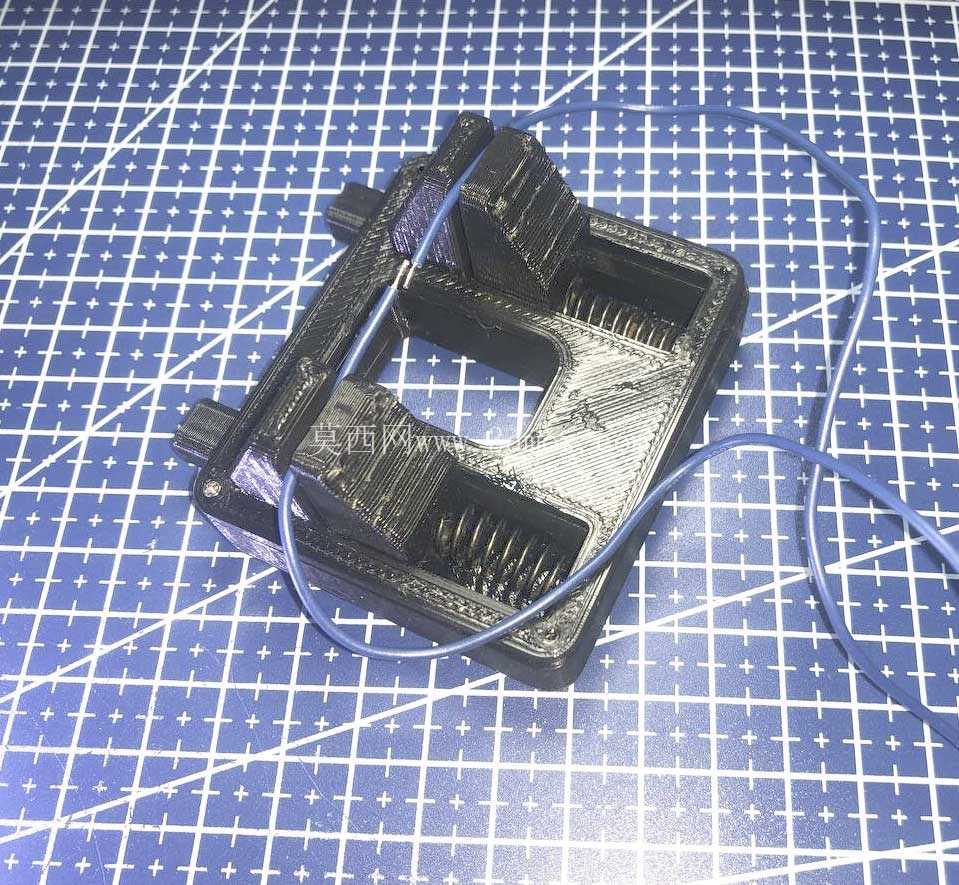

　　在实际作业场景中，这款支架可以安装在焊台的右手边操作区域，将电烙铁电源线、焊接地线分别固定在两个夹槽内，线缆从夹槽引出后自然垂落到工作台下方，不会在操作区域堆积缠绕，焊接过程中移动电烙铁时，线缆会顺着夹槽的导向滑动，不会出现线缆勾住周边元器件、带倒焊锡丝架的情况；如果是外出上门维修的场景，也可以不用螺钉或胶水固定，直接将支架夹在工作台边缘，依靠支架自身的重量和底部的防滑纹理临时固定线缆，用完之后可以直接收纳进工具包，不会占用过多空间。

　　从3D打印的适配性来看，整个支架的所有结构都做了无支撑打印优化，打印时不需要添加额外的支撑结构，打印完成后只需要去除少量的打印毛刺，将弹簧、夹块装配到位即可使用，打印材料可以选用常见的PLA、PETG材质，如果是焊接工位温度较高的场景，也可以选用ABS、PC等耐高温材质打印，适配不同的作业环境温度要求。支架的整体外形尺寸控制在100mm×80mm×25mm的范围内，安装时只需要占用工作台边缘很小的一块区域，不会挤占焊台、放大镜、焊锡丝架等常用工具的摆放空间，对于空间紧凑的小型维修工位、个人DIY工作台非常友好。夹槽的夹持行程做了15mm的可调范围，除了固定焊接电缆之外，也可以临时固定小型的热风枪手柄、镊子、吸锡器等工具，拓展了工位辅助固定的使用场景，不需要额外购置多款不同的固定工装。
