多规格绘图圆规金属结构件

在日常机械制图教学、基础几何绘图作业场景中，这类多档位绘图圆规的金属结构件，是替代传统单半径圆规、提升绘图效率的核心功能部件。不同于常规单转轴圆规仅能依靠调节支脚开合度控制半径的设计，该结构件在延伸臂上预设了五个不同轴心距的定位锥孔，每个孔位对应一个固定的绘图半径，使用时无需反复测量开合尺寸、锁紧支脚，只需将画针插入对应孔位，即可快速画出指定尺寸的圆形，能有效减少课堂绘图、批量绘制同规格圆时的尺寸调节误差，尤其适合中小学几何教学、基础工程制图入门训练中，需要快速绘制固定半径圆的场景，避免学生反复调整圆规导致的尺寸偏差、纸面戳破等问题。

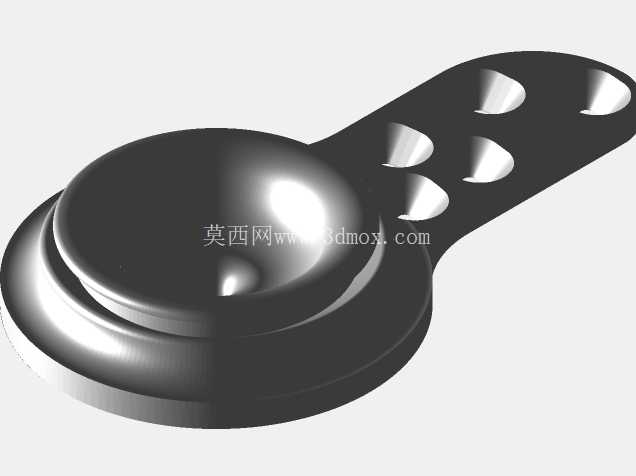

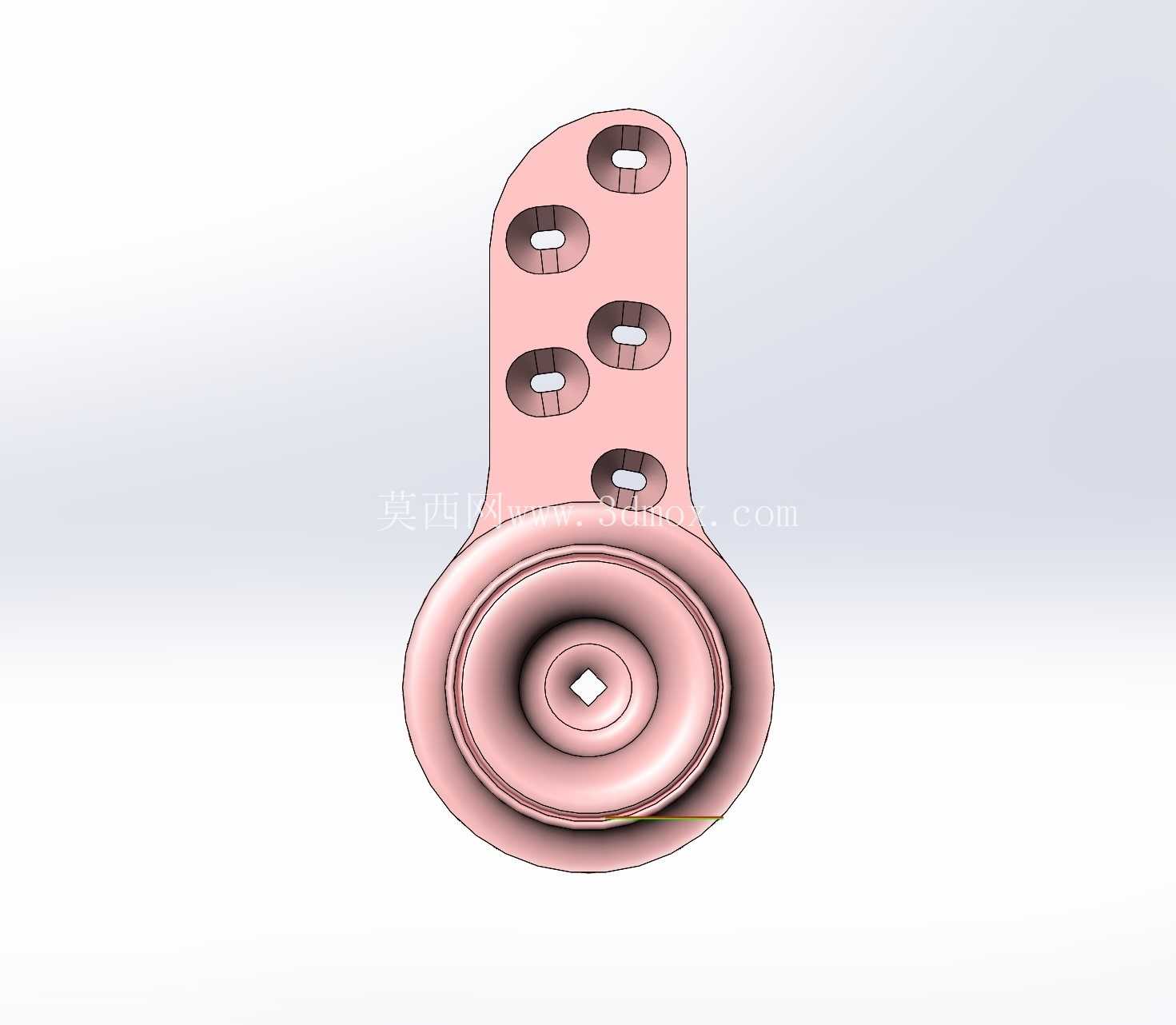

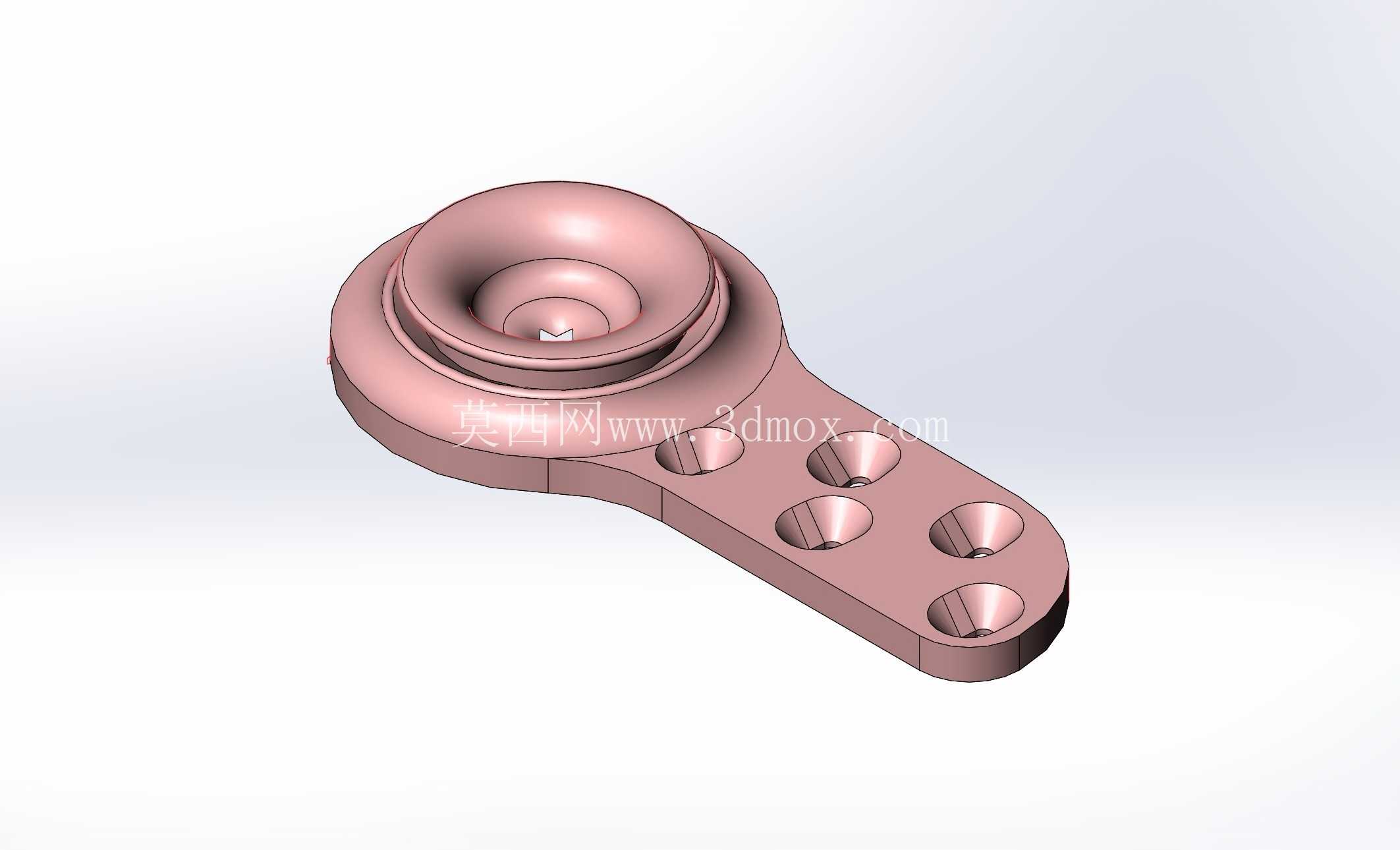

从结构设计逻辑来看，该零件采用一体化铸造成型后做表面抛光处理，主体分为头部的转轴定位座与延伸的定位臂两部分。头部的环形凹槽结构用于嵌套圆规的上转轴压盖，保证两支脚开合时的同轴度，凹槽中心的定位锥坑用于安装圆心定位针，使用时定位针抵在纸面圆心处，整个结构可绕该点做整周旋转，不会出现圆心偏移的问题。延伸臂采用长条形扁平结构，在保证结构强度的前提下尽可能降低整体重量，避免长时间绘图时手部疲劳；臂身的五个锥孔采用沉头设计，画针插入后锥面可自动对中，不会出现画针倾斜导致的半径偏差，孔位沿臂身长度方向等差值排布，对应五个常用的绘图半径，覆盖了日常几何作图中最常用的小圆到中等尺寸圆的绘制需求，无需额外搭配延长杆即可完成多数作业场景的绘图任务。

从安装边界与尺寸适配角度看，该零件头部的转轴座直径适配常规教学用圆规的标准转轴尺寸，可直接替换同规格圆规的损坏支脚，无需额外修改连接结构；延伸臂的厚度控制在3mm以内，安装后不会与另一支脚的铅笔夹、画针夹产生运动干涉，整周旋转时臂身边缘做了圆角处理，不会刮擦纸面或者划伤使用者手部。锥孔的内径适配标准直径的绘图画针与铅笔芯头，常规替换画针可直接插入使用，无需额外打磨适配。零件整体采用铜合金材质铸造，表面做防锈处理，长期接触手部汗液也不会出现锈蚀卡滞的问题，臂身的结构强度可承受日常绘图时的按压力度，不会出现臂身弯曲导致的半径失准问题。

在实际使用过程中，该结构件的固定孔位设计还能降低入门使用者的操作门槛，对于刚接触几何绘图的学生群体，不需要掌握圆规半径调节、锁紧的操作技巧，只需选择对应半径的孔位插入画针，即可画出尺寸标准的圆形，能有效提升绘图作业的完成效率，减少因尺寸调节不当产生的废稿。同时这种固定孔位的结构也避免了传统圆规锁紧螺母松动导致的半径变化问题，在批量绘制同尺寸圆形时，绘图一致性远高于常规可调式圆规，适合用于标准化绘图练习、几何作业演示等场景。零件的一体成型结构没有多余的拼接缝隙，日常使用后沾染的铅笔铅芯、纸屑可直接擦拭清理，不会出现缝隙积灰导致的转轴卡滞问题，维护难度远低于多零件拼接的复杂结构圆规。
