带推锁铰链式圆管扶手连接夹结构

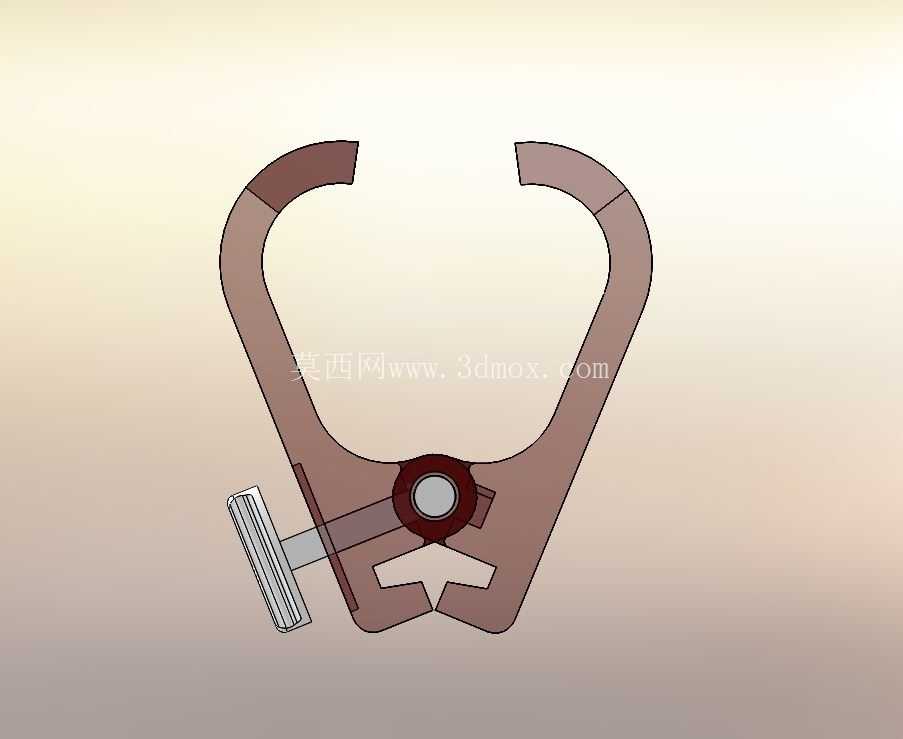

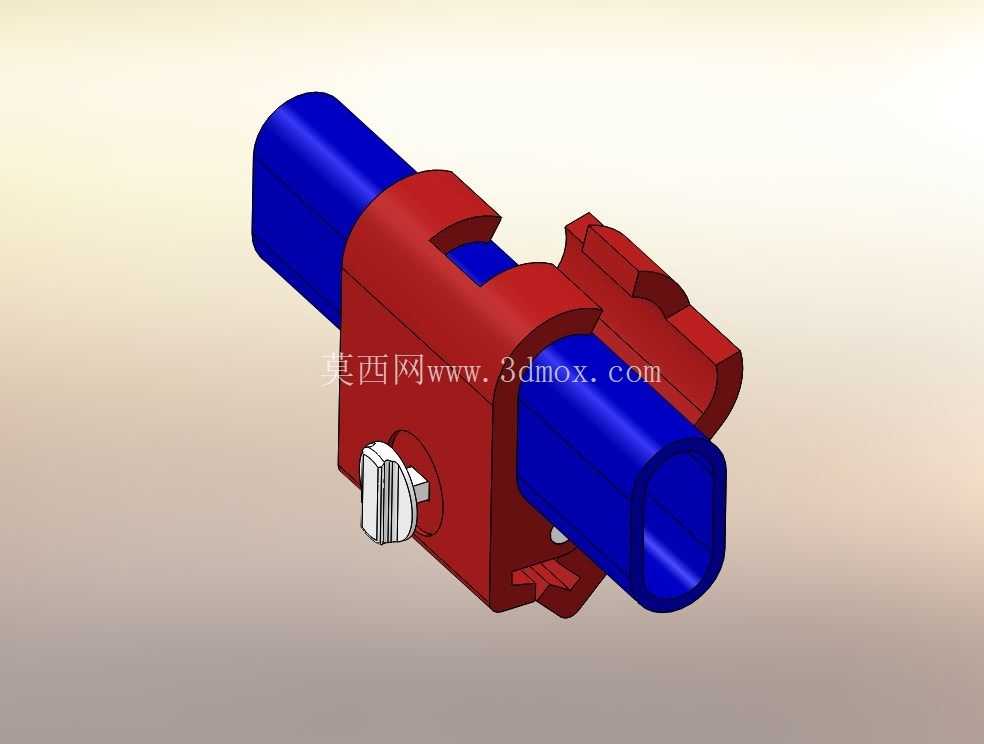

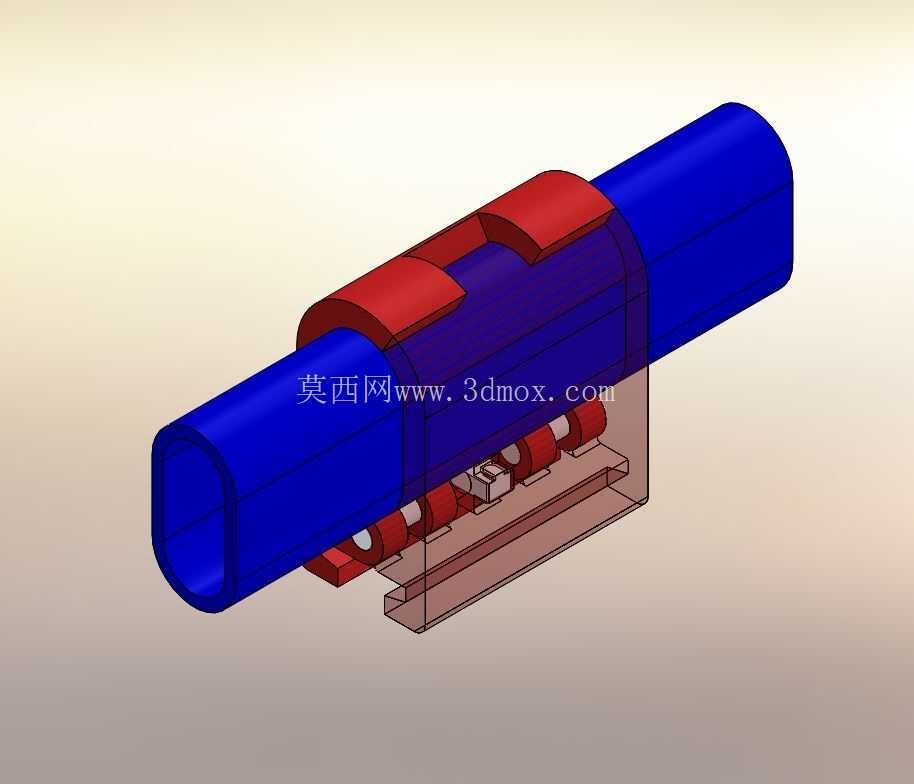

　　日常户外设施、工业操作台、移动载具的管状扶手搭建场景里，两段平行圆管的快速对接、锁固一直是结构设计里容易被忽略但直接影响使用体验的环节，传统的管箍对接需要额外螺栓紧固，安装时要配合扳手操作，后期维护拆卸也需要预留工具操作空间，在狭小安装位或者需要频繁拆装调整扶手位置的场景下，传统连接件的适配性存在明显短板。这款扶手夹采用分体式铰链开合结构，主体为对称夹装基座，两侧预留与圆管外径匹配的弧形夹持腔，安装时无需将圆管从端部穿入，直接翻开铰链上盖即可将两段待连接的圆管卡入夹持腔，扣合后通过侧面的推锁机构完成锁止，整个安装过程不需要额外辅助工具，单人即可完成操作，大幅降低现场装配的工时消耗。

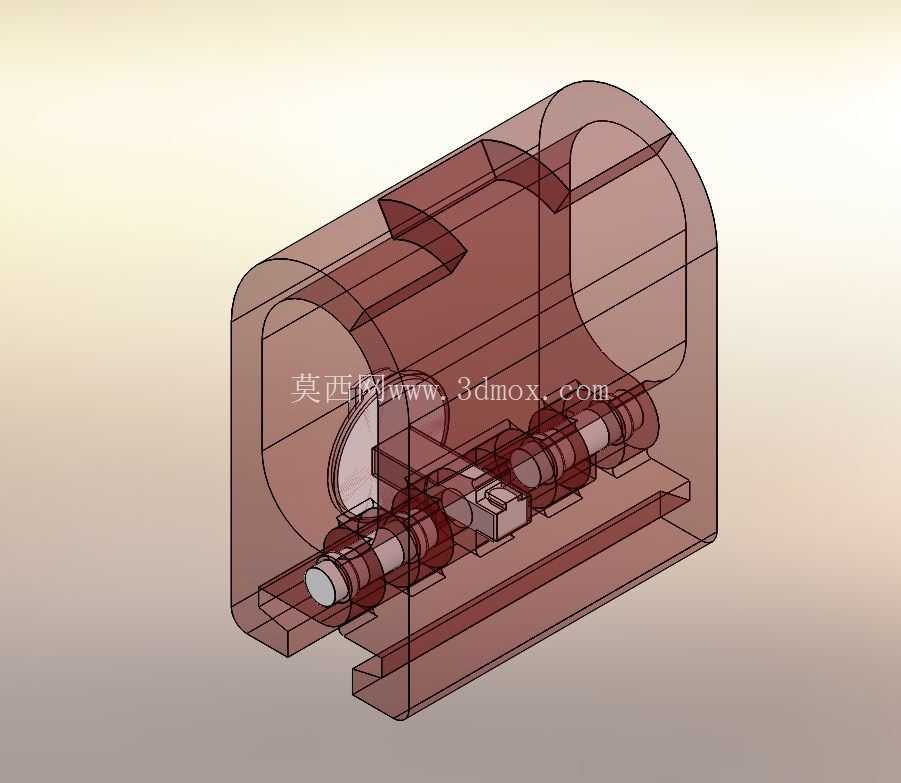

　　从结构受力角度看，夹体主体采用块状承力结构，铰链转轴设置在夹体非受力侧，锁止机构布置在夹体正面操作位，锁舌插入对应锁孔后可形成闭合的承力框架，夹持腔内壁与圆管外壁的接触面积覆盖整段夹持长度，避免局部应力集中导致的圆管变形或者夹体滑脱，推锁的操作行程经过优化，锁止后有明显的到位反馈，不会因为日常使用中的振动出现松脱。设计阶段针对3D打印的成型特性做了专门的结构优化，所有棱边按照要求做了圆角处理，既避免打印过程中出现应力集中导致的层间开裂，也能消除安装使用过程中的锐边划伤风险，夹体的开合间隙控制在合理范围，既保证铰链转动的顺畅度，也不会因为间隙过大导致锁止后出现旷量。

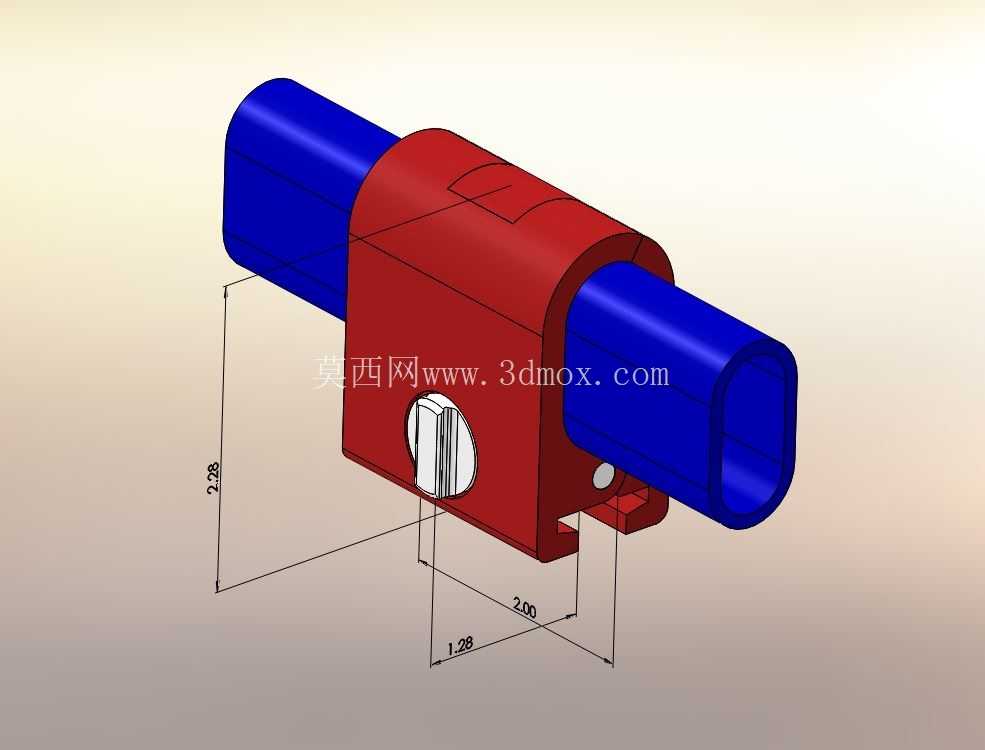

　　外形尺寸方面，夹体总长度为2英寸，总高度为2.28英寸，总宽度为1.28英寸，两侧夹持腔的中心距与待连接圆管的中心距完全匹配，安装时不需要额外调整圆管位置，夹体的外轮廓没有突出的尖锐结构，所有外凸结构都做了圆弧过渡，在扶手作为安全防护部件使用时，不会勾挂衣物或者磕碰使用者。夹持腔的内径尺寸按照常用圆管扶手的外径做适配，内壁没有额外的防滑齿结构，依靠夹体锁止后的抱紧力提供足够的摩擦阻力，既可以满足静态下的扶手连接强度要求，也可以在需要调整扶手位置时，解锁推锁后快速滑动调整位置，调整到位后重新推紧锁止即可，不需要完全拆卸连接件。

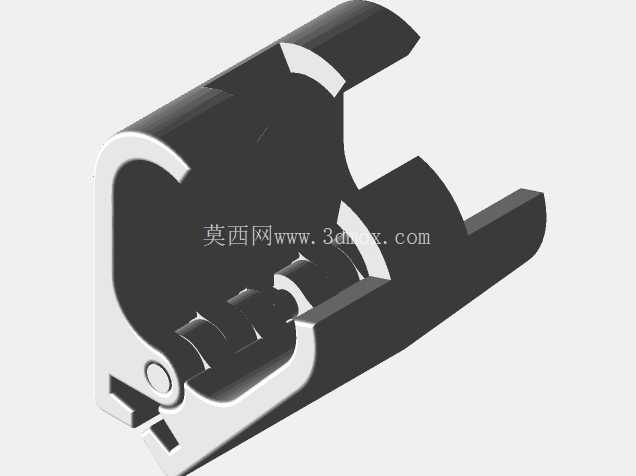

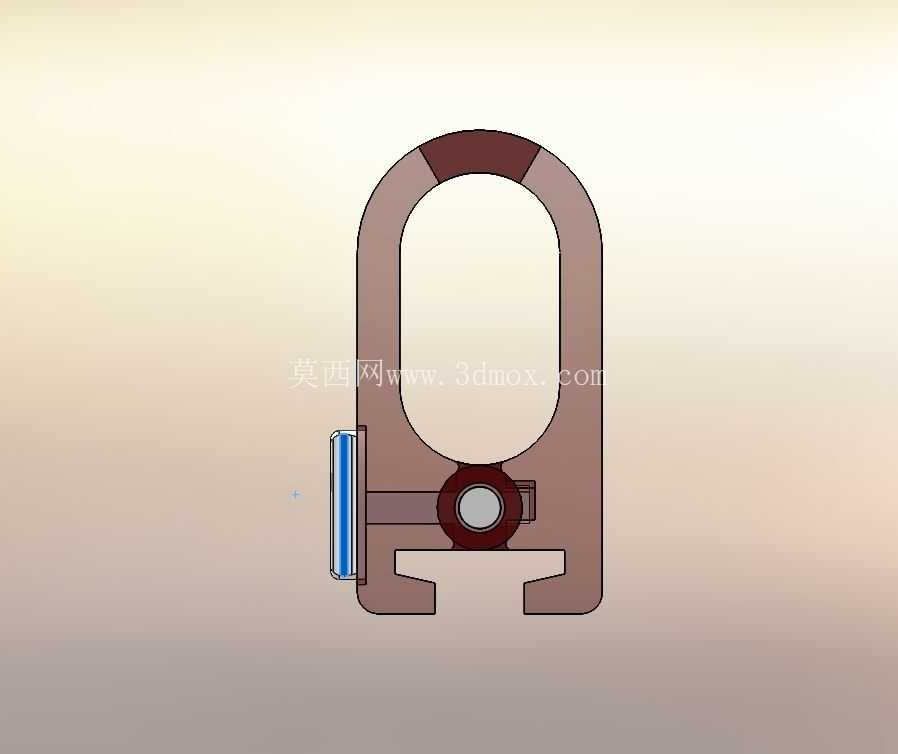

　　推锁机构采用侧向滑动设计，锁舌与夹体一体成型，不需要额外装配弹簧或者销钉，减少了零件数量，降低了装配复杂度，锁止位置设置了简易的限位结构，推到锁止位后不会因为意外触碰自行滑开，解锁时只需要侧向推动锁钮即可翻开铰链上盖，操作逻辑简单，即使没有接触过该结构的使用者也可以快速上手。在实际应用中，该结构除了用于管状扶手的对接，也可以拓展用于其他同外径圆管的临时连接、框架快速搭建等场景，夹体的壁厚经过受力校核，在常规扶手承受的侧向推力、竖向压力下不会出现结构变形，铰链的转轴位置做了加厚处理，反复开合使用也不会出现转轴断裂的问题。针对增材制造的工艺特点，整个结构没有悬空的大角度面，打印时不需要添加大量支撑，成型后支撑去除工作量小，表面质量更容易保证，圆角过渡的设计也让打印后的零件不需要过多的后处理打磨即可直接使用。
