光固化3D打印机构建板悬挂排脂支架

在光固化3D打印的后处理流程中，刚完成打印的构建板会残留大量未固化的液态光敏树脂，若直接将构建板平放或随意放置，残留树脂会流淌污染工作台面，还会顺着构建板边缘流到打印机的Z轴导轨、成型槽密封边等精密部位，长期积累会造成导轨卡滞、密封件腐蚀，大幅提升设备维护成本。这款悬挂支架就是针对桌面级光固化设备Phrozen Sonic Mighty的构建板后处理需求设计的专用工装，核心作用是在打印完成后将构建板稳定悬挂在设备指定位置，让板面上残留的液态树脂依靠重力自然回流到成型槽内，既减少树脂材料的无谓浪费，也能避免树脂污染设备结构与操作台面。

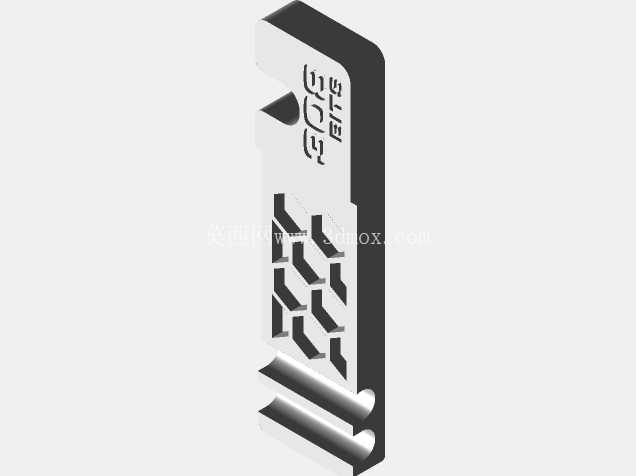

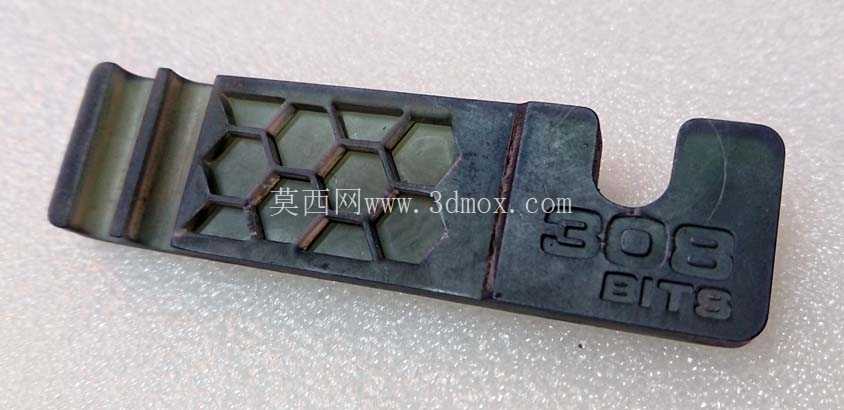

从结构设计来看，支架整体采用一体化板式结构，主体承托区域做了蜂窝状镂空减重设计，这种结构并非单纯为了美观，而是在保证整体结构刚性的前提下，尽可能减少支架自身的用料，同时避免支架与构建板背面的加强筋、定位凸台产生干涉，保证构建板可以完全贴合支架的承托面。支架右侧设置了开口式挂钩结构，挂钩的卡槽尺寸完全匹配Phrozen Sonic Mighty设备上的悬挂挂点宽度与深度，卡槽内侧做了微小的倒角导向，安装时不需要刻意对准，只要将支架靠近挂点位置就能顺利卡入，卡入后挂钩的承托面与挂点完全贴合，不会出现晃动、滑脱的问题。支架左侧设置了两道平行的限位挡边，挡边的高度刚好卡住构建板的侧边，防止构建板悬挂时出现侧滑、偏移，即使受到轻微的外力触碰，构建板也不会从支架上脱落。

从安装边界来看，支架的整体厚度控制在5mm以内，安装后不会超出设备侧面的原有轮廓，不会影响设备的正常开合与其他操作；挂钩的承托深度经过反复测算，悬挂构建板后，构建板的最低点距离成型槽内树脂液面有20mm以上的安全距离，不会出现构建板触碰液面导致已固化模型被二次浸泡的问题，同时构建板的倾斜角度控制在15度左右，这个角度是经过实际测试得出的最优排脂角度，既可以保证树脂顺着板面快速流淌回流，又不会因为角度过大导致构建板重心偏移出现滑落风险。

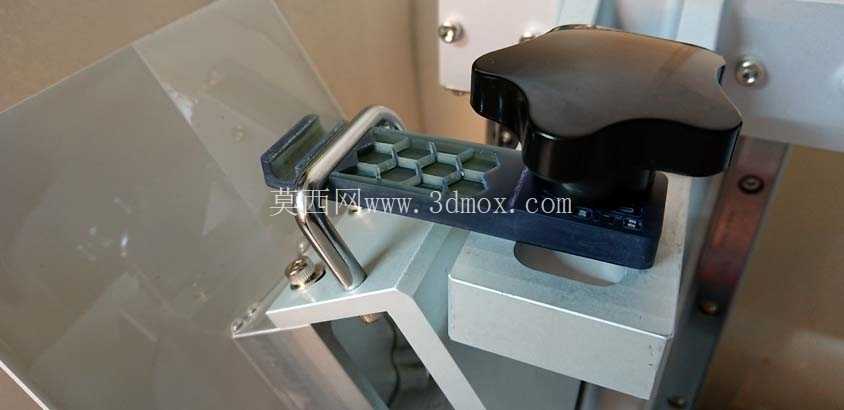

在实际使用场景中，打印作业完成后，操作人员只需要将锁紧在Z轴滑台上的构建板拆下，直接卡入这个悬挂支架的卡槽内，不需要额外的紧固件或者锁紧结构，依靠构建板自身的重力就能实现稳定固定，整个操作过程只需要几秒钟，不需要调整任何结构。悬挂状态下，构建板上残留的树脂会顺着板面的倾斜方向持续回流到下方的成型槽中，一般静置3到5分钟就能完成大部分残留树脂的回流，之后操作人员就可以将构建板取下进行后续的清洗、固化操作，整个过程不需要额外放置接脂盘，也不用担心树脂滴落到工作台或者设备外壳上。

从结构强度设计来看，支架的承托部位厚度比边缘区域厚1.5mm，刚好对应构建板的重心位置，即使构建板上带有大尺寸打印模型，整体重量达到2kg时，支架也不会出现明显的形变，长期使用也不会因为承重出现疲劳弯折。蜂窝镂空的结构同时也能减少支架与构建板的接触面积，避免残留树脂在支架与构建板的接触面之间积存，减少清洁维护的工作量，每次使用后只需要用少量酒精擦拭支架表面就能清理掉沾附的少量树脂，不会出现树脂固化后堵塞结构、影响安装精度的问题。

针对光固化打印车间的实际使用环境，支架的结构没有设计狭小的缝隙或者封闭的空腔，不会出现树脂流入缝隙后固化难以清理的问题，所有的边角都做了R2以上的圆角处理，不会划伤操作人员的手部，也不会刮坏构建板表面的阳极氧化层。挂钩部位的受力面做了加宽处理，压强控制在设备挂点材料的许用应力范围内，长期反复装拆也不会对设备上的挂点造成磨损或者压痕，保证设备原有结构的完整性。
