汽车内饰用塑料卡扣式装饰紧固连接件

　　做汽车内饰结构设计快十年，这类卡扣式装饰紧固件是内饰装配里最容易被忽略但又直接影响装配效率和后期异响风险的小零件。很多刚入行的工程师做内饰固定方案时，总优先选螺丝或者粘接方案，实际上在量产车的内饰装配线上，这类推入式塑料卡扣的装配效率比螺丝高至少三倍，还不会出现螺丝打穿内饰面、扭矩过大导致塑料基座开裂的问题，后期售后拆解也不会留下明显的拆卸痕迹，是A柱饰板、门板内饰、地毯压条、顶棚边缘这些部位最常用的固定方案。

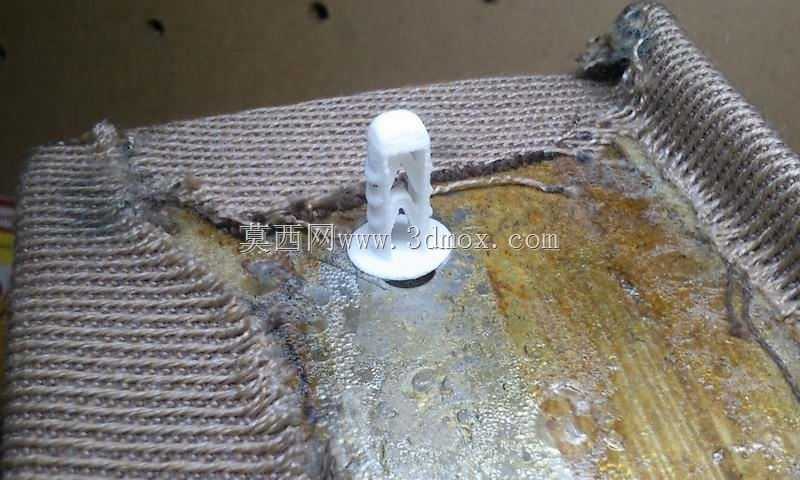

　　这个卡扣的设计逻辑完全是围绕汽车内饰的安装边界来做的，头部是带圆弧过渡的帽型结构，直径比安装孔大2mm左右，装配后能完全盖住内饰件上的预制安装孔，不会出现孔边外露影响外观的问题，帽沿下的平面做了0.3mm的微凸筋，压在内饰件表面时能形成轻微的预紧力，避免车辆行驶过程中卡扣和内饰件之间产生相对窜动。中间的立柱部分做了对称的弹性翅片结构，这是整个卡扣的核心功能区，翅片的倾斜角度做了15度的导向设计，推入安装孔的时候翅片会顺着孔壁向内收缩，完全穿过安装孔后翅片会自动弹开，卡在钣金件的背面，实现轴向的限位固定，翅片的厚度控制在1.2mm，用的是增韧改性的PP材质，既保证推入时的弹性变形量足够，不会出现硬推导致翅片断裂的问题，又能保证卡入后有足够的拔出力，正常车辆颠簸、冷热交变环境下不会出现松脱。

　　从安装边界来看，这类卡扣适配的钣金安装孔一般是直径8mm的标准圆孔，孔边的毛刺高度要求控制在0.1mm以内，避免毛刺割伤卡扣的翅片导致固定力下降，适配的内饰件安装厚度在2mm到5mm之间，立柱上的多道环形凸筋就是用来适配不同厚度的内饰件的，不同厚度的饰板压入后，凸筋会卡在饰板的安装孔壁上，消除饰板和卡扣之间的间隙。很多新手建模的时候容易忽略卡扣的插入深度，这个卡扣的总长度是18mm，其中导向头的长度是3mm，弹性翅片的位置距离帽沿下表面是7mm，也就是说钣金件距离内饰件安装面的距离要控制在4mm到6mm之间，距离太小的话卡扣推入后翅片还没完全穿过钣金孔就被顶住，会出现卡不紧的问题，距离太大的话卡扣卡入后内饰件和钣金之间的间隙过大，车辆行驶时会产生敲击异响。

　　实际做结构验证的时候，这类卡扣要做三个核心测试，第一个是插入力测试，常温下的插入力要控制在35N到50N之间，插入力太小的话装配后容易松脱，太大的话流水线工人长时间装配会出现手部疲劳，影响装配效率；第二个是拔出力测试，常温下的初始拔出力要大于120N，经过85摄氏度持续200小时的热老化后，拔出力保持率要在70%以上，避免夏季车辆暴晒后内饰温度升高，卡扣材质软化导致固定失效；第三个是低温冲击测试，零下30摄氏度环境下放置4小时后，以1m/s的速度冲击卡扣帽沿，翅片不能出现断裂、裂纹的问题，保证北方冬季低温环境下的使用可靠性。

　　建模的时候要特别注意几个细节，首先是导向头的圆弧过渡，不能做尖锐的端头，不然装配时容易刮伤钣金表面的电泳层，时间长了钣金生锈会污染内饰件；其次是弹性翅片的根部要做R0.5的圆角过渡，避免反复拆装的时候应力集中导致翅片断裂；还有帽沿和立柱连接的位置要做0.8mm的倒角，避免注塑的时候出现缩痕，影响外观面的质量。很多人觉得这类小零件不需要太精细的建模，实际上整车内饰里有几十个这样的卡扣，任何一个卡扣的尺寸偏差都可能导致局部内饰装配间隙不均、行驶异响，甚至出现饰板脱落的问题，做结构设计的时候要根据具体的内饰件厚度、钣金间距调整卡扣的尺寸参数，不能直接拿标准件生搬硬套。

　　这类卡扣除了汽车内饰领域，在家电外壳、配电柜内饰板、装配式家具的饰板固定上也有类似的应用，只是不同行业对卡扣的拔出力、耐温要求有区别，汽车领域因为使用环境温差大、振动工况复杂，对卡扣的材质韧性和尺寸精度要求更高，建模的时候要把装配公差、材质收缩率、使用环境的形变余量都考虑进去，才能保证实际装车后的可靠性。
