18英寸改装款多辐条汽车轮毂三维设计

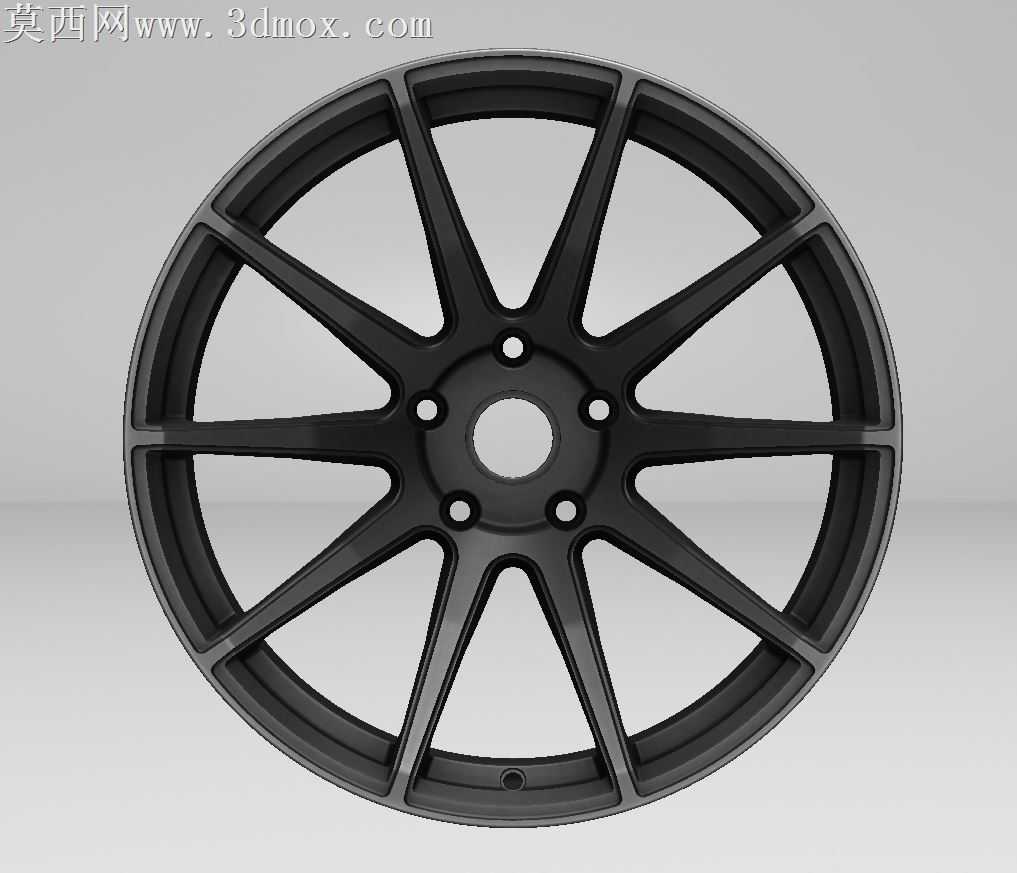

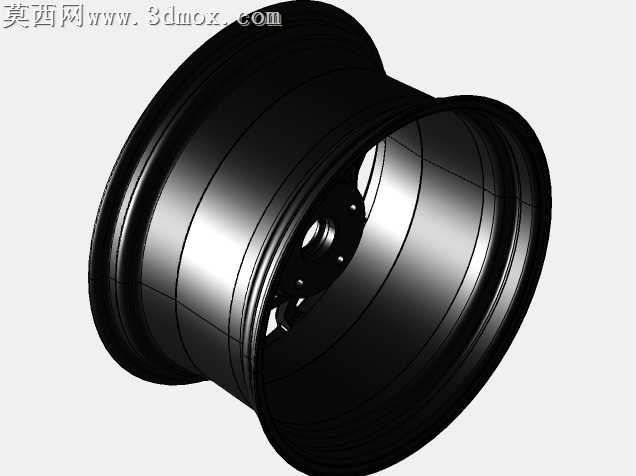

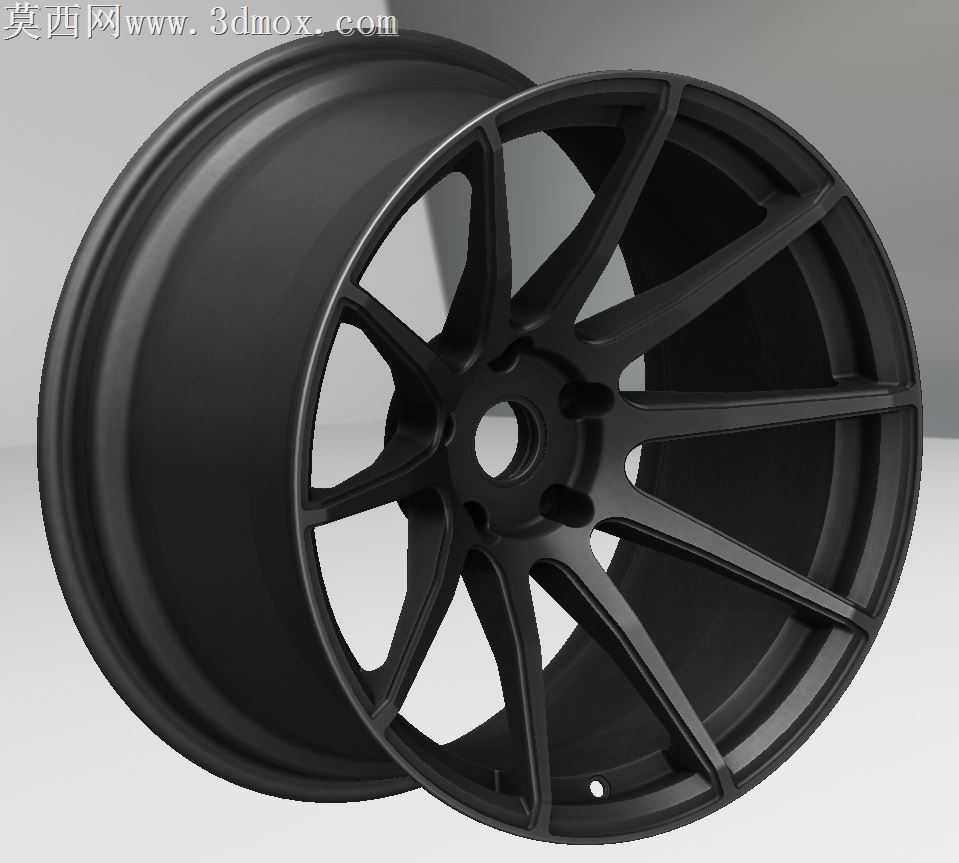

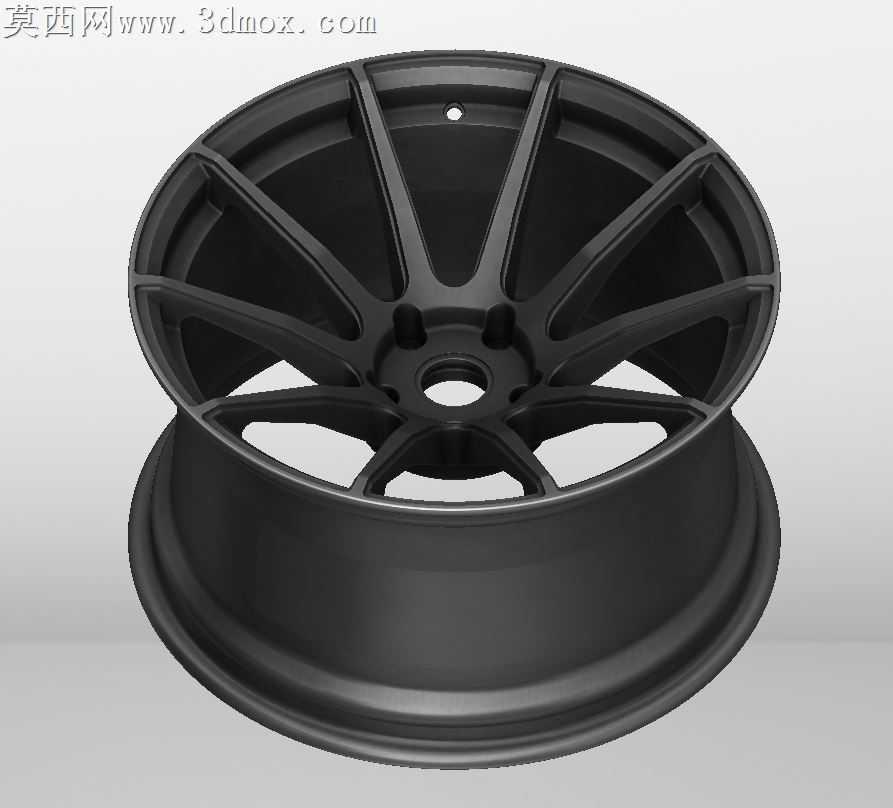

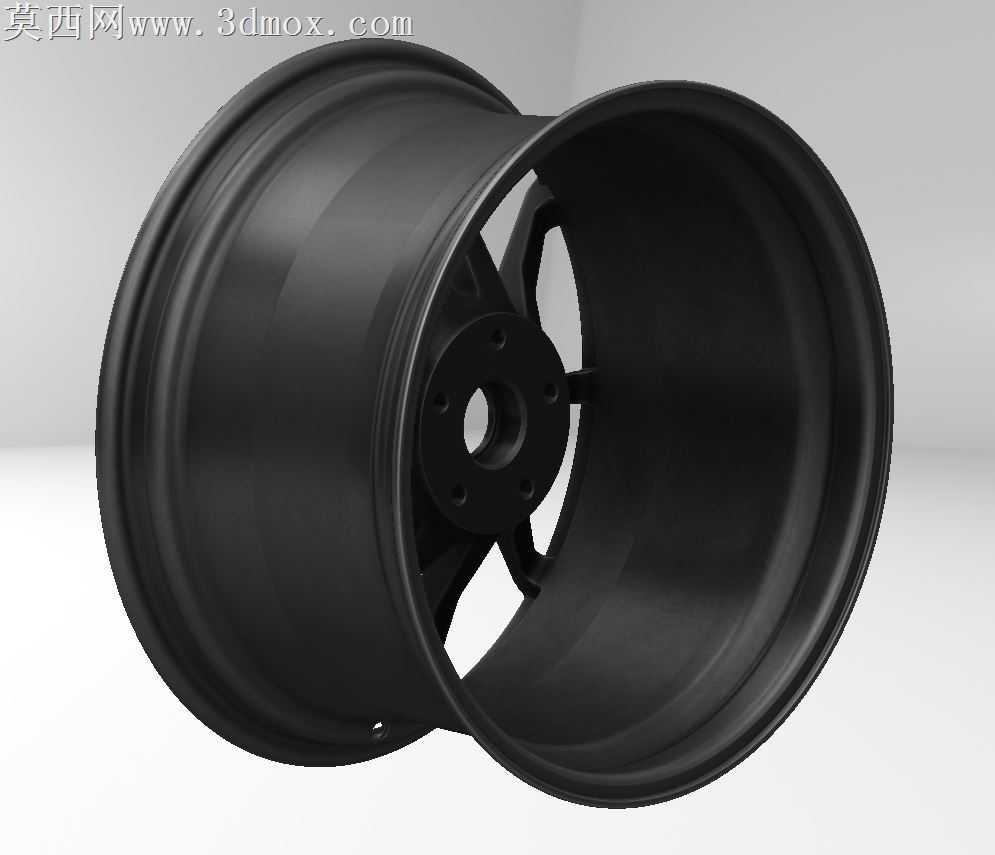

本作品为乘用车改装款轮辋的三维数字化设计成果，建模阶段依托参数化三维设计逻辑完成全结构构建，首先以轮辋的规格参数为基准，确定18英寸直径、10英寸宽度的基础轮廓，精准设定18°胎圈座边缘角度、20mm偏距以及5x114.3的螺栓孔分布参数，保证模型与实车安装标准完全匹配。建模过程中先绘制轮辋筒体的旋转截面草图，通过回转特征生成轮辋的基础筒体结构，精准还原轮缘、胎圈座、槽底的各段曲面弧度与壁厚，确保轮胎安装位的结构精度；轮辐部分采用多辐条分叉式设计，先绘制单根辐条的空间引导线与截面轮廓，通过扫掠特征生成单辐条实体后，按照圆周阵列规则完成全部辐条的均匀排布，同时对辐条与轮辋筒体、中心安装盘的衔接位置做顺滑的圆角过渡处理，避免应力集中的结构缺陷。中心安装区域精准构建中心定位孔、五个螺栓安装孔的结构，同时在轮辋筒体对应位置设置气门嘴安装小孔，还原真实轮毂的全部功能结构。材质与渲染阶段，为模型赋予哑光黑磨砂金属材质，调整材质的金属度、粗糙度参数模拟锻造铝合金的表面质感，通过布光设置突出辐条的立体层次感与曲面光影变化，清晰展现轮毂的运动化设计风格。设计思路上，这款轮毂采用宽体改装设定，宽轮辋结构可适配更宽的性能轮胎，多辐条的造型在保证视觉运动感的同时，通过辐条的等宽变截面设计兼顾结构强度与轻量化需求，辐条之间的大间隙也可为刹车系统预留充足的散热空间，整体结构完全遵循改装轮毂的实际生产与安装标准，所有曲面均经过曲率连续性检查，无破面、重叠面等建模缺陷，可用于改装方案展示、结构验证、渲染宣传等多种场景。
