铃木GS750摩托车四腔化油器总成结构模型

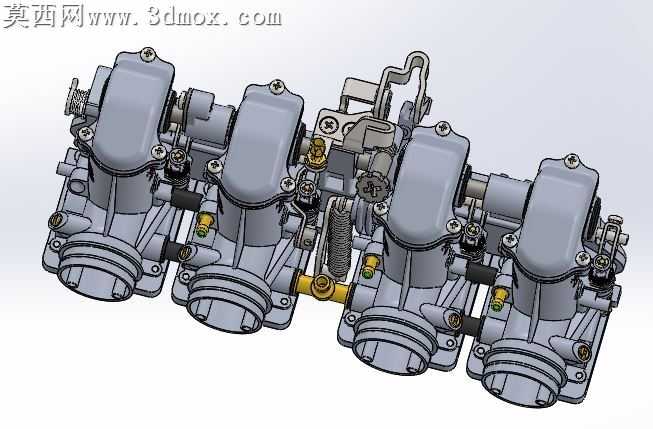

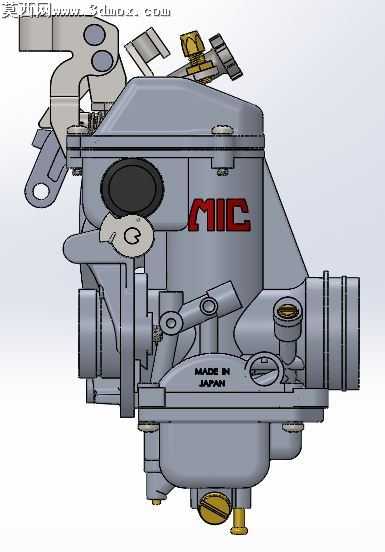

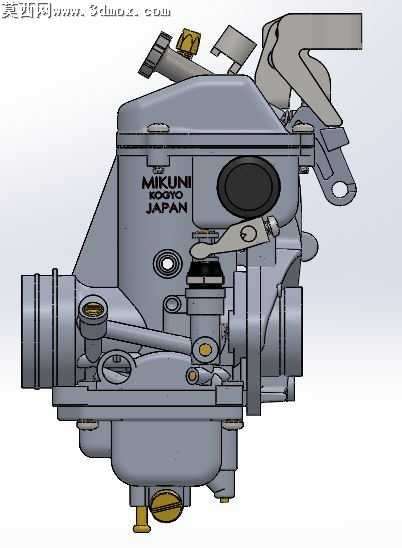

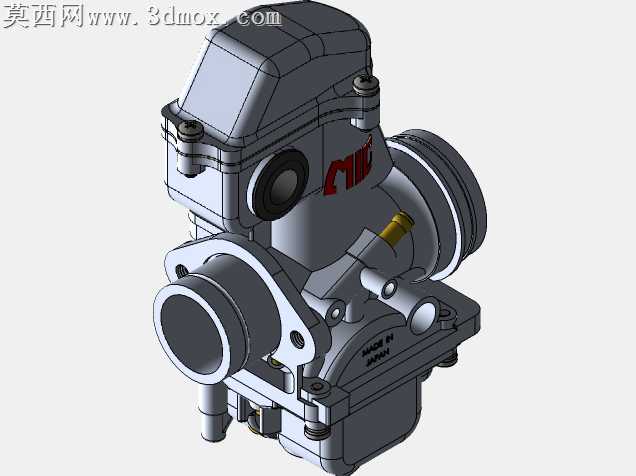

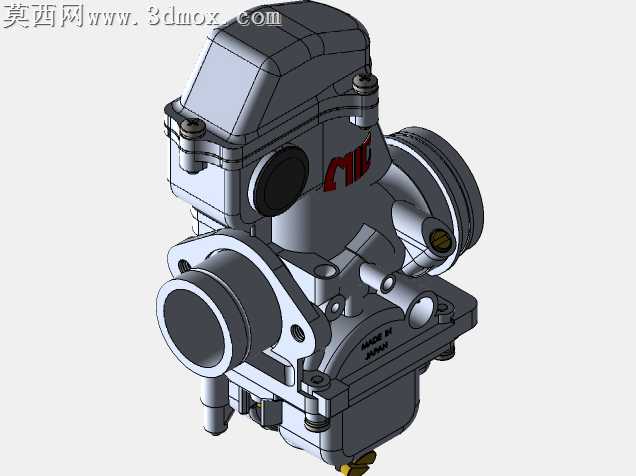

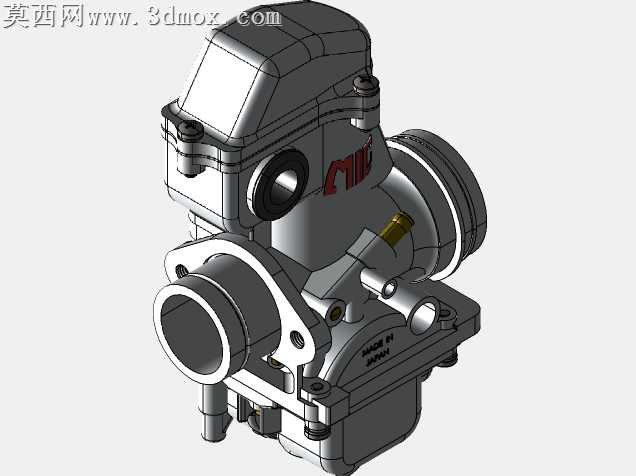

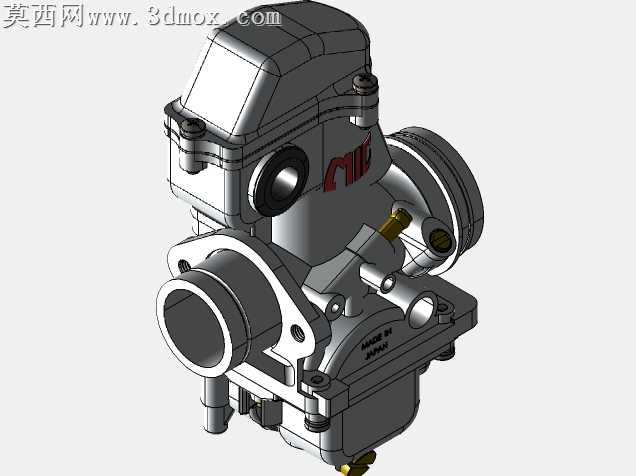

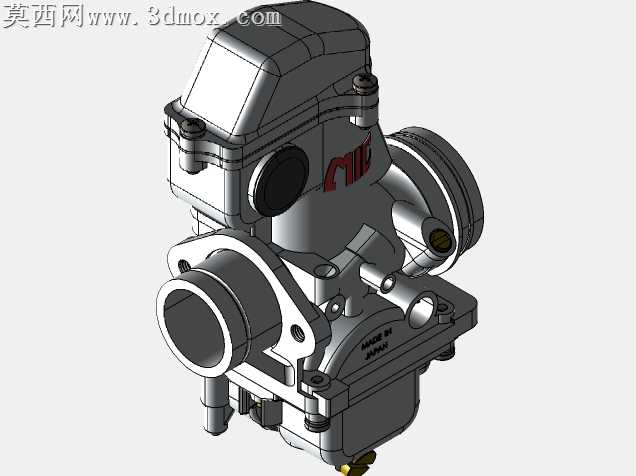

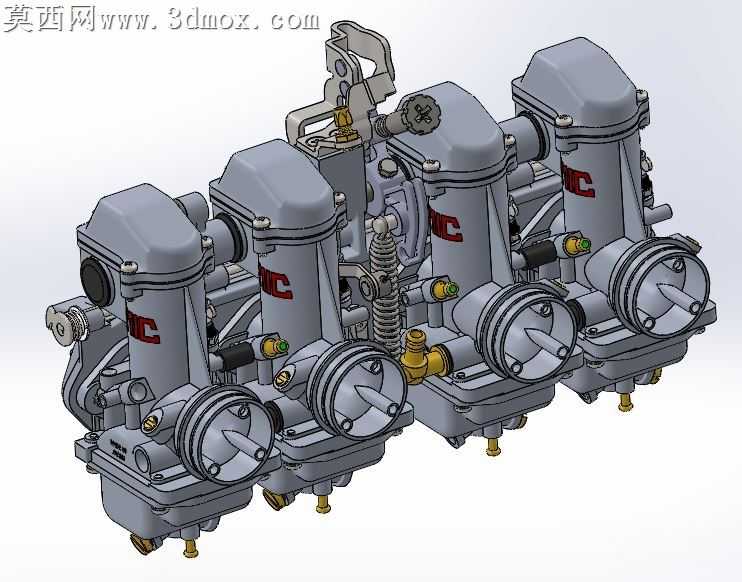

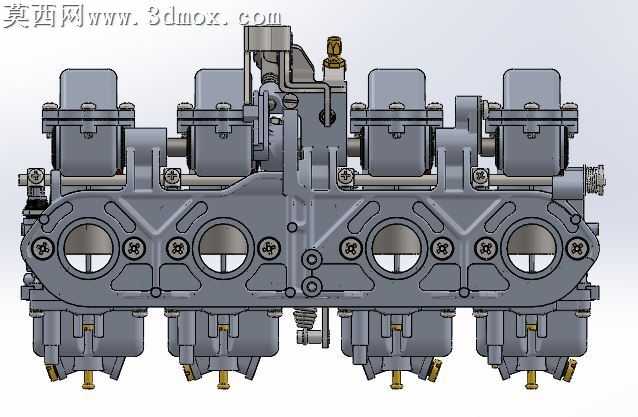

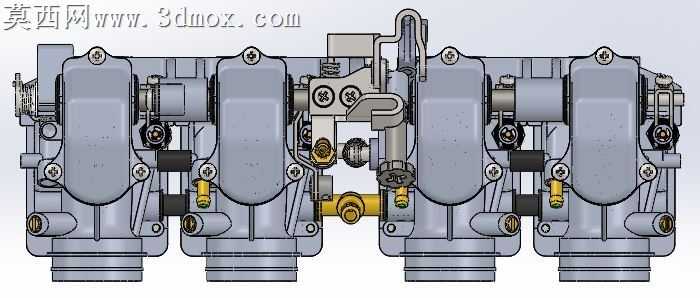

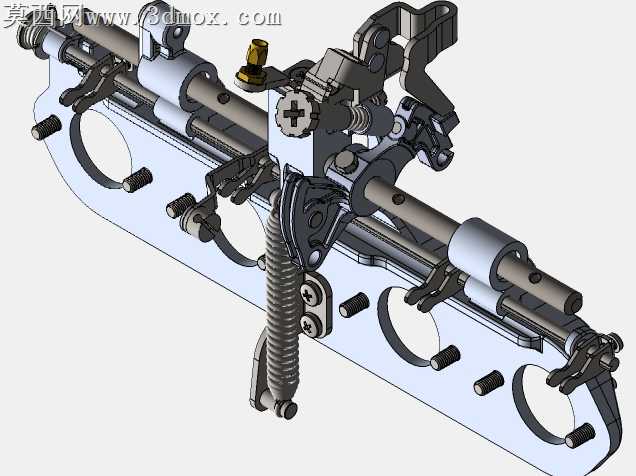

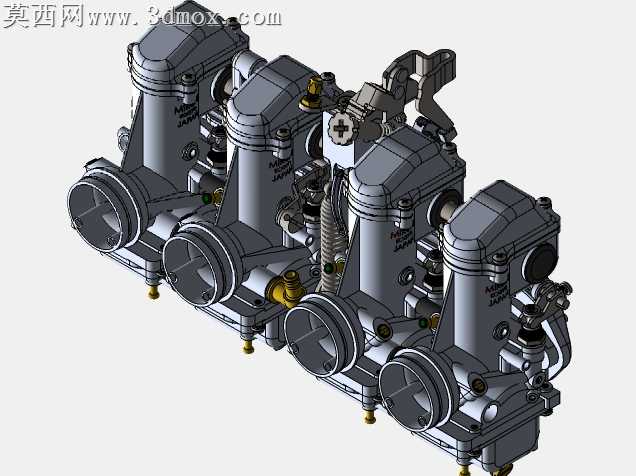

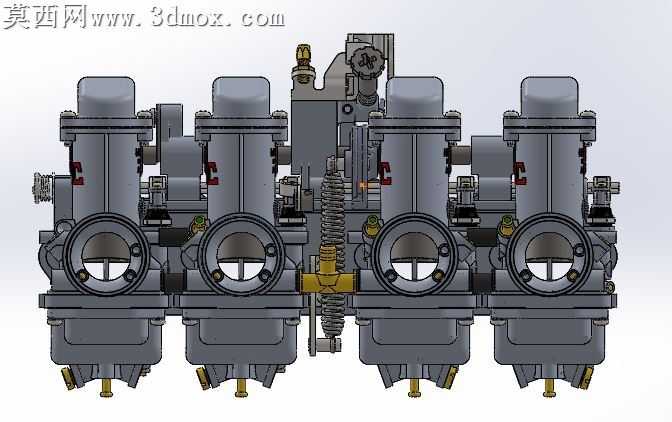

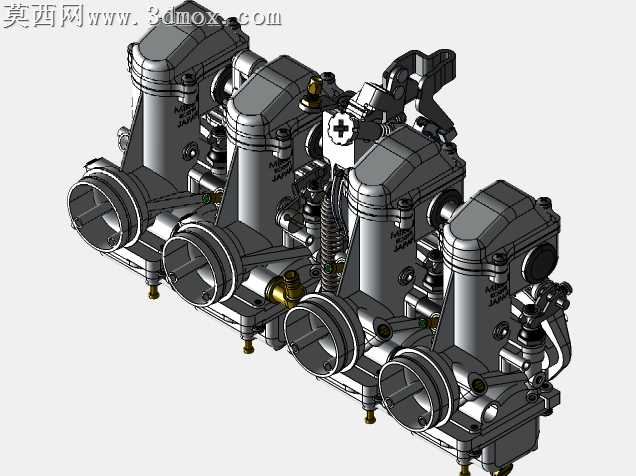

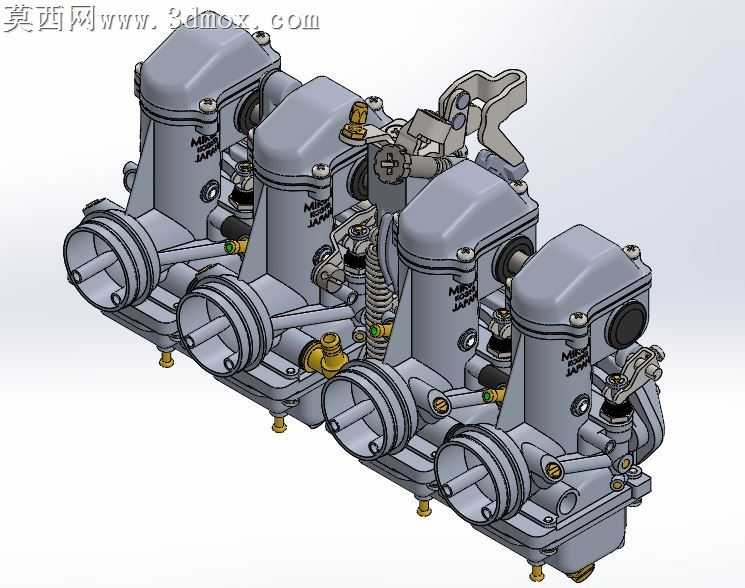

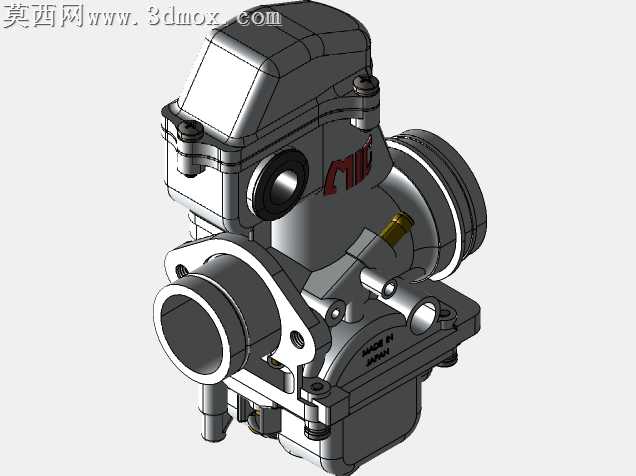

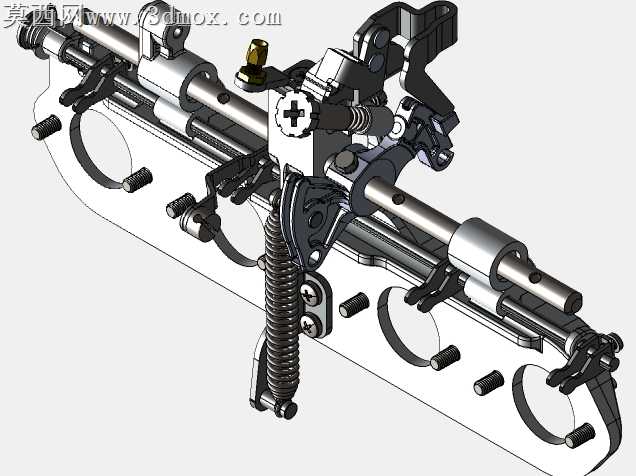

本模型为经典铃木GS750摩托车配套的四腔连体式化油器总成，建模过程严格参照VM29系列化油器的实物测绘尺寸完成，在三维建模软件中采用自底向上的装配建模思路，先逐一对化油器的各个子零件进行独立参数化建模，再按照实际装配约束完成整体组装。模型完整还原了该款化油器的全部核心结构：四个等距排布的化油器腔体采用一体化铸铝基座设计，每个腔体都包含独立的节气门翻板、油针、浮子室、主量孔、怠速量孔结构，同时还原了跨接四个腔体的油门联动摇臂机构，该机构采用多连杆铰接设计，可保证四个腔体的节气门开度同步一致，避免多缸发动机供油不均的问题。模型还细致还原了化油器上的细节结构，包括进油接头、怠速调节螺钉、混合气调节螺钉、安装固定支脚、密封胶圈槽位、油门拉索固定支架、阻风门联动结构等，所有零件的配合间隙都参照实际装配公差设置，可直接用于装配干涉检查、运动仿真演示。材质设置上，化油器主体铸铝壳体采用磨砂亚光金属材质，表面还原了铸铝件的细微颗粒质感，金属紧固件采用镀锌亮面金属材质，密封胶圈采用黑色橡胶材质，调节旋钮采用黑色电木材质，不同材质的粗糙度、反光度参数都经过反复调试，渲染后可清晰区分不同零件的材质属性。模型的结构设计完全复刻了1976款铃木GS750所搭载的VM29化油器的真实布局，四个腔体的中心距、进气口直径、安装孔位尺寸都与实物完全匹配，既可以用于摩托车维修教学的结构演示，也可以作为复古摩托车改装设计的参考基准，还可用于多缸发动机供油系统的原理演示场景。建模过程中对化油器内部的油道、气道做了简化示意处理，在保证外部结构1:1还原的前提下，控制了整体模型的面数，兼顾了模型的细节精度和使用流畅度，所有可活动部件都保留了正确的运动自由度，可直接用于运动仿真动画制作。
