业余机械加工用简易旋转尾座组件

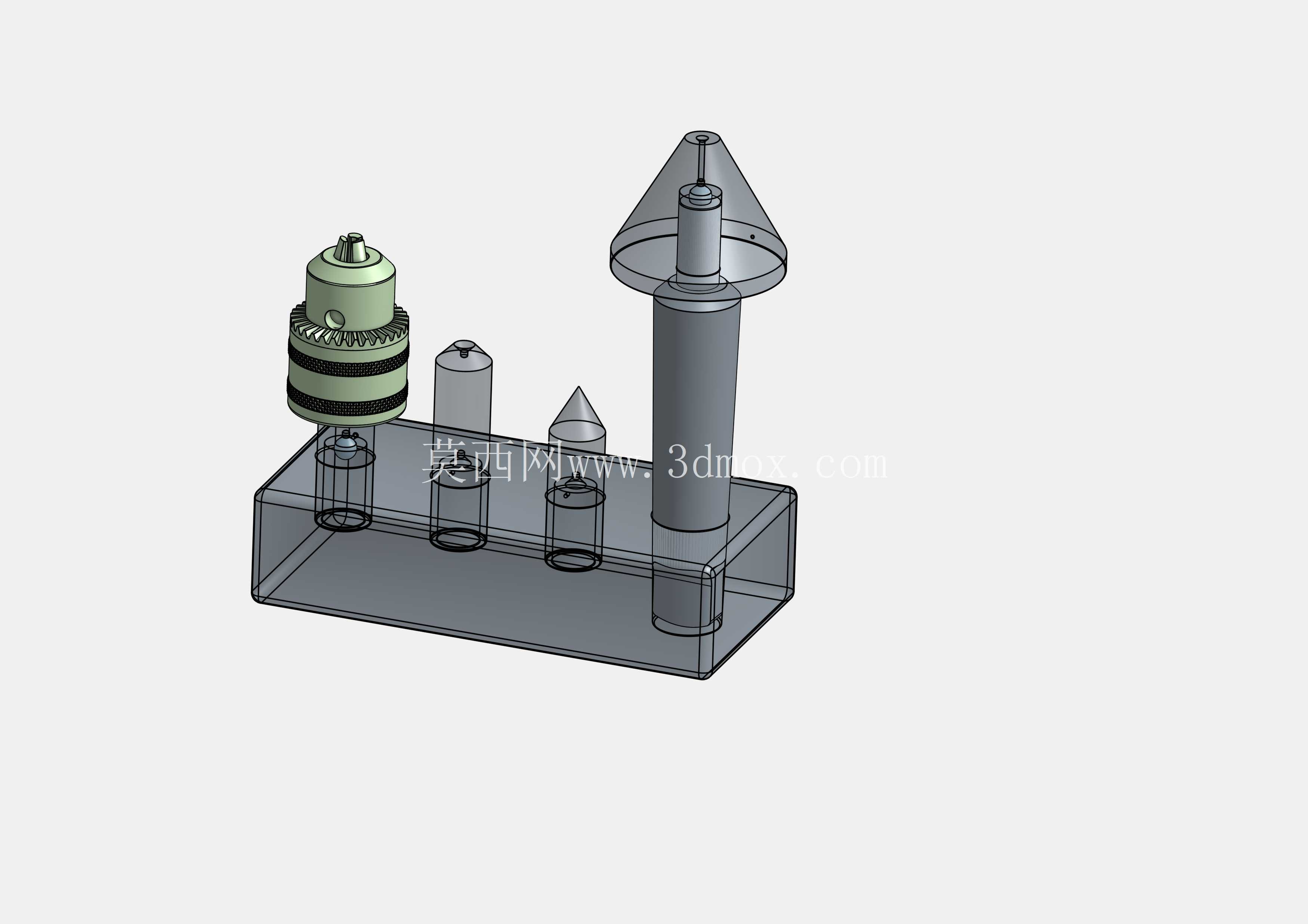

这套旋转尾座组件主要面向小型台式加工场景，适配个人DIY加工、小型维修工位的轻量回转支撑需求，可搭配小型车床、砂轮机、简易打磨台使用，解决小尺寸工件回转加工时的尾端顶紧定位问题，避免工件悬臂过长产生的振颤、偏摆问题，提升小零件加工的同轴度表现。整套组件采用模块化布局，底座为整体式矩形安装基座，基座上预留多组不同规格的安装孔位，可分别适配不同功能的顶尖轴组件，使用者可根据加工工件的尺寸、顶紧需求快速更换对应顶头，无需整体拆卸尾座基座，大幅降低工位切换的调整时间。

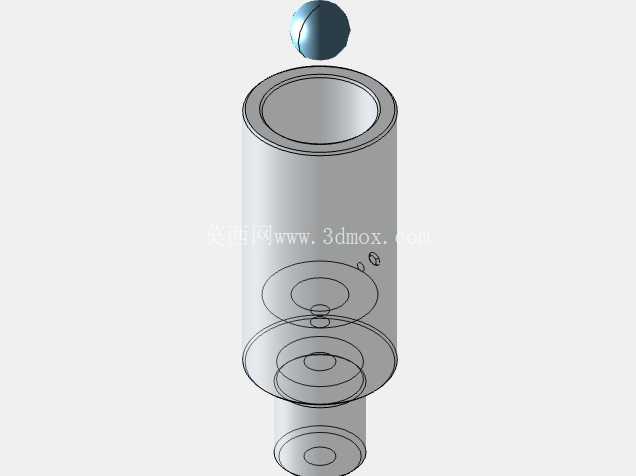

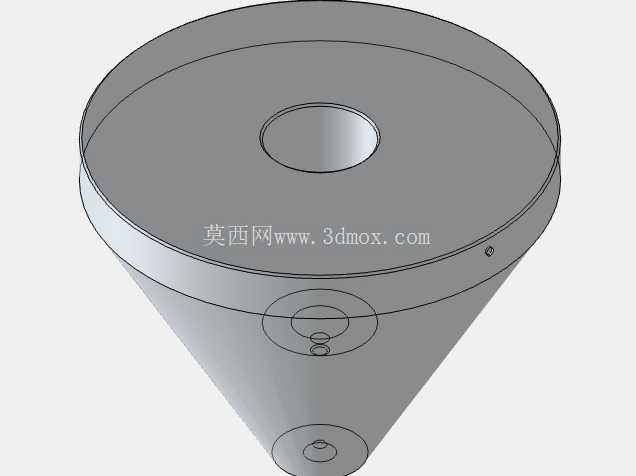

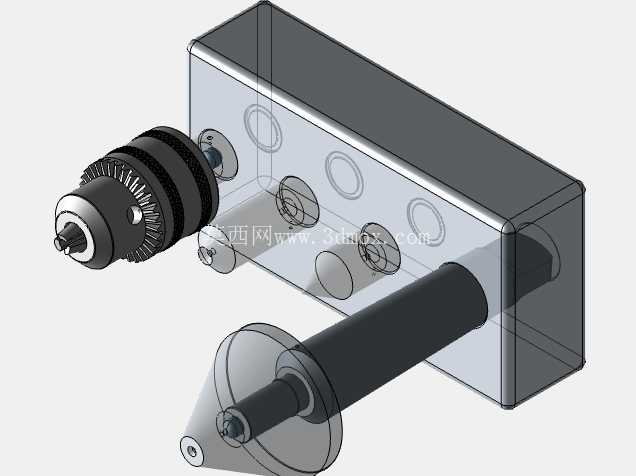

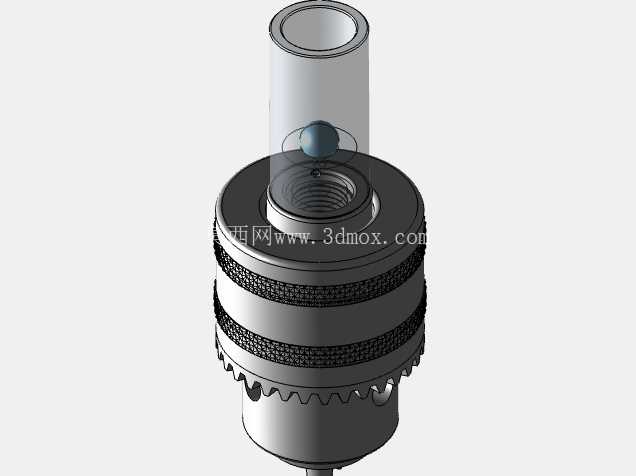

组件包含多组不同功能的回转单元，其中改良型3号莫氏锥度心轴单元，针对原有锥度钻杆易弯曲变形的问题做了芯部强化处理，锥面配合精度经过修配，可与标准3号莫氏锥孔的工装直接适配，锥度贴合面积不低于85%，保证回转过程中无松动窜动。60度旋转顶尖单元采用标准死顶尖结构，顶尖头部做了淬硬处理，硬度可达HRC58-62，适合顶持硬度较高的金属工件端面，顶持接触点为小圆弧过渡，避免顶伤工件中心孔。50mm管道旋转单元专门针对管状工件的内孔支撑设计，支撑端外圆与管道内孔采用小间隙配合，可穿入管道内部实现长管件的内撑式回转支撑，解决薄壁管顶紧易变形的问题。轴承滚珠旋转单元采用推力球轴承作为核心承载件，可承受较大的轴向顶紧力，适合较重工件的回转顶紧，轴承端盖做了密封处理，可阻挡加工过程中的切屑、粉尘进入轴承滚道，延长维护周期。10mm钻夹头旋转单元可直接装夹小直径钻头、打磨头，在尾座位置实现辅助钻孔、倒角加工，拓展尾座的功能边界，无需额外安装钻削动力头即可完成简单的端面孔加工。3D打印存储块单元专门设计了独立的1/4英寸轴承安装位，可将推力轴承单独收纳存放，避免轴承磕碰损伤，同时存储块上预留对应每个顶尖轴的放置孔位，所有配件可整齐收纳在基座上，防止零散配件丢失。

安装时，底座可通过T型螺栓固定在机床工作台的T型槽上，底座底面做了平面度处理，安装后与工作台面的贴合间隙不大于0.02mm，保证整套尾座的安装基准精度。各回转单元与底座安装孔采用H7/h6间隙配合，插入后可通过侧面的紧定螺钉锁紧，防止加工过程中单元窜动。各回转单元的同轴度控制在0.01mm以内，顶持工件后回转跳动量不大于0.015mm，可满足小型零件的精加工精度要求。整套组件的外形尺寸适配小型工作台的安装空间，底座长度不超过200mm，宽度不超过100mm，最大顶尖高度距底面50mm，可适配中心高50mm的小型车床、打磨设备，不会占用过多工作台操作空间。

在实际使用过程中，针对不同材质的工件可选择对应的顶尖单元：加工木质、塑料等软质工件时，可使用带锥面的回转顶尖，增大接触面积避免工件端面被顶凹；加工钢制、铝制等金属小零件时，可使用淬硬的60度死顶尖，保证顶持刚性；加工长径比超过10的细长轴类零件时，可搭配轴承滚珠旋转单元，降低顶尖与工件中心孔的摩擦阻力，避免工件发热变形；需要在工件端面钻中心孔、倒角时，可更换钻夹头单元，直接装夹刀具完成加工，减少工件二次装夹的找正时间。所有回转单元的转动部分都预留了润滑脂注油孔，定期注入润滑脂即可保证转动顺畅，日常维护仅需清理表面切屑、检查紧定螺钉是否松动即可，无需复杂的拆解保养，适合非专业加工场景的使用需求。
